Блок записи посетителей SATCON-VTR
1. Назначение
Блок записи посетителей (БЗП) применяется в охранной системе дома или офиса. Он предназначен для управления видеомагнитофоном с целью видеозаписи объектов, которые приблизились/находились на охраняемой территории.
Принцип работы основан на обучении устройства инфракрасным командам «запись» и «стоп» пульта дистанционного управления видеомагнитофона, и посылке этих команд видеомагнитофону в соответствии с выбранным режимом работы.
Устройство используется с любым видеомагнитофоном и не требует переделки последнего.
Блок записи посетителей может работать в трех основных режимах:
S (сенсор);
T (таймер);
S+T (сенсор + таймер).
В режиме СЕНСОР обеспечивается выборочная видеозапись по сигналу от внешнего датчика. Датчиком может служить кнопка дверного звонка, домофона или специальный сенсор, обнаруживающий движение или присутствие человека. Например, к БЗП подключен сенсор ─ датчик приближения. Как только сенсор определит движение в радиусе своего действия, БЗП включит видеомагнитофон на запись. Запись будет завершена через 10 сек. после прекращения движения на охраняемой территории (10 сек. ─ Время Записи ─ может быть изменено пользователем).
В режиме ТАЙМЕР обеспечивается периодическая кратковременная запись изображения и звука с охраняемой территории. При этом на обычную 3-х часовую видеокассету могут быть записаны данные о состоянии охраняемой территории за несколько дней (в зависимости от выбранной периодичности и продолжительности записи).
В режиме СЕНСОР + ТАЙМЕР обеспечивается периодическая и выборочная запись событий на охраняемой территории. Основное время БЗП работает в режиме ТАЙМЕР, а при срабатывании внешнего датчика осуществляет запись в режиме СЕНСОР.
Кроме того, в любом из режимов может быть выбрана дополнительная опция ─ NON STOP.
Для предохранения ленты от протирания любой бытовой видеомагнитофон отводит ее от головок автоматически после 5 минут ожидания в режиме STOP. При получении команды на запись требуется некоторое время, чтобы лентопротяжный механизм подвел ленту к головкам. Поэтому запись происходит c небольшой задержкой. NON-STOP режим предотвращает отвод ленты видеомагнитофоном путем периодических 2-хсекундных включений режима записи, если время паузы (ВП) превышает 5 минут.
Внимание! Эксплуатация прибора в режиме NON-STOP приводит к повышению уровня износа головок видеомагнитофона на 10-20%!
2. Устройство
БЗП представляет собой пластмассовый корпус с кабелем. За передней панелью (красный светофильтр) расположены индикаторы, приемник и излучатель инфракрасного сигнала (рис.1). На нижней поверхности корпуса расположены кнопки для программирования и проверки работы БЗП (рис.2).
Выход управления выдает сигнал на Время Записи. Этот сигнал может быть использован для управления другими устройствами (реле, пускатели и т. д.), что позволяет, например, включать свет во время записи.
Особенности устройства
· Все установки БЗП хранятся в энергонезависимой памяти. Устройство не боится пропадания питающего напряжения.
· Обучается от пультов ДУ большинства существующих моделей ВМ.
· Применение БЗП с обычным бытовым видеомагнитофоном позволяет обойтись без дорогостоящего спецоборудования.
· Видеомагнитофон переделки не требует.
· Существуют варианты подключения, которые позволяют использовать видеомагнитофон для бытового и специального назначения без дополнительного переключения кабелей.
· Режим записи по сигналу от датчика позволяет вести выборочную запись, что экономит видеопленку и ресурс видеомагнитофона.
· Функция управления дополнительными устройствами и работа по сигналу от сенсора позволяют интегрировать БЗП в любую систему безопасности.
3. Программирование БЗП.
Внимание! Переда началом работ, при условии хранения или транспортировки БЗП в условиях пониженной температуры, устройство необходимо выдержать при комнатной температуре в течение 2-3 часов в распакованном виде.
Перед началом программирования убедитесь, что в пульт дистанционного управления видеомагнитофона (ДУ ВМ) вставлены свежие батарейки.
1. Вход в режим программирования БЗП.

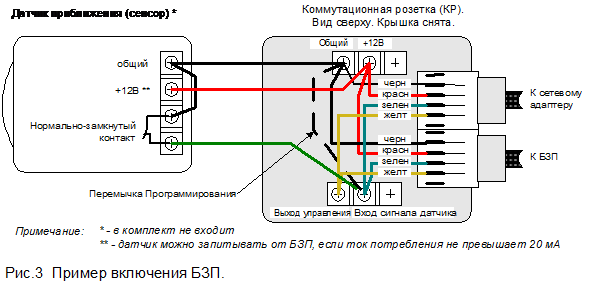

1.1. Подключите БЗП и адаптер питания к коммутационной розетке (входит в комплект) ─ см. рис. 3 (стр. 7).
1.2. Установите Перемычку для программирования (рис.3).
1.3. Для входа в режим программирования включите адаптер в сеть 220В, удерживая кнопку “Rec” на БЗП. Загорятся оба индикатора (“IR” и “Oк”). Затем отпустите кнопку. Индикаторы погаснут. Режим программирования включен.
При использовании вместо кнопки “Rec” кнопки “Stop” дополнительно к режиму программирования Вы включите опцию NON-STOP.
1.4. БЗП находится в режиме программирования. Последовательность программирования произвольная.
2. Обучение БЗП командам пульта ДУ ВМ
2.1. Обучение команде REC.
2.1.1. Положение пульта ДУ ВМ и БЗП при обучении показано на рис. 7 (стр. 8).
2.1.2. Нажмите кнопку "Rec" на БЗП и удерживайте ее до начала мигания индикатора "IR". Отпустите кнопку.
2.1.3. Нажмите кнопку "Rec" на пульте ДУ ВМ (загорится индикатор “Ok”) и удерживайте ее до погасания обоих индикаторов ("IR" и “Ok”).
Внимание! Если индикаторы погасли раньше, чем Вы нажали кнопку “Rec” на пульте ДУ ВМ, то повторите все сначала с пункта 2.1.1., т. к. время, отведенное для записи ИК команды, истекло.
Рекомендации:
1. Если при нажатии кнопки пульта на БЗП не загорается индикатор “Ok”, необходимо поднести пульт ближе к БЗП или заменить батарейки в пульте ДУ на новые.
2. При обучении желательно учитывать взаимное расположение пульта и БЗП. В некоторых пультах ДУ инфракрасный излучатель смещен влево или вправо. Подобные пульты надо располагать таким образом, чтобы излучатель пульта ДУ оказался напротив центра красного светофильтра БЗП. При невозможности определить, где находится излучатель на пульте ДУ, необходимо провести обучение несколько раз, каждый раз смещая центр пульта ДУ относительно БЗП на 1 см влево или вправо. После каждой попытки необходимо проверять правильность обучения (см. п. 2.2.). Для успешного обучения обычно достаточно 3-4 попыток.
2.2. Проверка правильности обучения команде «REC».
2.2.1. Включите ВМ и вставьте кассету, пригодную для записи. Направьте БЗП передней панелью на ВМ и кратковременно нажмите кнопку "Rec" на БЗП. ВМ должен включиться на запись. Время подачи ИК команды сопровождается мерцанием индикатора "Ok" на БЗП.
2.2.2. Если ВМ не перешел в режим записи, то повторите обучение команде "Rec" с пункта 2.1.1.
2.3. Обучение команде STOP.
2.3.1. Обучение проводится аналогично обучению команде “Rec” (п. 2.1.), только вместо кнопки “Rec” нажимается кнопка “Stop” на БЗП и пульте ДУ ВМ соответственно.
2.4. Проверка правильности обучения команде «STOP».
2.4.1. Нажмите кратковременно кнопку "Play" на ВМ. ВМ должен включиться на воспроизведение.
2.4.2. Направьте БЗП передней панелью на ВМ. Нажмите кратковременно кнопку "Stop" на БЗП. ВМ должен перейти в режим "Stop". Время подачи ИК команды сопровождается мерцанием индикатора "IR".
2.4.3. При отсутствии правильного результата повторите операцию обучения команде "Stop", как указано в п. 2.3.
3. Программирование Времени Записи (ВЗ) и Времени Паузы (ВП).
Внимание! При поставке ВЗ равно 10 сек., ВП равно 20 сек. Это 24 часа записи на 4-х часовую видеокассету в Т-режиме на LP скорости
3.1. Расчет Времени Записи и Времени Паузы
Выбор Времени Записи для БЗП, работающего в режиме Sensor, производится с учетом характера событий в контролируемой зоне. Если ведется запись посетителей у входной двери по сигналу от кнопки звонка, то время выбирается минимальным (5-10 сек). Если БЗП находится в составе охранной системы объекта в ночное время, то рекомендуется выбирать средние и большие значения ВЗ.
Выбор Времени Записи для БЗП, работающего в режиме Тimer или Sensor+Timer производится с учетом Общего Времени Записи, Времени Кассеты и должен учитывать обстановку и характер возможных событий.
Время Паузы рассчитывается, как приведено ниже.
Пример: Необходимо записать данные о состоянии охраняемой территории за 24 часа (Общее Время Записи) на 3-х часовую видеокассету (Время Кассеты).
Время Записи выбрано 15 секунд.
Общее Время Записи – Время Кассеты = Общее Время Паузы | 24 ч – 3 ч = 21 ч |
Общее Время Паузы/Общее Время Записи = Коэффициент | 21 ч / 3 ч = 7 |
Время Паузы = Время Записи х Коэффициент | 15 с х 7 = 105 с |
Реальное время записи и паузы видеомагнитофона будет больше расчетного, так как в расчетное время не входит время подачи команды. Дополнительное время (ДВ) зависит от типа видеомагнитофона. Приблизительно определить Дополнительное Время можно, измерив время мерцания индикаторов БЗП при проверке обучения команде “Rec” или “Stop”.
3.2. Расчет Количества Вспышек для ВЗ и ВП.
Каждая вспышка увеличивает ВЗ (ВП) на 5 сек. Соответственно Количество Вспышек для ВЗ (ВП) будет равно Времени Записи (Времени Паузы) в секундах, деленному на 5.
Например, для установки Времени Записи, равному 40 сек, необходимо отсчитать 8 вспышек (40/5 = 8).
3.3. Программирование ВЗ.
3.3.1. Нажмите и удерживайте кнопку “Test” на БЗП. Загорится индикатор “Sensor”.
3.3.2. Не отпуская кнопку “Test”, нажмите и удерживайте кнопку "Rec" на БЗП. Замигает индикатор "Ok".
3.3.3. Отсчитайте необходимое Количество Вспышек для ВЗ и отпустите кнопку "Rec". Мигание индикатора "Ok" прекратится.
3.3.4. Отпустите кнопку “Test”. Индикатор "Sensor" погаснет.
3.4. Программирование ВП.
3.4.1. Нажмите и удерживайте кнопку “Test” на БЗП. Загорится индикатор “Sensor”.
3.4.2. Нажмите и удерживайте кнопку "Stop" на БЗП. Замигает индикатор "IR".
3.4.3. Отсчитайте Количество Вспышек для ВП и отпустите кнопку "Stop". Мигание индикатора "IR" прекратится.
3.4.4. Отпустите кнопку “Test”. Индикатор “Sensor” погаснет.
4. Выбор режима работы БЗП
4.1. Выбор режима S (сенсор). Установлен при поставке
4.1.1. Нажмите и удерживайте кнопку “Test” на БЗП. Загорится индикатор “Sensor”.
4.1.2. Кратковременно нажмите кнопку “Stop” на БЗП. Загорится индикатор “IR”.
4.1.3. Отпустите кнопку “Test”. Индикатор “IR” погаснет.
4.1.4. В рабочем режиме Перемычка для программирования должна быть удалена!
4.2. Выбор режима T (таймер).
4.2.1. Нажмите и удерживайте кнопку “Test” на БЗП. Загорится индикатор “Sensor”.
4.2.2. Кратковременно нажмите кнопку “Rec” на БЗП. Загорится индикатор “Ok”.
4.2.3. Отпустите кнопку “Test”. Индикатор “Ok” погаснет.
4.2.4. В рабочем режиме Перемычка для программирования должна быть оставлена!
4.3. Выбор режима ST (сенсор + таймер).
4.3.1. Нажмите и удерживайте кнопку “Test” на БЗП. Загорится индикатор “Sensor”.
4.3.2. Кратковременно нажмите кнопку “Rec” на БЗП. Загорится индикатор “Ok”.
4.3.3. Отпустите кнопку “Test”. Индикатор “Ok” погаснет.
4.3.4. В рабочем режиме Перемычка для программирования должна быть удалена!
5. Выход из режима программирования.
5.1. Оставьте или удалите Перемычку для программирования в соответствии с выбранным режимом работы БЗП (см. п. 4).
5.2. Выключите БЗП, вынув адаптер из сети.
4. Подключение БЗП
Прежде чем включать БЗП в сеть, внимательно ознакомьтесь с инструкцией!
Все монтажные и электротехнические работы проводить, убедившись в отсутствии напряжения!
Внимание! Для работы в режимах S или S+T удалите Перемычку!
Подключение БЗП осуществляется при помощи коммутационной розетки. Назначение выводов разъема на конце кабеля БЗП приведено на рис. 2 (стр. 2). Вариант подключения датчика приближения (сенсора) приведен на рис.3 (стр. 7).

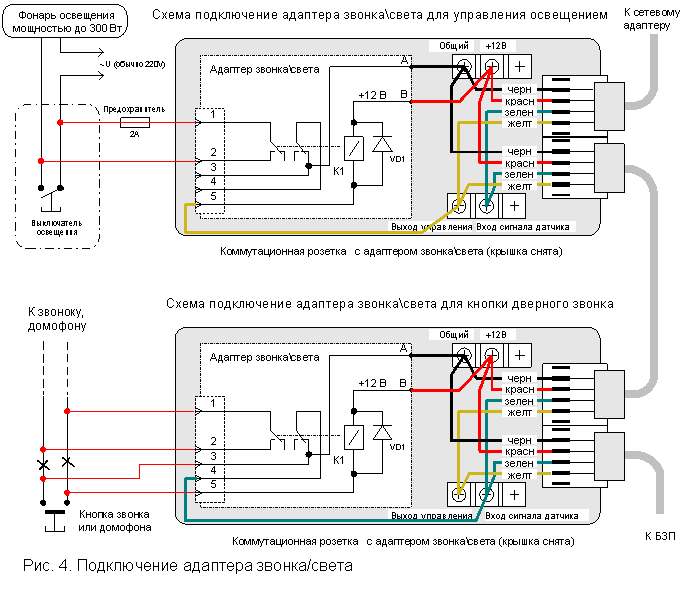

В дополнительное оборудование входит адаптер света/звонка, который позволяет управлять освещением. Освещение включается при записи и выключается на время паузы. Также посредством адаптера можно получить сигнал на включение записи от кнопки звонка или домофона. Адаптер можно использовать вместо коммутационной коробки. Возможно как совместное использование двух и более адаптеров, так и раздельное. Варианты подключения приведены на рис.4 (стр. 7).
Видеомагнитофон обычно ставится в потайном месте (подвесной потолок, сейф и т. д.), а просмотр и управление просмотром осуществляется с помощью системы дистанционного управления SATCON-AC/SATCON-RF, как показано на рис. 5 (стр. 8).
БЗП рекомендуется устанавливать красным светофильтром в сторону передней панели видеомагнитофона. Допускается иное положение БЗП по отношению к видеомагнитофону с проверкой работы БЗП.
Схема, предложенная на рис. 6 (стр. 8), позволяет вывести изображение от видеокамеры и микрофона на отдельный канал TV приемника. При использовании БЗП совместно с модулятором SATCON-М2 достаточно настроить тюнер видеомагнитофона на соответствующий канал. В данном варианте видеомагнитофон используется как по прямому назначению, так и в качестве записывающего устройства для видеонаблюдения.
5. Эксплуатация БЗП.
Внимание! Проверьте правильность подключения всех проводов, кабелей и устройств. Убедитесь в отсутствии коротких замыканий между проводами и контактами. Соблюдайте условия техники безопасности.
Включите адаптер питания БЗП в сеть. Индикаторы ”IR” и “Ok” загорятся и погаснут. БЗП находится в рабочем состоянии.
Вставьте в видеомагнитофон кассету, предназначенную для записи.
Если выбран режим S, то при кратковременном нажатии на кнопку звонка или при срабатывании датчика индикатор “Ok” должен замерцать. БЗП подает видеомагнитофону команду “Rec”. Видеомагнитофон должен включиться на запись. Во время записи горит индикатор “Ok”. По истечении Времени Записи должен замерцать индикатор “IR”. Передается команда “Stop”. Видеомагнитофон должен остановить запись. Индикатор “Ok” гаснет. Во время паузы горит индикатор “IR”.
Если выбран режим Т, БЗП включит видеомагнитофон на запись через Время Паузы после подачи питающего напряжения. Индикатор “Ok” должен замерцать. БЗП подает команду “Rec”. Видеомагнитофон должен включиться на запись. Во время записи горит индикатор “Ok”. По истечении заданного Времени Записи должен замерцать индикатор “IR”. Подается команда “Stop”. ВМ должен остановить запись. Индикатор “Ok” гаснет. Во время паузы горит индикатор “IR”. По истечении Времени Паузы (ВП) вновь замерцает индикатор “Ok”. ВМ включится на запись и т. д.
Если выбран режим ST, БЗП включит ВМ через 5 секунд после подачи питающего напряжения и будет работать по программе Т. Нажатие кнопки или срабатывание датчика в период Времени Паузы приведет к включению видеомагнитофона на запись. Запись остановится через заданное Время Записи после отпускания кнопки звонка или снятия сигнала датчиком движения.
Нажатие кнопки или срабатывание датчика в период записи продлит запись на время, равное заданному Времени Записи. Запись остановится через заданное Время Записи после отпускания кнопки или снятия сигнала датчиком.
Например, ВЗ = 40 сек. БЗП, работая в режиме ST, включил видеомагнитофон на запись. Прошло 10 сек. записи, и поступил сигнал от кнопки звонка. Теперь запись будет окончена не через оставшиеся 30 сек., а через 40 сек. (ВЗ) после отпускания кнопки звонка.
Работа БЗП продолжится по программе Т до следующего срабатывания датчика или нажатия кнопки звонка.
При включенной опции “NON-STOP” БЗП производит 2-х секундное включение ВМ на запись (для предотвращения отвода ленты от головок) каждые 4 минуты ожидания в режиме “STOP”. В режиме “STOP” горение индикатора “IR” сопровождается вспышками индикатора “Ok” каждые 5 секунд.
Постоянное горение обоих индикаторов (“IR” и “Ok”) более 3 минут свидетельствует о неисправности энергонезависимой памяти.
Обратитесь к продавцу!
6. Технические характеристики
Габариты | 90x50x25 мм |
Вес, не более | 200 г |
Диапазон рабочих температур при непрерывной работе | 0-50 0С |
Питание стабилизированное | +12В/30 mA |
Диапазон заданного Времени Записи и Паузы*1 | 5 секмин с периодом 5 сек |
Количество режимов работы | 4 |
Формат записываемых ИК команд | любой |
Память ИК команд и установок | энергонезависимая |
Выходной ток управления, макс | 100 mA |
*1 - При поставке ВЗ - 10 сек. ВП - 20 сек. Это 24 часа записи на 4-х час. видеокассету в Т-режиме на LP скорости.
7. Комплектность поставки
1. Satcon - VTR (БЗП). | ¾ | 1 шт. |
2. Коммутационная розетка | ¾ | 1 шт. |
3. Паспорт, инструкция | ¾ | 1 шт. |
дополнительная поставка:
1. ИК-сенсор (датчик приближения) |
2. Адаптер света/звонка |
3. Модулятор аудио/видео сигнала Satcon M2. |
4. Ретранслятор ИК сигналов Satcon-АС или Satcon-RF |
6. Сетевой адаптер 220В/12В, 50 mА |
