Комплект оснастки для ремонта ТНВД
фирмы «BOCSH» размерности Р
«КОЭЗ-02»
П А С П О Р Т
К О Э З – 0 2 П С
1 Назначение
Комплект приспособлений КОЭЗ-02 предназначен для ремонта ТНВД фирмы «BOCSH» размерности Р.
2 Техническая характеристика
Тип стационарный
Количество наименований
приспособлений 17
Масса комплекта, кг, не более 6,5
Срок службы, лет, не менее 4
3 Комплект поставки
№ п/п | Наименование | Обозначение | Кол. | Маркир. | Рис. |

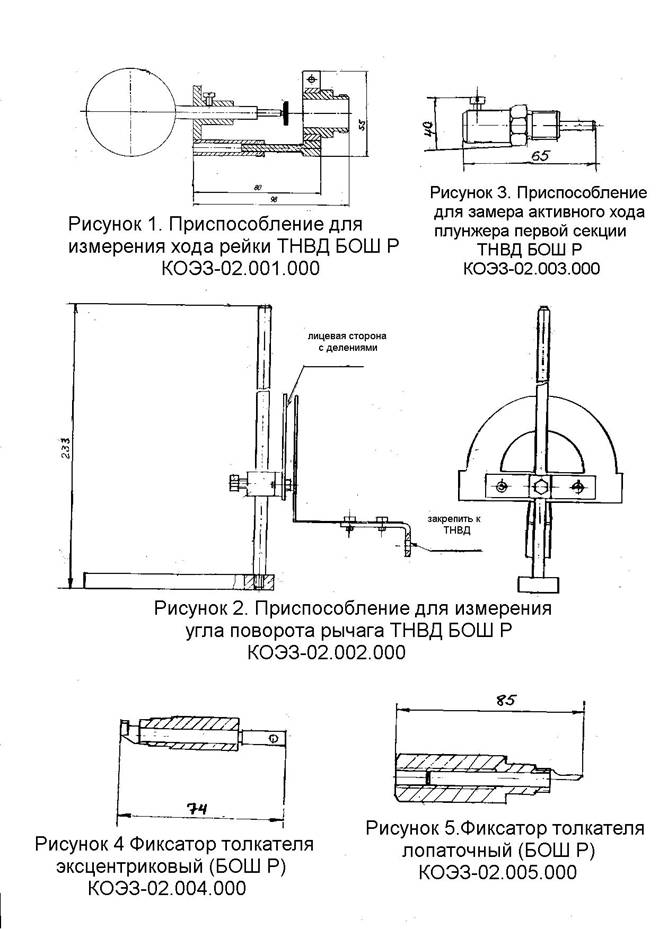

1 | Приспособление для измерения хода рейки ТНВД «BOCSH» Р | КОЭЗ-02.001.000 | 1 | 02.001 | 1 |
2 | Приспособление для измерения угла поворота рычага регулятора ТНВД «BOCSH» Р | КОЭЗ-02.002.000 | 1 | 02.002 | 2 |
3 | Приспособление для замера активного хода плунжера первой секции ТНВД «BOCSH» Р | КОЭЗ-02.003.000 | 1 | 02.003 | 3 |
4 | Фиксатор толкателя эксцентриковый ( «BOCSH» Р) | КОЭЗ-02.004.000 | 1 | 02.004 | 3 |
5 | Фиксатор толкателя лопаточный ( «BOCSH» Р) | КОЭЗ-02.005.000 | 1 | 02.005 | 5 |

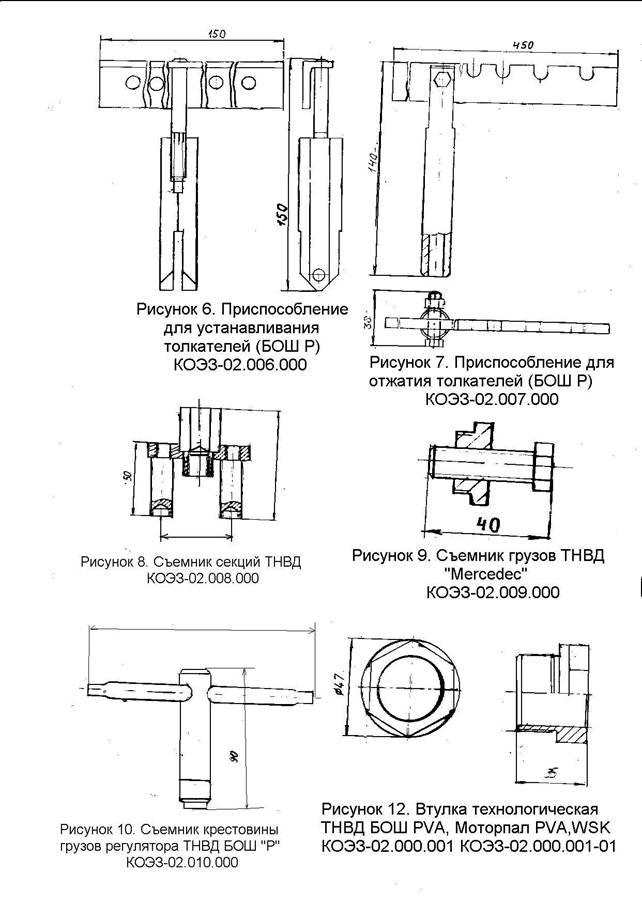

6 | Приспособление для утапливания толкателей ( «BOCSH» Р) | КОЭЗ-02.006.000 | 1 | 02.006 | 6 |
7 | Приспособление для отжатия толкателей ( «BOCSH» Р) | КОЭЗ-02.007.000 | 1 | 02.007 | 7 |
8 | Съемник секций ТНВД | КОЭЗ-02.008.000 | 1 | 02.008 | 8 |
9 | Съемник грузов ТНВД «Мерседес» | КОЭЗ-02.009.000 | 1 | 02.009 | 9 |
10 | Съемник крестовины грузов регулятора ТНВД «BOCSH» Р | КОЭЗ-02.010.000 | 1 | 02.010 | 10 |
11 | Кейс | КОЭЗ-02.011.000 | 1 | ||
12 | Втулка технологическая для разборки регулятора и регулировки корректоров ТНВД «BOCSH» Р, И. А.«Моторпал» PVA, WSK | КОЭЗ-02.000.001 | 1 | 02.000.001 | 12 |
13 | Втулка технологическая для разборки регулятора и регулировки корректоров ТНВД «BOCSH» Р, И. А.«Моторпал» PVA, WSK | КОЭЗ-02.000.001-01 | 1 | 02.000.001-01 | 12 |

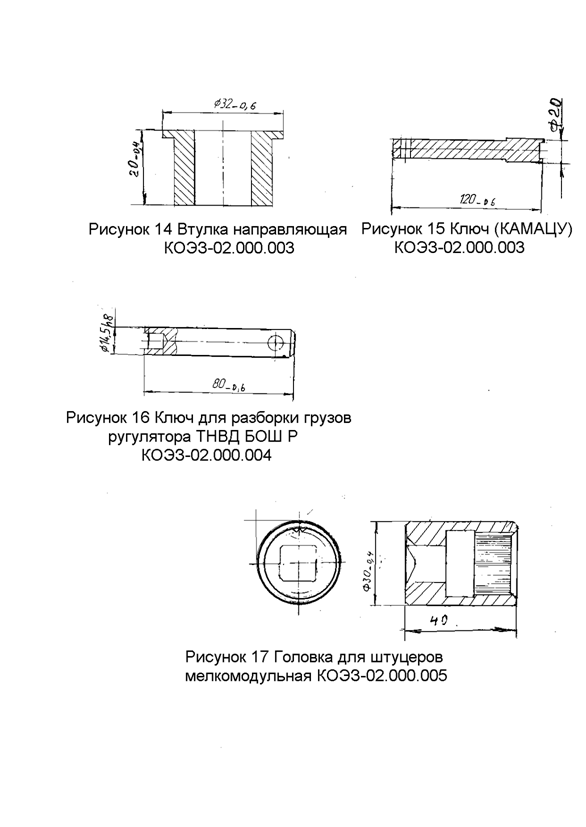

14 | Втулка направляющая | КОЭЗ-02.000.002 | 1 | 02 | 14 |
15 | Ключ (КАМАЦУ) | КОЭЗ-02.000.003 | 1 | 02 | 15 |
16 | Ключ для разборки грузов регулятора ТНВД «BOCSH» Р | КОЭЗ-02.000.004 | 1 | 02 | 16 |
17 | Головка для штуцеров мелкошлицевая | КОЭЗ-02.000.005 | 1 | 02.000.005 | 17 |
18 | Паспорт | КОЭЗ-02 ПС | 1 |
Допускается заказывать отдельные приспособления из комплекта.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Комплект приспособлений для ремонта ТНВД «BOCSH» размерности Р «КОЭЗ-02» заводской номер ___________
соответствует техническим условиям ТУ 862598 – 2006 и признан годным к эксплуатации.
Дата выпуска «____»_________________ 200__г.
СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ
Комплект приспособлений для ремонта ТНВД «BOCSH» размерности Р «КОЭЗ-02» заводской номер ___________
подвергнут консервации, согласно требованиям технических условий.
Дата консервации «____»_____________ 20____г.
Срок консервации _______________________
Консервацию и упаковку произвёл _______________________
Представитель ОКК _______________________
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Завод – изготовитель гарантирует соответствие
Комплекта приспособлений для ремонта ТНВД «BOCSH» размерности Р «КОЭЗ-02» заводской номер ___________
требованиям технических условий ТУ при условии соблюдения правил транспортирования, хранения и эксплуатации.
Гарантийный срок эксплуатации двенадцать месяцев со дня ввода в эксплуатацию, но не более восемнадцати месяцев со дня принятия ОКК предприятия изготовителя.
За справками обращаться: г. Березовский, пос. Ленинский, 44.
тел./, 47751
e-mail: *****@***ru
