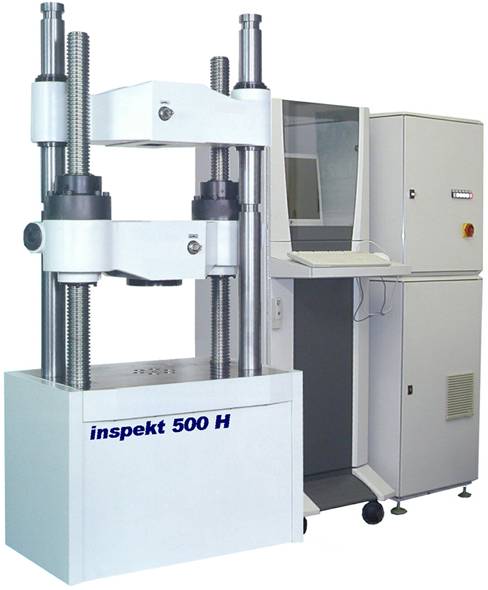

Гидравлическая универсальная испытательная машина

inspekt 500-H, 500кН



Технические характеристики

inspekt 500-H 500 кН

Механическая конструкция

Сервогидравлическая испытательная машина

На станине машины установлены две подвижные траверсы. Нижняя траверса приводится в движение электроприводом и предназначена для установки необходимого расстояния между траверсами.

Верхняя траверса передает нагрузку на образец и приводится в движение гидроцилиндрами.

Концевой ограничитель перемещения

Гидравлический блок состоит из масляного насоса, масляного бака, фильтра, сервоклапана.

Детектор преобразует перемещение траверсы в цифровые импульсы, которые поступают в блок управления.

Нагрузка измеряется с помощью датчика давления.

Стандартные функции (с ПК)

Программируемый контроль нагрузки, перемещения или удлинения

Защита от перегрузки, автоматическая калибровка

Программа диагностики

Детектор обрыва, функция возврата

Индикация перемещения и усилия на дисплее

Нагрузка

500 кН

ширина – глубина рабочей зоны

650 х 650 мм

Макс. высота раб. зоны

900 мм

Скорость испытания

макс. 80 мм / мин

Ход поршня

250 мм

Диапазон измерения силы

В диапазоне от 0,4-100% от мощности силоизмерителя 1-ого класса (по выбору погрешность 0,5)

Разрешение измерения силы

+/-120.000 разрядов при 20 миллисекунд времени суммирования (стандарт) /

+/- 400.000 разрядов на 250 миллисекунд

Измерение хода поршня

Otischer Encoder (датчик измерения хода поршня), разрешение 0,01 мм

Скорость возврата траверсы

450 мм / мин

Интерфейс

RS 232

Интервал обработки данных

50 Гц (стандарт) / по выбору 500 Гц со специальным программным внешним модулем

Дополнительные каналы

Установка до 7 дополнительных приборов с аналоговым (цифровым) входом (выходом) +/- 10 В, плата для устройств защиты

Габариты

Рама: (960 х 650 х 2400) мм

Шкаф управления: (700 х 800 х 1700) мм

Масса

Рама: 1700 кг

Шкаф управления: 90 кг.

Электропиатание:3 фазы / пятипроводная система / 400 В / 50 Гц / (TN –сеть) 7,5 кВт, 4-х метровый кабель со штекером 16СЕЕ, (FI= I ∆N500 мА) 5-40 С, 20-80% относительной влажности.,

Встроенные захваты

Испытание на растяжение:

Встроенные механические клиновые зажимы для круглых образцов с диаметром 12-50 мм и плоские образцы с толщиной 0-45 мм и с максимальной шириной 60 мм

Испытание на сжатие:

Плита для сжатия с диаметром 120 мм
