Арбалет LIGHTNING XBOW
И Н С Т Р У К Ц И Я
По эксплуатации
Содержание :
1. Важная информация : стр. 3
2. Требования к эксплуатации:стр. 4
3. Составляющие части арбалета: стр. 5
4. Сборка арбалета: стр. 6
5. Порядок эксплуатации: стр. 7
6. Техническое обслуживание: стр.8
7. Гарантия: стр. 9
Важная информация:
Безопасность превыше всего!!!
Перед использованием этого оборудования тщательно изучите инструкции завода изготовителя. Если у Вас есть вопросы – обратитесь к квалифицированному дилеру.
В а ж н о!!! Холостые выстрелы резко снижают срок службы арбалета, могут привести к немедленному повреждению арбалета и к травме владельца или других лиц.
Никогда не стреляйте из арбалета в холостую!!!
Арбалет предназначен для передачи энергии к правильно подобранной по массе стреле.
В а ж н о!!! Стрельба неправильно подобранными стрелами может быть равносильна холостому выстрелу. Используйте правильно подобранные стрелы для арбалета. Если Вы не уверены на счет своего выбора стрел, свяжитесь со специалистом.
В а ж н о!!! Не используйте стрелы из дерева или фибергласа, они не предназначены арбалетов, это может привести к серьезным травмам.
В а ж н о!!! Регулярно проверяйте ваши стрелы, осматривайте трубки и хвостовики. Не используйте стрелы если у них повреждены трубки или сломаны хвостовики.
Безопасность превыше всего!!!
- Будьте уверены в своей цели – Охотники носят камуфляж, который
трудно идентифицировать.
- Никогда не прицеливайтесь, если Вы не намерены стрелять.
- Никогда не прицеливайтесь и не стреляйте, если между вами и вашей
мишенью кто-то находится.
- Никогда не стреляйте в мишень или другой объект, если Вы не
уверены, что он сможет остановить вашу стрелу.
- Перед выстрелом убедитесь, что область позади и вокруг мишени пуста.
- Перед выстрелом убедитесь, что во время выстрела ни одна из частей
вашего арбалета не будет иметь помех. (ветки или другие препятствия).
- Никогда не стреляйте прямо в верх или в любом другом направлении,
в котором Вы могли бы угрожать жизни людей или чужому имуществу.
- Перед стрельбой обязательно проверьте исправность и рабочее состояние оборудования: кабели, замок, стрелы, и резьбовые соединения.

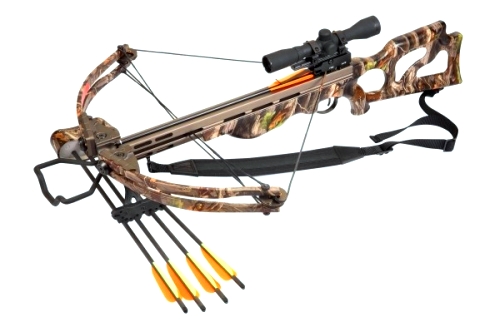

Составляющие части арбалета:
Знание устройства и название компонентов поможет Вам в правильном обращении с арбалетом.
Не смотря на то, что у многих моделей арбалетов есть свои особенности, и они отличаются по своим характеристикам, эти фотографии с описанием компонентов помогут Вам более правильно ознакомиться с инструкцией. Кроме того, Вы сможете ссылаться на эти названия для заказа запасных частей и решения технических вопросов.
1 Корпус арбалета.
2 Плечи в сборе.
3 Стремя.
4 Оптический прицел.
5 Ремень..
6 Кивер для стрел.
СБОРКА АРБАЛЕТА:
1. Пропустите тросы в специальный паз таким образом, что бы пластиковый отвод оказался точно посередине (рисунок 1);
2. Вставьте колодку плеч в специальный слот на торце направляющей арбалета (рисунок 2);
3. Используя ключ из комплекта, закрепите колодку на корпусе арбалета крепежным винтом (рисунок 3);
4. Установите стремя в специальные отверстия на торце колодки и закрепите его крепежными винтами (рисунок 4);
5. Прикрепите ремень на антапки, расположенные на направляющей и прикладе арбалета (рисунок 5);
6. Вы можете отрегулировать прицельную планку по вертикали, используя ключи, которые есть в комплекте (рисунок 6);
7. Установите прицел на прицельную планку и зафиксируете его специальными крепежами (рисунок 7);
8. Прикрепите крепление кивера к нижней части колодки арбалета двумя болтами, а фиксатор кивера прикрепите саморезами к киверу (рисунок 8 и 9);
9. Присоедините кивер к арбалету (в дальнейшем его легко можно снять и поставить на место) (рисунок 10).
Рис:1 Рис:2 Рис:3 Рис:4
Рис:5 Рис:6 Рис:7 Рис:8
ПОРЯДОК ЭКСПЛУАТАЦИИ:
Рис:8
Рис:9 Рис:10 Рис:11
Порядок эксплуатации блочного арбалета «LIGHTNING XBOW» показан на рисунках 10 и 11
1) Установите предохранитель на арбалете в положение «Fire»
2) Установите ногу в стремя (рисунок 9);
3) Возьмитесь за тетиву обеими руками и, прижимая обе руки к направляющей потяните тетиву на себя до характерного щелчка в замке;
4) Для облегчения процесса натягивания тетивы, вы можете воспользоваться ручным натяжителем тетивы, которым комплектуется арбалет «Мангуст». Для этого закрепите крючки натяжителя на тетиве с двух сторон от направляющей. Трос, свободно движущийся между крючками, закиньте за прицельную планку арбалета, для этого там предусмотрены специальные углубления. После этого возьмитесь за рукоятки натяжителя двумя руками и уперев ногу в стремя, натяните тетиву до щелчка. ВНИМАНИЕ: После взведения тетивы, натяжитель необходимо снять с арбалета (рисунок 11 и 12).
5) После этого, вставьте стрелу в паз направляющей арбалета до упора в замок. Обычно, одно из перьев стрелы имеет другой цвет и именно этим пером стрелу нужно опустить в паз направляющей;
6) При взводе арбалета предохранитель автоматически встает в положение «Safe», при котором невозможно произвести выстрел. Переведите предохранитель в положение «Fire». Теперь можно произвести выстрел
7) Арбалет LIGHTNING XBOW оборудован системой защиты от холостого выстрела, если вы забыли установить стрелу в арбалет, вы не сможете его снять предохранителя, и выстрел будет невозможен.
8) После того как Вы правильно установили стрелу в арбалет убедитесь, что область позади и вокруг мишени пуста, и только после этого вы можете произвести выстрел.
СТРЕЛЫ РЕКОМЕНДОВАНЫЕ ДЛЯ СТРЕЛЬБЫ :
Помните, что использование стрел с массой ниже рекомендуемой (420 гран) может привести к прежде временному износу или поломки.
Для стрельбы из данного арбалета мы рекомендуем, карбоновые стрелы известных производителей (CarbonExpress, Easton, Goldtip, Poelang) 20 дюймов с наконечником массой не менее 100 гран.
Внимание !!!!
Арбалет не допускается давать детям без присмотра старших. Неосторожное или неправильное использование может нанести серьезную травму и стрелку и окружающим.
Зона поражения арбалета может достигать 100 метров – учитывайте это во время стрельбы.
Арбалет допускается к эксплуатации лицами от 18 лет и старше.
Внимательно изучите инструкцию перед использованием арбалета.
Владельцы арбалетов должны действовать в рамках законов и ограничений, не нарушая их.
Гарантийные обязательства:
На данный товар устанавливается срок гарантийного обслуживания ОДИН ГОД со дня покупки.
Гарантия распространяется только на первого владельца и не подлежит передаче.
Гарантийные обязательства не распространяется на тетивы, кабели, подшипники, лакокрасочное покрытие, резьбовые соединения и детали, срок службы которых, заканчивается в результате естественного износа.
Потребитель теряет право на бесплатное гарантийное обслуживание в следующих случаях:
1. При нарушении внешнего вида товара, наличии потёртостей, царапинам и др. недостаткам приведших к потере первоначального товарного вида.
2. При наличии механических, электротехнических, химических повреждений поверхности компонентов товара или комплектности.
3. Нарушение комплектности или порча комплектности.
4. Нарушения вышеуказанных правил эксплуатации и мер безопасности или порча товара в связи со стихийными бедствиями.
5. Наличие следов самостоятельного ремонта.
Потребитель обязуется использовать товар только для тех целей, для которых данный тип товара пригоден и не нарушать правила эксплуатации
__________________________________ /_________________/
Ф. И.О. покупателя подпись
Дата продажи__________
Подпись продавца______________
Штамп торговой организации:
