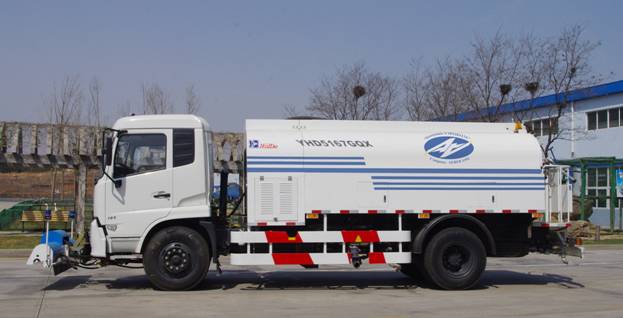

CHD5167GQX
Пожалуйста, перед началом эксплуатации машины ознакомитесь с данной инструкцией
Автомобиль предназначен для мойки дорожного полотна с твердым покрытием.
Уклон дорожного полотна не должен превышать 1:20
Автомобиль можно использовать при Температуре окружающей среды:
от 5 градусов до +60 С.
1, Водители - операторы спецмашины в обязательном порядке должны изучить настоящую инструкцию
2. Любые операции по обслуживанию, осмотру машины проводить только при заглушенных основном и вспомогательном двигателе.
3. Нас скорости выше 20 км\час категорически запрещается помощнику водителя-оператора находиться на задней площадке цистерны.
.
Конструктивные особенности насоса низкого давления позволяет использовать его для забора воды в цистерну из водоемов с пресной водой.
Не используйте воду с низкими параметрами чистоты (забранную из открытых водоемов) для подачи на насос высокого давления.
Правильная эксплуатация машины и своевременно проводимые ТО существенно продлевают срок службы автомобильного шасси и спецоборудования.
.
основные технические параметры
Габаритные размеры | 9150×2495×3040 | |
Модель шасси | DFL1160BX2 | |
Модель двигателя | ISDe180-30/ISDE185-30/ISBE210-30 | |
Мощность при об\мин kw/r/min | 132/2500、136/2500、155/2500 | |
Модель вспомогательного двигателя | BJ493Q-1S | |
Мощность при об\мин kw/r/min | 57/3600 | |
Кабина | Отопитель+кондиционер | |
Максимальная скорость Km/h | 90 | |
Рабочие характеристики оборудования высокого давления | Рабочая скорость Km/h | 0-20 |
Ширина убираемой полосы m | 2.5-3.5 | |
Давление насоса ВД MPa | 10 | |
Максимальный расход насоса ВД L/min | 152 | |
Характеристики Оборудования низкого давления | Ширина полива спринклеров m | ≧24 |
Рабочая скорость Km/h | 0-20 | |
Максим расход воды L/min | 500-800 | |
Дальность работы лафета m | 38 | |
Емкость цистерны для чистой воды L | 9000 |
схема оборудования низкого и высокого давления:
1,2,4,5,7,8 форсунки (сплинкеры) насоса низкого давления 2 электромагнитный пневматический клапан (низкого давления), 6, лафет пожарный 7 9, 10, 11 форсунки передней реки насоса ВД 12, клапан включения подачи воды на передние рейки высокого давлени 13, 14 левое, правое подкабинное сопло ВД 15, "пистолет" для мойки автомобиля 16 форсунки аэрозольного полива 17, насос высокого давления 18, насос низкого давления

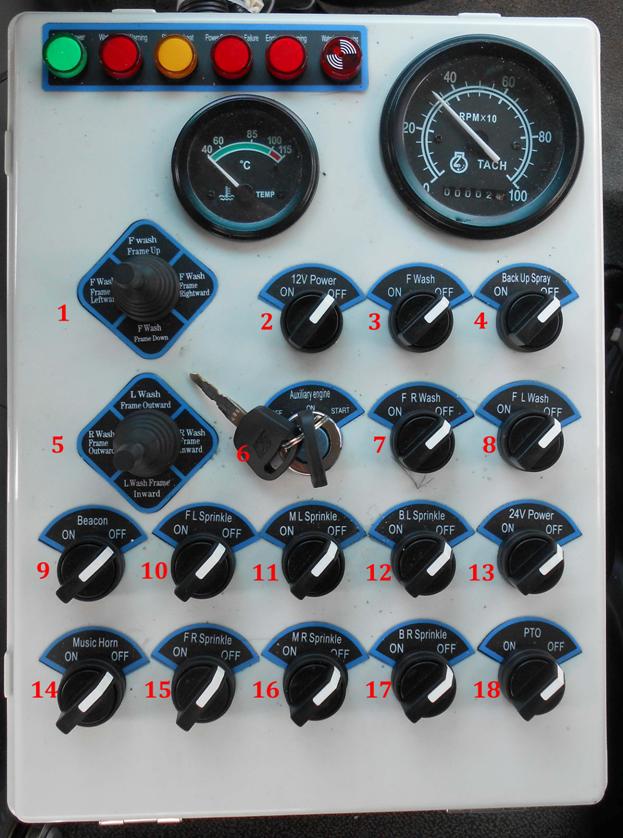

пульт управления
1. Тахометр для отображения числа оборотов насоса высокого давления Максимальное число оборотов не должно превышать 700 об\мин (Рабочие обороты от 500 до 700)
2. Указатель температуры охлаждающей жидкости вспомогательного двигателя
Пульт состоит из 16 переключателей и двух джойстиком.
.
Порядок работы и управления.
1. Заводим двигатель автомобиля, прогреваем до рабочей температуры и до достижения воздушного давления минимум 8 атмосфер.
2. На пульте управления находим два переключателя №2 и №13 (один в верхнем сегменте, другой в нижнем сегменте. На одном который в верхнем сегменте написано 12 вольт. Тот который в нижнем сегменте написано 24 вольта) Устанавливаем оба этих переключателя в положение "ВКЛ". Все остальные переключатели должны стоять в положение "ВЫКЛ"
3. С помощью ключа зажигания (верхний сегмент) заводим вспомогательный двигатель. (Не забываем двигатель - дизель и там есть свечи подогрева, посему даем выдержку в 10 секунд в положение ключа прогрев свечей) Заводим при положении ручки газа двигателя - минимум. Ручка газа вспомогательного двигателя на с правой стороны водителя. Положение минимум - вниз до упора.
4. Прогреваем двигатель. минимум до 45 оС
5. Для работы насоса высокого давления - выводим обороты двигателя до 500 об\мин.. Включаем один из четырех переключателей верхнего сегмента (№3 включение воды на переднюю рейку, №7 включение распылителя правого бокового, № 8 левого бокового, №4 задний аэрозоль. Возможна работа насоса высокого давления в любой конфигурации распылителей. За исключением - запрещается выводить обороты двигателя на рабочие если закрыты все распылители насоса высокого давления.
6. Работа насоса низкого давления. - выжимаем сцепление на шасси автомобиля. Находим и включаем на панели автомобиля клавишу включение коробки отбора мощности - на ней изображена шестеренка и стоит предохранитель от случайного включения. и переключатель №18 на пульте управления спецоборудованием
7. Отпускаем сцепление. Переключателями в нижнем сегменте пульта включаем выключаем то или иное сопло. Их шесть штук (№ 10, 11, 12, 15, 16, 17). для включения заднего ствола все выключатели в положение Выкл а шаровой кран ствола в положение Вкл.
8. Выключение насоса низкого давления - через коробку отбора мощности - с обязательным выжимом сцепления.
.
Запрещается заводить вспомогательный двигатель при отсутствии воды в цистерне.
Индикаторы отсутствия воды - красная лампочка (последняя в ряду лампочек индикации) и дублирующий её звуковой сигнал.
Джойстики № 1 и № 5 предназначены для управления передним моющим узлом.
Джойстик №1 управляет положением узла относительно дорожного покрытия (выше ниже, вправо, влево)
Джойстик № 5 управляет дополнительными секциями моющего узла, позволяя увеличивать ширину мойки насосом высокого давления
Переключатель №6 - аналог замка зажигания. Для прогрева свечей, перед пуском двигателя, ключ поворачивается влево и удерживается в данном положении на время необходимое для прогрева свечей. Индикация прогрева свечей - желтая лампочка в ряду световой индикации пульта управления.
Для управления подъемником используется выносной пульт установленный на правом борту автомобиля.
Категорически запрещается движение автомобиля с поднятым подъемником
Основной и вспомогательный двигатель | Дизельное масло SAE 15W40 | Главный :15 литров, вспомогательный: 10 литров |
Коробка передач | YLC 003-97 85W90LAN-1 трансмиссионное масло | 7.5 л – 0.5 л |
Редуктор заднего моста | 85W90 тяжелое (GL-5) трансмиссионное масло | 12 л |
Гидроусилитель рулевого управления | Дикстрон 3 | 3 л |
Усилитель сцепления | тормозная жидкость ДОТ 3 | 1 л |
Подшипники ступиц колес | Универсальная литиевая смазка | в надлежащем количестве |
Дизельное топливо | Легкое дизельное топливо | 145 л |
Масляный бак гидросистемы | YC-N46D масло гидравлическое (универсальный зима-лето) | Приблизительно 55 Л |
Водяной насос Высокого давления | ISOCG220 | масло марки ISO VG 220 GL4 (Aral Degol BG220) или SAE 90 GL4. |
Водяной насос Низкого давления (редуктор) | GB5903-86 N220 подходит трансмиссионное масло промышленное (ТАП 17) | отметка шкалы масляного уровнемера на середине |
Кольцевой уплотнитель плунжера НВД | Силиконовая смазка | |
Коробка передач вспомогательного двигателя | YLC003-97 85W90LAN-1 трансмиссионное масло | |
Масленки | Графитовая смазка | |
Расширительный бак | охлаждающая жидкость Антифриз |
Важно! первая замена масла в насосе высокого давления, спустя 50 операционных часов, далее не реже чем раз в 3 месяца. Также необходимо немедленно осуществить замену масла в случае образования в нем конденсата.
При вводе машины в эксплуатации, в течении первых 20 часов работы все режимы должны быть
уменьшены от рабочих на 20%.
После 20 часов работы провести смену фильтров и смазочных жидкостей в рабочем и вспомогательном двигателе.
.
В последующем проводить замену фильтровальных элементов и смазочных жидкостей двигателей каждые
200 часов работы
.
Сервис
1. Продавец обязан передать автомобиль потребителю после проведения предпродажной подготовки, выполняемой в соответствии с перечнем работ, указанным изготовителем, проверить в присутствии потребителя комплектность автомобиля и отсутствие каких-либо механических повреждений. Сведения о дате проведения предпродажной подготовки и исполнителе работ продавец обязан внести в раздел Сервис инструкции по эксплуатации.
2. Потребитель обязан осмотреть и принять автомобиль, подтвердив в акте приема - передачи его надлежащее качество на момент передачи, комплектность и отсутствие механических повреждений. С автомобилем продавец обязан передать потребителю Руководство по эксплуатации оформленное в соответствии с требованиями изготовителя.
3. На автомобиль изготовителем устанавливается гарантийный срок эксплуатации, который составляет 12 месяцев или 1500 работы моточасовв вспомогательного двигателя, в зависимости от того, какое из условий наступит ранее. Гарантийный срок исчисляется со дня передачи автомобиля потребителю. В течение указанного срока изготовитель обязуется производить безвозмездное устранение недостатков, обнаруженных в гарантийный срок вследствие обстоятельств, не связанных с виной потребителя, действий третьих лиц или непреодолимой силы, а также рассматривать иные требования потребителя, предусмотренные ст. 18 Закона «О защите прав потребителей». Гарантийный ремонт осуществляется либо продавцом автомобиля, либо уполномоченными организациями (предпринимателями), выполняющими по поручению изготовителя, продавца гарантийное и техническое обслуживание автомобилей.
4. В целях долговечной и безопасной эксплуатации автомобиля, а также сохранения гарантии потребитель обязан:
· провести изучение данной нструкции с водителем(водителями) допущенными к эксплуатации данной машины.
· Произвести запись в отрывном и основном талоне о водителях допущенных к эксплуатации данной машины.
· отрывные талоны не позже 3х (трех) рабочих дней после их заполнения должны быть отправлены почтой в адрес продавца.
· соблюдать правила эксплуатации автомобиля, изложенные в Инструкции по эксплуатации
· своевременно и в полном объеме производить техническое обслуживание автомобиля в соответствии с талонами сервисной части Инструкции по эксплуатации, О каждом проведенном обслуживании с указанием Ф, И,О, лица проводившего ТО (20 часов, 220 часов, 420 часов, 620 часов, 820 часов, 1020 часов, 1220 часов, 1420 часов) делается запись в талоне сервисной части Инструкции по эксплуатации а отрывная часть отправляется почтой (не позже 3х рабочих дней с момента заполнения талона) в адрес продавца.
· не вносить изменений в конструкцию автомобиля, которые не были согласованы с изготовителем;
· не производить в гарантийный период самостоятельную разборку и (или) ремонт деталей и узлов автомобиля;
· при обнаружении неисправностей своевременно их устранять;
· по требованию изготовителя или организации, уполномоченной изготовителем, предоставлять автомобиль на предприятие, осуществляющее гарантийный ремонт и техническое обслуживание, для проведения внеочередного осмотра или работ, не предусмотренных сервисной книжкой.
5. Работы, выполняемые по талонам технического обслуживания согласно сервисной книжке, не входят в гарантийные обязательства и производятся за счет потребителя, включая:
• замену деталей и материалов с регламентированным сервисной книжкой пробегом (масла, охлаждающая и тормозная жидкости, фильтры, приводные ремни, резиновые уплотнения);
• замену деталей, обусловленную их естественным износом, в т. ч.:
— тормозные колодки;
— тормозные диски, тормозные барабаны;
— шины;
— диски сцепления.
Ответственность за качество работ по техническому обслуживанию несет предприятие их выполняющее. Сервисный раздел Инструкции по эксплуатации имеет талоны на работу вспомогательного двигателя до 1500 часов., техническое обслуживание автомобиля должно осуществляться и после указанного пробега(работы) с периодичностью и в объеме, оговоренными в Инструкции по эксплуатации.
6 При обращении для проведения гарантийного ремонта потребителю необходимо предъявить Инструкции по эксплуатации с заполненными талонами проведения тех обслуживаний и паспорт транспортного средства на автомобиль. Если автомобиль предъявляется не собственником автомобиля, то дополнительно должен быть предъявлен документ (доверенность), подтверждающий право действовать от имени собственника.
Потребителю гарантируется качество работ по гарантийному ремонту автомобиля, применение только оригинальных запасных частей и материалов, рекомендованных изготовителем. Срок устранения недостатков автомобиля, который исчисляется с даты передачи потребителем автомобиля для устранения недостатков до даты устранения недостатков (окончания ремонтных работ), не должен превышать тридцати дней. Данный срок может быть продлен по согласованию с потребителем.
7. Гарантийные обязательства утрачивают силу вследствие :
— невыполнения потребителем требований и правил, изложенных в инструкции по эксплуатации автомобиля ;
— внесения потребителем или третьими лицами изменений в конструкцию или комплектацию автомобиля, не согласованных с изготовителем;
— невыполнением требований касающихся заполнения и отправке в адрес продавца талонов об обучении и допуска персонала, проведения обязательных мероприятий по смене рабочих жидкостей и фильтров через первые 20 часов а в последующем каждые 200 часов работы.
— воздействия внешних факторов (материалов дорожного покрытия, агрессивных выбросов промышленных предприятий, механического повреждения автомобиля или отдельных деталей и узлов, в т. ч. в результате дорожно-транспортных происшествий).
Гарантия не распространяется также на детали, которые самостоятельно разбирались или ремонтировались потребителем или третьими лицами, не уполномоченными изготовителем, имеют нарушения пломб изготовителя и гарантийной этикетки.
7. Изготовитель гарантирует отсутствие сквозных разрушений металлических элементов кабины и бункера спецоборудования автомобиля, вызванных коррозией металла, при условии соблюдения потребителем рекомендаций и правил по уходу за кабиной и оборудованием, изложенных в Инструкции по эксплуатации.
Гарантийный срок на отсутствие сквозной коррозии составляет 2 года при условии, что работа вспомогательного двигателя автомобиля за это время не превысит 2000 часов.
Гарантия от сквозной коррозии не распространяется на повреждения кабины и бункера, а также лакокрасочного и антикоррозионного покрытий, полученных от внешнего воздействия, в том числе:
• повреждения автомобиля в результате механического воздействия элементов дорожного покрытия: щебня, гравия, песка и т. д.;
воздействия промышленных выбросов, продуктов жизнедеятельности птиц и животных, антигололёдных составов, битума и прочих агрессивных веществ. Обязательным условием гарантии от сквозной коррозии является ежегодное предоставление потребителем автомобиля на одно из предприятий, рекомендованных изготовителем или продавцом, либо на предприятия, имеющие право оказывать соответствующие квалифицированные услуги, для определения состояния и необходимости восстановления лакокрасочного и антикоррозионного покрытия кабины. Все повреждения, выявленные при осмотре, должны быть своевременно устранены. При этом дефекты, возникшие по причине внешнего воздействия, а также нарушения правил эксплуатации подлежат устранению за счёт потребителя.
Устранение дефектов, возникших по вине изготовителя, производится в соответствии с общими условиями гарантии на автомобиль. Устранение дефектов, вызванных внешним воздействием и нарушением правил эксплуатации, не влечёт за собой продление срока гарантии от сквозной коррозии. Ответственность за предоставление автомобиля для осмотра несёт потребитель.
С гарантийными обязательствами изготовителя и порядком их исполнения ознакомлен и согласен.
Потребитель _____________________________________________________- (подпись и печать потребителя либо номер доверенности)
| |
 | |
 | |
| |
|  |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
