Тематика ЛПЗ
№ темы | Наименование темы ЛПЗ | Кол-во часов |
2.2 | 1. Расчет и выбор силовых трансформаторов (автотрансформаторов) | 2 |
3.1 | 2-3. Выбор главной схемы электростанций | 4 |
3.2 | 4. Выбор схемы электроснабжения собственных нужд (СН) электростанций | 2 |
4.2 | 5-6. Расчет токов симметричных КЗ | 4 |
4.5 | 7-8. Расчет токов несимметричных КЗ | 4 |
6.2 | 9-10. Выбор и проверка ЭО РУ | 4 |
7.2 | 11. Выбор измерительных трансформаторов | 2 |
8.1 | 12. Схемы электростанций анализ их работы | 2 |
8.2 | 13. Чертежи ОРУ и ЗРУ | 2 |
8.4 | 14. Конструкция РУ до 1000 В и их схемы | 2 |
10.2 | 15. Расчет параметров заземляющих устройств | 2 |
всего | 30 |
Задания на выполнение ЛПЗ
1. На электростанции типа КЭС в зависимости от её структурной схемы могут быть установлены: а) трансформаторы связи в цепях блоков; б) автотрансформаторы связи в цепях блоков; в) автотрансформаторы связи двух РУ высокого напряжения. На КЭС три генератора напряжением 10,5 кВ и мощностью 117,5 МВА, соs φ=0,8. На КЭС после трансформации - 2 уровня напряжений 220 и 110 кВ. Связь с системой осуществляется на напряжении 220 кВ. На напряжении 110 кВ потребители имеют Smax = 120 МВА и Smin = 90 МВА, соsφ =0,9. Нагрузка собственных нужд составляет 8% от мощности электростанции. Начертите схему КЭС по любому варианту а), б), или в).
Выбрать в зависимости от составленной Вами схемы КЭС:
· трансформаторы связи электростанции в цепи блока
· автотрансформаторы связи
2-3. Выбрать электрическую схему КЭС с тремя генераторами напряжением 10,5 кВ и мощностью 117,5 МВА, соs φ=0,8 на основе экономического сравнения их вариантов: 1 – с трансформаторами связи в блоках; 2 - с автотрансформаторами связи. На КЭС 2 уровня напряжений 220 и 110 кВ. Связь с системой осуществляется на напряжении 220 кВ. На напряжении 110 кВ потребители имеют Smax = 120 МВА и Smin = 90 МВА, соs φ=0,9, Тмах=6000 часов. Нагрузка собственных нужд составляет 8% от мощности электростанции. Цены ЭО: РУ 110 кВ – 30тыс. руб., РУ 220 кВ – 70тыс. руб. Цены на трансформаторы возьмите из справочника в соответствии с марками выбранных трансформаторов. Образец решения задачи см. в учебнике «Электрооборудование электростанций и подстанций»
4. Выбрать схему электроснабжения собственных нужд (СН) электростанции в заданиях 1 и 2-3.
|
7-8. Дана КЭС (см. задания 5-6). Рассчитать токи однофазного КЗ в точке К1 на шинах РУ 110 кВ.
9-10. По результатам задания 5-6 выбрать и проверить по режиму трехфазного КЗ электрооборудование (шины, трансформаторы тока, выключатели и разъединители) в цепи отходящих линий 110 кВ. Выбрать трансформатор напряжения РУ 110 кВ (он может быть установлен на сборных шинах РУ 110 кВ, это Вам поможет определить перечень электроизмерительных приборов, подключаемых к ИТН).
11. Выбрать для КЭС заданий 1 и 2-3 измерительные трансформаторы цепи генератора блока. Определить перечень измерительных приборов. Сопоставить расчетную и номинальную вторичную нагрузку измерительных трансформаторов тока и напряжения. Проверку по режиму КЗ не проводить.
12. Для электростанции заданий 1 и 2-3 составить упрощенную принципиальную электрическую схему совместно со схемами РУ 220 и 110 кВ.

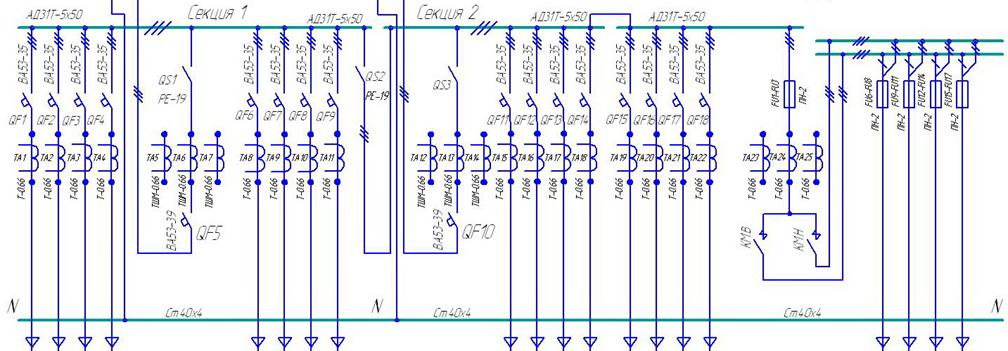

13. По предложенному конструктивному чертежу ячейки РУ составить принципиальную схему ячейки этого РУ:
15. Определить допустимое сопротивление заземляющего устройства согласно требованиям ПУЭ. Рассчитать число вертикальных электродов для заземляющего устройства ТП.
Напряжение подстанции 35/6 кВ. Режимы работы нейтралей на обоих напряжениях – изолированная нейтраль. Токи замыкания на землю: на напряжении 35 кВ - 8 А, а на 6 кВ – 25 А. Собственные нужды ТП получают питание от трансформатора 6/0,4 кВ. На стороне 0,4 кВ режим работы нейтрали – глухо заземленная. Естественных заземлений на ТП нет. Грунт суглинок. Заземляющий контур имеет размеры 20х10 м.
Указания:
1. В методичках по курсовому проектированию и в учебниках есть образцы решения задач.
