Санкт-Петербургский Государственный Политехнический университет

Факультет Технической Кибернетики

Курсовая работа

АЦП последовательного приближения

AD7899

Выполнил студент группы 4085/26:

Проверил преподаватель:

2011

Общее описание

AD7899 - быстродействующий маломощный 14 битный АЦП, который работает от однополярного питания 5 В. Прибор содержит 2,2 мкс АЦП последовательного приближения, задающий генератор, устройство выборки - хранения (УВХ), 2,5 В источник опорного напряжения (ИОН), схему обработки входного аналогового сигнала и быстродействующий параллельный интерфейс. Возможно изменение входного динамического диапазона: ±10 В, ±5 В, ±2.5 В, от 0 В до 2.5 В и от 0 В до 5 В.

Скорость преобразования может управляться встроенным задающим генератором или внешними тактовыми импульсами.

Сигнал начала преобразования CONVST переводит УВХ в режим выборки - хранения, после чего начинается преобразование. Сигнал BUSY/EOC указывает на окончание преобразования.

Данные считываются по параллельному 14 битному интерфейсу, используя стандартные сигналы CS и RD. Максимальная скорость преобразования AD7kSPS.

AD7899 поставляется в 28 выводных SOIC и SSOP корпусах.

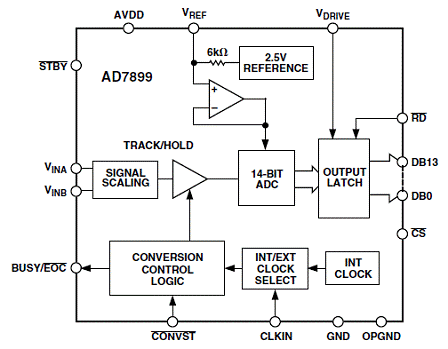

Функциональная схема

Основные характеристики

Таблица 1.

Параметр

Комментарии

fIN = 100 kHz, fS = 400 kSPS

Отношение сигнал-шум и искажения (SINAD)

78

дБ

min

Апертурная задержка

20

нс

max

Апертурное дрожание

25

ps

typ

Разрешение

14

бит

Дифференциальная нелинейность

+/-1

LSB

max

Гарантированно нет пропущенных кодов

Аддитивная погрешность

+/-10

LSB

max

Мультипликативная погрешность

+/-14

LSB

max

Входное напряжение

0..2.5

0..5

В

В

Время преобразования

2.2

мкс

max

Время выборки

0.3

мкс

max

Пропускная способность

400

kSPS

max

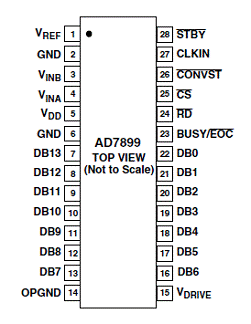

Характеристики выходов и описание функций

НЕ нашли? Не то? Что вы ищете?

Таблица 2. Описание функций выходов

№ выводов

Значения

Функции

1

VREF

Вход/выход опорного сигнала. Этот контакт обеспечивает доступ к внутреннему опорному сигналу (2.5 В ± 20 мВ), а также позволяет внешнему опорному сигналу (2.5 В ± 5%) перекрыть внутренний. Развязывающий конденсатор (0.1 µF) должен присоединяться к этому контакту и к GND.

2, 6

GND

Контакт заземления. Этот контакт должен быть соединен с плоскостью аналоговой массы системы.

3, 4

VINB, VINA

Аналоговые входы.

5

VDD

Положительное напряжение питания (5.0 В ± 5%).

7 – 13

DB13 – DB7

Бит данных 13 - MSB, с Бита данных 12 по Бит данных 7. Выходы с тремя состояниями.

14

OPGND

Выходное заземление драйвера. Это контакт заземления выходных драйверов с D13 по D0 и BUSY/EOC. Он должен быть соединён с плоскостью аналоговой массы системы.

15

VDRIVE

Этот контакт обеспечивает положительное напряжение питания для цифровых входов и выходов. Он обычно связан с VDD, но на него так же можно подать напряжение 3В ± 10%, которое позволит соединить входы и выходы с 3В процессорами и DSP. VDRIVE подключается к GND через конденсатор (0.1 µF).

16 – 22

DB6 – DB0

С Бита данных 6 по Бит данных 0. Выходы с тремя состояниями.

23

BUSY/EOC

Выход BUSY/EOC. Цифровой выход, сообщающий, что преобразование происходит или закончилось. Функция BUSY/EOC определяется состоянием входа CONVST в конце преобразования.

24

RD

Вход чтения. Активный низкий уровень входного сигнала, который используется вместе с низким уровнем сигнала CS, чтобы разрешить выходы данных.

25

CS

Вход «Chip Select». Активный низкий уровень входного сигнала. Когда этот вход активен, выбирается устройство.

26

CONVST

Вход запуска преобразования. Логический вход. Переход на верхнее состояние на этом входе переводит УВХ в режим хранения и запускает преобразование.

27

CLKIN

Синхронизирующий генератор тактовых импульсов. CLKIN - внешний генератор, который позволяет пользователю управлять скоростью преобразования AD7899. Если ввод CLKIN будет включен в момент включения CONVST, то внешний генератор будет использоваться в качестве генератора преобразования. Если CLKIN отключить в момент включения CONVST, внутренний, подогнанный лазером, осциллятор используется в качестве генератора преобразования. Для каждого преобразования нужно 16 тактовых импульсов для завершения. У внешнего генератора должен быть рабочий цикл, не больше чем 60/40. Контакт CLKIN может быть подсоединён к GND, если внешний генератор не требуется.

28

STBY

Вход режима ожидания. Логический вход, который используется, чтобы поместить устройство в энергосберегающий режим ожидания. Вход STBY включен для нормального функционирования и отключен для режима ожидания.

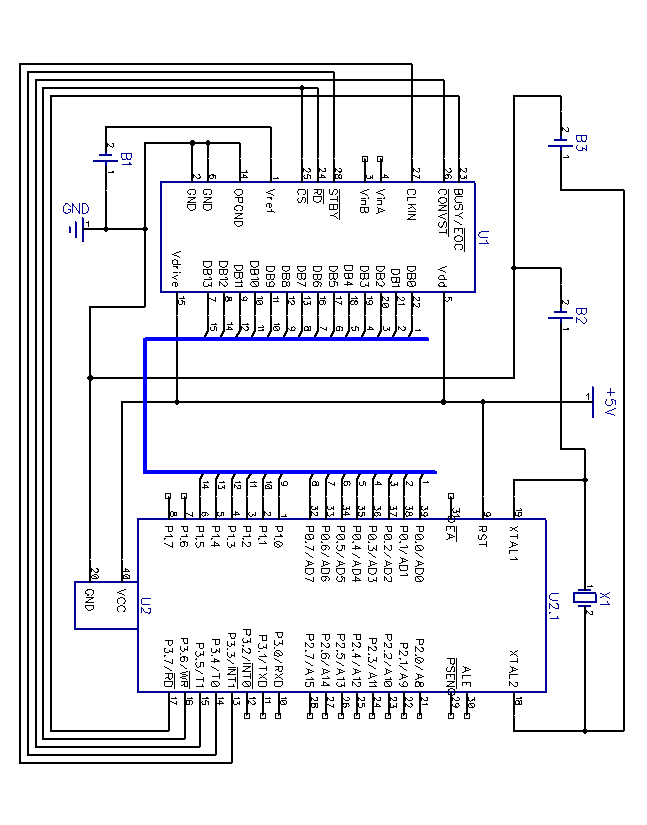

Схема сопряжения

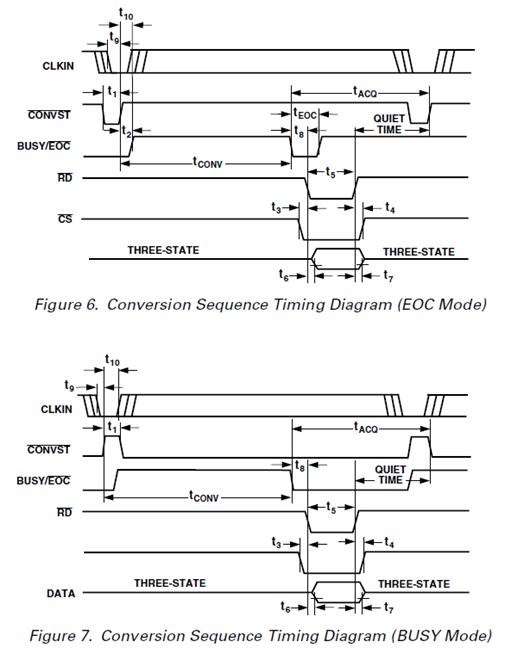

Временная диаграмма

DB1.0 P0.0

DB1.1 P0.1

DB1.2 P0.2

DB1.3 P0.3

DB1.4 P0.4

DB1.5 P0.5

DB1.6 P0.6

DB1.7 P0.7

DB2.0 P1.0

DB2.1 P1.1

DB2.2 P1.2

DB2.3 P1.3

DB2.4 P1.4

DB2.5 P1.5

CLKIN. EQU P3.3

STBY. EQU P3.4

CONVST. EQU P3.5

RD. EQU P3.6

BUSY. EQU P3.7

START:

CLR CLKIN

L7816:

SETB STBY

CLR CONVST

SETB CONVST

SETB CLKIN

c1:

CJNE BUSY,#0,c1

CLR RD

MOV A, DB1

MOV B, DB2

ANL B,#B

SETB RD

CLR CONVST

SETB CONVST

CLR STBY

SJMP L7816

END
