ЛАБОРАТОРНАЯ РАБОТА
НЕРАЗВЕТВЛЕННАЯ ЦЕПЬ СИНУСОИДАЛЬНОГО ТОКА. РЕЗОНАНС НАПРЯЖЕНИЙ
Цель работы: Ознакомиться с методикой исследования цепи при изменении ее параметров, выявить характерные признаки и особенности резонанса напряжений, научиться использовать стационарные и виртуальные измерительные приборы.
Теоретическое введение: (см. лаб 3 практикум № 000)

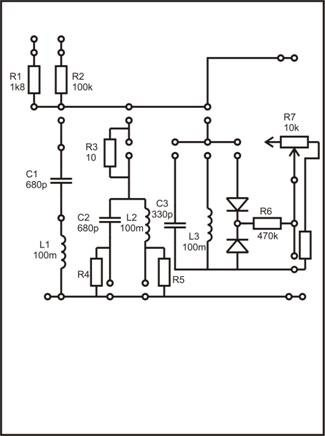

Рисунок 1 – Исследуемая схема
Рисунок 2 – Плата SO4201-6S
Оборудование для проведения работы и объекты исследования:
Работа проводится на оборудовании *****@***В качестве исследуемой платы используется плата SO4201-6S (рисунок 2). В качестве программного обеспечения к установке используется оболочка L@Bsoft, которая позволяет устанавливать необходимое напряжение, а также выводить напряжение полученное на схеме. В данной работе также используется Мультиметр MetraHit Plus.
Подготовка к работе:
1. Определить на плате места подключения измерительных приборов и подключения источника питания. Продумать совместное рациональное использование стационарного и виртуальных приборов.
2. Рассчитать резонансную частоту для предложенной схемы. Использовать формулы из практикума 977.
3. Нарисовать таблицы для записи результатов.
Порядок выполнения работы:
1. Подключить экспериментальную плату в панель UniTr@in.
2. Подключить питание к плате от аналогового выхода панели (ANALOG OUT)
3. Подключить измерительные приборы (использовать по необходимости аналоговые входы панели и Мультиметр)
4. На компьютере запустить программу L@Bsoft.
5. На генераторе выставить 75%, 1:1, SINE (Приборы => Источники напряжения => Генератор функций), вольтметр настроить на измерение переменного напряжения (АС), предел измерения 50В (Приборы => Измерительные приборы => Вольтметр)
6. Заполнить таблицу при частотах 15–25 кГц с шагом 1 кГц
f, кГц | Uc, В | Uк, В | Ua, В | I, мА |
15 | ||||
16 | ||||
… |
Обработка результатов:
Построить график зависимости I=y(f)
Построить векторные диаграммы для случая резонанса напряжений, индуктивного режима, емкостного режима.
