Радиационное кондиционирование. Справочник по выбору оборудования

РАДИАЦИОННОЕ КОНДИЦИОНИРОВАНИЕ СПРАВОЧНИК ПО ВЫБОРУ ОБОРУДОВАНИЯ
rbm KILMA

карточка 1

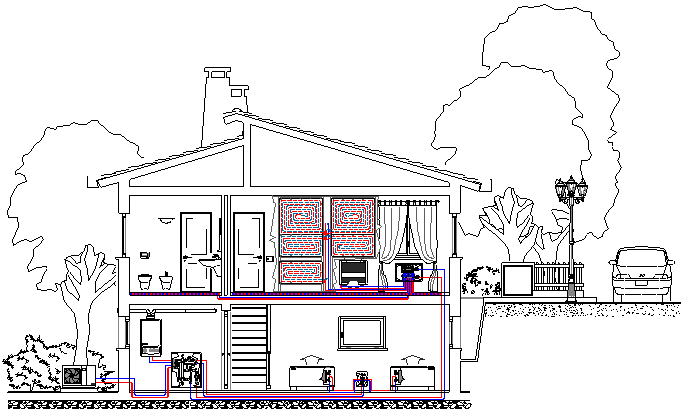

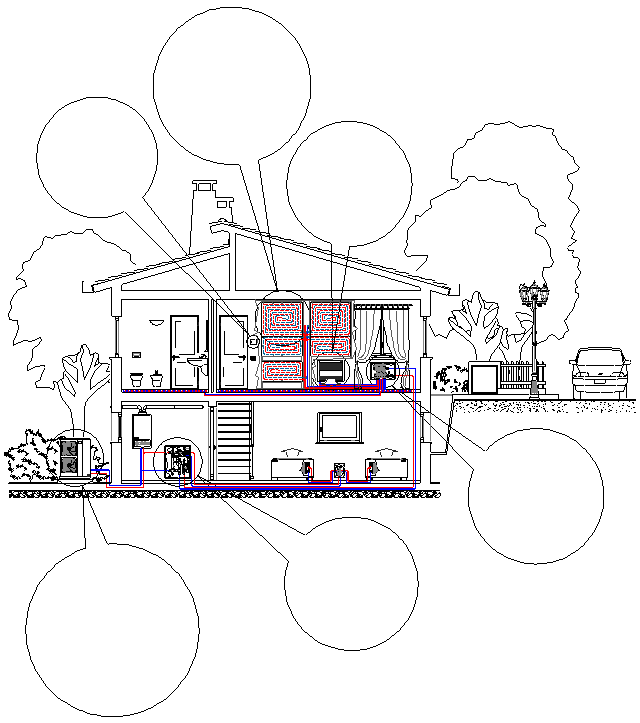

справка по оборудованию и распределению для систем с 1 контролируемой зоной

Характеристика		Под радиационной климатической системой с 1контролируемой зоной понимается комплексная система искусственного климата в квартире, способная работать с применением только одного комбинированного датчика температуры/влажности, называемого TH. Датчик устанавливается в наиболее представительном месте помещения, в котором будут поддерживаться соответствующие климатические параметры, (называемом 1 зона).
	Наиболее представительным местом квартиры является то, в окружении которого возможно зарегистрировать, в летнее время, аномальное и/или резкое изменение уровня относительной влажности, при котором наступает нежелательная конденсация на холодных излучающих поверхностях; таким местом обычно является гостиная/столовая или кухня, служащая столовой; в указанных местах установленный датчик TH позволяет контролировать комфортную температуру, относительную влажность в помещении в сочетании c контролем и коррекцией точки росы излучающих поверхностей.
В остальных помещениях квартиры могут устанавливаться датчики контроля температуры TS, используемые только в функциональных помещениях, которые будут только отапливаться, а также могут устанавливаться гигротермические датчики TSH в остальных помещениях с искусственным климатом. Функции, выполняемые хроно-термо-влаго реле TSH, позволяют только контролировать температуру точки росы на излучающих поверхностях (при достижении предельных значений обеспечивается своевременное закрытие питающей установки контролируемого помещения)

Пределы применения	Решение 1контролируемая зона может быть принято для жилых помещений средне-малого размера при соблюдении следующих предписаний: ·  Помещения, в которых должен поддерживаться искусственный климат радиационной системой, должны сообщаться между собой дверьми (не герметичными) и должны находиться только на одном уровне; ·  Общая площадь кондиционируемых помещений не должна превышать, по возможности, 100 м2; ·  Квартира не должна располагаться в зонах с чрезмерными уровнями влажности летом (например, на равнинной местности вблизи озер или полноводных рек); ·  В помещениях с летним кондиционированием, которые не входят в группу 1 зона*, не должны допускаться скопления большого количества людей на длительное время; и в них не должен поступать влажный наружный воздух. Поэтому необходимо, чтобы в таких помещениях не было открытых сообщений с наружной средой (дымоходные трубы, вытяжные колпаки, и т. д.); также необходимо избегать в период летнего кондиционирования таких условий, как проблемы с капиллярной влажностью (помещения с полами и стенами, установленными на насыпной основе без соответствующего дренажа); (*) термин 1 зона понимается как помещение, контролируемое только одним комбинированным датчиком температура/влажность TH. В случае, если помещения для кондиционирования не отвечают хотя бы одному, из перечисленных требований, необходимо планировать систему кондиционирования с 2 или более контролируемыми зонами.

	РАдиационный терминал
	В системе радиационного кондиционирования используются, в качестве конечного элемента (терминала), пол или потолок квартиры. Возможно использовать частично стены в комбинации с полом или потолком, в следующих случаях: - для интеграции мощности, выдаваемой системой; - при не возможности использования пола и потолка (видимые уклоны, присутствие настила или пол с ценной отделкой, волнистый потолок, не обычная форма или покрытие фресками и пр.); - для корректировки тепловой асимметрии и для выравнивания средней излучающей температуры окружающих поверхностей; Для правильного выбора конечного элемента наиболее подходящего специфическим требованиям необходимо ознакомиться с соответствующими эксплуатационными ограничениями и возможностями применения:
терминал	Преимущества и ограничения	Летняя отдача (*)
	·  Способствует в летнее время охлаждению в установках, изначально задуманных только для подогрева; ·  Тепловая инерция излучающего массива не способствует быстрому выходу на режим. Не рекомендуется при нерегулярном использовании или не постоянном использовании (только во время отпуска, в учреждениях, в номерах гостиниц); ·  Тепловая инерция не позволяет быструю коррекцию поверхностной температуры; поэтому, в случаях помещений, в которых собирается большое количество людей, рекомендуется использовать систему локального осушения, а не централизованного;	32 / 43 Вт/м2 (пол паркетный / керамический)
	·  Сверхнизкая тепловая инерция излучающего элемента позволяет быстрому выходу на режим системы, обычно не превышающему 15 минут; Рекомендуется в местах нерегулярного и не постоянного использования; ·  Быстрая корректировка поверхностной температуры позволяет применение системы с удаленным осушителем;	65¸70 Вт/м2 (гипсокартон)
	·  Желательно применение терминала на наружных стенах или объектах с обычным рассеиванием; В случае применения на внутренних не диспергентных стенах избегать затемнения, даже частичного, помещения и элементов обстановки. ·  Сохраняет все преимущества оконечного элемента на потолке;
(*) - излучающая поверхность, рассчитанная для летних потребностей в состоянии обеспечить тепловые зимние требования - условия среды отвечают 26°C 55% О. В.; точка росы 15.5°C; средн. температура воды 14.5 °C

	некоторые предписания
	Солнечные лучи, проникающие через окна представляют основную причину летнего нагрева внутри помещения. Во избежание лишних перегрузок системы искусственного климата в летнее время необходимо сократить насколько возможно проникновение солнечных лучей, прибегая к следующим средствам: - горизонтальные и/или вертикальные наружные козырьки для увеличения теневых конусов - наружные тенты - высокие кустарники с широкими листьями снаружи - внутренние шторы Все эти средства приводят к экономии энергии и увеличению эффективности системы охлаждения установки.
	Комфорт в помещении зависит, в основном, от излучающей температуры поверхностей помещения, в котором установлена система. Для уменьшения тепловых асимметрий между поверхностями (излучающими и не излучающими) а также для обеспечения достижения поверхностных температур, близких к значению температуры окружающего воздуха необходимо, чтобы остальные непрозрачные рассеивающие поверхности имели тепловую проходимость K не выше 0,50…0,60 [Вт /м² K].

	ОСУШЕНИЕ
	Осушение воздуха является необходимой функцией для достижения условий обеспечения комфорта в помещении, а также для обеспечения нормальной работы радиационной установки на фазе охлаждения воздуха в летнее время; осушение может быть осуществлено при помощи автономного оборудования для обработки воздуха, устанавливаемого в каждом помещении (точечное размещение) (осушение в каждой комнате) или осушение централизованное (одна осушающая машина на несколько помещений, на всю квартиру). Централизованное осушение предпочтительнее в условиях помещения, характеризующегося не значительным гигрометрическим притоком, типичным для этого случая является жилое помещение - квартира. При таком решении используется миграционное свойство водяного пара, отбирая пары из зоны с повышенным давлением (более влажное помещение) и перемещением их в зоны с более низким давлением (более сухие зоны). Таким образом становится возможным избежать точечного распределения осушенного воздуха в каком-либо помещении с искусственным климатом; осушитель таким образом может быть размещен в барицентрической позиции относительно обслуживаемых помещений. В альтернативном случае можно использовать горизонтальный осушитель потолочного типа для подачи осушенного воздуха непосредственно в каждую комнату искусственного климата, или использовать несколько встроенных осушителей. Предусмотреть один осушитель на каждые 80 ¸100 м2 площади квартиры; в любом случае объем помещения не должен превышать 300 м3; каждый осушитель способен отобрать влажность, выделяемую 5¸6 взрослыми людьми , занимающихся легкой физической деятельностью; каждый осушитель кроме того способен поглощать влагу, вносимую в помещение через открываемые двери и иные неплотности.

	ОХЛАДИТЕЛЬНЫЙ АГРЕГАТ
	Радиационный кондиционер использует следующие тепловые носители ( жидкости): зимой : горячая вода низкой температуры (T<40°C), производимая традиционным генератором, холодильным агрегатом в виде теплового насоса или поступающая от иного подобного источника; летом : холодная не охлажденная вода (T>12°C) производимая холодильным агрегатом или поступающая от иного подобного источника (артезианская вода, и пр.); конденсация избыточной влажности при работе специфического осушителя устраняется при помощи охлажденной воды необходимого стандарта в традиционном оборудовании. Такие рабочие температуры позволяют обеспечить энергетическую производительность выше той, которая достигается охладительными агрегатами традиционных климатических установок; Они позволяют помимо этого полнее использовать не значительные по тепловому качеству жидкости, поступающие из альтернативных энергетических источников, таких как, например: - артезианская вода, из канала или бассейна - вертикальные геотермические зонды закрытых контуров - закрытые подземные сети горизонтальных разработок Для оказания первичной эффективной помощи при предварительном выборе размера холодильного агрегата, который более подходит для покрытия требований того или иного помещения приводится таблица объемометрических данных при кондиционировании в летнее время для разных типологий зданий. Эти объемные зависимости - продукт анализа тепловых данных реальных установок, не учитывают нейтрализацию латентного окружающего тепла, поскольку это полностью ложится на систему осушения; и, наоборот, учтено в этих данных влияние тепловой нагрузки, необходимой для питания батареи до и после охлаждения самого осушителя для быстрого выбора охладительного агрегата только холодного или в виде теплового насоса
типология	Объемное отношение летнее
Исторические здания без экрана	Не изолированные здания без экранов	Здание, изолированное согласно Закону 10/91
Без экранов	С внутренними тентами	С наружными тентами
Промежуточный этаж		17 Вт/м3	18 Вт/м3	17 Вт/м3	14 Вт/м3	11 Вт/м3
Этаж последний или отдельный		23 Вт/м3	24 Вт/м3	23 Вт/м3	19 Вт/м3	12 Вт/м3
Учреждениястудии		Помещения без скопления публики Объемное отношение x 1,6
Коммерческие объекты		Помещения с не значительным скоплением публики (учреждения, открытые для приема публики, не большие коммерческие предприятия) Объемное отношение x 2,5
Предупреждение: Приведенная таблица Объемные отношения имеет своей целью предоставить специалисту быструю консультацию о максимальных и приблизительных значениях при определении мощности холодильного агрегата для установки искусственного климата в помещениях. Представленные в таблице данные не являются точными и служат только для предварительного проекта. Представленные данные при отсутствии точных измерений, могут служить, например, для выбора размера холодильного агрегата на фазе предварительных расчетов. Значения относятся к следующим параметрам: - внутренние условия: лето 25°C 60% ОВ - наружные условия: лето 32°C 40% ОВ - теплоизлучение, учтенное в таблице, относится к широте 45°N - геометрические пределы помещения: площадь пола максимум 100 m2, объем максимальный 300 m3, отношение остекленная площадь/стены по периметру составляет 20% - инфильтрация наружного воздуха рассчитана в пределах 0,25 объема/час - значения рассчитаны для нагрузки на всю квартиру. Для пиковых значений относительно излучающих оконечных терминалов объемное отношение увеличение составляет 15 %.

	регулирование
	Регулировочный блок KILMA REG1 разработан специально для управления радиационными установками искусственного климата. Разработанное программное обеспечение идеально подходит для работы в любых условиях и обеспечивает надежную защиту от образования поверхностной конденсации как в летнее время, так и при использовании установки в зимний период и обеспечивает климатический комфорт в обслуживаемом помещении Регулятор способен управлять, контролировать и поддерживать функционирование как оборудования, использующего стационарные тепловые носители, в горячем и холодном контуре, так и теплоносители в полевых условиях, обеспечивая термогигрометрическое регулирование помещений с искусственным климатом. Основные функции регулятора сводятся к следующему:

Функция	Описание
Управление 1 зоной		Регулятор управляет 1 комбинированным датчикомa температура/влажность TH; Может контролировать другие помещения при помощи термореле TS и термовлагореле TSH.
Регулирование в зимнее время		Климатическая компенсация: регулятор может изменять температуру подачи на установку в зависимости от внешней температуры.
Регулирование в летнее время		Контроль поверхностной конденсации: регулятор изменяет температуру подачи на установку в зависимости от температуры точки росы в “зоне 1”.
Функция Противозаморажи вания		Всегда включена.
Настройка Температуры		Возможно ввести в регулятор температуру комфорта и температуру ослабления в среде, контролируемой датчиком TH.
Пределы Температуры		Возможно устанавливать пределы температуры подачи на установку, обеспечивающие питание с надежными параметрами радиационного элемента (поверхностная температура).
Управление Смесителем		Возможность изменения температуры подачи на установку, как летом, так и зимой, посредством контроля приводного смесительного клапана.
Управление Котлом		Регулятор может дистанционно управлять котлом или насосом первичной горячей линии.
Управление холодильным Агрегатом		Регулятор может дистанционно управлять холодильным агрегатом или насосом холодной первичной линии.
Осушитель		Централизованное управление системой осушения среды.
Включение Кипятильника		Зимой, возможно временное отключение контура со стороны установки для обеспечения работы бойлера для горячей санитарной воды.
Управление насосом со стороны установки		Регулятор управляет насосом со стороны установки в зависимости от тепловой потребности, определенной комбинированным датчиком температура/влажность и термореле и/или термо-влаго-реле.
Программирование		Дневное или недельное программирование.
Программирование Включения		Управление по установленным настройкам включением и отключением установки.
Управление Аварийными сигналами		Регулятор может вырабатывать следующие виды аварийных сигналов: По минимальному давлению в установке, при возможной остановке котла; авария по реле давления потока; общая аварийная ситуация холодильного агрегата; выход из строя датчика или его отключение; неисправность осушителя,
Реестр Аварийных ситуаций		Регулятор может сохранять в памяти до 10 аварийных ситуаций
Удаленный привод		Возможность подсоединения удаленного терминала для контроля и дистанционного изменения функций регулятора.
Извлекаемая клеммная панель		Возможно извлекать клеммную панель для облегчения подсоединений или замены.
Датчик		Датчики NTC: максимальная достоверность параметров и легкость установки.
Внешний Трансформатор		Внешний трансформатор малой мощности. Потребляемая мощность только 20W при 24V переменного тока
