Подключение въездной стойки автопарковки
к внешнему контроллеру.

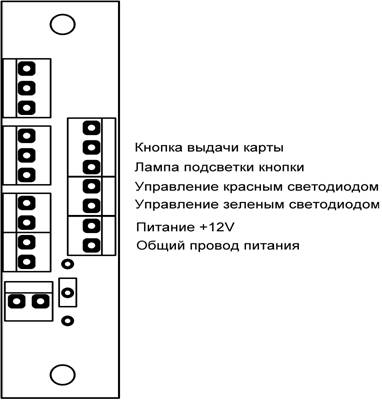

Подключение внешних органов управления и индикации:
«Кнопка выдачи карты» - выход «сухой контакт» - при нажатии на кнопку, расположенную на передней панели стойки. Этот выход соединяется с общим проводом питания.
«Лампа подсветки кнопки» - вход «отрицательный» – при соединении входа с общим проводом питания загорается лампа, расположенная в кнопке выдачи карты.
Управление возможно выходом типа «сухой контакт» или «открытый коллектор» - 50мА.
«Управление красным светодиодом» - вход «отрицательный» – при соединении входа с общим проводом питания загорается красный светодиод, расположенный на передней панели стойки. Управление возможно выходом типа «сухой контакт» или «открытый коллектор». – 25мА
«Управление зеленым светодиодом» - вход «отрицательный» – при соединении входа с общим проводом питания загорается зеленый светодиод, расположенный на передней панели стойки. Управление возможно выходом типа «сухой контакт» или «открытый коллектор». – 25мА
Питание +12V не более 100мА.

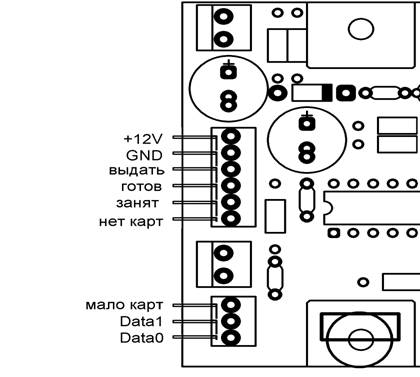

Подключение модуля выдачи карт:
+12V - Питание модуля выдачи карт. Импульсный ток до 1 А.
GND - Общий провод питания.
«Выдать» – вход «отрицательный» - при соединении входа с общим проводом питания происходит выдача карты в щель на передней панели стойки. Управление возможно выходом типа «сухой контакт» или «открытый коллектор».
«Готов» – выход «TTL 5V» - Если модуль выдачи готов к следующему циклу работа, то на выходе высокий логический уровень.
«Занят» – выход «TTL 5V» - Пока карта не извлечена из щели на передней панели, на выходе присутствует высокий логический уровень.
«Нет карт» - выход «TTL 5V» - Если закончились карты в бункере модуля, на выходе присутствует высокий логический уровень.
«Мало карт» - выход «открытый сток» - В нормальном состоянии притянут к GND. Если карты в бункере модуля заканчиваются, выход переходит в 3-е состояние. Для формирования логической единицы необходима подтяжка выхода к +5V резистором не менее 100 Ом.
Data0, Data1 – выходы считывателя карт.
Соответствие цвета провода в кабеле контакту:
Подключение диспенсера:
+12V – красный
GND – черный
Выдать – зеленый
Готов – коричневый
Занят – фиолетовый
Нет карт – серый
Мало карт – оранжевый
DATA1 – синий
DATA0 – желтый
Подключение нагревателя:
Подключение осуществляется к винтовому клемнику расположенному на задней стенке корпуса стойки. Нагреватель питается напряжением 12V. Ток потребления 6А. Тип сопротивления нагревательного элемента – активное. Полярность напряжения значения не имеет.
