Требования к качеству бетонно-щелевых полов

Приложение к

Извещению №17/2012 от «28» мая 2012г.

Требования к качеству бетонно-щелевых полов

Сталь для армирования должна быть сварочной со стальными ребрами (стенками) с показателем усилия натяжения не менее 410 мПа

Для очень тонких балок допускается более тонкий слой покрытия, т. е. арматура должна находиться в середине +- 5мм и покрытие должно быть не менее 10 мм. Это при условии, что выполняются возрастающие требования к стабильности, упомянутой в разделе, описывающем процедуры контроля. «Очень тонкой» считается балка, толщина которой на высоте 25 мм от низа балки менее чем 60 мм (Смотрите рисунок в английском тексте).

Во время процесса затвердевания бетон должен быть защищен до такой степени, чтобы не образовались трещины от сжатия пластификатора и, таким образом, сохранилось необходимое количество воды /влаги для гидратации цемента.

Обычная нагрузка

При расчетах нагрузки следует учитывать:

Вертикально равномерно распределенная нагрузка q

Вертикальная нагрузка Q (в одной точке) распределенная по площади 0,1 х ширина балки, но не более 0,1 х 0,1 м

Вертикальная нагрузка может быть приложена к любой точке тестируемого элемента, но не одновременно с равномерно распределенной нагрузкой.

Элементы должны соответствовать следующим характеристикам:

q = 4 KN/ м2

Q = 1KN х длина элемента в метрах, не менее 2KN

Прогиб и трещины

Допустимый прогиб не должен превышать 1/ 400 ширины пролета при вышеуказанных нагрузках. Для «очень тонких элементов» прогиб не должен превышать 1/1000 от ширины пролета

Трещины на основании не должны превышать 0,2 мм

Макс. поглощение влаги 5%

Допустимые отклонения

Определения

Lo : длина элементов, включая соединения/ швы

Lb : основная длина– намеченная длина при производстве

Wo : ширина элемента, включая соединения/ швы

Wb : основная ширина элемента – намеченная длина при производстве

T: желательная толщина элемента

S: желательная ширина открытия щели

Длина : Lb = Lo – 4 +/-3 mm

Ширина: Wb = Wo -3 +/-3mm

Толщина: T = T+/- 4mm

Щель: S= S +/-2mm

Kote Высота : макс. Отклонения :Lo/400 и макс 4мм

Покоробленность: макс. 3мм Покоробленность –это отклонение одной точки угла от 3 других угловых точек.

Процедуры тестирования:

Контрольные процедуры должны быть проведены не позднее 2 недель после того, как деталь щелевого пола была вытащена из формы. Если некоторые из предъявляемых требований не были выполнены, то процедуры могут быть проведены еще раз через 28 дней после затвердевания.

Тесты на прочность:

Элементы помещаются на скамью для тестирования. Точечные грузы располагаются в предположительно слабых местах. Тест на распределенную нагрузку – вертикальный равномерно распределенный груз. Допускается, что проверяемая деталь может треснуть при приложении нагрузки в 2,5 раза, превышающей нормальную.

Это значит, что при тестировании необходимо применять следующую нагрузку:

q = 10 KN/ m2

Q = 2,5 KN

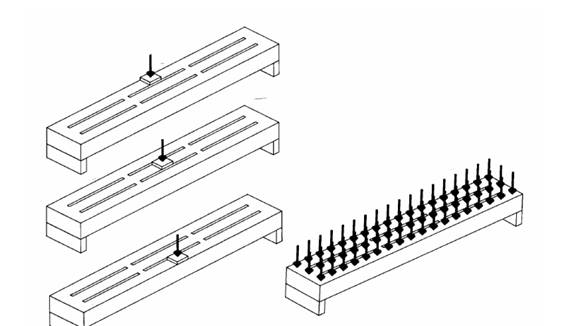

Ниже представленный чертеж показывает образцы приложения нагрузки на элемент во время тестирования.

Тест на водопоглощение

1.  Образец размером 200 мм должен быть разрезан

2.  Образец помещается в воду t 20 С (+/- 5 С) на 48 часов. Затем она удаляется из воды и взвешивается. Этот вес называется «мокрый вес».

3.  Образец остается в эксикаторе для высыхания при t 105 С (+/- 5 С) в течение 5 дней. После высыхания он взвешивается. Этот вес называется «сухой вес».

4.  Разница веса – «водопоглощение».

5.  Вес металла использованного для армирования вычитается из сухого веса и таким образом определяется вес «сухого бетона».

6.  Показатель водо-поглащения определяется по следующей формуле:

водопоглощение х 100/ вес сухого бетона

Максимально допустимый уровень поглощения 5%
