Видеоняня BM-268
| Данная система, оснащенная беспроводным цветным ЖК-дисплеем 2,5", обеспечивает беспроводную передачу изображения и звука. Она идеально подходит для наблюдения за маленькими детьми, обеспечения безопасности жилища, для систем наблюдения в офисе или на складе. Максимальное расстояние уверенного приема видео и аудиосигнала с камеры на монитор комплекта - около 150 м (на открытом пространстве). Дальность связи при работе в помещении зависит от материала стен и конструкции помещения. |
К 3-м новым важным функциям данного комплекта относится:
- возможность подключения любого источника аудио/видео-сигнала (DVD, ТВ, УКВ-радио и т. д.) к блоку камеры с последующей трансляцией и просмотром его на мониторе. автоматическое переключение с трансляции изображения от видеоисточника (через AV-вход на блоке камеры) на трансляцию изображения и звука от камеры при появлении звуков в комнате ребенка. автосканирование по камерам (если в комплект приобретаются дополнительные камеры)
Комплект поставки
Убедитесь в том, что в комплект поставки входят следующие элементы:
Камера - 1 шт. Монитор - 1 шт. Адаптер питания AC/DC 9В, 500мА - 1 шт. (для монитора) Адаптер питания AC/DC 9В, 300мА - 1 шт. (для камеры) Аудио/видео кабель - 1 шт.Органы управления видеоняни
|
|

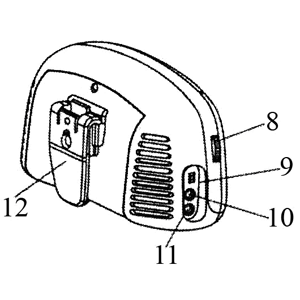

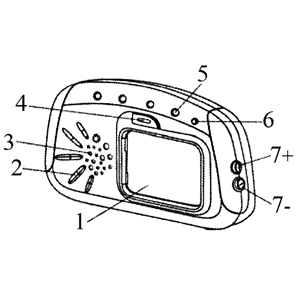

Монитор видеоняни - вид спереди | Монитор видеоняни - вид сзади |
|
|
Блок камеры видеоняни - вид спереди | Блок камеры видеоняни - вид сзади |
Инструкция по безопасности
Чтобы исключить возможность возникновения пожара, травм или повреждения устройства, внимательно ознакомьтесь с данной инструкцией.
- Перед началом использования устройства внимательно ознакомьтесь с инструкцией по безопасности и работе; Сохраните инструкцию для дальнейшего использования; Необходимо соблюдать все предостережения, напечатанные на устройстве и приведенные в руководстве; Вода и влажность: данная система предназначена для использования только внутри помещений. Не допускайте попадания на устройство влаги. Не рекомендуется использовать устройство вблизи воды, например, рядом с ванной, мойкой, стиральной машиной, вблизи бассейна, в сыром подвале и т. п.; Не устанавливайте устройство на поверхности, которые могут блокировать вентиляционные отверстия, например кровать, диван, ковер. Не устанавливайте устройство в шкафу, в книжной полке, то есть там, где может быть затруднена циркуляция воздуха через вентиляционные отверстия; Не устанавливайте устройство вблизи источников тепла, таких как, обогреватели, батареи отопления, печи и т. п.; Кроме батарей, устройства могут питаться от адаптеров; Для очистки устройства от пыли используйте сухую мягкую ткань. Не используйте воду; Всегда извлекайте батареи из монитора и камеры, отключайте адаптер питания от сети, если система не используется в течение длительного времени.
Случаи, требующие обращения в сервисный центр:
Падение устройства; Попадание влаги внутрь устройства; Устройство не функционирует нормально; Повреждение корпуса устройства.Батареи:
При замене, используйте батареи такого же или аналогичного типа; При утилизации старых батарей, не допускайте загрязнения окружающей среды.Для передачи данных система использует радиоволны. Мощность передатчика системы незначительна (10 мВт) и совершенно безвредна для человека и домашних животных. Несоблюдение инструкций при установке или использовании устройства может привести к возникновению помех в работе телевизионной и радио аппаратуры. Если помехи в работе телевизионных или радио приемников возникают при включении устройства и исчезают при его выключении, т. е. непосредственно связаны с работой устройства, Вы можете избавиться от помех, выполнив следующие действия:
- Переместить или переориентировать принимающую антенну; Увеличить расстояние между приемником и устройством; Для подключения устройства и приемника использовать розетки несвязанных между собой электрических сетей; Обратиться к поставщику оборудования или квалифицированному специалисту по настройке теле/радиооборудования.
В системе должны использоваться экранированные кабели. При использовании неэкранированных кабелей могут возникать помехи при приеме теле и радиосигнала. Не допускается самостоятельная модификация устройства Пользователем.
Подключение источника питания
В качестве источника питания бэби монитора могут использоваться как батареи, так и адаптеры питания AC/DC 9В.
Использование батарей
Для питания камеры и монитора требуется элементы питания AA-типа (камера - 4 шт., монитор - 5 шт.). Чтобы увеличить срок службы рекомендуется использование алкалайновых батарей.
Установка элементов питания:
Камера:
Монитор:
Откройте крышку отсека батарей, расположенную сзади устройства; Установите 5 батарей типа AA, соблюдая полярность; Закройте крышку отсека для элементов питания.Примечания:
Если индикатор питания камеры или монитора становится оранжевым или ухудшается видеоизображение, значит, пора менять батареи. Не используйте совместно новые и старые батареи. Не используйте совместно алкалайновые, обычные батареи или аккумуляторы. Если устройство не используется в течение длительного времени, извлеките батареи.Использование перезаряжаемых батарей
ВНИМАНИЕ! Вследствие особенности конструкции схемы зарядки аккумуляторов, обычные перезаряжаемые элементы питания, находящиеся в продаже (Varta, GP, Sanyo, Duracell и пр.) могут не заряжаться. В этом случае Вам нужно сделать следующее:

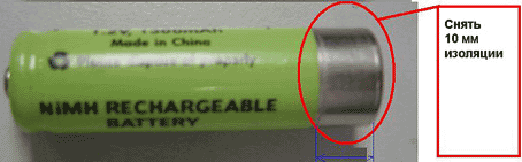

| На одном из аккумуляторов для монитора необходимо аккуратно ножом или лезвием снять пластиковую изоляцию, как показано на рисунке справа. Такой аккумулятор (со снятой изоляцией) устанавливается в блок монитора в крайнее левое посадочное место. |
*Остальные 4 аккумулятора для монитора и 4 в блок камеры не требуют снятия изоляции.
Использование адаптера AC/DC
Внимание! В комплект поставки входят 2 адаптера: 9В, 300мА - для блока камеры и 9В, 500мА - для монитора!
Установка адаптера:
Неправильное использование адаптера питания может привести к повреждению устройства.
Срок службы батарей ограничен, поэтому, при длительной работе, для питания камеры и монитора рекомендуется использовать адаптеры.
Используйте только адаптеры питания, входящие в комплект поставки.
Монитор имеет встроенную схему зарядки аккумуляторов. Поэтому перед подключением адаптера питания убедитесь в том, что в отсеке батарей устройства отсутствуют батареи или установлены специальные аккумуляторы типа NiMH.
Перезарядка
Монитор имеет встроенную схему зарядки аккумуляторов. Вы можете вставить в отсек батарей аккумуляторы для зарядки.
Если индикатор разряда элементов питания стал оранжевым - необходимо зарядить их.
Монитор переходит в режим зарядки автоматически, если к нему подключить адаптер питания.
Выбор канала
Чтобы избежать помех от других источников сигнала, устройство имеет 4 частотных канала передачи данных. Чтобы добиться максимального качества изображения и звука установите подходящий канал на камере и мониторе при помощи кнопки 4). Используемая частота бытового диапазона (2,4 ГГц) оптимальна как для распространения радиоволн, так и для влияния на другие радиоприемные устройства, которые могут использоваться в Вашем доме.
Включение/выключение ЖК-дисплея
Переключатель включения/выключения ЖК-дисплея (9) предназначен для экономии энергии. Если при включенной камере отключить ЖК-дисплей монитора, Вы не будете видеть изображения, но, по-прежнему, будете слышать звук, передаваемый камерой. При этом устройство потребляет меньшее количество энергии. После включения ЖК-дисплея, Вы снова сможете видеть изображение на мониторе.
Активация голосом
Для установки режима - переведите переключатель 3 на блоке камеры в положение AUTO. Как только уровень звука в помещении превысит уровень фона помещения, блок камеры автоматически начнет передавать изображение и звук от встроенной камеры и микрофона на монитор.
Если звуковой сигнал в помещении будет слабее - блок камеры автоматически начнет передавать изображение от источника, подключенного ко входу 5 блока камеры. Если на входе 5 нет видео или аудиосигналов - блок камеры не будет ничего передавать на монитор и будет находиться в режиме ожидания.
ПРИМЕЧАНИЕ! Дисплей монитора автоматически отключится, если блок камеры выключен или не передает никакой информации на монитор.
Для отключения режима активации просто переведите переключатель 3 на блоке камеры в положение AV или CAMERA.
Сканирование по каналам (по камерам)
В случае покупки к комплекту дополнительных блоков камер (аналогичных камере комплекта) пользователь может организовать автопереход по ним и просматривать в течении 5 секунд изображение от каждой камеры на одном мониторе.
Для активации этого режима нажмите и удерживайте кнопку 4 выбора каналов на мониторе до тех пор, пока не начнем мигать индикатор 6 (SCAN) на мониторе. Если у вас 2 камеры, то на мониторе Вы будете наблюдать 5 секунд изображение от 1-й камеры, а затем 5 секунд - от второй.
Режимы работы
Переключатель 3 на блоке камеры установлен в положение AUTO - режим, когда система автоматически переключает трансляцию изображения от видеоисточника (через AV-вход на блоке камеры) на трансляцию изображения и звука от камеры и микрофона, встроенных в блок камеры при появлении звуков в комнате ребенка.
Если уровень звука ниже определенного уровня, система в первую очередь будет транслировать информацию с видеовхода (разъем 5 на блоке камеры). Это очень удобно, например, если Вы не можете смотреть фильм на DVD или программы на телевизоре в комнате, где спит ребенок. Просто подключите DVD к блоку камеры, и фильм будет транслироваться через блок камеры на монитор, который Вы можете смотреть, находясь на значительном расстоянии от камеры (в другой комнате или в саду загородного дома).
Переключатель 3 на блоке камеры установлен в положение CAMERA - режим, при котором на монитор будет передаваться только изображение от камеры и микрофона, встроенного в блок камеры.
Переключатель 3 на блоке камеры установлен в положение AV - режим, при котором на монитор будет передаваться только аудио/видео-сигнал от внешнего источника (DVD, ТВ, УКВ-радио и т. д.), который подключен при помощи кабеля в разъем 5 на блоке камеры.
Использование ИК технологии ночного видения
Технология ночного видения позволяет камере получать изображение в темноте или при очень слабом освещении. При включении этой функции на мониторе будет отображаться черно-белое изображение объектов, расположенных на расстоянии в пределах 2 метров.
В камеру бэби монитора встроен датчик света. При наступлении темноты или при недостаточном освещении, камера автоматически переключится в режим ночного видения, что позволит Вам сэкономить заряд элементов питания.
Выходной аудио/видео канал
Вы можете подключать монитор к видеомагнитофону, для записи изображения. Также, Вы можете подключить монитор к телевизору, оснащенному функцией "картинка в картинке". Это позволяет наблюдать за контролируемой зоной при просмотре телевизионных программ.
Разъем выходного аудио/видео канала расположен с левой стороны монитора (AV OUTPUT).
Регулировка яркости ЖК-дисплея
При помощи кнопок BRIGHTNESS + и -, которые находятся на правой стороне монитора, Вы можете установить необходимый уровень яркости дисплея.
ВНИМАНИЕ! Не забудьте снять с объектива камеры черный пластиковый колпачок, который предохраняет линзу камеры от пыли и царапин во время транспортировки и хранения.
Устранение неисправностей
Неисправность | Возможная причина - способ устранения |
Отсутствует прием |
|
Изображение не отображается, но звук слышен |
|
Отображается черно-белое изображение |
|
Производитель и поставщик не несут никакой ответственности за любые форс-мажорные случаи, произошедшие в процессе использования данного устройства. Модификация схем, не ухудшающая параметров устройства, производится производителем без уведомления.
