Как получить больше мощности от источника ограниченной мощности (генератор, госсеть с ограничением по мощности)
Симметрирующий трансформатор ТСТ производства Интер электро» позволяет подключать более энергоемкие устройства или использовать генератор меньшей мощности
На рисунках показаны примеры использования симметрирующих трансформаторов при питании от генератора напряжения.
Расчет минимально необходимой мощности генератора.
Например, у нас в хозяйстве есть лампочка, компьютер и электрогазонокосилка. Мощность генератора определяется как утроенная мощность максимальной предполагаемой нагрузки на одну фазу.
Самый мощный электроприемник - электрогазонокосилка (3,3 кВА). Умножаем мощность самого энергоемкого прибора на три. 3,3 кВА * 3 = 10 кВА. Таким образом, для электроснабжения необходимо использовать генератор мощностью не менее 10 кВА.

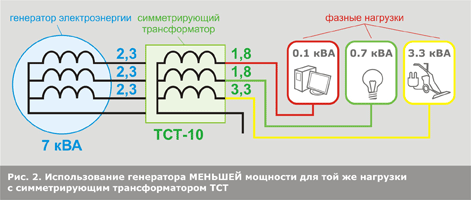

Использование генератора меньшей мощности совместно с трансформатором ТСТ для той же группы приборов
Как мы уже выяснили, при наличии фазного портебителя мощностью 3,3 кВА, минимально необходимая мощность генератора электроэнергии должна составлять 10 кВА.
Однако при использовании симметрирующего трансформатора ТСТ мощностью 10 кВА можно заменить генератор мощностью 10кВА на генератор мощностью 7 кВА (рис. 2).
Симметрирующий трансформатор ТСТ мощностью 10 кВА позволяет подключить на одну фазу нагрузку максимально 3,33 кВА (10кВА/3). Если остальные две фазы загружены настолько, что суммарная мощность нагрузок не превышает 7 кВА (мощность генератора), то симметрирующий трансформатор ТСТ симметрирует нагрузки таким образом, что генератор воспринимает их как равномерно распределенные (не воспринимает перекос нагрузки как недопустимый).
Таким образом, для той же группы приборов, можно использовать генератор меньшей мощности - 7 кВА (или 2,33 кВА на фазу).

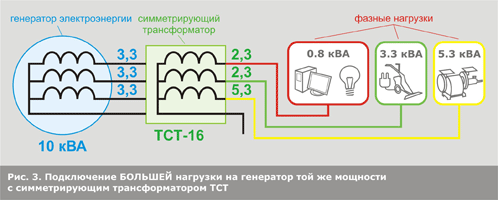

Увеличение нагрузки при использовании того же генератора совместно с трансформатором ТСТ.
Использование генератора МЕНЬШЕЙ мощности целесообразно в том случае, если Вы планируете приобретать новый генератор. Если Вы уже приобрели генератор, мы поможем Вам максимально использовать его возможности.
Как мы уже писали выше, генератор мощность 10 кВА позволяет подключать максимально 3,3 кВА на фазу. При использовании симметрирующего трансформатора ТСТ мощностью 16 кВА совместно с генератором на одну из фаз можно подключить нагрузку до 5,33 кВА (16 кВА/3). Суммарная нагрузка на терх фазах не должна превышать 10 кВА (мощность генератора).
Симметрирующий трансформатор ТСТ симметрирует нагрузки таким образом, что генератор не воспринимает перекос нагрузки как недопустимый, то есть воспринимает нагрузки как равномерно распределенные. Таким образом, используя тот же генератор мы можем увеличить нагрузку - подключить более энергоемкий прибор или группу приборов с мощностью, превышающей мощность 1-й фазы генератора.
Приводной бензиновый, дизельный или газовый двигатель для генератора потребляет топлива тем больше, чем больше мощность генератора и зачастую не зависит от мощности подключенных к нему приборов. Основная функция симметрирующего трансформатора ТСТ при работе от генератора - компактное (равномерное) перераспределение нагрузки, которая позволяет обеспечить генератором меньшей мощности ту же группу потребителей.
