Каталог продукции “ Arbonia ” (Германия)

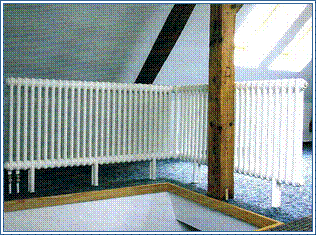

Стальные трубчатые радиаторы Arbonia
Назначение. Радиаторы стальные Arbonia (Германия) предназначены для применения в системах водяного отопления жилых, административных зданий.
Основные параметры. Рабочее давление - 12 атмосфер, опрессовочное - 18 атмосфер. Максимальная температура теплоносиС. Уровень Ph = 7,5 - 8,5.
Конструкция. Радиаторы представляют собой стальные отопительные приборы колончатой конструкции. Собраны из секций длиной 45 мм, соединенных друг с другом с помощью сварки в коллекторной части.
Защитное покрытие. Поверхность радиаторов проходит пять стадий обработки: две стадии очистки, грунтовка, окраска порошковой эмалью в электростатическом поле, тепловая обработка.
Складская программа. Все цены в таблице указаны за одну секцию радиатора с боковой подводкой 3/4", белого цвета. На складе поддерживается запас радиаторов от 6 до 30 секций в четной разбивке. Цены на крепеж можно узнать в разделе «Комплектующие к радиаторам Arbonia».
|
Таблица моделей и цен:
Артикул
| Межцентровое расстояние (мм)
| Высота секции (мм)
| Глубина секции (мм)
| Теплоотдача секции (Вт)
| Цена (евро)
| 3057
| 500
| 570
| 105
| 109
| 14.20
| 3050
| 430
| 500
| 105
| 98
| 13.80
| 3037
| 300
| 370
| 105
| 69
| 13.60
| 2057
| 500
| 570
| 65
| 80
| 13.00
|
Заказные модели
|
Стандартное исполнение. Все цены в таблице указаны за одну секцию радиатора с боковой подводкой 3/4 или 1/2", белого цвета. Наценки за цветное исполнение, подключения, угловые и полукруглые изделия можно посмотреть в разделе "Нестандартное исполнение". Цены на крепеж можно узнать в разделе «Комплектующие к радиаторам Arbonia».
|
Таблица моделей и цен:
Артикул
| Межцентровое расстояние (мм)
| Высота секции (мм)
| Глубина секции (мм)
| Теплоотдача секции (Вт)
| Цена (евро)
| 2019
| 120
| 190
| 65
| 19
| 10.35
| 2026
| 190
| 260
| 65
| 24
| 10.61
| 2030
| 230
| 300
| 65
| 29
| 10.74
| 2035
| 280
| 350
| 65
| 34
| 11.00
| 2040
| 330
| 400
| 65
| 38
| 11.25
| 2045
| 380
| 450
| 65
| 44
| 11.51
| 2050
| 430
| 500
| 65
| 49
| 11.90
| 2055
| 480
| 550
| 65
| 55
| 12.03
| 2060
| 530
| 600
| 65
| 59
| 12.29
| 2075
| 680
| 750
| 65
| 74
| 13.07
| 2090
| 830
| 900
| 65
| 90
| 13.84
| 2100
| 930
| 1000
| 65
| 98
| 14.23
| 2110
| 1030
| 1100
| 65
| 107
| 14.75
| 2120
| 1130
| 1200
| 65
| 116
| 15.91
| 2150
| 1430
| 1500
| 65
| 142
| 20.18
| 2180
| 1730
| 1800
| 65
| 167
| 23.93
| 2200
| 1930
| 2000
| 65
| 188
| 27.17
| 2220
| 2130
| 2200
| 65
| 205
| 29.75
| 2250
| 2430
| 2500
| 65
| 233
| 33.37
| 2280
| 2730
| 2800
| 65
| 261
| 38.16
| 2300
| 2930
| 3000
| 65
| 279
| 41.40
| 3019
| 120
| 190
| 105
| 27
| 11.00
| 3026
| 190
| 260
| 105
| 35
| 11.38
| 3030
| 230
| 300
| 105
| 41
| 11.64
| 3035
| 280
| 350
| 105
| 48
| 12.03
| 3040
| 330
| 400
| 105
| 55
| 12.42
| 3045
| 380
| 450
| 105
| 62
| 12.81
| 3050
| 430
| 500
| 105
| 69
| 13.50
| 3055
| 480
| 550
| 105
| 74
| 13.58
| 3060
| 530
| 600
| 105
| 81
| 14.23
| 3075
| 680
| 750
| 105
| 101
| 15.14
| 3090
| 830
| 900
| 105
| 119
| 16.17
| 3100
| 930
| 1000
| 105
| 131
| 16.95
| 3110
| 1030
| 1100
| 105
| 143
| 19.15
| 3120
| 1130
| 1200
| 105
| 156
| 22.38
| 3150
| 1430
| 1500
| 105
| 192
| 28.85
| 3180
| 1730
| 1800
| 105
| 228
| 35.57
| 3200
| 1930
| 2000
| 105
| 254
| 38.81
| 3220
| 2130
| 2200
| 105
| 279
| 42.69
| 3250
| 2430
| 2500
| 105
| 316
| 49.16
| 3280
| 2730
| 2800
| 105
| 352
| 54.98
| 3300
| 2930
| 3000
| 105
| 376
| 59.51
| 4019
| 120
| 190
| 145
| 35
| 12.68
| 4026
| 190
| 260
| 145
| 46
| 12.94
| 4030
| 230
| 300
| 145
| 53
| 13.19
| 4035
| 480
| 350
| 145
| 63
| 13.45
| 4040
| 330
| 400
| 145
| 70
| 13.71
| 4045
| 380
| 450
| 145
| 78
| 14.23
| 4050
| 430
| 500
| 145
| 87
| 14.88
| 4055
| 480
| 550
| 145
| 95
| 15.39
| 4060
| 530
| 600
| 145
| 104
| 16.17
| 4075
| 680
| 750
| 145
| 128
| 18.11
| 4090
| 830
| 900
| 145
| 150
| 20.83
| 4100
| 930
| 1000
| 145
| 166
| 22.64
| 4110
| 1030
| 1100
| 145
| 181
| 24.84
| 4120
| 1130
| 1200
| 145
| 197
| 28.20
| 4150
| 1430
| 1500
| 145
| 242
| 38.81
| 4180
| 1730
| 1800
| 145
| 287
| 45.28
| 4200
| 1930
| 2000
| 145
| 319
| 50.45
| 4220
| 2130
| 2200
| 145
| 349
| 55.62
| 4250
| 2430
| 2500
| 145
| 395
| 63.39
| 4280
| 2730
| 2800
| 145
| 440
| 72.05
| 4300
| 2930
| 3000
| 145
| 470
| 77.62
| 5018
| 110
| 180
| 185
| 39
| 15.26
| 5026
| 190
| 260
| 185
| 53
| 15.52
| 5030
| 230
| 300
| 185
| 64
| 15.65
| 5035
| 280
| 350
| 185
| 74
| 15.91
| 5040
| 330
| 400
| 185
| 85
| 16.17
| 5045
| 380
| 450
| 185
| 97
| 17.08
| 5050
| 430
| 500
| 185
| 107
| 17.46
| 5055
| 480
| 550
| 185
| 117
| 18.11
| 5060
| 530
| 600
| 185
| 127
| 18.76
| 5075
| 680
| 750
| 185
| 157
| 21.73
| 5090
| 830
| 900
| 185
| 185
| 24.32
| 5100
| 930
| 1000
| 185
| 204
| 26.00
| 5110
| 1030
| 1100
| 185
| 221
| 30.27
| 5120
| 1130
| 1200
| 185
| 240
| 34.93
| 5150
| 1430
| 1500
| 185
| 288
| 46.83
| 5180
| 1730
| 1800
| 185
| 343
| 55.62
| 5200
| 1930
| 2000
| 185
| 378
| 62.09
| 5220
| 2130
| 2200
| 185
| 413
| 68.04
| 5250
| 2430
| 2500
| 185
| 465
| 77.62
| 5280
| 2730
| 2800
| 185
| 516
| 86.41
| 5300
| 2930
| 3000
| 185
| 550
| 93.14
| 6018
| 110
| 180
| 225
| 45
| 17.85
| 6026
| 190
| 260
| 225
| 62
| 18.11
| 6030
| 230
| 300
| 225
| 76
| 18.24
| 6035
| 280
| 350
| 225
| 88
| 18.76
| 6040
| 330
| 400
| 225
| 100
| 19.40
| 6045
| 380
| 450
| 225
| 113
| 19.79
| 6050
| 430
| 500
| 225
| 126
| 20.44
| 6055
| 480
| 550
| 225
| 138
| 21.34
| 6060
| 530
| 600
| 225
| 151
| 21.99
| 6075
| 680
| 750
| 225
| 184
| 25.23
| 6090
| 830
| 900
| 225
| 219
| 28.46
| 6100
| 930
| 1000
| 225
| 241
| 30.40
| 6110
| 1030
| 1100
| 225
| 263
| 35.96
| 6120
| 1130
| 1200
| 225
| 280
| 41.40
| 6150
| 1430
| 1500
| 225
| 335
| 55.62
| 6180
| 1730
| 1800
| 225
| 399
| 65.97
| 6200
| 1930
| 2000
| 225
| 442
| 73.74
| 6220
| 2130
| 2200
| 225
| 482
| 80.85
| 6250
| 2430
| 2500
| 225
| 541
| 91.85
| 6280
| 2730
| 2800
| 225
| 602
| 104.13
| 6300
| 2930
| 3000
| 225
| 642
| 111.25
|
|
Радиаторы Arbonia со встроенным термовентилем (VIP)
|
Стальные трубчатые радиаторы изготавливаются со встроенным термовентилем с верхним и нижним расположением. Подводки на 1/2" – входа и выхода приварены на 1-й и 2-й секциях со стороны вентиля. Данная система рассчитана на 2-х трубное присоеди-нение, но через специальные вентили может присоединяться и к однотрубной системе.
Примечание. На нижнем встроенном термовентиле предусматривается 2 крана Маевс-кого. Оцинковка возможна только для радиаторов с верхним встроенным термовентилем. При угловом или изогнутом исполнении первые три секции не могут быть изогнутыми или угловыми (при встроенном термовентиле). Изогнутые или угловые радиаторы делают со встроенным термовентилем только верхнего исполнения. Максимальная длина для трубчатых радиаторов со встроенным термовентилем находится в соответствии с технической документацией для трубчатых радиаторов.
Рабочие параметры. Рабочее давление: 10 ÷ 12 бар. Максимальная температура теплоносиºС.
Параметры подводки.
- Стандартное 1/2" – присоединение снизу (внутренняя резьба). Межцентровое расстояние 50 мм. - Вариант: 3/4" – присоединение снизу (наружная резьба): + 7,7 €.
ТВВ – верхнее расположение термовентиля (складская программа).
ТНН – нижнее расположение термовентиля. (под заказ)
|
Таблица моделей и цен:
Артикул
| Межцентровое расстояние (мм)
| Высота секции (мм)
| Теплоотдача секции (Вт)
| Цена (Евро)
| 3057/08 N69 твв
| 500
| 570
| 872
| 209
| 3057/10 N69 твв
| 500
| 570
| 1090
| 237
| 3057/12 N69 твв
| 500
| 570
| 1308
| 265
| 3057/14 N69 твв
| 500
| 570
| 1526
| 294
| 3057/16 N69 твв
| 500
| 570
| 1744
| 322
| 3057/18 N69 твв
| 500
| 570
| 1962
| 351
| 3057/20 N69 твв
| 500
| 570
| 2180
| 379
| 3057/22 N69 твв
| 500
| 570
| 2398
| 407
| 3057/24 N69 твв
| 500
| 570
| 2616
| 436
| 3057/26 N69 твв
| 500
| 570
| 2834
| 464
| 3057/28 N69 твв
| 500
| 570
| 3052
| 493
| 3057/30 N69 твв
| 500
| 570
| 3270
| 521
| 3057/08 N69 твн
| 500
| 570
| 872
| 249
|
Заказные модели:
Артикул
| Межцентровое расстояние (мм)
| Высота секции (мм)
| Теплоотдача секции (Вт)
| Цена (Евро)
| 3057/08 N69 твн
| 500
| 570
| 872
| 253
| 3057/10 N69 твн
| 500
| 570
| 1090
| 281
| 3057/12 N69 твн
| 500
| 570
| 1308
| 309
| 3057/14 N69 твн
| 500
| 570
| 1526
| 338
| 3057/16 N69 твн
| 500
| 570
| 1744
| 366
| 3057/18 N69 твн
| 500
| 570
| 1962
| 395
| 3057/20 N69 твн
| 500
| 570
| 2180
| 423
| 3057/22 N69 твн
| 500
| 570
| 2398
| 451
| 3057/24 N69 твн
| 500
| 570
| 2616
| 480
| 3057/26 N69 твн
| 500
| 570
| 2834
| 508
| 3057/28 N69 твн
| 500
| 570
| 3052
| 537
| 3057/30 N69 твн
| 500
| 570
| 3270
| 565
|
|
 |
Комплектующие к радиаторам Arbonia
|
Таблица моделей и цен:
Артикул
| Наименование
| Присоединительные размеры
| Цена
(евро)
| W161
| Настенный кронштейн верхний, регулируемый по длине
| L =
| 5.80
| W162
| Настенный кронштейн верхний, регулируемый по длине
| L =
| 7.43
| W163
| Настенный кронштейн верхний, регулируемый по длине
| L =
| 8.90
| W164
| Настенный кронштейн верхний, регулируемый по длине
| L =
| 9.41
| H151
| Держатель, регулируемый по длине
| L = 150
| 2.98
| H152
| Держатель, регулируемый по длине
| L = 180
| 3.08
| H121
| Упор нижний, регулируемый по длине
| L = 50
| 2.50
| B131
| Напольное крепление
| H = 450
| 12.35
| B132
| Напольное крепление
| H = 530
| 14.60
| B133
| Напольное крепление
| H = 600
| 16.58
| B134
| Напольное крепление
| H = 670
| 18.48
| B135
| Напольное крепление
| H = 750
| 20.62
| B139
| Напольное крепление
| H = 1200
| 32.23
| B165
| Крышка пластмассовая для напольного крепления
| 110 х 114
| 3.88
| B192
| Опора к напольному креплению, регулируемая по длине
| L =
| 4.70
| B197
| Держатель к напольному креплению, регулируемая по длине
| L = 50
| 4.70
|
|
