ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
Государственное образовательное учреждение
Высшего профессионального образования
«ПЕРМСКИЙ ГОСУДАРСТВЕННЫЙ ПЕДАГОГИЧЕСКИЙ УНИВЕРСИТЕТ»
Кафедра технологии и методики преподавания технологии
Учебно – методический комплекс по дисциплине
«Методы испытаний технических материалов»
Специальность: 260901 «Технология швейных изделий»
Согласовано Рекомендовано кафедрой:
Учебно-методическая комиссия Протокол №__17_____
«_____» _______________ 2009г. «_08_» _сентября_2009г.
____________________________ Зав. кафедрой _________________
Пермь
2009
Автор – составитель:
, к. ф-м. н., доцент.
Учебно-методический комплекс «Методы испытаний технических материалов» составлен в соответствии с требованиями Государственного образовательного стандарта высшего профессионального образования по специальности 260901 «Технология швейных изделий»
Дисциплина входит в компонент дисциплин по выбору цикла общих математических и естественнонаучных дисциплин.
Согласовано с деканом физического факультета
Декан ____________________
Директор библиотеки ______________________ Костицина М
Содержание
1.Рабочая программа дисциплины……………………………………………..4
1. Цели и задачи изучения дисциплины…………………………………..4
2. Требования к уровню освоения дисциплины ………………………5
3. Объем дисциплины, формы текущего и промежуточного контроля..6
4. 3.1.Объем дисциплины и виды учебной работы………………………6
3.2. Распределение часов по темам и видам учебной работы………..6
4. Содержание учебной дисциплины…………………………………………7
5.Темы практических работ
6. Тематика курсовых работ и методические указания по их выполнению
7.Учебно-методическое обеспечение дисциплины……………………………24
7.1 Список литературы
7.2 Материально-техническое и информационное обеспечение дисциплины
7.3. Методические указания для студентов
7.4. Методические указания для преподавателей
8. Материалы, устанавливающие содержание и порядок проведения промежуточных и итоговых аттестаций
Приложение 1. Вопросы к зачету
1.Рабочая программа дисциплины
1. Цели и задачи изучения дисциплины
Программа составлена на основе рекомендаций для разработки учебно-методического обеспечения учебного процесса вузов, подготовленных Учебно-методическим объединением по образованию в области технологии, конструирования изделий легкой промышленности (Утверждено 12.06.2001, руководителем департамента образовательных программ и стандартов профессионального образования ).
Требования к обязательному минимуму содержания основной образовательной программы по направлению подготовки дипломированных специалистов ГОС высшего профессионального образования по специальности 260901.65 Технология швейных изделий относительно дисциплины «Методы испытаний технических материалов»
следующие: изучение методов и аппаратуры, применяемой для испытаний текстильных материалов.
Методы испытаний основаны на физических свойствах материалов и представляют собой комплексную дисциплину, которая содержит основные сведения о физических свойствах текстильных материалов и используемой аппаратуре для их определения. Успешное изучение ряда специальных дисциплин, а также дальнейшая деятельность студентов может стать успешной лишь при усвоении этих вопросов.
Дисциплина «Методы испытаний технических материалов является дисциплиной по выбору в цикле общих математических и естественнонаучных дисциплин для студентов данной специальности, поэтому в процессе ее изучения студенты должны научиться использовать знания по физике, теоретической механике, теплотехнике, владеть рациональными приемами поиска, хранения и использования научно-технической информации, организовывать и осуществлять научные исследования, знать и работать с современной аппаратурой, используемой в промышленности.
Основная цель и задачи курса «Методы испытаний технических материалов » как учебной дисциплины - дать теоретические основы и, познакомить с аппаратурой и ее характеристиками.
Воспитательной задачей курса является формирование профессиональной готовности к творческой и исследовательской инженерной деятельности в процессе промышленного изготовления одежды.
Курс базируется на знаниях студентов, полученных при изучении дисциплин: высшей математики, физики, инженерной графики, неорганической химии, теоретической механики, сопротивления материалов, деталей машин, прикладной математики,
В процессе изучения дисциплины студенты знакомятся с практическими приложения фундаментальных знаний.
2. Требования к уровню освоения содержания дисциплины «Методы испытаний технических материалов »
Программа учебной дисциплины «Методы испытаний технических материалов » определяет совокупность необходимых для профессиональной подготовки знаний, навыков и умений, которыми должен обладать студент в соответствии с требованиями ГОС.
По завершении курса студент должен:
Знать:
- Методы испытаний материалов;
- Аппаратуру и ее характеристики;
3.Объем дисциплины, формы текущего и промежуточного контроля
3.1.Объем дисциплины и виды учебной работы
Вид учебной работы
| Всего часов в 6 семестре
|
Общая трудоемкость дисциплины
| 50
|
Аудиторные занятия
| 24
|
Лекции
| 12
|
Практические занятия
| 12
|
Самостоятельная работа
| 26
|
Вид итогового контроля
| зачет
|
3.2. Распределение часов по темам и видам работы
№ п/п
| Раздел дисциплины
| Лекции
| Практические занятия
|
1.
| Приборы для испытаний физико-механических свойств
| 2
| 2
|
2.
| Приборы для испытаний гигроскопических свойств и проницаемости текстильных изделий
| 2
| 2
|
3.
| Теплопроводность, тепловые свойства материалов
| 2
| 2
|
4.
| Оптические свойства. Приборы для испытаний.
| 2
| 2
|
5.
| Электрические свойства, Электризуемость материала.
| 2
| 2
|
6.
| Акустические свойства. Шумопоглощение.
Радиационное загрязнение
| 2
| 2
|
Итого
| 12
| 12
|
4. Содержание учебной дисциплины
4.1 Механические испытания

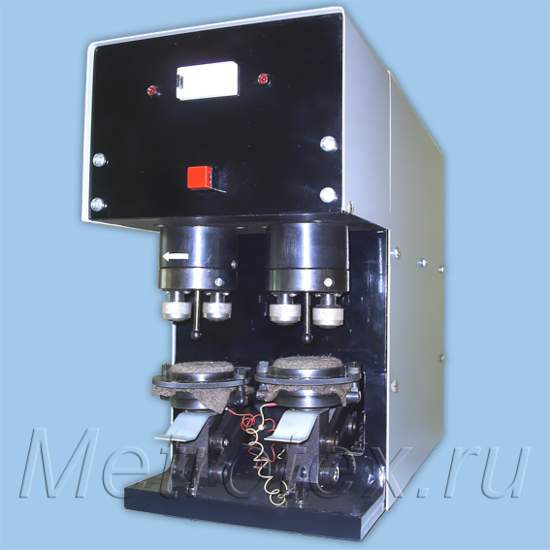

| 4.1.1. Прибор для испытания тканей на стойкость к истиранию ГОСТ , ГОСТ , ГОСТ 29104.17-91 (типа ДИТ-2М)
| Артикул: МТ-194
| Страна: Россия
| | Дополнительная информация:
| Прибор МТ-194 (ДИТ-2М) для испытания тканей на стойкость к истиранию.
Назначение
Прибор предназначен для испытания на стойкость к истиранию тканей бытового назначения – хлопчатобумажных и смешанных, льняных, шёлковых и из химических волокон и нитей по ГОСТ , льняных и полульняных тканей для спецодежды по ГОСТ. Истирание ткани производится по плоскости при планетарном движении бегунков. Стандарт ГОСТ 29104.17-91
Прибор выпускается в двух модификациях:
· с пяльцами типа «А» с эластичным основанием для испытания льняных тканей;
· с пяльцами типа «Б» для испытания хлопчатобумажных и смешанных, шёлковых тканей, тканей из химических волокон и нитей, смешанных и неоднородных тканей. Прибор снабжен функцией автоматического останова при проявлении протертости на ткани
Тактеристики
· Счетчики оборотов, до ед. 100000
· Количество истирающих головок 2
· Величина натяжения ткани, гс 100, 200, 300, 400
· Давление между абразивом и тканью, кгс от 1 до 3
· Частота вращения истирающих головок, мин -1
- по ГОСТ = 100 ± 5
· Частота вращения истирающих головок, мин -1
- по ГОСТ = 200 ± 10
· Потребляемая мощность, кВт, не более 0,18
· Напряжение питания, В 380
· Габаритные размеры, мм 230x520x440
· Масса, кг, не более 58
|
|
|

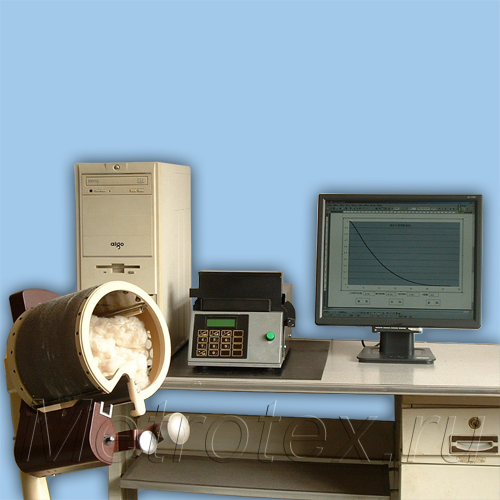

4.1.2. Измеритель длины хлопкового волокна фотоэлектрический
|
Артикул: МТ-952
|
Страна: Россия
|
|
Дополнительная информация:
|
Измеритель длины хлопкового волокна используется для измерения длины основной нити хлопкового волокна и коэффициента однородности фотоэлектрическим методом.
Измеритель работает по принципу распределения случайной величины длины хлопкового волокна и по принципу отношения интенсивности света, проходящего через пучок волокон, к количеству волокон на поперечном сечении пучка.
ISO 4913
Диапазон длины волокна: 18-50 мм
Точность определения длины: ±0.5 мм
Точность определения однородности: ±1.5%
Питание: 220В,50Гц
Габаритные размеры: 500x240x180 мм
|
|

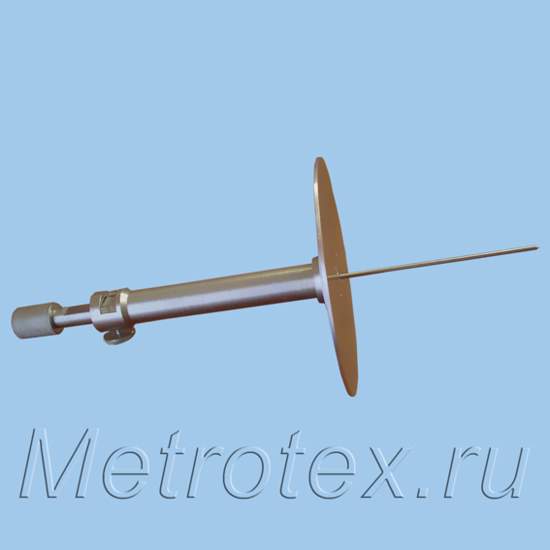

4.1.3 Толщиномер игольчатый
|
Артикул: МТ-578
|
Страна: Россия
|
|
|
Дополнительная информация:
|
Толщиномер предназначен для измерения текстильных материалов, стеклохолста, войлока по ГОСТ . Применяется в различных отраслях промышленности. Вид климатического исполнения УХЛ 4.
Технические характеристики
· Пределы измерений, мм 1-200
· Цена деления, мм 1
· Диаметр контактной площадки, мм 200
· Погрешность измерения, мм ±1
· Габаритные размеры, не более, мм 200 * 200 * 470
· Давление на образец 500±7,5 Па
|

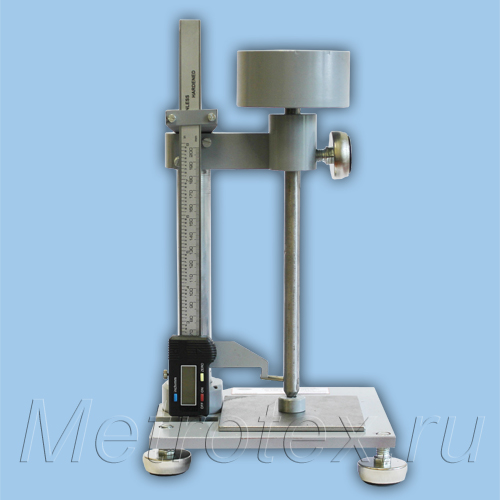

| | 4.1.4 Универсальный толщиномер
| Артикул: МТ-579
| Страна: Россия
| | | Дополнительная информация:
| Универсальный толщиномер с регулируемой нагрузкой МТ 579 (далее – прибор) предназначен для определения сжимаемости и упругости неорганических волокнистых материалов и измерения толщины различных материалов по методу ГОСТа .
Техкие характеристики
· Диапазон измерения, мм 0-150
· Дискретность отсчета, мм 0,01
· Погрешность измерения, мм ± 0,03
· Начальная удельная нагрузка, Па 500±7,5
· Максимальная удельная нагрузка*, Па 2000±30
· Габаритные размеры. мм 170х190х300
· Вес (с грузом для создания удельной нагрузки (2000±30)Па, не более 6 кг
* - возможно увеличение максимальной удельной нагрузки до 5000±75 по согласованию с заказчиком
|
|
|
| | |

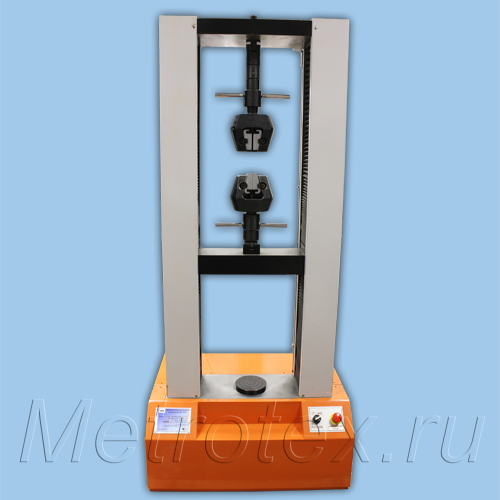

4.1.5 Разрывная машина двухстоечная до 50kH
|
Артикул: МТ-145-50
|
Страна: Россия
|
|
Дополнительная информация:
|
Испытательная машина МТ-тонн). Применяется для образцов из пластмасс, а также резины, текстильных материалов, черных и цветных металлов и других материалов в пределах технических возможностей машины.
Технические характеристики:
Наименование характеристик
| Двухстоечная двухзонная
| МТ 145-50
| Наибольшая предельная нагрузка, кН
| 50
| Наименьшая предельная нагрузка, кН
| 0,5
| Дискретность отсчета при измерении нагрузки, кН
| 0,005
| Дискретность отсчета при измерении удлинения, мм
| 0,001
| Пределы допускаемой относительной погрешности измерения нагрузки при прямом ходе, % от измеряемой нагрузки
| ≤±0,5%
| Диапазон измерений перемещения активного захвата, мм
| 0,005-500
| Пределы допускаемой погрешности измерений перемещения активного захвата, мм
| ≤±1%
| Пределы допускаемой погрешности измерений деформации (удлинения), мм
| ≤±1%
| Диапазон регулирования скорости перемещения активного захвата, мм/мин
| 0-700
| Габаритные размеры:
Длина, мм
Ширина, мм
Высота, мм
| 500
760
1750
| Масса, кг, не более
| 460
| Электрическое питание от сети переменного тока:
Напряжение, В
| 220
| Частота, Гц
| 50
| Потребляемая мощность, кВт
| 1
| Средний срок службы, лет
| 10
|
|
| 4.2 Проницаемость
4.2.1 Тестер для измерения водопроницаемости ткани
| Артикул: МТ-033
| Страна: Россия
| | Дополнительная информация:
| Измеритель водонепроницаемости ткани
Технические характеристики
· Дисплей: ЖКИ
· Диапазон измерений и точность: 0 ~ 1000кПa ± 0.01кПa
· Эффективная площадь образца : 50см2, 80см2, 100см2
· Скорость нарастания давления: 1-30 кПa/мин
· Габаритные размеры, 420×580×700мм
· Питание: 220В, 50 Гц, 200вт
· Вес 60кг
Измерения в соответствии с ГОСТ 3816-81 (ISO 811, ISO-811)
Настоящий стандарт распространяется на материалы текстильные и устанавливает метод определения водоупорности ткани путем создания гидростатического давления. Этот метод предназначен, главным образом, для плотных тканей (плащевых, курточных, тика, брезента или тентовых тканей)
|

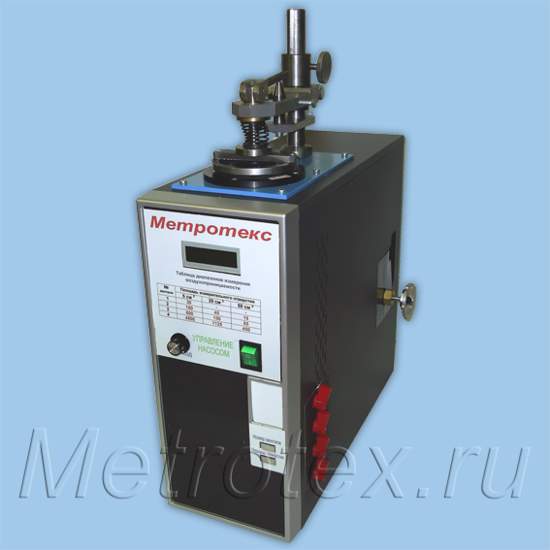

| | 4.2.2 Автоматизированный измеритель воздухопроницаемости текстильных материалов по ГОСТ ГОСТ Р ИСО 9237-99
| Артикул: МТ-160
| Страна: Россия
| | Дополнительная информация:
| Измеритель воздухопроницаемости текстильных материалов (ВПТМ. М) предназначен для измерения воздухопроницаемости текстильных материалов по ГОСТ (ГОСТ Р ИСО 9237-99), бумаги и картона по ГОСТ 13525.14-77, строительных материалов и т. п., применяется в испытательных лабораториях различных предприятий.
Комплектация
· прибор ВПТМ - 1шт.;
· сменные столики с прижимными кольцами - 3 комплекта;
· калибровочные кольца - 4 шт.
Принцип действия и устройство
Принцип действия прибора основан на разряжении воздуха в измерительном блоке при помощи насоса, перепад давления при прохождении воздуха через образец поддерживается постоянным, и измеряется расход воздуха, проходящего через заданную площадь испытываемого материала за единицу времени.
Прибор состоит из измерительного блока с прижимным устройством, в который входят сменные столики с прижимными кольцами, четырех каналов измерения расхода, клапана регулировки расхода воздуха, датчика перепада давления и насоса, создающего разряжение на испытуемом образце с постоянным перепадом давления, соединенного с датчиком расхода газа компании Honeywell, который передает значение расхода воздуха в виде аналогового сигнала в модуль-преобразователь. Модуль-преобразователь преобразует аналоговые сигналы расхода и перепада давления воздуха в двоично-десятичный код и отражает значения на цифровом индикаторе.
Технические характеристики
· Диапазон измерения расхода воздуха дм3/ч 4-8000
- Расходомер (Вентиль 1): 4-60
- Расходомер (Вентиль 2): 30-360
- Расходомер (Вентиль 3):
- Расходомер (Вентиль 4):
· Погрешность по расходу воздуха от верхнего предела измерения соответствующего диапазона % ±2
· Перепад давления мм вод. ст. 5
· Погрешность по перепаду давления мм вод. ст. ±0,1
· Площадь измерительного отверстия см2 2*; 5; 20; 50
· Номинальная сила прижима образца в измерительном блоке кгс 15
· Диапазон рабочих температур ºС 20 ± 5
· Габаритные размеры мм 220х520х620
· Рекомендуемый размер образца мм 110х110
· Вес кг 10
· Питание В 220
|
|
|
| | |
|
| | 2.3
| |
| | Устройство для испытания на устойчивость к воздействию дождя.
Стандарт ISO 22958
| Артикул: МТ-010
| Страна: Россия
| | Дополнительная информация:
| Испытания на устойчивость к воздействию дождя: воздействие горизонтальных водяных брызг. В соответствии со стандартом ISO 22958
Искусственный дождь горизонтально падает на образцы ткани, скрепленные вертикально над ванной из нержавеющей стали. Образцы перевернуты на изнанку и взвешены до и после каждого анализа. Искуственный дождь получают с помощью колонны с водой, скорость потока можно регулировать от 600 мм до 2400 мм с коэффициентом нарастания в 300 мм
В комплект входит удлинитель, чтобы вытянуть колонну с водой до 2400 мм.
Габаритные размеры: 650х800х2700 мм
|
|
|
| | |
| | | | |
|
| | 4.4.1 Прибор для испытаний устойчивости к свету и светопогоде.
Стандарт ISO 105-B02,B04, B06
| Артикул: МТ-611
| Страна: Россия
| | Дополнительная информация:
| Камера искусственной светопогоды моделирует воздействие повышенной температуры и относительной влажности воздуха, дождевых осадков и
солнечного излучения. Используется для ускоренного испытания
светоустойчивости и фотостабильности материалов с большой областью
воздействия.
Содержит ксеноновые лампы мощностью 2200 Ватт. Спектральный диапазон облучения от 300 до 800 нм. Площадь облучения 450см2. Используются
специальные оптические фильтры для УФ области.
Прибор оснащен микрокомпьютером
Диапазон рабочих температур, С°:
| дневной цикл +35...110 ±2%
| | ночной цикл +25…50±2%
| Тип и мощность лампы
| ксеноновая лампа, 2500 Вт
| Мощность интегрального светового потока
| 0,55 - 1,30 Вт/м2 при 420 нм
| | 35-55 Вт/2 при 300-400 нм
| Относительная влажность, RH:
| 15% — 95%±5%
| Расход воды для системы орошения:
| 5000мл
| Просмотровое окно в дверце
| +
| Питание
| 220В, 4 КВт
| Вес
| 230кг
| Габариты
| 900х600х1780 м
|
|
| |
|
| | 4.4.2 Устройство для определения устойчивости к свету. Стандарт
BS 1006 UK/TN
| Артикул: МТ-002
| Страна: Россия
| | Дополнительная информация:
| Прибор для определения устойчивости к свету и способности к деструкции
текстиля под воздействием солнечного света. Стандартная модель оснащена
ртутно-вольфрамовой лампой мощностью 500 Ватт, заранее установленным
таймером и счетчиком с отсчетом времени.
Срок эксплуатации лампы -5000 часов
Расстояние между лампой и образцом 200мм
Плащадь освещения 1800кв. см
Размер 500х500х570мм
Питание 220В, 500Вт
|
|
|
| | |

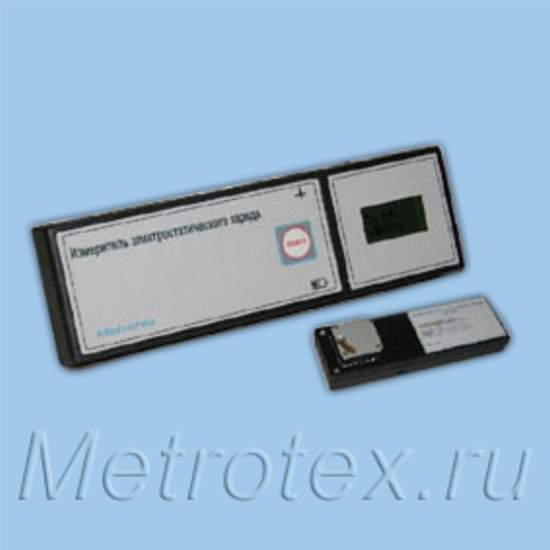

4.5.1. Измеритель электростатического заряда материалов
| Артикул: МТ-401
| Страна: Россия
| | | Дополнительная информация:
| Измеритель электростатического заряда с прямым цифровым отсчетом в единицах напряженности электростатического поля (Кв/см) предназначен для экспрессного измерения напряженности электростатического поля текстильных материалов в лабораторных и цеховых условиях.
Технические характеристики
· Диапазон измерения напряженности электростатического задряда, Кв/м 0-30
· Разрешающая способность, Кв/см 0,1
· Погрешность измерения, % 5
· Цифровая индикация 4 разряда
· Питание прибора - (аккумулятор с системой зарядки) 7,2 вольт
· Температура окружающего воздуха, °С +5... +40
· Размеры, мм 190х60х42
· Вес, кг 0,5
|
|
|
| | |
|
|
|
| | |
| | | | | |
|
|
| | |
7.2 Материально-техническое и информационное обеспечение дисциплины
Проведение лекционных и практических занятий должно поддерживаться
демонстрационными опытами.
При отсутствии аппаратуры для исследования физических свойств тканей
необходимо иметь схемы и рекламные материалы с техническими характеристиками.
7.3 Методические указания студентам
Используя ткань в изделиях, необходимо знать условия, при которых оно будет
использоваться. В связи с этим, знание физических свойств материала является
гарантией того, что используемая ткань наилучшим образом будет служить в изделии.
7.4 Методические рекомендации от преподавателя
Занятие будет интересным и полезным, если оно сопровождается постановкой
демонстраций. Подготовка опытов, где объектом будет ткань, залог качественной
подготовке специалистов как в теоретическом, и особенно в практическом плане.
8. Материалы, устанавливающие содержание и порядок проведение
промежуточных аттестаций.
В качестве промежуточной аттестации по дисциплине является зачет
Вопросы к зачету: Зачет определяется по знанию основных приборов для испытаний
текстильных материалов и принципом их действия
| | | | | |
|
|
| | |
