Шкаф дифференциально-фазной защиты линии 110кВ типа «Бреслер ШЛ 2604.11» (стр. 7 )

Работа РНМНП контролируется по состоянию контрольного выхода №82 при условии превышения уставки по току I0 (>RNM0I –ток срабатывания органа направления мощности).

№ опыта	I0 = IA	I0 = IВ	I0 = IС
1
2
3

* Срабатывание РНМНП

Итоги проверки: Замечаний по работе нет

Приложение 1.

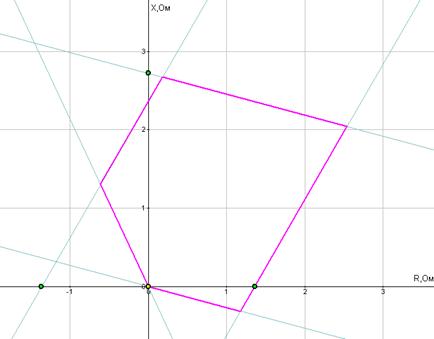

Построение экспериментальной характеристики РС Zоткл

Таблица характеристики Z(φ)

№ст. КЗ φ, ° Z, Ом I ABC 0,0 1,01 I ABC 10,0 1,11 I ABC 20,0 1,29 I ABC 30,0 1,61 I ABC 40,0 2,21 I ABC 50,0 2,27 I ABC 60,0 2,13 I ABC 70,0 2,07 I ABC 80,0 2,07 I ABC 90,0 2,09 I ABC 100,0 1,55 I ABC 110,0 1,26 I ABC 120,0 1,1 I ABC 130,0 0,98 I ABC 140,0 0,92 I ABC 150,0 0,89 I ABC 160,0 0,89 I ABC 170,0 0,92 I ABC 180,0 0,74 I ABC 190,0 0,47 I ABC 200,0 0,35 I ABC 210,0 0,29 I ABC 220,0 0,23 I ABC 230,0 0,23 I ABC 240,0 0,2 I ABC 250,0 0,2 I ABC 260,0 0,2 I ABC 270,0 0,2 I ABC 280,0 0,23 I ABC 290,0 0,26 I ABC 300,0 0,29 I ABC 310,0 0,35 I ABC 320,0 0,5 I ABC 330,0 0,83 I ABC 340,0 0,89 I ABC 350,0 0,92

Измеренные значения срабатывания соответствуют требованиям ТУ.

Приложение 2.

Построение экспериментальной характеристики РС ZAВ, отв

Таблица характеристики Z(φ)

КЗ φ, ° Z, Ом АВ 0,0 1,37 АВ 0,0 1,37 АВ 10,0 1,54 АВ 20,0 1,85 АВ 30,0 2,38 АВ 40,0 3,51 АВ 50,0 3,54 АВ 60,0 3,12 АВ 70,0 2,88 АВ 80,0 2,77 АВ 90,0 2,34 АВ 100,0 1,81 АВ 110,0 1,53 АВ 120,0 0,03 АВ 130,0 0,02 АВ 320,0 0,02 АВ 330,0 0,02 АВ 340,0 0,1 АВ 350,0 1,26

Измеренные значения срабатывания соответствуют требованиям ТУ.
