Однофазный сварочный аппарат ИНЭМ-200Т для электро-дуговой сварки

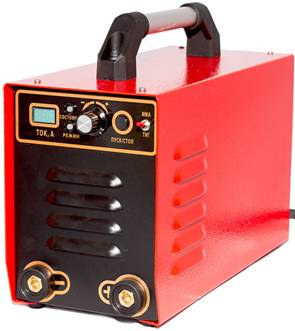

ОДНОФАЗНЫЙ СВАРОЧНЫЙ АППАРАТ

ИНЭМ-200Т

ДЛЯ ЭЛЕКТРО-ДУГОВОЙ СВАРКИ

Руководство по эксплуатации

1.  НАЗНАЧЕНИЕ

Сварочный аппарат инверторного типа ИНЭМ-200Т семейства ИНЭМ (Инверторы Электронные Микропроцессорные) предназначен для ручной аргонно-дуговой сварки(ТИГ) и ручной сварки штучными электродами (ММА) диаметром от 1.5 мм до 5мм любых металлов.

Аппарат питается от однофазной сети переменного тока напряжением 220 В и сохраняет работоспособность при понижении сети питания до 160 В. При номинальной сети (220в) допускается использование удлинителя 2,5 кв. мм. длиной до 100м.

Аппарат может быть подключен к бензогенератору. Однако, его мощность должна быть не менее, чем в 1,5 раза больше, чем мощность сварочной дуги. К примеру, при сварке электродом 3мм на токе 120А мощность сварочной дуги на выходе аппарата составляет около 3,6 квт. В этом случае рекомендуется бензогенератор мощностью не менее 5 квт.

В аппарате реализованы:

- аппаратная защита от перенапряжения до 380в

- защита от перегрева

- отключаемый блок снижения холостого хода(БСН),

- регулируемый по амплитуде и по порогу срабатывания "форсаж дуги",

- защита от короткого замыкания("антистикинг"),

- регулируемый по амплитуде и длительности "горячий старт",

- возможность включения принудительного обрыв дуги,

- регулируемый по 4 параметрам импульсный режим.

- двухступенчатая скорость вентилятора

Широкий набор регулировок обеспечивает возможность подбора оптимальных режимов сварки для работы любыми типами электродов: с рутиловым, основным, целлюлозным покрытиями. Подобранные режимы могут быть запомнены в памяти сварочных программ. Перечисленные возможности приводят к резкому снижению требований к квалификации сварщика, вплоть до возможности выполнения сложных сварочных работ любителями. Кроме того, устойчивость к колебаниям питания делает его незаменимым при проведении работ на дачных участках и других местах с нестабильной сетью.

Аппарат имеет микропроцессорное управление. С помощью встроенного пульта аппарат может работать в одном из четырех режимов:

- ручная сварка покрытыми электродами (ММА)

- импульсная ручная сварка покрытыми электродами (ММА-PULSE)

- аргонная сварка неплавящимся электродами (ТИГ)

- импульсная аргонная сварка неплавящимся электродами (ТИГ -PULSE)

2.  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Основные параметры

	Параметр	ММА	ТИГ
1	Рабочий диапазон напряжения сети, В	187 – 242	187 – 242
2	Допустимы диапазон напряжения сети, В
3	Ток, потребляемый от сети при максимальной нагрузке, не более, А	35	35
4	Максимальное значение сварочного тока, не менее, А	200	200
5	Максимальное значение сварочного напряжения (рабочая точка) , не менее, В	27.2	20
6	Напряжение холостого хода, не более, В	100	70
7	Процент включения при максимальной нагрузке и при 25° С, не менее	60	60
	Процент включения при 160А и при 25° С, не менее	100	100
8	Пределы регулирования сварочного тока	20-200	10-200
9	Габаритные размеры аппарата, мм, не более	310х190х140	310х190х140
10	Масса аппарата, кг, не более	5,5	5,5
11	Температурные условия эксплуатации, ° С	-30 - +40	-30 - +40
12	Температурные условия хранения, ° С	0 - +50	0 - +50

2.2  «Горячий старт»

Функция «Горячий старт» это кратковременное увеличение тока в начале сварки

(0-ой импульс тока сварки). Циклограмма тока в режимах ММА и ММА-PULSE выглядит следующим образом:

- Амплитуда рабочего тока сварки

- Амплитуда 0-го импульса тока сварки

- ВРемя(длительность) 0-го импульса тока сварки

«Горячий старт» существенно облегчает поджиг дуги. Амплитуда и время «горячего старта» зависит от многих факторов: марки и диаметра электрода, материала и пр. При поставке А0=1,8 * А, ВР0

Форсаж дуги и антистикинг.

Когда напряжение на дуге(Ud)становиться меньше определенного порога (Ud <Uп), то для предотвращения прилипания аппарат формирует НАБрос тока длительностью 0.2 мс, что способствует отделению капли. Если это происходит, то напряжение на дуге возвращается к рабочему значению. В противном случае, при снижении напряжения на дуге ниже 10в срабатывает антистикинг. Амплитуда НАБроса тока равна удвоенному значению Амплитуды рабочего тока сварки, но не превышает 200А. Напряжение ПОРога срабатывания «форсажа дуги»вычисляется микроконтроллером по формуле по формуле: ПОР=15,5 + 0,025*А





Указанные выше значения амплитуды НАБроса и ПОРога срабатывания не являются оптимальными для всех типов электродов. Поэтому, в режиме настроек основных параметров можно регулировать амплитуду НАБроса, а в режиме настроек дополнительных параметров и ПОРог срабатывания.

3.  Пульт управления. Общие сведения.

Цифровой индикатор

Светодиоды СОСТОЯНИЕ и РЕЖИМ

Ручка Энкодера с кнопкой

Кнопка ПУСК/СТОП

Тумблер ММА/ТИГ

Когда светодиод СОСТОЯНИЕ горит ровным зеленым светом, аппарат находится в состоянии РАБОТА. На цифровом индикаторе индицируется один из параметров сварки, напр., сварочный ток. Светодиод РЕЖИМ показывает один из возможных режимов сварки:

1.  Ручная сварка непрерывным током (ММА) – светодиод горит ровным зеленым светом;

2.  Ручная сварка импульсным током (ММА PULSE) – светодиод мигает зеленым светом;

3.  Аргонно-дуговая сварка непрерывным током (ТИГ) - светодиод горит ровным оранжевым светом

4.  Аргонно-дуговая сварка непрерывным током (ТИГ PULSE) - светодиод мигает оранжевым светом

Выбор между ММА и ТИГ производится переключением тумблера ММА/ТИГ. Переход в импульсный режим и обратно производится путем длительного (более 1 сек) нажатия кнопки ПУСК/СТОП. В состоянии РАБОТА переключение режимов заблокировано.

При первоначальном включении, в соответствии с заводскими настройками, аппарат находится в режиме ММА, Амплитуда рабочего тока А установлена в 100А, амплитуда наброса тока (форсаж дуги) равна 200А, порог срабатывания наброса – 20в, амплитуда «горячего старта» равна 1,3*А , длительность «горячего старта» - 0,2 сек, принудительный обрыв дуги, БСН отключены.

Если нет необходимости изменять заводские настройки, то все управление аппаратом сводится к установке значения рабочего тока поворотом ручки энкодера.

Диапазон изменения от 10А до 100А шагом:

- в диапазоне от 10А до 20А: 1А

- в диапазоне от 20А до 40А: 2А

- в диапазоне от 40А до 200А: 5А

После включения в сеть вентилятор начинает работать на первой скорости и аппарат устанавливается в состояние РАБОТА, что индицируется зеленым непрерывным цветом светодиода СОСТОЯНИЕ и в режим сварки ММА, что индицируется зеленым непрерывным светом светодиода РЕЖИМ. В процессе сварки при превышении внутренней температуры аппарата 50 град., автоматически включается вторая скорость вентилятора. Такой режим работы позволяет увеличить ресурс вентилятора.

4. Защита от перегрева.

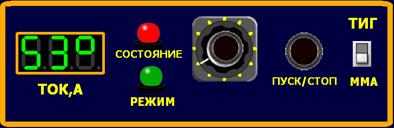

В процессе работы аппарата внутренний микроконтроллер постоянно отслеживает текущую температуру силовых элементов. При приближении температуры к порогу аппарат выдает предупреждающий звуковой сигнал. В случае превышения температуры выше установленных порогов аппарат выключается и переходит в состояние перегрева, не давая выйти из строя силовым элементам.

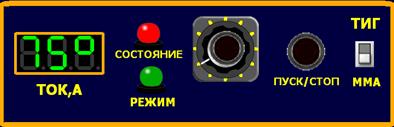

	При этом на индикаторе отображается текущая температура, светодиод СОСТОЯНИЕ горит красным цветом
	Значение индикатора изменяется, отображая динамику остывания аппарата
	После остывания аппарат автоматически возвращается в рабочее состояние

5.  Защита от короткого замыкания(«Антистикинг»).

.

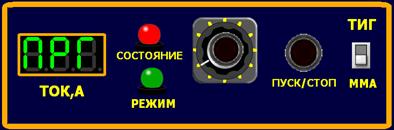

	При прилипании электрода аппарат для предотвращения нагрева электрода сбрасывает ток до минимального, на индикаторе отображается ПРГ (перегрузка), светодиод СОСТОЯНИЕ загорается красным цветом
	После устранения короткого замыкания аппарат автоматически возвращается в рабочее состояние.

6.  Установка основных параметров

6.1.  Установка основных параметров в режиме ММА

Циклограмма тока в режиме ММА Имеет вид:



Горячий старт Рабочий участок





- Амплитуда тока «горячего старта» I0

- ВРемя длительность тока «горячего старта» t0

- Амплитуда рабочего тока сварки Iр

В меню основных параметров, параметры «горячего старта» определяются заводской настройкой: А0= 2*А, ВР0=0,2 сек. Изменить их можно только в режиме установки дополнительных параметров. Меню основных параметров в режиме ММА имеет вид:

НАБ - Значение НАБроса тока при «форсаже дуги» устанавливается в виде коэффициента от значения рабочего тока. В данном примере эта амплитуд=130А. Переходы внутри меню производятся поворотом : и нажатием: кнопки энкодера. Выход из состояния МЕНЮ в состояние работа производится нажатием кнопки ПУСК/ СТОП.

6.2 Установка амплитуды рабочего тока сварки

	Переход в состояние МЕНЮ производится путем нажатия кнопки ПУСК/СТОП
	Светодиод СОСТОЯНИЕ гаснет, ин-дицируя переход из состояния РАБОТА в состояние МЕНЮ. На ин-дикаторе появляется надпись А, кото-рая означает, что из этого состояния меню можно перейти к установке Амплитуды рабочего тока сварки

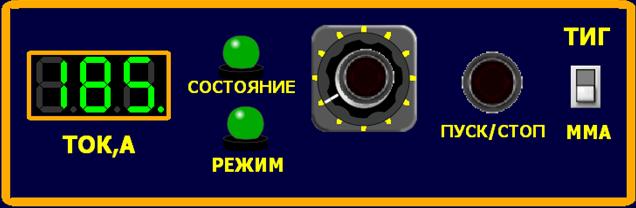

	Нажатием кнопки ПУСК/СТОП переходим в состояние установки рабочего тока сварки. На индикаторе появляется предыдущее значение (напр.: 185А)
	Поворотом ручки энкодера устанавливаем нужное значение (напр. 100А)
	Нажатием кнопки ПУСК/СТОП переходим в состояние РАБОТА Светодиод СОСТОЯНИЕ горит ровным зеленым светом, индицируя состояние РАБОТА в режиме ММА. Можно начинать сварку.

6.3 Установка амплитуды наброса тока(форсаж дуги)

	Переход в состояние МЕНЮ производится путем нажатия кнопки ПУСК/СТОП
	На клеммах аппарата выдается напряжение холостого хода, ток сбрасывается в ноль. Светодиод СОСТОЯНИЕ гаснет, индицируя переход из состояния РАБОТА в состояние МЕНЮ. На индикаторе появляется надпись А:
	При повороте ручки ЭНКОДЕРа направо на индикаторе появляется надпись НАБ(рос), которая означает, что из этого состояния меню можно перейти к установке коэффициента амплитуды наброса тока.
	Далее, при нажатии кнопки ЭНКОДЕРа на индикаторе появляется предыдущее значение коэффициента амплитуды наброса тока, которая равна А=100*1,3=130А.
	Поворотом ручки ЭНКОДЕРА можно установить другой коэффициент, вплоть до 2,0. При этом амплитуда тока наброса устанавливается в значение А=100*2,0=200А.
	Нажатием кнопки ПУСК/СТОП переходим в состояние РАБОТА. На индикаторе остается текущее значение коэффициент амплитуды наброса тока, который можно регулировать в процессе сварки

6.4  Установка основных параметров в режиме ММА-PULSE

Переход в режим ММА-PULSE и выход из него производится путем длительного (больше 1 сек) нажатия кнопки ПУСК/СТОП.

	Переход в состояние МЕНЮ производится путем нажатия кнопки ПУСК/СТОП
	На клеммах аппарата выдается напряжение холостого хода, ток сбрасывается в ноль. Светодиод СОСТОЯНИЕ гаснет, индицируя переход из состояния РАБОТА в состояние МЕНЮ. На индикаторе появляется надпись А:
	Длительным (более 1 сек) нажатием кнопки ПУСК/СТОП производится переход в режим ММА-PULSE. Светодиод РЕЖИМ начинает мигать зеленым светом.

Циклограмма тока в режима ММА-PULSE имеет вид:



-

- Амплитуда рабочего тока сварки

- Амплитуда 0-ого импульса тока (ГОРЯЧИЙ СТАРТ)

– ВРемя 0-его стартового импульса тока t0 (ГОРЯЧИЙ СТАРТ)

– Амплитуда максимального тока импульса Iмакс



– ВРемя максимального тока импульса тока tмакс

– Амплитуда минимального тока паузы Iмин

– Время минимального тока импульса тока tмин

В полном объеме указанные характеристики, которые позволяют настроить параметры «горячего старта» и несимметричные по амплитуде и длительности импульсы, реализованы в режиме установки дополнительных параметров МЕНЮ.

В основном МЕНЮ доступна настройка только симметричных по амплитуде относительно базового тока импульсов, т. е. А1-А всегда равно А-А2. Таким образом, по амплитуде регулируется только одна величина – РАЗмах амплитуды импульса относительных единицах (от 0.05 до 1) от Амплитуды рабочего тока.

ВРемя ВР1(tмакс ) всегда равно ВР2(tмин.) и регулируется один параметр – ЧАСтота в диапазоне от 0.гц.

Меню установки основных параметров в режиме ММА-PULSE

имеет вид:

ПУСК/СТОП (длительное нажатие - переход к установке параметров импульсного режима)



Установка значений





- Амплитуда рабочего тока сварки Iр Диапазон изменения такой же, как и

В режиме ММА.

- РАЗмах(∆) амплитуд максимального (Iмакс) и минимального(Iмин)

токов импульса относительно амплитуды рабочего тока: Iмакс = Iр * ∆,

Iмин = Iр * (1-∆) . ∆ изменяется в диапазоне от 1.05 до 2.0 с шагом 0.5



– ЧАСтота импульсов в герцах. Диапазон изменения от 0.32 до 1000 гц.

Шаг изменений – переменный.

7.  Установка дополнительных параметров

Переход к установке дополнительных параметров производится путем одновременного длительного (>1 сек) нажатия кнопки ЭНКОДЕРа и кнопки ПУСК/СТОП.

7.1.  Установка дополнительных параметров в режиме ММА

Меню установки дополнительных параметров в режиме ММА выглядит следующим образом:



В этом меню, кроме амплитуды рабочего тока и тока «наброса», можно настроить:

- ПОРог срабатывания наброса в диапазоне от 10в до 25в

-уровень принудительного ОБРыва дуги в диапазоне от 25в до 45в

- амплитуду(А0) и длительность (ВР0) «горячего старта»

- запись(ЗП) и считывание(СЧ) сварочных программ по номеру n

- включение БСН

7.2  Установка дополнительных параметров в режиме ММА-PULSE

Меню установки дополнительных параметров в режиме ММА-PULSE выглядит следующим образом:



В этом меню можно дополнительно настроить несимметричные по амплитуде импульсы, у которых амплитуды токов импульса и паузы (А1 и А2) могут изменяться от 0.1*А до 2*А с шагом 0.05А, где А – значение рабочего тока сварки.

Кроме того, можно настроить скважность импульсов (d) в диапазоне от 0.1 до 0.9 с шагом 0.1.

8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

5.1. Предприятие - изготовитель гарантирует работу аппарата в течении 36 месяцев со дня продажи при условии соблюдения правил хранения и эксплуатации.

5.2. Если недостатки в работе аппарата по вине изготовителя выявлены в течение гарантийного срока, изготовитель производит ремонт аппарата бесплатно.

ПАСПОРТ

1. КОМПЛЕКТ ПОСТАВКИ

		Модель	Кол.
1	Аппарат сварочный	ИНЭМ-200Т	1
2	Кабель с электрододержателем		1
3	Кабель с зажимом заземления		1
4	Горелка		-
5	Руководство по эксплуатации		1

2.СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ

Аппарат сварочный ИНЭМ-200Т №_____ Проверен на

соответствие техническим требованиям "___" ______________201 г.

Принял _____________________________

(подпись)

Москва, ул. Вавилова, 4, оф. 405
