КТП киоскового типа

КТП киоскового типа.

Комплектная трансформаторная подстанция проходного (тупикового)типа наружной установки в дальнейшем именуемые КТП, мощностью от 25кВ. А до 630 кВ. А на напряжение 6,10 кВ, с кабельным или воздушным вводом на стороне высшего напряжения, с кабельным или воздушным выводом на стороне низшего напряжения и предназначенна для приема, преобразования и распределения электроэнергии трехфазного переменного тока, получаемой со стороны высшего напряжения для нужд народного хозяйства и поставки на экспорт в страны с умеренным климатом.

Вид климатического исполнения У1 по ГОСТ .

Пример записи обозначения типа и других данных КТП мощностью 400 кВА с воздушным вводом высшего напряжения (вводом ВН), кабельными выводами низшего напряжения (выводами НН), с высшим напряжением 6кВ при ее заказе и в документации другого изделия:

1)  поставляемых для нужд народного хозяйства,
КТПН-400/10/0,4-09 У1, 10 кВ, ввод ВН - воздушный, выводы НН – кабельные. ТУ.

Структура условного обозначения

типа КТП

Х К Т П Н – Х / 10 / 0,4 – 09 У1

количество трансформаторов

комплектная

трансформаторная

подстанция

наружной установки (киосковый)

мощность силового транс -
форматора в киловольт-амперах

класс напряжения на стороне ВН
в соответствии с ГОСТ 1516.1-76

в киловольтах

номинальное напряжение на

стороне НН в киловольтах

год разработки (двепоследние цифры

вид климатического

исполнения по ГОСТ

Условия работы КТП

- КТП пригодны для работы в условиях гололеда при толщине льда до 20 мм и скорости ветра 15 м/с (скоростном напоре ветра 146 Па), а при отсутствии гололеда - при скорости ветра до 36 м/с (скоростном напоре ветра до 800 Па);

- Высота над уровнем моря не более 1000м.

- Температура воздуха от – 45С до + 40С

Основные параметры КТП.

Таблица 1

Обозначение типа	Норма для типа
Номинальное напряжение КТП, кВ	Номинальный ток, А
На сторо-не ВН	На сторо-не НН	Ввода НН	Линии N1	Линии N2	Линии N3	Линии N4	Линии N5	Линии уличногоосвещ.
КТПН-25/10/0,4-09 У1 КТПН-40/10/0,4-09 У1 КТПН-63/10/0,4-09 У1 КТПН-100/10/0,4-09 У1 КТПН-160/10/0,4-09 У1 КТПН-250/10/0,4-09 У1 КТПН-400/10/0,4-09 У1 КТПН-630/10/0,4-09 У1	6 (10) 6 (10) 6 (10) 6 (10) 6 (10) 6 (10) 6 (10) 6 (10)	0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4	100 100 100 250 250 400 630 1000	31,5 31,5 63 100 100 100 100 160	31,5 31,5 63 100 100 100 100 200	31,5 63 80 160 160 200 200 200	- - - - 200 200 200 320	- - - - - - 400 630	20 20 20 20 20 20 20 20

Примечание: Допускается установка линейных автоматических выключателей (предохранителей) с номинальными токами расцепителей, отличающимися на одну ступень от номинальных токов линий, указанных в табл. 1

Внешний вид, габаритные размеры и масса КТП.

Габаритные размеры стандартных ТП Таблица 2

Обозначение типа	Длина, мм	Ширина (тупиковой)ТП, мм	Ширина (проходной) ТП, мм	Высота, мм (каб. ввод)	Высота, мм (возд. ввод)	Масса тупиковой ТП без трансф., кг	Масса проходной ТП без трансф., кг
КТПН-25 КТПН-40 КТПН-63 КТПН-100 КТПН-160	2460	1800	2100	2400	4500	1500	1800
КТПН-250 КТПН-400 КТПН-630	2860	2100	2100	2400	4500	1800	1800

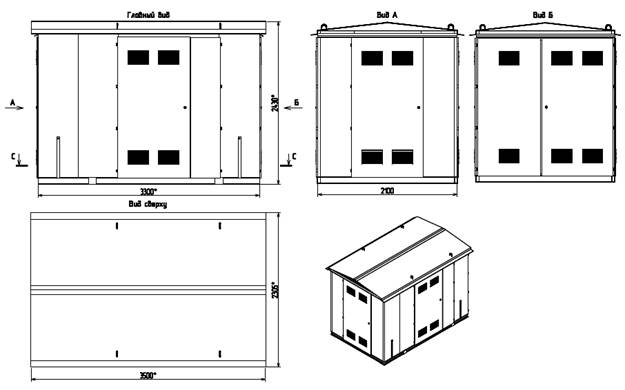

Внешний вид трансформаторной подстанции с кабельным вводом

Внешний вид трансформаторной подстанции с воздушным вводом

Комплектность

В комплект КТП входит:

-УВН (по заказу потребителя);

-силовой трансформатор (по заказу потребителя);

-РУНН (типы и количество шкафов по заказу потребителя);

-шинопроводы, предусмотренные конструкцией КТП;

-шкафы сигнализации (по заказу потребителя);

-приспособление для подъема и съема автоматических выключателей, если масса последних превышает 30 кг (по заказу потребителя);

Электрическая принципиальная схема главных цепей

Электрическая принципиальная схема проходной трансформаторной подстанции без блока уличного освещения

Электрическая принципиальная схема проходной трансформаторной подстанции с блоком уличного освещения

Электрическая принципиальная схема тупиковой трансформаторной подстанции с блоком уличного освещения

Электрическая принципиальная схема тупиковой трансформаторной подстанции без блока уличного освещения

Установка КТП.

Конструкция КТП обеспечивает установку на ровном полу (без крепления к полу), а также крепление их на фундаментах с помощью болтов или приварки к закладным деталям.

Упаковка

КТП поставляется в собранном состоянии без использования специальной тары.
