Комплекс автодиагностики КАД400

Инструкция по установке и настройке RUS. ГАРО.00400 Страниц 24

2003

1.1  Комплекс автодиагностики КАД400

Аннотация

Настоящая инструкция по установке и настройке (в дальнейшем – инструкция) предназначена для изготовителя и пользователей комплекса автодиагностики КАД400 (далее – комплекс), владеющих базовыми знаниями и навыками работы на персональном компьютере типа IBM PC в операционных системах DOS и WINDOWS’98 (и выше), и содержит сведения, необходимые для правильной установки и эксплуатации рабочей программы комплекса (далее – программа).

В данном документе описан процесс установки программы на ПК, на котором предварительно установлена и настроена операционная система Windows’98 SE (или более поздняя). Комплексы автомобильной диагностики поставляются потребителю с предустановленной программой, переустанавливать его следует только при необходимости (установка обновления, установка новой версии, переустановка операционной системы и так далее).

Кроме того, в настоящей инструкции описан процесс настройки операционной системы для обеспечения корректной работы программы. Положения данного документа в отношении настройки операционной системы обязательны для исполнения. В противном случае Компания не гарантирует корректного функционирования программы.

Содержание

1 Общие сведения. 5

1.1 Требования программно-аппаратной совместимости. 5

2 Структура программы.. 6

3 Подготовка к установке. 8

4 Установка программы.. 9

5 Настройка программы.. 16

5.1 Настройка пользовательского интерфейса Windows. 16

5.1.1 Настройка рабочего стола Windows. 16

5.1.2 Настройка Панели задач. 18

6 Обновление программы.. 20

7 Удаление программы.. 21

2  Общие сведения

Комплекс КАД400 разработан Компанией «Новгородский завод ГАРО».

Комплекс предназначен для проверки технического состояния четырехтактных 2, 3, 4, 5, 6, и 8 – цилиндровых бензиновых[1] двигателей с контактными, контактно-транзисторными, бесконтактно-транзисторными, микропроцессорными системами зажигания и их электрооборудования.

2.1  Требования программно-аппаратной совместимости

Системные требования складываются из требований устанавливаемой операционной системы и дополнительных требований программы:

–  операционная система Windows’98 SE или выше. Текущая версия программы не подразумевает применения на базе семейства операционных систем Windows NT;

–  не менее 64 Мбайт оперативной памяти, рекомендуется 128 Мбайт;

–  не менее 20 Мбайт свободного дискового пространства для установки и не менее 100 Мбайт для последующей работы;

–  поддержка видеорежима 800*600 точек, при глубине цвета не менее 256 цветов, рекомендуется поддержка True Color;

–  для установки рекомендуется использовать накопитель CD‑ROM.

3  Структура программы

В своём составе программа имеет множество компонентов, конкретный набор которых зависит от типоисполнения программного продукта (Таблица 1).

При установке программы на рабочую станцию пользователь имеет возможность выбрать набор устанавливаемых компонентов. Для того, чтобы сделать правильный выбор, следует предварительно ознакомиться с каждым компонентом. При установке программы пользователю предлагаются следующие компоненты:

–  мотор-тестер;

–  осциллограф;

–  газоанализатор;

–  демоверсия сканера отечественных автомобилей;

–  компоненты Windows. К данной группе отнесены компоненты темы рабочего стола Windows (обои, заставки и прочее), а также OEM-информация и менеджер памяти MemMaker.

Таблица 1. Структура программы КАД400 .

Компонент программы	Описание компонента
мотор-тестер	Диагностика бензиновых и дизельных двигателей. Обработка данных компьютером с выводом на экран монитора и принтер. Управление с инфракрасного дистанционного пульта или с клавиатуры.
осциллограф	Универсальный двухканальный цифровой запоминающий осциллограф. Визуальное наблюдение и измерение параметров сигналов в электронных и электрических системах современных автомобилей.
газоанализатор	двухкомпонентный или четырехкомпонентный газоанализатор инфракар UPEx с выводом результатов на монитор и принтер. Связь с компьютером по RS-232. Автоматическая продувка нуля. Автоматический слив конденсата. Универсальное электропитание: 12 В постоянного тока или 220 В переменного тока.
сканер отечественных автомобилей	Компьютерный сканер для диагностики электронных систем управления автомобилей ВАЗ, ГАЗ, УАЗ. Отслеживает появление в эксплуатации новых систем.
сканер импортных автомобилей	Компьютерный сканер для диагностики электронных систем управления европейских, японских, корейских и американских автомобилей, а также любых автомобилей, поддерживающих протокол OBD II (ISO 9141). Большой набор диагностических кабелей.
Компоненты Windows/ Компоненты темы рабочего стола/ Заставки	Заставки при загрузке операционной системы и при завершении работы с контактной информацией Компании ГАРО
Компоненты Windows/ Менеджер памяти MemMaker	Утилита оптимизации использования ОЗУ, менеджер памяти в режиме эмуляции MS‑DOS

4  Подготовка к установке

Перед тем, как приступить к установке программы, следует проверить выполнение требований программно-аппаратной совместимости (п. 1.1). При несоблюдении требований совместимости Компания не гарантирует работоспособность программы.

5  Установка программы

Программа поставляется на CD диске.

Для установки программы с дистрибутивного CD диска необходимо выполнить следующие действия:

–  включите компьютер и загрузите операционную систему (рекомендуется предварительно переименовать папку старой версии программы (папку «C:\Program Files\KAD-400 ») и сделать копии файлов autoexec. bat и config. sys, которые находятся в корневой директории);

–  если были добавлены записи в базу данных автомобилей в режиме «Ввод данных о двигателе», то нужно сделать копию файла «C:\Program Files\KAD-400\MotorTester\kad300.nrm»; после установки заменить копией одноименный файл;

–  вставьте дистрибутивный диск.

По прошествии нескольких секунд будет запущена программа установки (Рисунок 1 ). Если этого не произойдёт (если опция «Автозапуск» запрещена в операционной системе), то следует через проводник выбрать CD‑привод, в который вставлен дистрибутивный диск, вызвать контекстное меню и выбрать в нём команду «Установить».

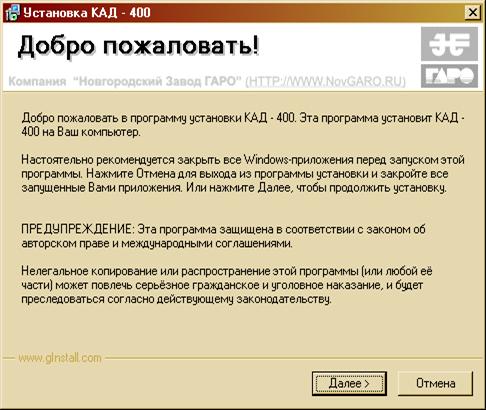

Рисунок 1 Главное окно программы установки

Окно программы установки (Рисунок 1 ) содержит предварительную информацию общего характера. Для продолжения процесса установки следует нажать кнопку «Далее».

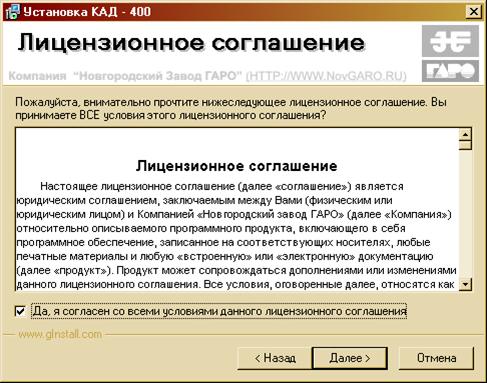

Рисунок 2. Лицензионное соглашение

При этом на экране монитора мы получим следующий диалог (Рисунок 1 ), содержащий текст лицензионного соглашения. Перед продолжением установки настоятельно рекомендуем Вам прочитать данный раздел для избежания дальнейшего недопонимания. Для продолжения процесса установки следует согласиться с условиями лицензионного соглашения, установив флажок «Да, я согласен», затем следует нажать кнопку «Далее».

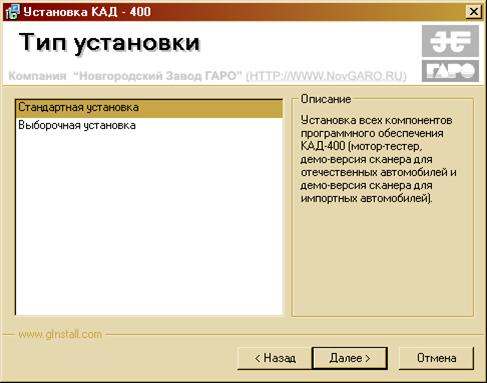

Рисунок 3. Выбор типа установки программного продукта

Далее Вам будет предложено выбрать исполнение КАД400 или выборочную установку (Рисунок 3). Следует выбрать именно тот вариант продукта КАД400, который соответствует Вашему оборудованию. Выбрав, следует нажать кнопку «Далее». При выборе исполнения будет предложено указать имя для папки в меню (Рисунок 5).

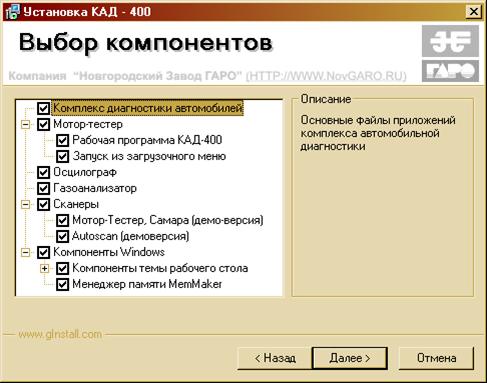

Рисунок 4. Выбор устанавливаемых компонентов программного продукта

При выборе варианта выборочной установки на экране сначала будет диалог (Рисунок 4), а затем также будет предложено указать имя для папки в меню (Рисунок 5).

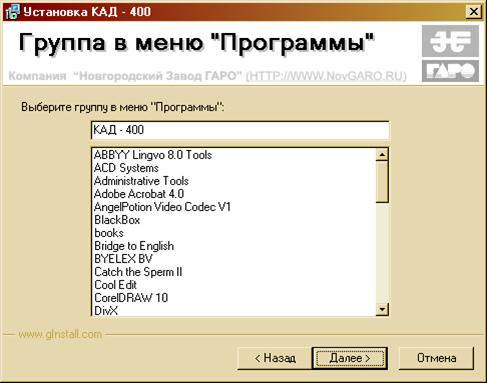

Рисунок 5. Выбор группы в главном меню

Отмеченные компоненты будут установлены, неотмеченные – не будут установлены. После выбора необходимо нажать кнопку «Далее». Изменять набор компонентов, предложенный Вам к установке, следует с особой осторожностью. Некорректный выбор компонентов может привести к неожиданным эффектам после установки и запуска комплекса. Для выбранного компонента справа (в области «Описание») отображается развёрнутое описание, позволяющее сделать более обоснованный выбор. Перечень компонентов программы можно найти в разделе «Структура программ программы».

При указании папки для меню достаточно согласиться с предложенным по умолчанию именем, нажав кнопки «Далее».

На данном этапе программа установки готова начать копирование файлов в указанный каталог, а также выполнить все прочие операции, необходимые для корректной работы программы, о чём пользователь уведомляется соответствующим диалогом (Рисунок 6).

После нажатия кнопки «Далее» начинается процесс копирования файлов программы в каталог C:\Program Files\KAD-400 (Рисунок 7). При копировании все существующие там файлы будут замещены более новыми. По завершению копирования и прочих операций, которые будут выполнены автоматически без вмешательства оператора, программа готова к работе, о чём оператор также уведомляется (Рисунок 8).

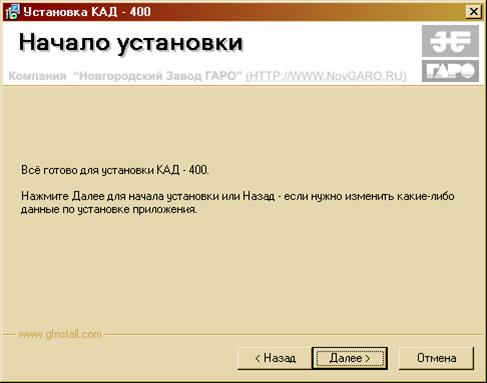

Рисунок 6. Приглашение к началу установки

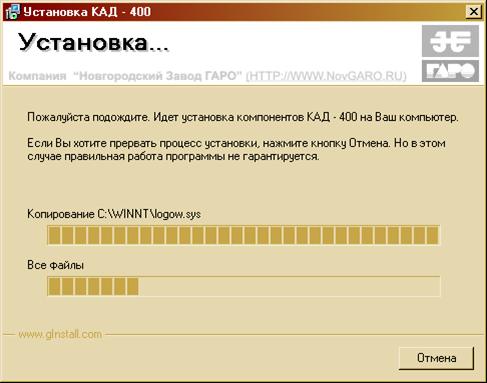

Рисунок 7. Процесс копирования и установки файлов

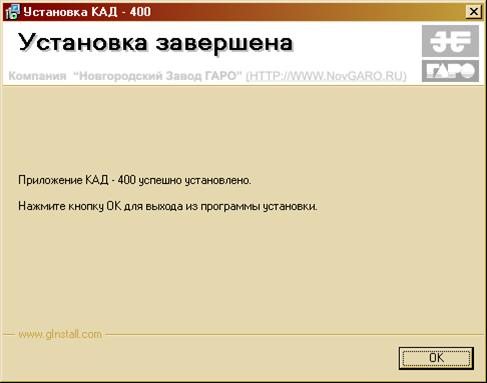

Рисунок 8. Подтверждение завершения установки программы

По окончании загрузки в Вашем меню появится новая папка «КАД-400 », в которой расположены ярлыки компонентов программы. После завершения установки необходимо перезагрузить операционную систему.

6  Настройка программы

6.1  Настройка пользовательского интерфейса Windows

Для корректного функционирования программы следует произвести некоторые дополнительные операции по настройке операционной системы Windows.

6.1.1  Настройка рабочего стола Windows

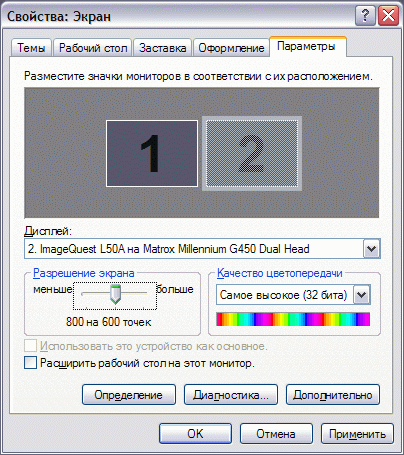

Рисунок 9. Аплет Панели Управления «Экран»

Сначала следует произвести настройку Рабочего стола Windows. Для этого следует воспользоваться аплетом Панели Управления «Экран» (Рисунок 9).

Первое, что необходимо сделать, это установить графическое разрешение и глубину цвета. Для этого проделайте следующие действия:

–  откройте меню «Пуск»;

–  откройте пункт «Настройка»;

–  выберите пункт «Панель управления»;

–  запустите в Панели управления аплет «Экран», при этом Вы увидите окно «Свойства: экран» (Рисунок 9);

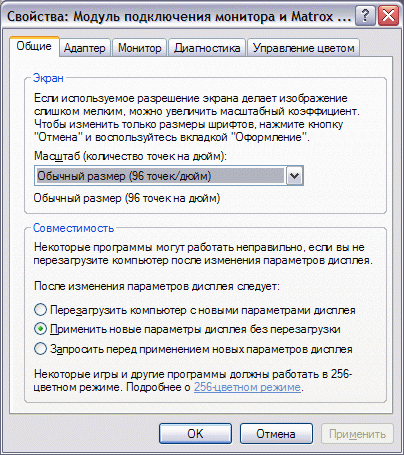

Рисунок 10. Диалог «Свойства: видеоадаптер»

–  выберите закладку «Параметры» (Рисунок 9);

–  в выпадающем списке «Качество цветопередачи» выберите «256 цветов» или больше;

–  установите в поле «Разрешение экрана» графическое разрешение «800 на 600 точек»;

–  нажмите кнопку «Дополнительно», при этом на экране появится диалог дополнительных настроек ( Рисунок 10);

–  в выпадающем списке «Масштаб» выберите «Обычный размер (96 точек на дюйм)»;

–  нажмите «Применить» в диалоге «Свойства: адаптер»;

–  нажмите кнопку «Применить» в диалоге «Свойства: экран»;

–  в случае появления запроса на перезагрузку компьютера ответьте «Да»;

6.1.2  Настройка Панели задач

Далее для нормальной работы программы необходимо произвести настройку Панели задач Windows. Для этого проделайте следующие действия:

–  откройте меню «Пуск» Windows;

–  откройте пункт «Настройка»;

–  выберите пункт «Панель задач и меню «Пуск»», при этом Вы увидите окно «Свойства: Панель задач» (Рисунок 11);

–  выполните установки в соответствии с рисунком (Рисунок 11);

–  завершите диалог кнопкой «Ok».

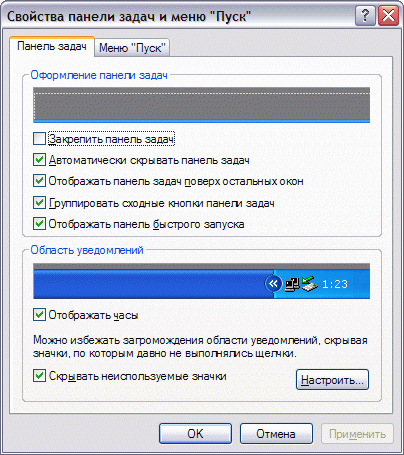

Рисунок 11. Диалог «Свойства: Панель задач»

Теперь Панель задач будет появляться на экране при наведении курсора мыши на нижнюю кромку экрана.

6  Обновление программы

Условия получения обновления программы указаны в лицензионном соглашении. В соответствии с лицензионным соглашением Вы можете получить любой выпуск программы той же версии (первых два числа в полной версии программы должны совпасть). При этом гарантируется, что программа будет правильно установлена и будет функционировать. Вы не имеете права загружать выпуски других версий программного продукта (первые два числа в полной версии отличаются от первых двух чисел в полной версии программы, который Вы лицензировали), функционировать они не будут.

В качестве обновления Вы получаете полную версию дистрибутива программы. Устанавливается она в обычном порядке в соответствии с разделом «Установка программы» (4, стр. 9). При этом предыдущая версия программы будет замещена. Откат к предыдущей версии невозможен.

Загрузить обновления можно с ftp-сервера Компании ftp://ftp. *****/distribs/kad. При отсутствии доступа к сети Интернет Вы можете обратиться к разработчикам (координаты указаны в формуляре) и заказать обновление на CD-диске. При этом пересылка будет за Ваш счёт.

7  Удаление программы

Для удаления программы следует использовать аплет панели управления операционной системы Windows «Установка и удаление программ» (Рисунок 12).

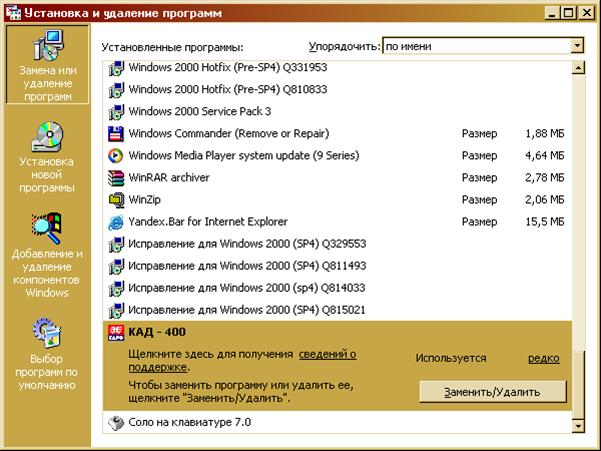

Рисунок 12. Аплет Панели управления «Установка и удаление программ»

Для удаления программы следует воспользоваться кнопкой «Заменить/Удалить». При этом на экране появится диалог программы удаления КАД400 (Рисунок 13).

Активизированный мастер предлагает несколько вариантов операций: восстановление программы или удаление программы. На данный момент операция восстановления не реализована и доступна только операция удаления программы.

После нажатия кнопки «Далее» будет запрошено подтверждение удаления программы (Рисунок 14). После нажатия кнопки «Далее» остановить удаление программы уже будет нельзя.

После подтверждения удаления программы (нажатия кнопки «Далее» в диалоге подтверждения удаления программного продукта) начинается процесс удаления программного продукта и всех его компонентов, настроек и так далее (Рисунок 15).

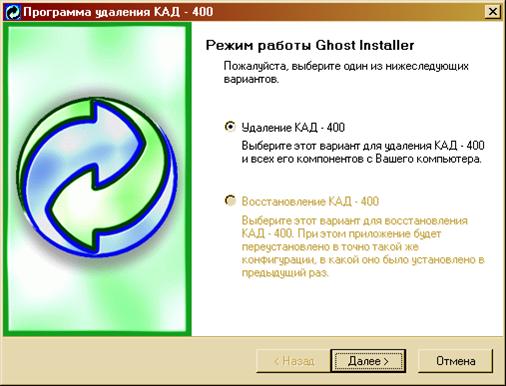

Рисунок 13. Программа удаления КАД400 Рисунок 14. Программа удаления КАД400, подтверждение удаления

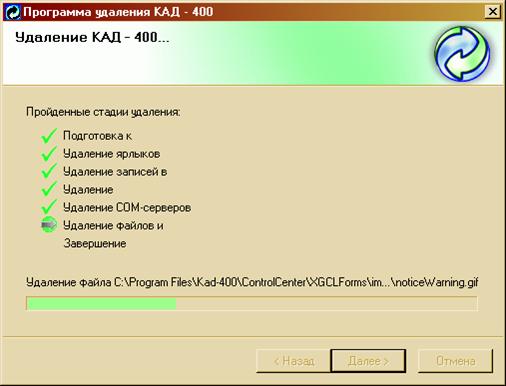

Процесс удаления продукта условно разделён на несколько этапов, которые отображаются в диалоге программы удаления (Рисунок 15). Процесс полностью автоматизирован, вмешательство пользователя в этот процесс не требуется. Однако, в процессе удаления программного продукта, программа удаления может обнаружить, что некоторый файл, используемый ранее несколькими программами, более не требуется (удаляется последняя программа, использовавшая его). При этом будет выдан соответствующий запрос (Рисунок 16).

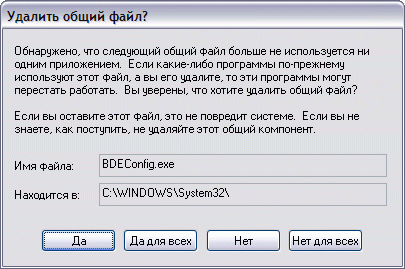

Рисунок 15. Программа удаления, процесс удаления Рисунок 16. Подтверждение удаления общего файла

Если Вы не знаете, что это за файл, то сохраните его (ответ – «Нет»). Это не повредит операционной системе, кроме того, Вы гарантировано не нанесёте вреда прочим установленным программным продуктам.

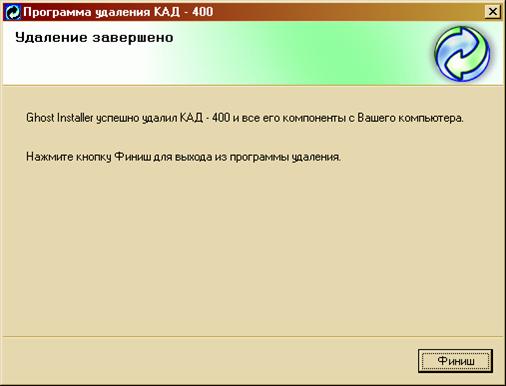

Рисунок 17. Программа удаления, завершение операции

Завершается процесс удаления диалогом (Рисунок 17), подтверждающим завершение процесса удаления. Если потребуется, то будет предложена перезагрузка операционной системы. Следует согласиться с данным предложением.

[1] В тексте термин “бензиновые двигатели” распространяется на двигатели с искровым зажиганием и двигатели, использующие в качестве топлива сжиженный и сжатый газ.
