TViX HD M-5000A – это результат дальнейшего развития HDD-плееров. Скучный классический дизайн в виде черной коробочки уступил место более привлекательным формам, этот плеер уже проигрывает видеофайлы высокого разрешения и, чего так не хватало плеерам с жестким диском 3,5-дюймового формата, появились возможность подключать плеер к локальной сети – теперь плеер можно разместить на большом удалении от компьютера и забыть про возню с USB-кабелем.

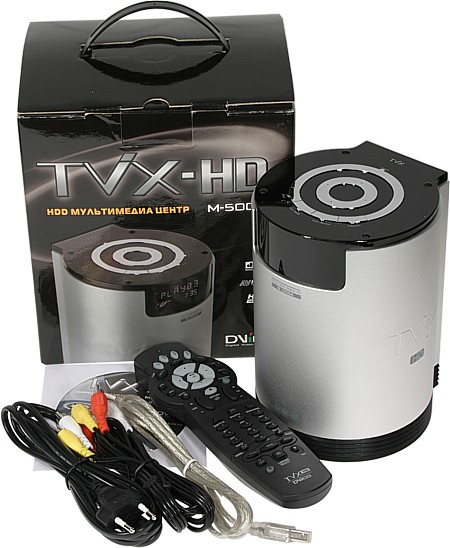

Комплект поставки

Плеер Напечатанное руководство (заявлено, но нам не досталось) CD-ROM (драйвер для Windows 98, Acrobat Reader, TViX-manager v.1.57, DVDShrink, NetShare 1.06, руководство пользователя в PDF и немного рекламных материалов) Кабели
Аудио/видеокабель, 3 RCA на 3 RCA – композитное видео и стереоаудио USB-кабель, тип A на тип B Питания
Пульт ДУ и две батарейки АА для него

Xарактеристики

Видеовыходы	DVI-I (цифровой и аналоговый, до 1080p), компонентный (до 1080p), S-Video, композитный
Особенности видеовыходов	Прогрессивная развертка, двунаправленный транскодер NTSC-PAL
Аудиовыходы	Аналоговый стереофонический аудиовыход, цифровой электрический (коаксиальный), цифровой оптический
USB-интерфейс	Интерфейс USB-накопи, тип B) и два порта USB-хоста (2.0, тип A, поддержка внешних накопителей FAT32, FAT16, NTFS)
Сетевой интерфейс	Проводной, RJ-45, 10BASE-T/100BASE-TX
Размеры, ШxВxГ (мм)	131 (диаметр) на 185 (высота)
Вес (кг)	1,8
Цена	В зависимости от объема жесткого диска: 160 ГБ - $457, 250 ГБ - $486, 400 ГБ - $610, 500 ГБ - $742
Ссылка на сайт производителя	www. *****

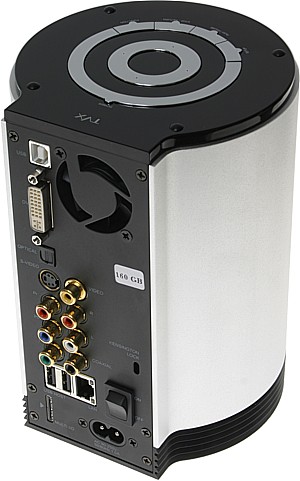

Одежка плеера – его дизайн – привлекает внимание своей необычностью. Плеер имеет почти цилиндрическую форму – закругление по радиусу заканчивается только на немного выступающей плоской задней панели. Корпус плеера образуют кожух из алюминиевого сплава с серебристым покрытием, верхняя крышка из тонированного оргстекла, основание из черной пластмассы и задняя металлическая панель.

В верхней части кожуха имеется вырез, за которым расположен довольно крупный люминесцентный дисплей с сегментами четырех цветов. Дисплей прикрыт щитком из темного оргстекла. Четкие и контрастные значки, цифры и буквы, появляющиеся в глубине при включении плеера, смотрятся очень стильно.

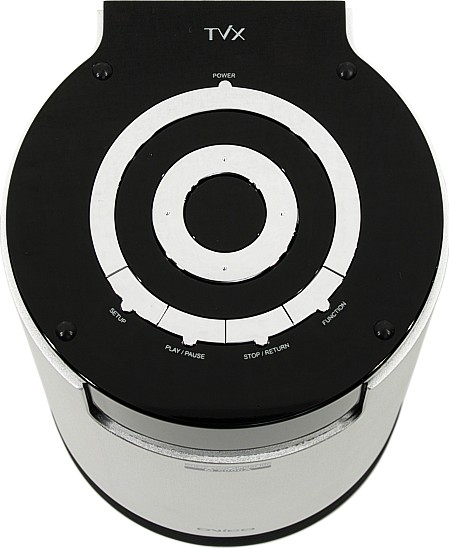

Дисплей отображает текущее время, позицию проигрывания/название файла или пункта меню, режим работы видеовыхода (что очень полезно) и т. д. Два блестящих концентрических кольца сверху маскируют кнопки управления.

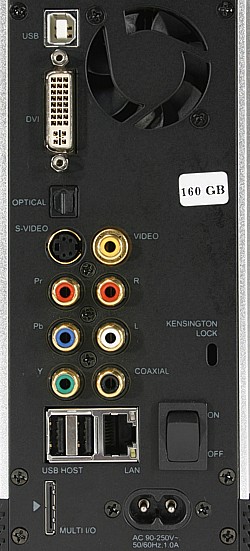

Меньшее кольцо в центре – это четырехпозиционная навигационная кнопка. Примерно под надписью POWER находится желтый индикатор состояния. Все разъемы, в том числе и разъем для замка Кенсингтона, расположены на задней панели. Там же – кнопка выключения питания, полностью обесточивающая плеер.

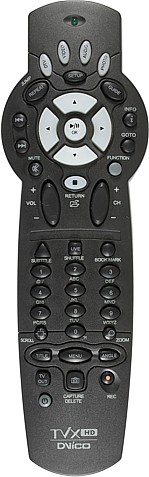

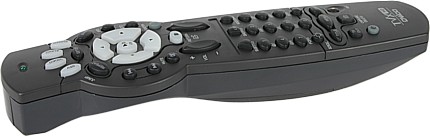

Креатива дизайнеров хватило и на пульт. Он необычно большой и форма у него такая, что в двух словах не описать – проще показать.

Кнопок много, изготовлены они из резиноподобного материала, есть и крупные, и мелкие, и просто кнопки, и кнопки-качалки, подсветки нет. Подписи контрастные, но буковки и циферки мелковаты, впрочем, ориентироваться (в том числе на ощупь) помогает дифференциация кнопок по расположению, размерам и форме.

К размерам самого пульта, несколько хаотичному и нестандартному расположению кнопок приходится некоторое время привыкать, но, привыкнув, начинаешь осознавать всю прелесть полноразмерного пульта, правда приходится одной рукой пульт держать, а второй на кнопки давить. Рассеиватель в передней части пульта и, видимо, мощный ИК-излучатель и чувствительный ИК-приемник позволяют ориентировать пульт произвольным образом относительно плеера и относить пульт далеко от плеера – все равно связь плеера с пультом сохраняется.

Снизу в основании плеера есть крышка, открыв которую, можно увидеть жесткий диск, расположенный вертикально разъемами вниз. Наше исследование внутренностей плеера на этом завершилось. Следует отметить, что компания InPrice Distribution поставляет в Россию плееры с уже установленными дисками на 160 Гбайт, поэтому открывать эту крышечку российским пользователям нет никакой необходимости. По данным производителя плеер основан на мультимедийном процессоре EM8621L от Sigma Designs. Судя по таблице характеристик, обнаруженной на сайте Sigma Designs, процессор EM8621L – это EM8620L, встречавшийся нам ранее в плеерах SnaZio и KiSS DP-600, но не поддерживающий защиту Macrovision. К сожалению, и поддержку модного кодека H.264 от чипа EM8621L ожидать не приходится.

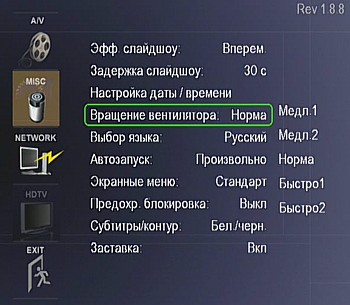

Воздух, охлаждающий внутренности плеера, забирается через решетки в основании и выдувается небольшим вентилятором на задней панели. Обычно вентилятор вращается медленно и его практически не слышно, но иногда буквально на 2-3 секунды вентилятор взвывает – так проявляет себя система терморегуляции. В меню можно принудительно установить скорость вращения вентилятора, рекомендуется повысить ее, если снаружи очень жарко.

Почему-то разработчики плеера не используют большую поверхность хорошо проводящего тепло кожуха в качестве радиатора.

Локализация

Четыре месяца компания InPrice Distribution вместе с корейскими партнерами работали над русификацией плеера. Получилось неплохо. Практически все в интерфейсе плеера переведено на русский язык (кроме крупных надписей STOP, PAUSE и т. д., иногда возникающих в углу экрана). Правильно отображается кириллица в названиях файлов и папок, в тегах MP3-файлов, в текстах песен и в текстовых субтитрах к MPEG4-фильмам. Перевод терминов вполне адекватный. Мы тестировали плеер с прошивкой 1.8.8. За свежими русифицированными версиями прошивок предлагается обращаться в компанию InPrice Distribution. Приятное впечатление производит подробное руководство пользователя на русском языке.

Доступ к контенту

Использовать этот тяжеленький цилиндр в качестве мобильного накопителя вряд ли кому придет в голову. Т. е. это стационарный мультимедийный плеер, а USB-интерфейс ему нужен, чтобы быстро переписать на него или с него мультимедийные файлы. Подключение плеера к USB-порту компьютера переводит плеер в режим накопителя, все остальные функции отключаются. Видимо, мост USB-IDE работает напрямую с винчестером, что должно благотворно сказываться на скорости работы. И это так – средняя скорость последовательного чтения по результатам тестирования плагином к AIDA32 составляет 32,7 Мбайт/с, средняя скорость последовательной записи 25,9 Мбайт/с, а среднее время доступа 15,6 мс. Судя по графикам, скорость ограничивается USB-интерфейсом, а не возможностями HDD. Разумеется, о том, чтобы питать плеер в режиме накопителя от портов USB не может быть и речи – питание от сети необходимо.

Собственно сам плеер распознает и работает с несколькими разделами на диске, которые могут быть отформатированы как под FAT32, так и под NTFS. Два USB-порта на задней панели плеера предназначены для подключения внешних USB-накопителей. В качестве таковых могут использоваться USB-флешки, кард-ридеры, USB-винчестеры и т. д. Также утверждается, что плеер умеет работать и с USB-CD/DVD-приводами. Плеер умеет только воспроизводить записанный на внешних устройствах контент, функция копирования на встроенный HDD отсутствует. Плеер распознает несколько физических (несколько карт памяти в одном кард-ридере) или логических дисков на подключенном к нему устройстве и поддерживает файловые системы FAT16, FAT32 и NTFS.

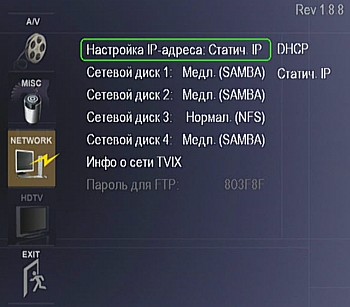

Благодаря наличию интерфейса 10BASE-T/100BASE-TX плеер можно включать в локальную сеть. IP-адрес плеера и маску подсети можно указать вручную, или, если в сети работает DHCP-сервер, включить режим автоматического получения этих параметров.

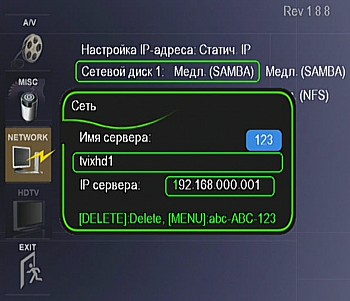

В сети плеер ведет себя пассивно – умеет только читать файлы, находящиеся на сетевых дисках. В меню установок плеера можно указать адреса и имена четырех сетевых дисков.

Поддерживаются NFS - и SAMBA-серверы. Пользователи компьютеров под управлением Windows могут обычным способом расшарить любую папку или папки (главное – чтобы имя ресурса совпадало с именем сетевого диска в настройках плеера) или запустить программу NetShare (простенький NFS-сервер), указав ей папку для расшаривания. В первом случае, настраивая плеер, для типа сетевого диска нужно указать SAMBA, во втором – NFS. Кстати, в руководстве подробно рассказывается про подключение плеера к NAS-устройствам, но про подключение к компьютеру, на котором папки расшарены стандартным для Windows способом не говорится ни слова. В случае NFS-подключения кириллица в названиях папок и файлов отображается правильно, в случае SAMBA – закорючками (но файлы воспроизводятся). В руководстве к плееру на скрин-шотах с настройками NAS указана кодировка cp866, может при таких настройках кириллица будет правильно отображаться.

И все же существует способ копировать по сети файлы на винчестер плеера. В плеер встроен FTP-сервер, поддерживающий все стандартные операции с файлами (и всего одно подключение). Адресная строка доступа к серверу плеера выглядит так: ftp://ftptvix:пароль@статический IP-адрес TViX-HD, пароль индивидуален для каждого плеера, узнать его можно на странице меню с настройками сети. По FTP плеер предоставляет доступ к нескольким разделам диска и к подключенным к нему USB-накопителям. Конечно, по сравнению с USB-интерфейсом скорость ниже: файл в 989 Мбайт по USB копируется за 62 с (16 Мбайт/с), а по FTP – за 6 мин 20 с (2,6 Мбайт/с), но зато не нужно подключать-отключать USB-кабель, плеер может находиться на большом удалении от компьютера и даже что-нибудь играть при этом (желательно не ресурсоемкое, так как скорость копирования зависит от занятости плеера). Кириллица в названиях папок и файлов при работе с FTP-сервером плеера сохраняется.

Воспроизведение контента

Результаты тестов на совместимость:

Проигрывание MP3 (8-320 кбит/с и VBR, 8-48 кГц)	+*
Проигрывание WMA/WAV/OGG/AC3/AAC	+
Просмотр файлов JPG	+
Проигрывание файлов MPEG-1/2/4	+
Проигрывание DAT-файлов (VCD)/ VOB-файлов (DVD-Video)	+
Поддержка IFO-файлов (DVD-Video)	+
* Зависит от соотношения битрейт / частота

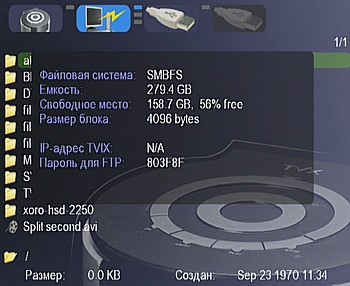

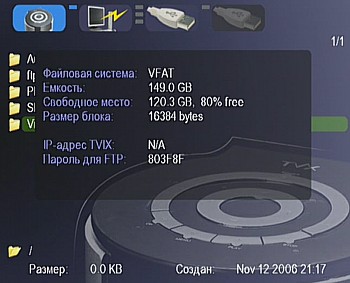

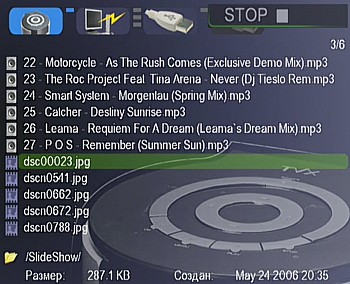

Нужный диск (раздел) выбирается с помощью иконок в верхней части экран. Содержимое текущего диска плеер показывает в виде одного списка с папками и файлами, находящимися в текущей папке, и строчкой выхода на предыдущий уровень.

В этом списке плеер отображает более пяти десятков первых символов из длинных названий. Стрелка вправо переключает сортировку – по имени, дате или размеру файла. Навигация по списку удобная. Пункты в загрузочном меню (VIDEO, AUDIO, PHOTO) и соответствующие кнопки на пульте включают мягкую фильтрацию по типам файлов, заключающуюся в переходе в одноименные папки на первом разделе винчестера. Нажатие на кнопку INFO выводит на экран информацию о носителе или о проигрываемом файле (в т. ч. для JPG – EXIF-теги, MP3 – ID3-теги v1, для видеофайлов – кодек, разрешение и т. д.).

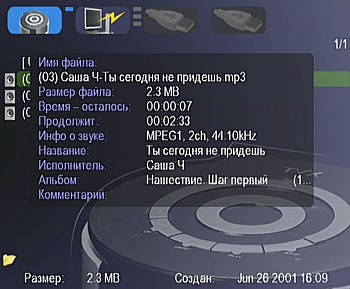

В случае видеофайлов, второе нажатие на INFO выводит на экран текущий тайм-код, а третье – оставшееся время. Плеер сам не переходит в следующую папку, обойти это ограничение можно, создав заранее список воспроизведения в формате M3U. Есть функция автозапуска – чтобы при включении плеер запустил файлы на проигрывание, их нужно поместить в папку Autorun на первом разделе. Содержимое подпапок папки Autorun игнорируется. Разместив аудиофайл и несколько JPG-картинок в папке SlideShow, можно устроить просмотр картинок под музыку – для этого нужно сначала запустить аудиофайл, затем первую картинку. Интервал смены картинок слайд-шоу и эффект перехода (случайный выбор не работает) задаются в меню установок. Можно заменить фон по умолчанию пользовательской картинкой (из файла tvix. jpg в корневой папке), а файл tvix_ss. jpg (160x160 пикселей) плеер будет использовать в режиме сохранения экрана, хаотично перемещая картинку по черному экрану.

Плеер воспроизвел практически все стерео - и монофонические файлы MP3 и WMA из нашей тестовой подборки, не справился только MP3-файлами 8-11 кГц с битрейтом выше 8 кбит/с, WMA 8 кГц 11 кбит/с и loseless-WMA, но, что удивительно, проиграл 24-битный WMA-файл. С OGG-файлами дела обстоят несколько хуже – файлы монофонические и/или с частотами отличными от 44 и 48 кГц плеер или не проигрывает или воспроизводит ускоренно. Плеер нормально воспроизвел ряд AAC-файлов и 5.1 AC3. Плеер проигрывает моно и стерео 8-ми и 16-ти-битные WAV-файлы (44 и 48 кГц). Плеер отображает некоторую информацию из MP3-тегов первой версии. Проигрывая аудиофайл, плеер умеет показывать внизу экрана текст песни (даже на русском языке). Для этого текст должен находится в файле LRC в одной папке с аудиофайлом, а название LRC-файла должно совпадать с названием аудиофайла. Минимальная пауза между MP3-треками составляет примерно 0,5 с, начало трека не приглушается. WAV-файлы плеер разделяет паузой в 1 с. При проигрывании аудиофайлов работают переход на 10 с вперед и назад и переход на заданное время.

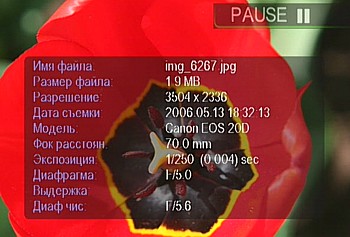

Плеер показывает даже довольно большие картинки – как минимум до 3967 на 2642 пикселей включительно. При просмотре JPG-фалов работает настоящий зум (с повышением детализации, но всего раза в два, и медленный). Согласно руководству картинки должны вращаться кнопкой ANGLE, но эта функция не работала.

Для тестирования функции проигрывания видеофайлов мы использовали файлы с ряда тестовых дисков, в том числе с DivXTestCD v1 и v2.0. Плеер умеет проигрыватьWMV9-, MPEG1-, MPEG2- (и в виде M2V), MPEG4(ASP)-файлы, последние – в контейнерах AVI, DivX и MP4. Полностью поддерживается Bframes и Qpel, частично – GMC. Плеер распознает и воспроизводит звуковой поток в видеофайлах, если он присутствует в форматах MP3(2.0), WMA (2.0), AC3 (5.1), LC-AAC (2.0 и 5.1) и PCM. В случае нескольких аудиопотоков в одном файле можно переключаться между ними (проверено на MP3, AC3 (5.1) и LC-AAC), правда, MPEG2-файл с двумя дорожками AC3 воспроизводился без звука. Плеер поддерживает только внешние текстовые (SMI, SRT, SUB) субтитры без форматирования, при этом файл с субтитрами выбирается после запуска видеофайла (для этого нужно нажать кнопку TITLE). Двуязычные smi-субтитры плеер не понимает. В меню установок выбирается цвет субтитров, а непосредственно при проигрывании файла можно включить-выключить субтитры, изменить их положение на экране и размер шрифта (эти функции перебираются кнопкой SUBTITLE). На экране отображается как минимум 50 символов в одной строке (если мелкий вариант шрифта), и как минимум 3 строки. Текст субтитров иногда отстает от звука, исправить это можно с помощью кнопок CH+/-. Русские субтитры поддерживаются в кодировке WIN1251.

В целом плеер неплохо справился с тестовым зоопарком видеофайлов, в том числе и с файлами высокого разрешения. Наибольшую трудность вызвали AVI - и DIVX-файлы со встроенным меню – плеер пытался проиграть меню, а затем собственно фильм, но в итоге зависал. При проигрывании видеофайлов работают быстрая перемотка в обе стороны, переход на нужную позицию по тайм-коду и переход на 15 с вперед-назад. Плеер автоматически запоминает позицию проигрывания 8-ти последних остановленных видеофайлов, вернуться к их просмотру можно нажав кнопку BOOKMARK и выбрав в списке требуемый файл. Плеер сохраняет правильное соотношение сторон картинки видеофайлов при просмотре как на экране 4:3, так и 16:9 (если выбрать правильный режим в меню установок), кроме того, кнопкой ZOOM можно включить режим пропорционального увеличения картинки и переключать режимы трансформации. Кнопка SCROLL включает режим сдвига картинки.

Плеер проигрывает виртуальные DVD-Video (скопированные целиком на диск), но только с простым меню и не запутанной последовательностью воспроизведения. При этом даже поддерживаются прописанные в IFO-файлах ограничение на некоторые действия. Если плеер не справляется с меню, то проиграть содержимое DVD можно по VOB-файлам, но переключение субтитров и звуковых дорожек при этом не работает. Воспроизводя DTS-дорожки, плеер их декодирует, микширует и передает стереосигнал на аналоговые выходы. ISO-образы DVD-Video-дисков плеер не проигрывает.

Поддержка форматов и доступность функций не зависит от того, где находится файл – на встроенном жестком диске, на сетевом ресурсе или на подключенном USB-накопителе. При проигрывании с винчестера или по сети нормально воспроизводятся файлы с битрейтом в 20 Мбит/с, по USB такие файлы уже подтормаживают.

Тестирование видеотракта

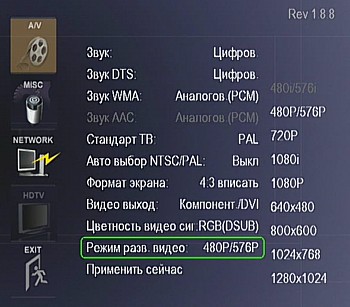

Так как плеер тестировался при подключении к проектору с физическим разрешением 1280 на 720, то четкость (разрешение) изображения для более высоких разрешений не определялась. Режим работы видеовыходов переключается в меню или кнопкой TV OUT пульта.

Также в меню установок можно выбрать режим работы транскодера – PAL или NTSC. Есть еще режим автоматического выбора, когда плеер выбирает режим в зависимости от частоты кадров в видеофайле. Вот его лучше отключить и выбирать режим вручную – если картинка дергается, значит, режим нужно сменить. Автоматический выбор почему-то постоянно ошибается. К разъему DVI можно подключать устройства с VGA-входом, для этого понадобится стандартный переходник.

Яркостная четкость (ТВЛ)
Композитный	540	Очень хорошо
S-Video	530	Очень хорошо
Компонентный (576i и 576p)	540	Очень хорошо
Компонентный (720p)	720	Очень хорошо
Цветовая четкость (ТВЛ)
Композитный	140	Отлично
S-Video	140	Отлично
Компонентный (576i и 576p)	270	Отлично
Компонентный (720p)	360	Отлично

Четкость изображения при аналоговых подключениях высокая – при воспроизведении HD-файлов 720p компонентное подключение не будет ограничивать разрешение картинки. Однако на изображение при компонентном подключении влияет нагрузка на других видеовыходах (меняется яркость изображения, появляются-исчезают контуры вокруг объектов), что говорит о недостаточной стабильности аналогового видеотракта. Цвета правильные, артефактов при воспроизведении тестовых таблиц и фрагментов фильмов нет, слабые градации оттенков хорошо различимы как в светах, так и в тенях. В прогрессивном режиме плеер просто составляет кадр из двух смежных полей. Деинтерлейсинг выполняется правильно для наших тестовых фрагментов с двигающимися мирами и неподвижными объектами, но в случае тестовых фрагментов реальных фильмов плеер не всегда правильно составляет кадр из полей, предпочитая выводить изображение по полям. В частности плеер не выполняет компенсацию преобразования 2-3 для кинофильмов формата NTSC. Следствием этого является заниженная вертикальная четкость объектов в движении, что плохо, и отсутствие артефактов в виде характерной "расчески" по краям двигающихся объектов, что хорошо. Специального сглаживания границ не выполняется, поэтому на диагоналях объектов можно заметить ступеньки. При просмотре картинок и видеофайлов кнопкой SETUP на экран последовательно выводится ползунки яркости, контрастности и насыщенности.

При компонентном подключении работоспособными оказались режимы 480i, 480p, 576i, 576p, 720p и 1080i, в случае DVI – 480p, 576p, 720p, 1080i, 640x480, 800x600 и 1024x768, VGA – 640x480, 800x600 и 1024x768. Разумеется, качество изображения при DVI-подключении (в нашем случае в режиме 720p) было наилучшим.

Тестирование звукового тракта

Тест программы RightMark Audio Analyzer

Тестируемая цепь: аналоговый выход -> вход E-MU0404

Режим работы: 16-бит, 44 кГц, WAV-файл

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:	+0.02, -0.09	Отлично
Уровень шума, дБ (А):	-94.3	Очень хорошо
Динамический диапазон, дБ (А):	94.3	Очень хорошо
Гармонические искажения, %:	0.0063	Очень хорошо
Интермодуляционные искажения + шум, %:	0.012	Очень хорошо
Взаимопроникновение каналов, дБ:	-75.5	Очень хорошо
Интермодуляции на 10 кГц, %:	0.040	Хорошо

Общая оценка: Очень хорошо

Режим работы: 16-бит, 44 кГц, MP3-файл 320 кбит/с

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:	+0.11, -0.34	Хорошо
Уровень шума, дБ (А):	-94.1	Очень хорошо
Динамический диапазон, дБ (А):	93.9	Очень хорошо
Гармонические искажения, %:	0.0064	Очень хорошо
Интермодуляционные искажения + шум, %:	0.015	Очень хорошо
Взаимопроникновение каналов, дБ:	-75.3	Очень хорошо
Интермодуляции на 10 кГц, %:	0.041	Хорошо

Общая оценка: Очень хорошо

Странность работы цифрового выхода, заключающаяся в несовместимости сигнала с некоторыми аудиокартами (с E-MU0404 в частности), проявилась и в этом плеере на чипе EM862xL. Поэтому результатов тестирования цифровых аудиовыходов мы не приводим. Впрочем, по отзывам пользователей, с бытовыми ресиверами проблем не возникает. Качество аналогового выхода очень хорошее. Судя по тому, что результаты при воспроизведении WAV-файлов и MP3 различаются несильно, плеер правильно декодирует MP3-файлы.

Выводы

HDD-мультиплеер TViX HD M-5000A – это очень интересное устройство, способное воспроизводить мультимедийные файлы различных форматов, в том числе и видеофайлы высокого разрешения. Емкий жесткий диск позволяет хранить файлы на самом плеере, а быстрый USB-интерфейс – переписывать файлы с компьютера. Кроме того, плеер способен проигрывать файлы с подключенных к нему USB-носителей и с сетевых дисков. Встроенный FTP-сервер предоставляет удаленный доступ к содержимому плеера – поддерживаются стандартные операции с файлами, и довольно быстрая закачка на диск плеера в частности. Стоит отметить достаточно стабильную работу плеера. В тоже время программистам есть над чем и поработать: желательно улучшить проигрывание виртуальных DVD-Video, разобраться с меню в видеофайлах (или игнорировать, или поддерживать) и еще по мелочи.

Достоинства:

Отличная русификация Стильный дизайн Хорошее качество видеовыходов Проигрывание файлов по сети Встроенный FTP-сервер Два порта для внешних накопителей
