Четырехканальный дуплексный видео мультиплексор YK-9404
Руководство пользователя
Содержание
1. Введение……………………………………………………………………………………………………………. | 2 |
2. Технические характеристики…………………………………………………………………………………….. | 2 |
3. Установка…………………………………………………………………………………………………………… | 3 |
4. Описание функциональных кнопок.……………………………………………………………………………. | 3 |
5. Режимы работы……………………………………………………………………………………………………. | 4 |
6. Запись и воспроизведение………………………………………………………………………………………. | 5 |
7. Функция тревоги…………………………………………………………………………………………………… | 6 |
8. Меню настроек…………………………………………………………………………………………………….. | 6 |
1. Введение
1.1 Данное руководство пользователя может применяться с двумя версиями устройства: цветной и черно-белой.
1.2 Автоматическое обнаружение NTSC/PAL в цветной версии устройства.
1.3 Автоматическое обнаружение EIA/CCIR в черно-белой версии.
1.4 Видеосигнал с функцией AGC - автоматическая регулировка усиления.
1.5 Скорость обновления изображения на экране в режиме квадранта для цветной версии: NTSC – 60 кадров в секунду, PAL – 50 кадров в секунду.
1.6 Скорость обновления изображения на экране в режиме квадранта для черно-белой версии: EIA – 60 кадров в секунду, CCIR – 50 кадров в секунду.
1.7 Полный дуплекс для записи и отображения.
1.8 При переключении каналов изображение на мониторе не сдвигается.
1.9 Пропуск неподключенных каналов в последовательном режиме.
1.10Поддержка функции стоп кадра для квадранта в обычном режиме и в режиме воспроизведения.
1.11Поддержка функции стоп кадра для полноэкранного изображения в режиме воспроизведения.
1.12Поддержка внешнего четырехканального триггера тревоги.
1.13Регистрация до 60 записей с событиями тревоги.
1.14Поддержка синхронного и асинхронного режимов для записи изображения.
1.15Поддержка покадрового режима и режима по полям для записи и воспроизведения.
1.16Отображение даты, времени, названия видеокамеры.
1.17Меню настроек с дружественным пользовательским интерфейсом.
1.18Цветная версия имеет встроенный генератор цветных полос для настройки монитора.
2. Технические характеристики
Скорость обновления (цветная версия) | NTSC: 60 кадров в секунду, PAL: 50 кадров в секунду |
Скорость обновления (Ч/Б версия) | EIA: 60 кадров в секунду, CCIR: 50 кадров в секунду |
Разрешение | NTSC: 860x525, PAL 860x625 (CCIR-601 стандарт) |
Порт видео входа | 4 BNC разъема для видеокамер плюс 1 BNC разъем – вход для видеомагнитофона |
Порт видео выхода | 1 BNC разъем для монитора плюс 1 BNC разъем – выход для видеомагнитофона |
Выходной видео сигнал | Полный видеосигнал 1 В p-p / 75 Ом |
Формат видео выхода | Программируемый: полноэкранный, квадрант, стоп кадр, автоматическое переключение |
Генератор названий | До 8 символов на каждый канал |
Генератор времени | Встроенные часы реального времени |
Размер | 218 x 202 x 44 мм |
Источник питания | 12В постоянного тока ± 10% |
Потребляемая мощность | 7.5Ватт (макс.), 600мА * 12В, рекомендуемый адаптер: 12В/1А DC |
3. Установка

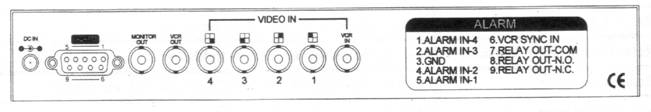

Задняя панель
3.1 Вход источник питания (DC IN)
12В постоянного тока ± 10%, 600мА, рекомендуемый адаптер: 12В/1А DC.
3.2 Видео входы (VIDEO IN)
3.2.1 Входы видеокамер
Четыре BNC входа. Разъемы 1-4 используются только для подключения видеокамер.
3.2.2 Вход видеомагнитофона
BNC разъем “VCR IN” должен соединяться только с разъемом выходного сигнала “VIDEO OUT” видеомагнитофона.
3.3 Видео выходы
3.3.1 Выход для монитора
BNC разъем “MONITOR OUT” должен соединяться с разъемом монитора “VIDEO IN”.
3.3.2 Выход для видеомагнитофона
BNC разъем “VCR OUT” должен соединяться с разъемом видеомагнитофона “VIDEO IN”.
3.4 Входы/выходы тревоги
С левой стороны задней панели расположен разъем типа DB9, к которому подключаются внешние датчики тревоги и вход триггера специализированного видеомагнитофона.
Назначение контактов разъема DB9
№ контакта | Название | Описание |
1 | ALARM IN-4 | Вход внешнего датчика тревоги №4 |
2 | ALARM IN-3 | Вход внешнего датчика тревоги №3 |
3 | GND | Земля |
4 | ALARM IN-2 | Вход внешнего датчика тревоги №2 |
5 | ALARM IN-1 | Вход внешнего датчика тревоги №1 |
6 | VCR SYNC IN | триггер видеомагнитофона |
7 | RELAY OUT-COM | Выход реле – общий |
8 | RELAY OUT-N. O. | Выход реле – нормально открытый |
9 | RELAY OUT-N. C. | Выход реле – нормально закрытый |
4. Описание функциональных кнопок

Передняя панель
Далее будут описаны функциональные кнопки передней панели (слева направо).
4.1 Кнопка QUAD / FREEZE
QUAD: В обычном режиме или в режиме воспроизведения нажмите эту кнопку для начала показа изображений в квадранте.
FREEZE: При отображении квадранта в обычном режиме или в режиме воспроизведения нажмите эту кнопку для перехода к функции стоп кадра.
4.2 Кнопка AUTO
В обычном режиме нажмите эту кнопку для перехода в режим автоматической последовательности.
4.3 Кнопки выбора видеокамеры 1, 2, 3 и 4
В обычном режиме или в режиме воспроизведения нажмите эту кнопку для полноэкранного просмотра канала видеокамеры 1, 2, 3 или 4.
4.4 Кнопка PLAY
В обычном режиме нажмите эту кнопку для перехода в режим воспроизведения, для возврата в обычный режим снова нажмите эту кнопку.
4.5 Кнопка MENU
В обычном режиме нажмите эту кнопку для перехода в меню настроек.
4.6 Назначение функциональных кнопок в режиме меню
↑/← | При работе с меню перемещает курсор к предыдущему пункту меню. При редактировании перемещает курсор влево. |
↓/→ | При работе с меню перемещает курсор к следующему пункту. При редактировании перемещает курсор вправо. |
+ | Следующее значение. |
- | Предыдущее значение. |
EXIT | Выход из меню или процедуры редактирования. |
ENTER | Вход в меню или процедуру редактирования. |
5. Режимы работы
Мультиплексор поддерживает 4 режима работы.
Режим | Описание |
Обычный | После включения питания мультиплексор автоматически переходит в обычный режим. Нажмите кнопку выбора видеокамеры для полноэкранного просмотра или кнопку QUAD для просмотра изображений в квадранте. В данном режиме при просмотре изображений в квадранте поддерживается функция стоп кадра. 1. При просмотре изображений в квадранте нажмите кнопку FREEZE для перехода к функции стоп кадра. Пока мигает индикатор стоп кадра, пользователь может включить или отключить стоп кадр для любого канала. 2. Нажмите кнопку выбора канала видеокамеры, чтобы выбрать канал, для которого Вы желаете включить стоп кадр. При этом включается светодиодный индикатор выбранной видеокамеры, и изображение от видеокамеры перестает обновляться. 3. Для отключения стоп кадра снова нажмите кнопку выбора канала видеокамеры, для которой была включена функция стоп кадра. При этом отключается светодиодный индикатор выбранной видеокамеры, и изображение от видеокамеры начинает обновляться. 4. Пользователь может включать и отключать функцию стоп кадра независимо для каждой видеокамеры. 5. Для выхода из режима стоп кадра и возврата к просмотру изображений в квадранте в обычном режиме еще раз нажмите кнопку FREEZE. При этом индикатор стоп кадра перестает мигать и остается во включенном состоянии. |
Автоматическая последовательность | В обычном режиме нажмите кнопку AUTO для перехода в режим автоматической последовательности. В этом режиме монитор показывает изображения в соответствии с определенной пользователем последовательностью каналов и временем задержки. За более детальной информацией обращайтесь к разделу “8.2 Последовательность каналов”. Для выхода из режима автоматической последовательности: 1. Нажмите кнопку выбора канала видеокамеры или кнопку QUAD для выхода из режима автоматической последовательности перехода в обычный режим. 2. Нажмите кнопку PLAY для перехода в режим воспроизведения. 3. Нажмите кнопку MENU для перехода в режим меню настроек. |
Режим | Описание |
Воспроизведение | В обычном режиме или в режиме автоматической последовательности нажмите кнопку PLAY для перехода в режим воспроизведения. В этом режиме пользователь может воспроизводить изображения с видеомагнитофона, записанные данным мультиплексором. Невозможно просматривать изображение, если другой мультиплексор записывает изображения. Поддерживается полноэкранный просмотр и просмотр изображений в квадранте. Поддерживается функция стоп кадра для полноэкранного просмотра и просмотра изображений в квадранте: 1. Функция стоп кадра для просмотра изображений в квадранте такая же, как в обычном режиме. 2. При полноэкранном просмотре канала выбранной видеокамеры, нажмите кнопку выбора канала видеокамеры еще раз для остановки изображения. Начинает мигать светодиодный индикатор выбранного канала. 3. Нажатие кнопки QUAD или кнопки выбора канала видеокамеры отключает стоп кадр для канала, отображающегося в режиме квадранта или в полноэкранном режиме. Для выхода из режима воспроизведения и возврата в обычный режим снова нажмите кнопку PLAY. |
Меню настроек | В обычном режиме или в режиме автоматической последовательности нажмите кнопку MENU для перехода в режим меню настроек. За дополнительной информацией обращайтесь к разделу “8. Меню настроек”. |
6. Запись и воспроизведение
Данный мультиплексор является полнодуплексным. Термин полнодуплексный означает, что после включения питания на BNC разъем “VCR OUT” мультиплексора постоянно посылаются изображения для записи на видеомагнитофоне 1, а BNC разъем “VCR IN” может принимать изображения, посылаемые с видеомагнитофона 2, для воспроизведения.
6.1 Запись
Специализированный видеомагнитофон может записывать видеоизображение по кадрам или по полям. Выдача видеоизображения с разъема BNC “VCR OUT” мультиплексора также может быть настроена, в соответствии с настройкой специализированного видеомагнитофона.
а) Запись с использованием внешнего сигнала триггера от специализированного видеомагнитофона:
Эту возможность поддерживают только специализированные видеомагнитофоны. Специализированный видеомагнитофон генерирует сигнал триггера для извещения мультиплексора о времени, когда нужно переключать каналы.
Если видеомагнитофон поддерживает данную функцию, рекомендуется ее использовать.
Переключение происходит по заднему фронту сигнала триггера.
б) Запись с установкой времени записи:
Мультиплексор может вычислять время переключения каналов, учитывая длительность записи, установленную в меню настроек. Длительность записи мультиплексора должно совпадать с длительностью записи видеомагнитофона, если используется специализированный видеомагнитофон.
Мультиплексор поддерживает следующие длительности записи: 2 часа (2H), 24 часа (24H), 24 часа реального движения (24RH), 48 часов (48H), 72 часа (72H), 120 часов (120H), 168 часов (168H), 240 часов (240H), 480 часов (480H), 720 часов (720H).
Внимание! При использовании не специализированного видеомагнитофона, устанавливайте в меню значение 2H.
6.2 Воспроизведение
Для воспроизведения записи пользователь может выбрать режим воспроизведения по кадрам или по полям.
Внимание!
При покадровом воспроизведение кассеты, записанной в режиме записи по полям, могут теряться изображения некоторых каналов. Установите видеомагнитофон в режим воспроизведения по полям. За более детальной информацией обращайтесь к разделу “8.4 Настройка видеомагнитофона”.
7. Функция тревоги
7.1 Типы тревог
Существует три типа событий тревоги:
а) Время включения питания и последовательности данных.
б) Потеря видеосигнала.
в) Внешний триггер тревоги.
7.2 Типы реакции на тревогу
Существует три типа реакции на тревогу:
а) Включение зуммера.
б) Включение реле.
в) Включение по входам тревоги.
7.3 Обработка событий тревоги
а) При включении питания возникает событие, зуммер и реле остаются в выключенном состоянии, но это событие может быть записано в список тревог. Эта возможность может быть использована для проверки, выключался ли мультиплексор.
б) При потере видеосигнала, зуммер и реле включаются, если это установлено в меню настроек. Событие также может быть записано в список тревог.
В зависимости от применения пользователь может настроить чувствительность проверки потери видеосигнала.
в) Мультиплексор поддерживает четырехканальный вход тревоги.
Пользователь может устанавливать свойства для каждого датчика тревоги. За дополнительной информацией обращайтесь к разделу “8.5.1.1 Конфигурация тревог №1,2,3 и 4”.
8. Меню настроек
MAIN MENU |
| ||
| |||
|
| OSD & TIMER SET UP | |
| CHANNEL SEQUENCE | ||
| CAMERA SET UP | ||
| VCR SET UP | ||
| ALARM PROCESSOR | ||
| OTHERS | ||
Рисунок 8.1 Структура главного меню
На рисунке 8.1 приведена структура главного меню. Меню состоит из следующих элементов:
а) Заголовок меню:
Расположен в первой строке слева – “MAIN MENU”.
б) Индикатор уровня:
Расположен в первой строке справа.
С помощью символа
показывается уровень меню.
Один символ
указывает на меню первого уровня, два символа
указывают на меню второго уровня и так далее.
в) Курсор:
Символ
указывает, какой пункт меню доступен для настроек.
г) Тип пункта меню:
Расположен справа от курсора.
Существует три типа пунктов меню:
: Указывает на наличие подменю и необходимость нажать кнопку ENTER для перехода к меню следующего уровня.
: Указывает на отсутствие подменю, но пользователь должен нажать кнопку ENTER для начала редактирования пункта.
Символ отсутствует: Указывает на то, что пользователь может нажимать кнопки ‘-’, ‘+’ для выбора предыдущего или следующего значения или для уменьшения/увеличения числовых значений.
д) Пункт меню: Например, на рисунке 8.1 первым пунктом меню, выбранным курсором, является “OSD & TIMER SET UP”.
8.1 Настройка экрана и времени (OSD & TIMER SET UP)
|
| ||||||||||||||||||||||||||||||||||||||||||||||||
Рисунок 8.2 | Рисунок 8.3 |
В главном меню с помощью кнопок ‘↑’ или ‘↓’ выберите пункт “OSD & TIMER SET UP” и нажмите кнопку ENTER для перехода в меню, которое показано на рисунке 8.2.
|
