5. Гарантийные обязательства.
Изготовитель гарантирует работоспособность изделия в соответствии с заявленными техническими характеристиками в течение 12 месяцев со дня продажи при соблюдении владельцем условий хранения, монтажа и эксплуатации.
Примечание. | Работа аппаратуры гарантируется в условиях нормальной электромагнитной обстановки. |
Гарантия не распространяется на изделие:
-имеющее механические повреждения и следы вскрытия или ремонта владельцем или третьими лицами;
-вышедшее из строя в результате нарушения условий эксплуатации;
-вышедшее из строя в результате воздействия непреодолимых сил (природных явлений, стихийных бедствий, аварий на электросетях и т. п.).
Внимание! | Гарантийный ремонт осуществляется толь при наличии гарантийного талона. |
6. Гарантийный талон.
№ п п | Наименование изделия | Кол-во | Серийный номер |
1. | Видеорегистратор автомобильный GF-DV07HD | 1 |
Отметка ОТК ________________ (Подпись и дата) | ______________ (Дата продажи) | _________________ (подпись Продавца) | М. П. |
Техническая поддержка: | Тел. / Факс: +7(8 Web: www.gfcctv.ru E-mail: *****@***ru |
Настоящим подтверждаю приемку изделия в полном комплекте, пригодного к использованию, а также подтверждаю приемлемость гарантийных условий | __________________ (подпись Покупателя) |
7. Сведения о рекламациях.
Дата | Количество часов работы до возникновения неисправности | Краткое содержание неисправности | Дата направления рекламации и № письма | Меры предпринятые по рекламации |
Видеорегистратор
автомобильный цифровой
GF-DV07HD
Паспорт
ВНИМАНИЕ!
Перед началом работы с видеорегистратором
изучите настоящий паспорт. Неправильное подключение может привести к необратимому повреждению оборудования. Перед началом записи необходимо установить карту ФЛЭШ-ПАМЯТИ. карта Флэш-ПАМЯТИ в комплект поставки не входит и приобретается отдельно.
1. Назначение.
Автомобильный цифровой видеорегистратор GF-DV07HD (далее - видеорегистратор) предназначен для записи телевизионного изображения от встроенной телевизионной (ТВ) камеры, вывода его на экран встроенного монитора и последующего воспроизведения записанной видеоинформации. Изображение, сформированное ТВ камерой, преобразуется в цифровую последовательность, сжимается и записывается на электронный носитель (карту флэш-памяти).
Видеорегистратор имеет компактную конструкцию и комплектуется специальным креплением для установки его на лобовое стекло автомобиля или другую гладкую поверхность.
Особенности:
-запись видеопотока в реальном времени с индикацией даты и времени,
-циклическая запись при заполнении накопителя (по кольцу),
-запись звукового сопровождения с помощью встроенного микрофона,
-наличие встроенного громкоговорителя для прослушивания звукового сопровождения при просмотре видеозаписи,
-наличие режима фотосъемки,
-накопитель на основе карт флэш-памяти SD или MMC емкостью от 1 до 64 ГБ,
-наличие интерфейсов HDMI и USB2.0,
-встроенный аккумулятор, заряжаемый от бортовой сети автомобиля.
2. Комплект поставки.
1. Видеорегистратор GF-DV07HD | - 1шт. |
2. Крепление на лобовое стекло автомобиля | - 1шт. |
3. Кабель USB | - 1шт. |
4. Кабель для питания от бортовой сети автомобиля через гнездо прикуривателя +12В со встроенным преобразователем «12/5В» | - 1шт. |
5. Паспорт | - 1шт. |
6. Упаковка | - 1шт. |
Примечание. Карта флэш-памяти в комплект поставки не входит и приобретается отдельно.
5.8. Для просмотра и редактирования записей с помощью компьютера подключите видеорегистратор к компьютеру с помощью входящего в комплект поставки кабеля USB, затем нажмите кнопку «ON/OFF». На экране встроенного монитора появится надпись «msc» на синем фоне, а в папке «Мой компьютер» появится доступ к двум съемным дискам, первый из которых является встоенной памятью видеорегистратора, а второй - картой флэш-памяти.
При этом пользователю доступны все операции для работы с файлами видеорегистратора.
5.9. Для вывода изображения видеорегистратора на экран телевизора или монитора через HDMI-интерфейс подключите выход HDMI видеорегистратора ко входу HDMI телевизора или монитора с помощью кабеля HDMI (в комплект поставки не входит и приобретается отдельно).
Включите видеорегистратор и остановите запись нажатием кнопки «REC/Snap». Нажмите кнопку «Mode» 2 раза, чтобы перейти в меню просмотра. С помощью кнопок «Up» и «Down» выберете файл, который необходимо просмотреть и нажмите кнопку «REC/Snap» (Пуск). Для остановки просмотра нажмите кнопку «REC/Snap».
5.10. В случае разряда встроенного аккумулятора и появлении на экране встроенного монитора надписи «BATTERY LOW» (батарея разряжена) необходимо произвести его подзарядку.
Заряд встроенного аккумулятора может производиться двумя способами.
А). От бортовой сети автомобиля +12В через разъем прикуривателя с помощью входящего в комплект поставки кабеля при запущенном двигателе. Это штатный режим, при котором доступны все режимы работы видеорегистратора.
При подключении к бортовой сети автомобиля +12В через разъем прикуривателя в момент запуска двигателя режим записи включается автоматически, а также автоматически выключается при выключении двигателя автомобиля.
Б). Через порт USB2.0 с помощью входящего в комплект поставки кабеля USB при подключении к порту USB компьютера. Это вспомогательный режим зарядки. В этом режиме после нажатия кнопки «ON/OFF» на экране встроенного монитора появится надпись «msc» на синем фоне. Этот режим используется при просмотре, копировании или переносе архива с помощью компьютера.
5.11. При необходимости установки заводских настроек видеорегистратора нажмите кнопку «Reset» (15-см. рис.1) с помощью предмета диаметром около 1 мм.
5.12. В случае внештатных ситуаций, например, когда видеорегистратор в результате каких-либо действий пользователя перестает реагировать на команды необходимо произвести его перезапуск. Для этого необходимо нажать кнопку «Reset» (15-см. рис.1) с помощью подходящего предмета диаметром около 1 мм.
5. Описание некоторых функций ТВ камеры.
5.1. По умолчанию видеорегистратор производит видеозапись циклически, т. о. при заполнении электронного носителя (карту флэш-памяти) происходит стирание самой раннего видео-блока (фрагмента). При этом запись будет вестись с 2-х секундной паузой на время перезаписи фрагмента.
При выборе режима «RECYCLE-NO» запись будет вестись непрерывно до полного заполнения карты флэш-памяти с последующим выходом из режима записи.
5.2. Для установки режимов видеорегистратора включите его, остановите запись нажатием кнопки «REC/Snap», а затем нажмите кнопку «Menu», чтобы вызвать экранное меню. Установите режимы работы видеорегистратора в соответствии с табл. 2 и 3.
Для выхода из экранного меню нажмите кнопку «Menu» еще раз.
5.3. В режиме видеозаписи индикатор состояния (02) мигает зеленым цветом. Чтобы остановить запись, нажмите кнопку «REC/Snap» или заглушите двигатель автомобиля, индикатор перестанет мигать.
5.4. Для выбора режима фотосъемки включите видеорегистратор и остановите запись нажатием кнопки «REC/Snap», а затем нажмите кнопку «Mode». На экране встроенного монитора появится изображение фотокамеры с тремя звездочками. Чтобы сделать снимок нажмите кнопку «REC/Snap».
5.5. Для просмотра записанного архива включите видеорегистратор, остановите запись нажатием кнопки «REC/Snap», затем нажмите кнопку «Mode» два раза, чтобы войти в режим просмотра. Кнопками «Up» и «Down» выберите файл, который необходимо просмотреть. Нажмите кнопку «REC/Snap» для его просмотра. Если это файл видеозаписи, его просмотр может быть запущен или остановлен нажатием кнопки «REC/Snap».
5.6. Для удаления выбранного файла в режиме просмотра нажмите кнопку «Menu», появиться меню с выделенным пунктом «DELETE». Нажмите кнопку «REC/Snap» для изменения статуса с «NO» (НЕТ) на «YES» (ДА), а затем кнопку «Mode». Файл будет удален с последующим переходом в режим просмотра следующего файла.
5.7. Для последовательного просмотра фото и видео записей «SLIDE SHOW» в режиме просмотра нажмите кнопку «Menu», появиться меню с выделенным пунктом «DELITE». Нажмите кнопку «DOWN» для выбора пункта меню «SLIDE SHOW», нажмите несколько раз кнопку «REC/Snap» для изменения статуса с «NO» (НЕТ) на одно из предлагаемых значений «5 SECOND» (5 секунд), «3 SECOND» (3 секунды), «1 SECOND» (1 секунда), а затем кнопку «Mode». Начнется просмотр в режиме последовательного просмотра «SLIDE SHOW» с выбранным временем просмотра.
3. Основные технические характеристики.
Наименование параметра | Значение | ||
Тип чувствительного элемента | КМОП матрица 1/4” | ||
Угол обзора по горизонтали, град. | 60 (120 – опционально) | ||
Поддерживаемые разрешения, количество элементов разложения по горизонтали и вертикали | 1280х720 | 848х480 | 640x480 |
Скорость записи, кадров в секунду (fps) | 30 | 30 | 30 |
Объем занимаемого дискового пространства в режиме видеозаписи (ГБ в час) | 2,5 | 2,3 | 2,0 |
Вид компрессии (сжатия) в режиме видеозаписи | H.264 | ||
Формат изображения в режиме фотосъемки | JPG | ||
Устанавливаемое время записи последовательности блоков (размер видеофрагментов), минут | 2, 10 или15 | ||
Активация записи | Автоматическая, ручная | ||
Прочие функции | Просмотр текущего события в реальном времени, просмотр архива, экспорт видеоматериала, режим фотосъемки | ||
Световая индикация | Зеленый – включения питания Красный - зарядки аккумулятора Мигающий зеленый - запись | ||
Характеристики встроенного монитора | Цветной 2,5” TFT | ||
Интерфейсы | HDMI, USB2.0 | ||
Тип и емкость накопителя (карты флэш-памяти) | SD или MMC от 1 до 64 ГБ | ||
Напряжение источника питания, В | 5 | ||
Емкость и тип встроенного аккумулятора | 500mAh Lithium | ||
Цвет корпуса | черный | ||
Габаритные размеры, мм | 100х20х22 | ||
Масса, кг, не более | 0,15 | ||
Диапазон рабочих температур, °С | минус 10 ~ +50 |
4. Установка и подключение.
4.1. Внешний вид видеорегистратора приведен на рис. 1, назначение органов управления в табл. 1.

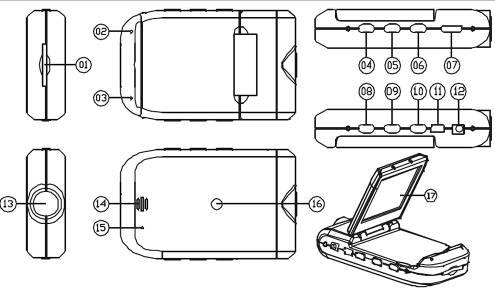

Рис.1. Вид задней панели.
Табл.1.
№ | Назначение | № | Назначение |
01 | Слот для установки карты флэш-памяти (SD/MMC) | 10 | Кнопка выбора режима работы (Mode) |
02 | Индикатор состояния | 11 | Порт USB2.0 |
03 | Встроенный микрофон | 12 | Разъем для подачи питания (5В) |
04 | Кнопка «Запись» (REC / Snap) | 13 | Объектив встроенной ТВ камеры |
05 | Кнопка «Меню» (Menu) | 14 | Встроенный громкоговоритель |
06 | Кнопка ВКЛ / ОТКЛ (ON/OFF) | 15 | Кнопка «Сброс» (Reset) |
07 | Интерфейс HDMI (выход) | 16 | Отверстие для крепления |
08 | Кнопка «Вверх» (Up) | 17 | Встроенный монитор |
09 | Кнопка «Вниз» (Down) |
4.2. Порядок работы.
4.2.1. Распакуйте видеорегистратор и установите в слот (01) карту флэш-памяти типа SD или MMC емкостью от 1 до 64 ГБ.
4.2.2. Нажмите кнопку «ON/OFF» и убедитесь в том, что на экране встроенного монитора появилось стартовое приветствие, а по его завершении изображение встроенной ТВ камеры. При этом режим записи включается автоматически. Нажмите кнопку «REC/Snap» чтобы остановить запись.
4.2.3. Установите режимы работы видеорегистратора с помощью экранного меню. Для вызова меню нажмите кнопку «Menu».
Управление режимами работы видеорегистратора осуществляется с помощью кнопок, расположенных на боковых стенках. Назначение кнопок приведено в таблице 2, экранное меню приведено в таблице 3.
Табл. 2.
Обознач. | Наименование | Назначение |
05-Menu | «Меню» | -вызов экранного меню |
08-Up | «Вверх» | -перемещение вверх по меню |
09-Down | «Вниз» | -перемещение вниз по меню |
04-REC/Snap | «Запись» | -запуск-остановка режима видеозаписи, -спуск в режиме фотосъемки, -выбор-установка режима работы |
10-Mode | Выбор режима работы | -видеозаписи, -фотосъемки, -просмотра |
06-ON/OFF | ВКЛ / ОТКЛ питания | -вкл.-выкл. видеорегистратора |
Табл. 3.
Вкладка «ВИДЕОЗАПИСЬ» | ||
Пункт Меню | Режимы | Описание |
SIZE | 1280x720 848x480 640x480 | Выбор формата (разрешения) фото-видео-записи |
RECYCLE | 2 min No 15 min 10 min | Выбор времени записи последовательности блоков (размера видеофрагментов), а также непрерывного режима записи до заполнения карты флэш-памяти |
Вкладка «SETUP» (Установки) | ||
Пункт Меню | Режимы | Описание |
VOLUME | 0 … 8 | Громкость встроенного громкоговорителя |
LANGUAGE | ENGLISH,… | Выбор языка меню |
DATE | Установка текущей даты | |
CLOCK | 0 0 : 0 0 | Установка текущего времени |
FORMAT | no / yes | Форматирование карты флэш-памяти (нажать «Mode») |
SYS. RESET | no / yes | Сброс в заводские установки (нажать «Mode») |
LIGHT FREQ | 50HZ/60HZ | Выбор частоты питающей сети региона (Россия-50HZ) |
STAMP | ON/OFF | Вывод на изображение даты и времени |
VERSION | B | Версия установленной микропрограммы (прошивки) |
