Стереоскопический микроскоп SMZ-168

Инструкция по эксплуатации

Стереоскопический микроскоп

SMZ-168

  i.  Вытащите старый предохранитель и вставьте новый 0.5 А

  ii.  Установите предохранитель на место.

2.  Уход за механической частью.

a.  Регулировка усилия механизма фокусировки.

Регулировочное кольцо расположено между рукояткой фокусировки и держателем головной части. Вращением этого кольца по часовой или против часовой стрелки можно регулировать величину холостого хода механизма грубой фокусировки.

1.  С помощью шестигранного ключа ослабьте винт фиксации регулировочного кольца.

2.  Вращением кольца по часовой или против часовой стрелки уменьшите или увеличьте усилие фокусировки, соответственно.

3.  Закрутите винт фиксации кольца.

Гарантийные обязательства

Гарантийный срок эксплуатации микроскопа составляет 5 лет со дня продажи. Гарантия не распространяется на лампы и предохранители. В течение гарантийного периода покупатель имеет право на бесплатный ремонт или замену вышедшего из строя микроскопа при условии его правильной эксплуатации, т. е. при соблюдении норм и правил, изложенных в настоящей инструкции по эксплуатации.

3.  Уход за электрической частью.

a.  Замена лампы в системе нижней подсветки.

  i.  Осторожно положите микроскоп на бок и открутите 6 винтов крепления крышки основания.

  ii.  Откройте крышку, аккуратно извлеките старую лампу и вставьте новую.

  iii.  Не прикасайтесь незащищенными руками к стеклянной поверхности лампы, т. к. любая грязь, пыль или жировые пятна значительно сокращают срок службы лампы. Загрязненные места можно протереть мягкой тканью, смоченной спиртом.

  iv.  Заменяйте лампу на аналогичную по параметрам.

  v.  Закрутите винты крепления крышки основания.

b.  Замена лампы в системе верхней подсветки.

  i.  Открутите защитную трубку лампы верхней подсветки, вращая ее против часовой стрелки.

  ii.  Осторожно извлеките лампу и вставьте на ее место новую.

  iii.  Закрутите защитную трубку.

c.  Замена предохранителя.

  i.  Вставьте плоский ключ в прорезь на крышке отсека предохранителя, осторожно нажмите и поверните на ¼ оборота в направлении, указанном на корпусе.

  ii.  Вытащите крышку с предохранителем.

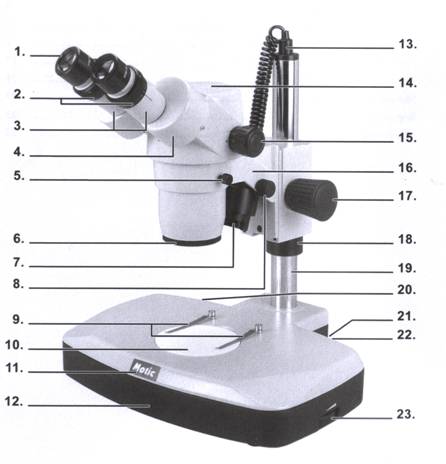

1. Окуляр.

2. Диоптрийная коррекция.

3. Окулярные трубки.

4. Призменный блок.

5. Винт крепления головной части.

6. Объективы.

7. Подсветка в отраженном свете.

8. Винт регулировки направления верхней подсветки.

9. Зажимы.

10. Столик.

11. Винт фиксации столика.

12. Основание.

13. Шнур питания верхней подсветки.

14. Головная часть.

15. Рукоятка изменения увеличения.

16. Держатель головной части.

17. Рукоятка фокусировки.

18. Кольцо-ограничитель перемещения держателя головной части.

19. Стойка.

20. Выключатель.

21. Выключатель верхней подсветки ( I ).

22. Выключатель нижней подсветки ( T ).

23. Регулировка яркости подсветки.

Вступление

Благодарим Вас за выбор стереомикроскопа Motic!

Конструкция этого микроскопа сочетает в себе простоту эксплуатации, оптимальную функциональность и минимальные требования к обслуживанию.

Ваш новый микроскоп предназначен для наблюдения прямого объемного изображения предметов в проходящем и отраженном свете, а также при смешанном освещении. Область применения: ботаника, биология, медицина, минералогия, археология, машиностроение, приборостроение и другие области науки и техники.

Перед началом использования микроскопа внимательно прочитайте настоящую инструкцию по эксплуатации.

Распаковка

Каждый микроскоп упакован в картонную коробку и пенопластовый контейнер. Упаковка должна содержать:

SMZ-168 (Бинокуляр)

-  основание со встроенной подсветкой и стойкой для перемещения головной части, которая также имеет подсветку;

-  двухсторонний (черный и белый) предметный столик;

-  бинокулярную головную часть с окулярами;

-  защитные крышки окуляров, предметный столик из матового стекла, голубой фильтр, защитный чехол и шестигранный 1.5 мм ключ.

SMZ-168 (Тринокуляр)

-  основание со встроенной подсветкой и стойкой для перемещения головной части, которая также имеет подсветку;

-  двухсторонний (черный и белый) предметный столик;

-  тринокулярную головную часть с окулярами;

-  защитные крышки окуляров, предметный столик из матового стекла, голубой фильтр, защитный чехол и шестигранный 1.5 мм ключ.

Извлеките микроскоп и его составные части из упаковки с максимальной осторожностью. Сохраните упаковку, она может понадобиться для транспортировки микроскопа.

А. Для установки дополнительных объективов необходимо:

1.  Открутить и снять защитное стекло.

2.  Установить соответствующий объектив, вращая его по часовой стрелке.

3.  Вращением рукоятки фокусировки установить рабочее расстояние, соответствующее установленному объективу. Рабочие расстояния для различных объективов приведены в таблице.

Стандартный объектив	Дополнительные объективы
0.3х	0.5х	0.75х	1.5х	2х
113 мм	343 мм	200 мм	130 мм	54 мм	34.5 мм

Обслуживание микроскопа

Внимание! Перед выполнением операций обслуживания выключите микроскоп и отключите от сети питания.

4.  Уход за оптическими компонентами.

a.  Не разбирайте оптические элементы микроскопа.

b.  Перед чисткой оптических поверхностей удалите с них пыль мягкой кисточкой или сжатым воздухом.

c.  Чистка окуляров.

  i.  Не вынимайте окуляры из окулярных трубок.

  ii.  Проводите чистку только наружных поверхностей окуляров.

  iii.  Чистку проводите мягкой чистой тканью, слегка смоченной спиртом или эфиром. Чистку проводите круговыми движениями от центра линзы к краю, не прикладывая значительных усилий, чтобы не поцарапать поверхность линзы.

d.  Чистка объективов.

  i.  Не вынимайте объективов из микроскопа.

  ii.  Способ очистки такой же, как у окуляров.

Сзади головной части расположен переключатель режима просмотра (рис. 2). При его выдвинутом положении поле зрения в правом окуляре перекрывается и световой поток поступает через соответствующий адаптер либо на пленку фотоаппарата, либо на CCD камеру. Для присоединения к фотокамере адаптер имеет резьбу типа Т, что позволяет использовать для съемки любую зеркальную фотокамеру с соответствующим креплением объектива.

A.  Фотоадаптер представляет собой 2-х кратную линзовую систему, предназначенную для переноса изображения наблюдаемого объекта, сформированного объективом микроскопа, на пленку фотоаппарата. Для фокусировки изображения в фотоаппарате руководствуйтесь правилами, описанными в разделе Е.

1.  Выкрутите из фотоаппарата объектив и на его место вкрутите фотоадаптер.

2.  Ослабьте винты фиксации (рис. 2), вставьте адаптер с фотоаппаратом и затяните винты фиксации.

B.  Адаптер для CCD камеры представляет собой линзовую оборачивающую систему, предназначенную для переноса изображения наблюдаемого объекта, сформированного объективом микроскопа, на чувствительный элемент камеры. Адаптер имеет резьбу стандарта “С” и переходное кольцо “CS” для присоединения различных видов видеокамер.

1.  Ослабьте винты фиксации (рис. 2), вставьте адаптер с камерой и затяните винты фиксации.

2.  Если изображение, полученное с помощью камеры, не отфокусировано (при четком изображении наблюдаемого объекта в окуляре микроскопа), возможно, потребуется установить или, наоборот, убрать CS кольцо.

Микроскоп SMZ-168 оборудован резьбовой системой крепления объективов в нижней части головной части для крепления дополнительных объективов или крепления кольцевой люминесцентной подсветки через соответствующий адаптер

Сборка микроскопа

Установите микроскоп на ровную, устойчивую и чистую поверхность. Открутите винт фиксации держателя головной части (5) и вставьте головную часть (14) в держаЗакрутите винт фиксации головной части (5) микроскопа. Соедините кабель питания (15) верхней подсветки с разъемом, находящимся в верхней части стойки (21).

Внимание! Перед включением микроскопа убедитесь, что напряжение в сети соответствует необходимому.

Работа с микроскопом

A.  Начало работы.

Микроскоп имеет два предметных столика. Столик из матового стекла используется для наблюдения прозрачных объектов в проходящем свете. Двухсторонний (черный и белый) столик используется для наблюдения непрозрачных объектов в отраженном свете. Цвет столика выбирается, исходя из получения максимального контраста изображения.

Внимание! Используйте нижнюю подсветку (в проходящем свете) только с предметным столиком из матового стекла, т. к. тепло, выделяемое лампой подсветки, может повредить двухсторонний предметный столик.

Замена предметного столика. Ослабьте винт фиксации столика(12) и вытащите столик (11). Если Вы хотите использовать стеклянный столик, вставьте голубой фильтр матовой поверхностью вниз, а затем вставьте стеклянный столик также матовой поверхностью вниз. Закрутите винт фиксации столика. Перед включением микроскопа установите регулятор яркости подсветки в положение минимума.

На основании микроскопа расположены три выключателя: основной, выключатель нижней подсветки и выключатель верхней подсветки.

Включите основной выключатель питания, переведя выключатель в положение “I”. .Включите верхнюю или нижнюю подсветку, или обе подсветки одновременно. Установите необходимую яркость подсветки в зависимости от выбранного увеличения и характера наблюдаемого объекта. При необходимости отрегулируйте угол верхней подсветки с помощью винта регулировки.

B.  Установка межзрачкового расстояния.

1.  Регулировка межзрачкового расстояния вращением призменных блоков окуляров.

2.  Сдвигая – раздвигая окуляры, установите расстояние между ними таким образом, чтобы поле зрения микроскопа приобрело вид правильной окружности.

C.  Фокусировка микроскопа.

1.  Установите минимальное увеличение микроскопа.

2.  Поместите плоский объект в центр предметного столика.

3.  С помощью рукоятки фокусировки переместите головную часть микроскопа в среднее положение диапазона фокусировки.

4.  Держатель головной части размещен на стойке, по которой он может перемещаться в вертикальном направлении в зависимости от вертикального размера (высоты) наблюдаемого объекта.

Удерживая одной рукой держатель головной части, другой рукой ослабьте винт фиксации кольца – ограничителя перемещения держателя головной части. Ослабьте винт фиксации держателя головной части (рис. 1).

Рис. 1

Глядя в окуляры микроскопа, перемещайте держатель головной части вверх или вниз до получения четкого изображения наблюдаемого объекта. Закрутите винт фиксации держателя головной части. Переместите кольцо – ограничитель перемещения вверх до касания с держателем головной части и закрепите винтом фиксации.

5.  С помощью рукоятки фокусировки добейтесь четкого изображения наблюдаемого объекта.

D.  Диоптрийная установка окуляров.

a.  Рассматривая объект правым глазом, добейтесь четкого изображения с помощью рукоятки фокусировки.

b.  Рассматривая объект левым глазом, добейтесь четкого изображения вращением кольца диоптрийной подвижки левого окуляра.

E.  Изменение увеличения.

1.  Добейтесь четкого изображения при максимальном увеличении микроскопа.

2.  При изменении увеличения изображение будет оставаться четким, т. е. не будет необходимости в дополнительной фокусировке. Если же Вы отфокусировали изображение при минимальном увеличении микроскопа, а затем изменили увеличение на максимальное, то существует вероятность того, что Вам потребуется дополнительная фокусировка для получения четкого изображения наблюдаемого объекта. Это связано с глубиной резко изображаемого пространства (глубиной резкости), которое минимально при максимальном увеличении микроскопа и увеличивается при минимальном увеличении.

Использование адаптеров для фото - и видеокамеры (только для SMZ-168 TL)

При использовании соответствующих адаптеров на микроскоп может быть установлен либо зеркальный фотоаппарат, либо CCD камера.
