Многофункциональные мембраны системы “ТЕФОНД”



Содержание

Система ”Тефонд”. Начальные сведения 3

Характеристики системы ”Тефонд” . 4

Свойства материалов системы ”Тефонд” 6

Сферы применения ... ... ... ... ... ... ... ... ... ... ... ... ... 7

Конструктивные узлы... ... ... ... ... ... ... ... ... ... ... ... ... ... 9

·  Замена бетонной подготовки... 9

·  Стены фундамента.12

·  Гидроизоляция монолитной ж/б плиты в месте “выхода” сваи

·  Самоклеящиеся герметизирующие ленты.4

·  Промышленные и логистические комплексы

·  Плоские кровли

·  Паркинги7

·  Примыкание конструкции гидроизоляции покрытия гаража к водосборной воронке18

·  Дорожное строительство.

Экономическая составляющая 20

Система ”Тефонд”. Начальные сведения.

Мембраны системы «Тефонд» являются новейшим прогрессивным материалом, имеют высокие прочностные показатели, долговечны и технологичны при производстве работ. Гидроизоляционные рулонные материалы системы Тефонд производятся -Норд» (Московская обл.) на оборудовании и по технологии одной из ведущих европейских фирм «Tema S. R.L.» (подразделение «Tegola Canadese» (Италия)). Система Тефонд – это мембраны ячеистой конструкции из полиэтилена высокой плотности (ПВП) с полусферическими выступами, позволяющими вентилировать защищаемые поверхности и отводит от них воду. Обладая высокой прочностью, они равномерно распределяют нагрузку на грунт основания конструкции, обеспечивают долговременную гидроизоляционную защиту и дренаж подземных частей зданий, строений, дорог, плоских кровель, стеновых покрытий, каналов, туннелей и других сооружений, стойки к воздействию химически активных веществ (растворов солей, кислот, горюче-смазочных материалов и др.) Мембраны Тефонд рекомендованы к применению «ЦНИИПромзданий», РосДорнии, РЖД, ЦНИИС и применяются в дорожном строительстве, позволяя снизить толщину дорожной одежды, в эксплуатируемых кровлях традиционных и инверсионных, для гидроизоляции полов, позволяют уменьшить толщину бетонного пола, гидроизоляции грунтов, деформационных швов. Особая форма поверхности делает Тефонд уникальным: специальный механический замок расширяет возможности применения материала и обеспечивает быстроту и точность укладки. Использование мембраны ТЕФОНД являет­ся наилучшим решением при замещении тра­диционной бетонной подготовки, так как, наряду с прекрасными техническими характе­ристиками ТЕФОНД, укладка этой мембраны дает большие экономические преимущества. После того как котлован вырыт на 1 - 2 сан­тиметра ниже отметки фундамента, грунт сни­велирован и утрамбован, укладывается ТЕФОНД. Учитывая то, что погодные условия не влияют на проведение работ, процесс ук­ладки происходит быстро. Материал может использоваться в любых си­туациях и грунтах, так как абсолютно не под­дается гниению и выдерживает высокие механические нагрузки. Экономический эффект от применения мем­браны ТЕФОНД составляет более 60% по срав­нению с традиционными методами выполнения подготовки фундаментных оснований. Кроме того применение Тефонд позволяет исключить применение щебня и ускорить процесс строительства.

Многофункциональная система Тефонд нашла широкое  применение на многочисленных строительных объектах в Москве, С-Петербурге, Екатеринбурге, Волгограде, Самаре и других городах и  регионах Р. Ф.

Размеры рулонов: длина 20 м, ширина 2,07. На материал Тефонд в установленном порядке были выданы: сертификат соответствия, сертификат пожарной безопасности, санитарно-эпидемиологическое заключение.

Характеристики системы Тефонд.

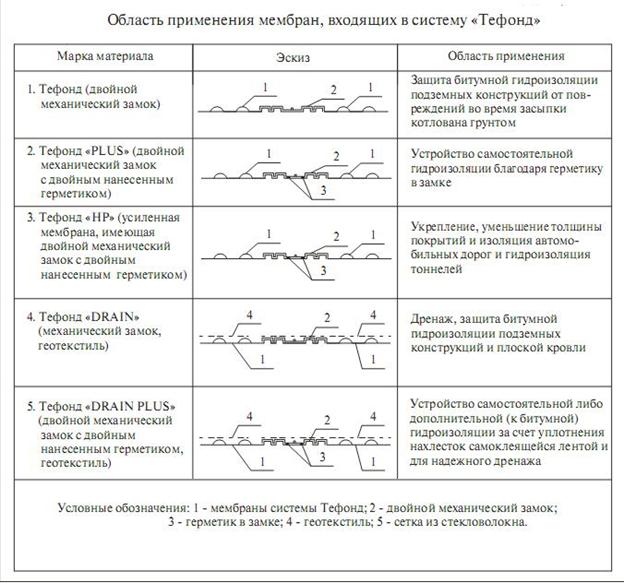

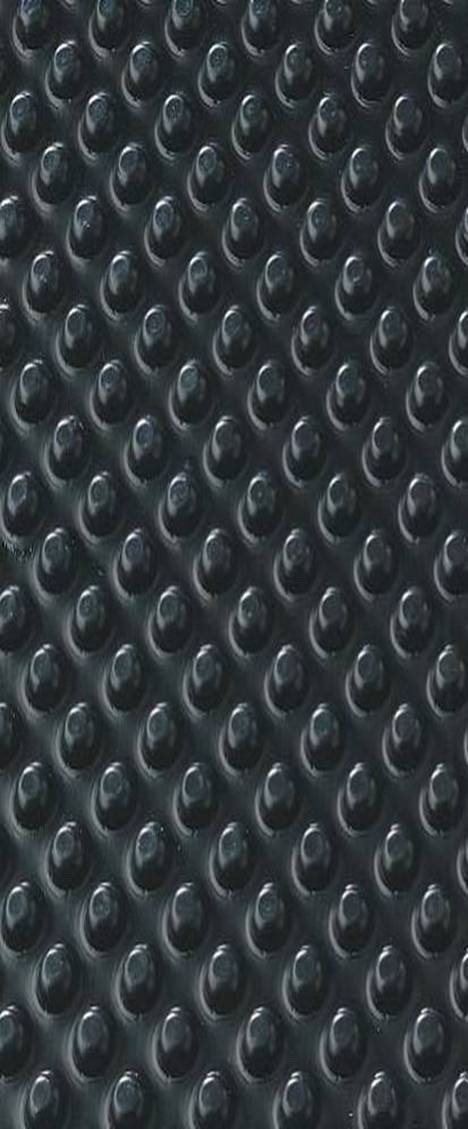

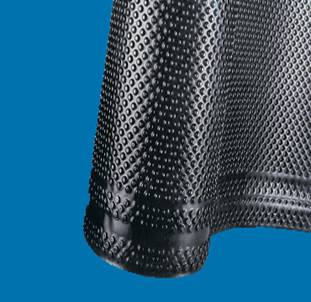

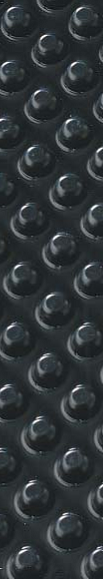

ТЕФОНД – ПВП-мембрана ячеистой конструкции с одинарным или двойным механическим замком, оснащенная целевыми покрытиями (ПВП – полиэтилен высокой плотности).

Технические данные	Ед. изм.	Тефонд	Тефонд PLUS	Тефонд HP
Особенности мембраны, целевое покрытие		одинарный/двойной механический замок	двойной механический замок с двойным нанесенным герметиком	усиленная мембрана, двойной механический замок с двойным нанесенным герметиком
Основные функции		а) защита гидроизоляции фундаментов; б) звукоизоляция межэтажных перекрытий; в) замена подготовки фундамента	Гидроизоляция фундаментов, каналов, плоских кровель, полов, замена тощего бетона, щебня, полигоны ТБО	Гидроизоляция, распределение нагрузки, уменьшение деформаций, сокращ. толщины пирога автомоб. и железн. дорог, гидроизоляция тоннелей, полигоны ТБО
Цвет мембраны		черный	черный	серебристый
Длина рулона	м. п	20
Ширина рулона	м. п	2,07
Площадь рулона	м2	41,4
Толщина материала	мм	0,65		0,7	0,9
Толщина мембраны (с выступами)	мм	8,5		8,5	8,5
Полезная ширина рулона	м2	1,98/1,89		1,89	1,89
Вес	кг/м2	0,6		0,67	0,85
Разрывная при растяжении	Н/5см	300		350	600
Относит. удлинение при растяжении	%	25		25	25
Предел прочности при сжатии	кН/м2	250		300	450
Предел прочности при сдвиге	Н/см	4,0		4,1	4,0
Объём воздушного зазора	л/м2	5,7		5,7	5,7
Звукопоглощение	дБ	14 дБ при 500 Гц
Диапазон рабочих температур	°С	от -50 до +60

ТЕФОНД ТЕФОНД ПЛЮС ТЕФОНД HP

Технические данные	Ед. изм.	Тефонд DRAIN	Тефонд DRAIN PLUS
Особенности мембраны, целевое покрытие		одинарный механический замок, геотекстиль – нетканое полотно из полиэфира	двойной механический замок с двойным нанесенным герметиком, геотекстиль – полипропилен
Основные функции		защита гидроизоляции фундаментов + дренаж	защита гидроизоляции + гидроизоляция + дренаж фундаментов, подпорных стенок, висячих садов
Цвет мембраны		черный + белый	черный + черный
Длина рулона	м. п	20
Ширина рулона	м. п	2,07
Площадь рулона	м2	41,4
Толщина материала	мм	0,65	0,65
Толщина мембраны (с выступами)	мм	9,5	9,5
Полезная ширина рулона	м2	1,98	1,89
Вес	кг/м2	0,74 (0,6 кг/м2– вес покрытия, 0,14 кг/м2- вес полотна)	0,78 (0,67 кг/м2– вес покрытия, 0,11 кг/м2- вес полотна)
Разрывная при растяжении	Н/5см	300	600
Относит. удлинение при растяжении	%	25	25
Предел прочности при сжатии	кН/м2	250	300
Предел прочности при сдвиге	Н/см	4,2	4,1
Объём воздушного зазора	л/м2	5,7	5,7
Звукопоглощение	дБ	14 дБ при 500 Гц
Диапазон рабочих температур	°С	от -50 до +60

ТЕФОНД ДРЕЙН ТЕФОНД ДРЕЙН ПЛЮС

Свойства материалов системы Тефонд.

Наименование характеристики/показателя	Нормативное значение	Тефонд	Тефонд PLUS	Тефонд HP	Тефонд DRAIN	Тефонд DRAIN PLUS
Водопроницаемость	отсутствует
Водопоглощение, за 24 часа по массе, %	0	0	0	0	0,5	0,5
Морозостойкость	Сохранение характеристик, - 30 C	Сохранение характеристик, - 50 C (нижняя эксплуатационная температурная граница – 70 С)
Теплостойкость	Сохранение характеристик, + 30 C	Сохранение характеристик, + 50 C (верхняя эксплуатационная температурная граница + 120 С)
Воздействие температур	Отсутствие трещин и разрывов	Трещины и разрывы отсутствуют
Срок эксплуатации, лет	В зависимости от типа материла (30-50)	Гарантийный срок службы от 50 лет Период полураспада материала 150 лет
Воздействие агрессивных химических сред	Неподверженность воздействию	Неподверженность воздействию, гидроизоляционная способность материала не нарушена
Воздействие химических растворов и веществ	Инертность	Инертность, является изолирующим покрытием
Устойчивость к биокоррозии (микроорганизмам)	Соответствует требованиям	Соответствует требованиям (не подвержены)
Пожарная безопасность	Соответствие требованиям ПБ	Соответствие требованиям ПБ (НПБ-244-97) Группа горючести Г4 (сильногорючий) Группа воспламеняемости В3 (легковоспламеняемый)
Соответствие	Соответствие с нормативными значениями	Соответствует требованиям нормативных документов
Санитарно-эпидемиологические требования	Соответствие с государственными правилами и нормативами	Соответствие (ПДК загрязняющих веществ в атмосферном воздухе населенных мест) (Химические факторы производственной среды. ПДК) Нетоксичный и экологически безвредный материал

Сферы применения.

Основываясь на характеристиках и свойствах, приведенных выше, можно выделить основные сферы применения материалов системы Тефонд:

Фундамент:

·  гидроизоляция

·  замена бетонной подготовки;

·  распределение нагрузок;

·  Предел прочности при сжатии min 35 т/м2

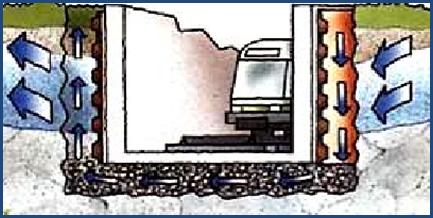

Стены фундамента:

·  долговременная гидроизоляционная защита;

·  защита от корней растений и хим. веществ;

·  распределение нагрузок;

·  Замена дренирующего грунта (Tefond Drain Plus);

Складские помещения:

·  долговременная гидроизоляционная защита;

·  замена щебня, пролитого битумом;

·  распределение нагрузок и защита от радона и др. хим. элементов;

·  минимальная распределенная нагрузка 35 т/м2

Паркинги:

·  долговременная гидроизоляционная защита;

·  распределение нагрузок и защита (распределенная нагрузка от 35 т на м2);

·  замена бетонной подготовки

Железные и авто дороги:

·  гидроизоляция и отвод воды к дренажным каналам;

·  стабилизации земляного полотна;

·  распределение нагрузок;

·  минимальная распределенная нагрузка 45 т/м2

·  ускорение темпов строительства, а также экономия топливно-энергетических ресурсов

Плоские и эксплуатируемые кровли:

·  защита гидроизоляционной мембраны от механических повреждений при укладке на неё других материалов. При этом материал “Тефонд” сам является вторым гидроизолирующим слоем;

·  дренаж воды;

Полигоны ТБО:

·  идеальное изолирующее покрытие;

·  противофильтрационный экран

Каналы и водоемы

·  надежная и долговечная гидроизоляция дна и стенок канала;

·  реконструкция старых каналов;





Конструктивные узлы

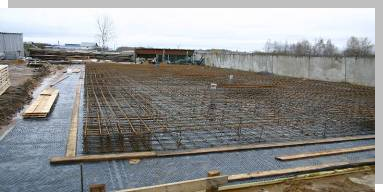

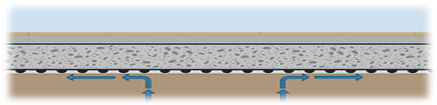

Замена бетонной подготовки

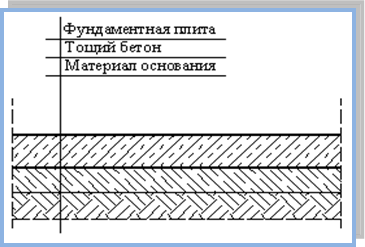

Плиты фундаментов и плиточные полы укладывают на специально подготовленное основание. Это основание представляет собой слой из бетона, известный в строительной терминологии как «тощий бетон», толщиной 15 сантиметров. Укладка такого основания требует выполнения соответствующего объема выемки грунта, его вывоза со строительной площадки, доставки бетона, выполнения бетонных работ при определенных погодных условиях и выдержки основания в течение определенного промежутка времени. Эти работы дороги, их сложно планировать по времени выполнения, они часто приводят к нарушению графиков строительства объектов.

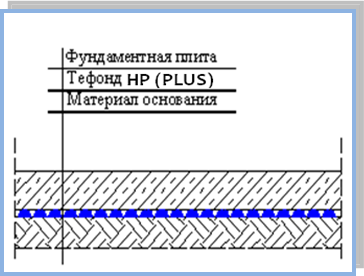

Альтернативой подобному способу устройства подготовки фундаментов является применение геомембран ТЕФОНД, ТЕФОНД ПЛЮС и ТЕФОНД НР, выполняющих функции стабилизирующего, разделительного и изолирующего слоя конструкции. Такой метод весьма удобен с практической и технической точек зрения, а также дает ощутимые экономические преимущества. Геомембраны системы ТЕФОНД защищают бетон от влаги, а также от химического и биологического воздействия окружающей среды. Кроме того, геомембраны равномерно распределяют нагрузку на грунт основания конструкции.

Профилированная мембрана Тефонд создает оптимальные условия для твердения бетона, т. к. необходимое бетону «цементное молоко» не уходит в грунт. Профилированная поверхность мембраны придает ей необходимую жесткость, что позволяет укладывать арматурный каркас непосредственно на неё и бетонировать.

Площадь поверхности Тефонд за счет выступов превышает ровную на 25%. Чем больше площадь поверхности, тем меньше давление на нижележащие слои основания. Шипованная поверхность мембраны создает дополнительное трение в основании, сдерживающее трещинообразование плиты. Применяя профилированную мембрану Тефонд Вы выигрываете время, необходимое для укладки и набора прочности бетонной подготовки.

Преимущества системы “Тефонд”:

ü  водонепроницаемость – механический замок с герметиком и самоклеящаяся эластомербитумная лента “Elotene”,

ü  высокая механическая прочность,

ü  высокое значение угла трения между мембраной и грунтом – равномерное распределение нагрузки на материал основания,

ü  быстрота и легкость укладки – не требуется специальное оборудование.

ü  обеспечить высокие темпы производства работ ( м2/смена)

ü  избежать затрат времени на устройство бетонной подготовки

ü  существенно снизить трудоемкость работ

ü  защитить фундаментную плиту

ü  снизить финансовые затраты

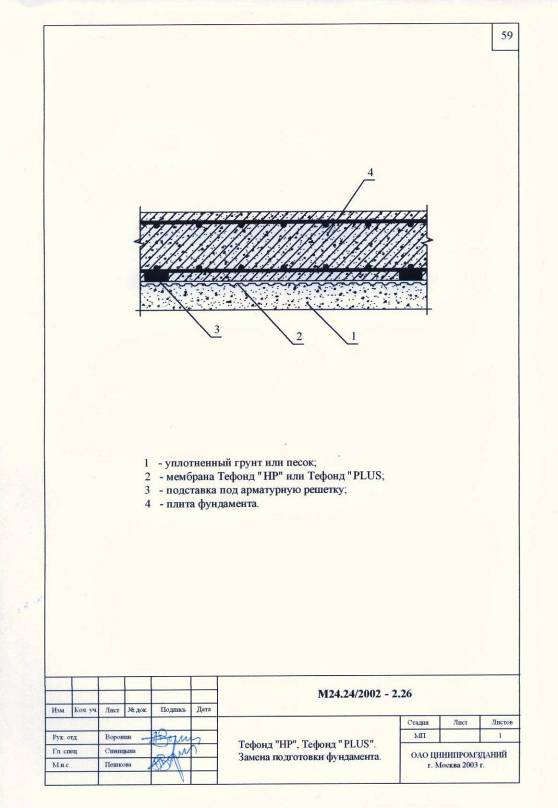

Замена подготовки фундамента.

Разработано

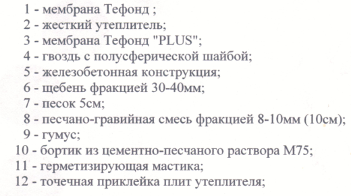

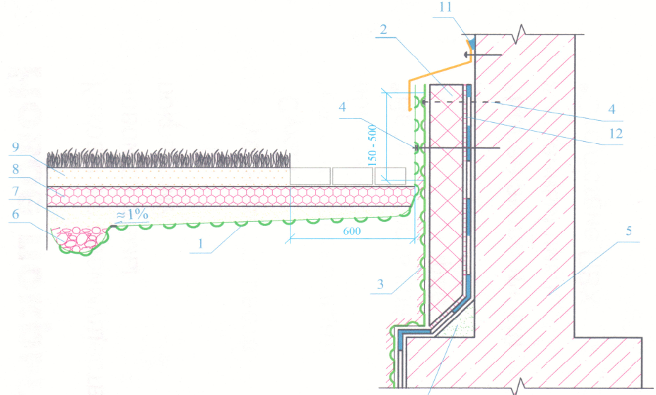

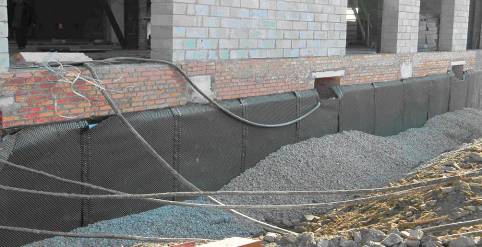

Стены фундамента

Разработано

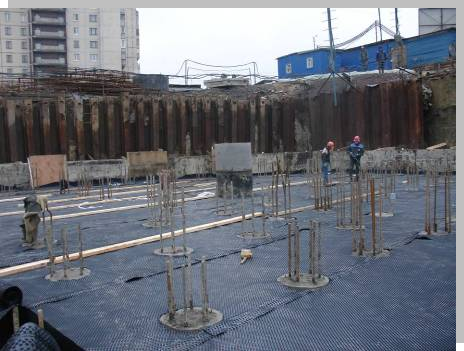

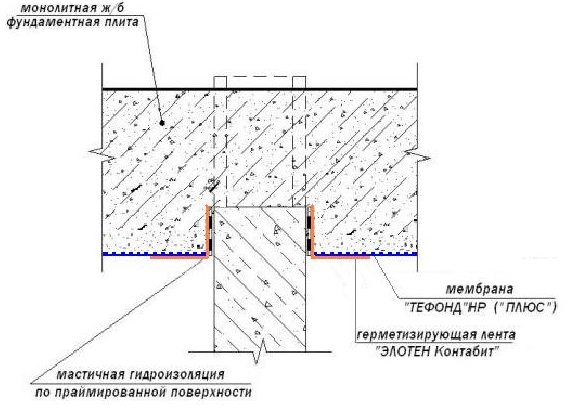

Гидроизоляция монолитной ж/б плиты в месте “выхода” сваи

Самоклеящиеся герметизирующие ленты

ЭЛОТЕН КОНТАБИТ – двухсторонние самоклеящиеся битумно-полимерные герметизирующие ленты. Самоклеящийся состав с обеих сторон защищен антиадгезионной силиконовой пленкой.  ЭЛОТЕН КОНТАБИТ  обладает превосходной адгезией к стали, алюминию, стеклу и другим металлам, а также к большинству строительных пластиков, таких как полиэтилен, полистирол, поликарбонат, оргстекло, ПВХ.

ПРЕИМУЩЕСТВА

превосходная адгезия к большинству строительных материалов; уникальная способность повторять форму соединяемых поверхностей; способность к самогерметизации в случае проколов и порезов; высокое диэлектрическое сопротивление; простота использования в полевых условиях.

БУТИЛЕН - это самоклеящаяся герметизирующая лента, состоящая из пластичной высокоадгезионной бутил - каучуковой нетвердеющей массы, защищенной прочной, устойчивой к атмосферным воздействиям алюминиевой фольгой, армированной волокнами из полиэфира.

ПРЕИМУЩЕСТВА:

высокая адгезия к большинству материалов без предварительной грунтовки; высокая теплостойкость; высокая клеящая способность при отрицательных температурах; паро - и водонепроницаем; устойчив к УФ-излучению; высокая химическая стойкость; высокая долговечность; прост в применении, не требует специальных навыков.

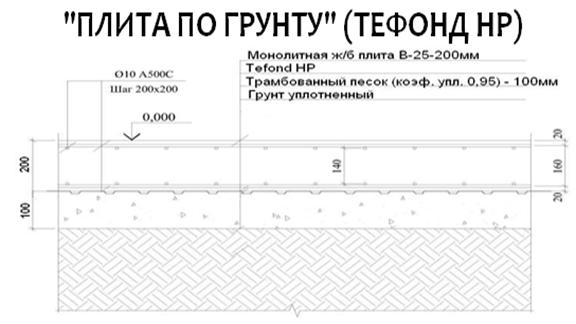

Промышленные и логистические комплексы

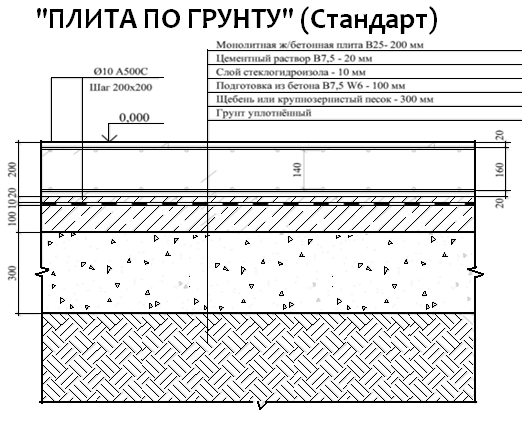

стандартная конструкция плиты по грунту

 один из вариантов использования мембраны “Тефонд”

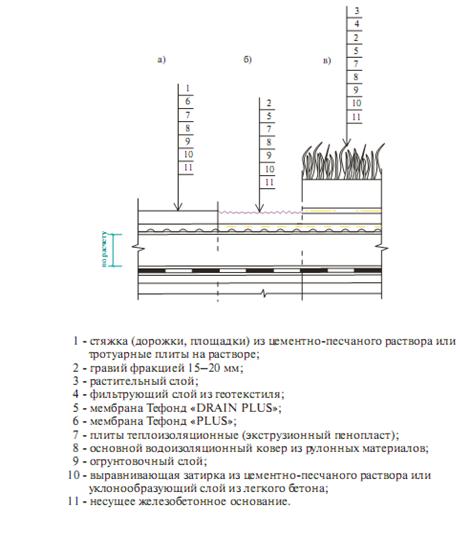

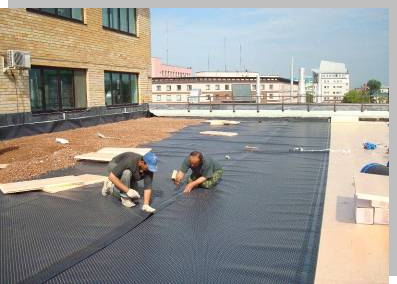

Плоские кровли

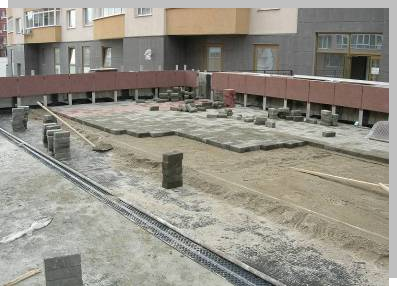

Паркинги

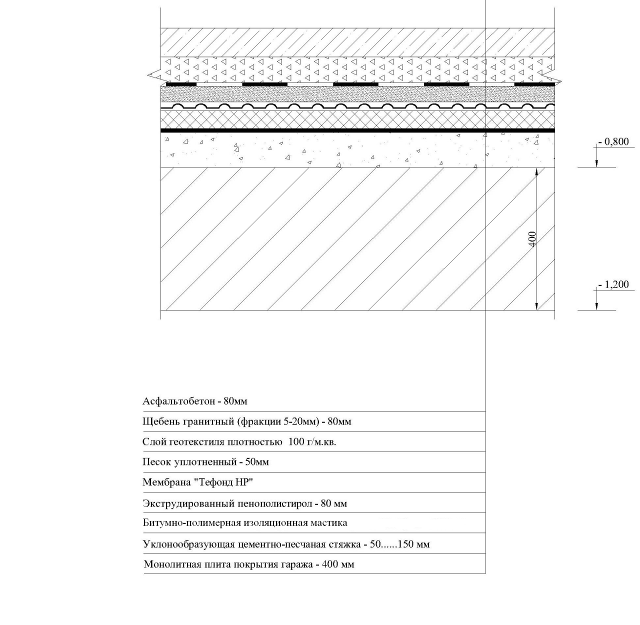

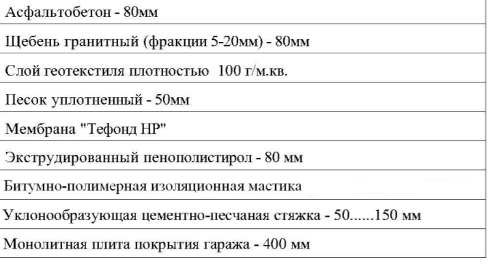

Конструкция гидроизоляции на плите покрытия автостоянки

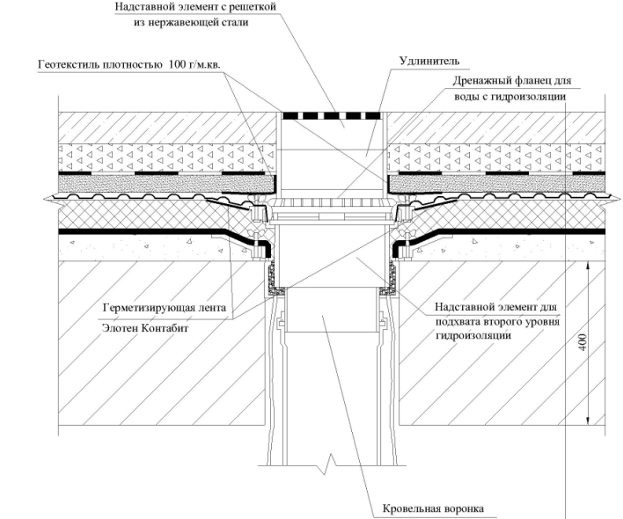

Примыкание конструкции гидроизоляции покрытия гаража к водосборной воронке

Дорожное строительство

Результат выполнения конструкторской разработки.

В предлагаемой конструкции земляного полотна, в отличие от традиционных, предусматривается слой гидроизоляции (см. рис.) на высоте 20.,.25 см от поверхности земли, исключающий увлажнение пылеватого грунта земляного полотна грунтовыми водами. Проникновению атмосферных осадков препятствует водонепроницаемая одежда. Земляное полотно возводится из грунтов при их естественной влажности, которая в большинстве случаев близка к оптимальной.

При использовании предложенного решения в сравнении с типовым - земляное полотно из местного грунта, достигается снижение высоты земляного полотна до 0,4 м, толщины морозозащитных слоев дорожной одежды до 0,5-0,6 м, что позволяет:

·  сокращать трудозатраты,

·  экономить топливно-энергетические ресурсы,

·  рационально использовать землю,

·  ускорять темпы строительства.

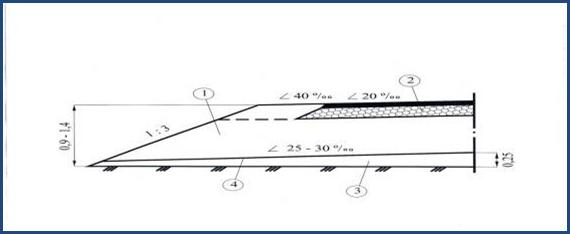

Конструкция земляного полотна с гидроизолирующим слоем.

Традиционно устроенное Покрытие Тефонд HP

покрытие

Экономическая составляющая

Рассмотрим реальную экономическую составляющую применения материалов системы Тефонд в инвестиционных проектах.

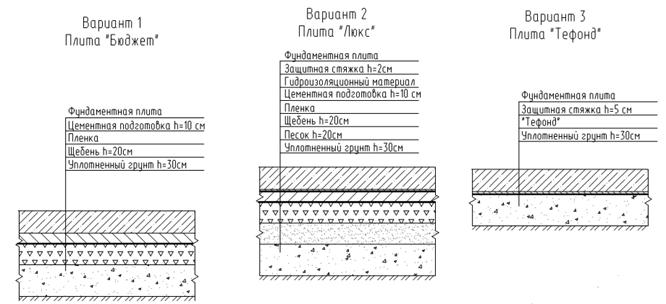

1.1 Варианты работ нулевого цикла возведения фундаментов.

Вариант 1 (т. н. “Бюджет”) – самый простой и распространенный вариант,

Вариант 2 (т. н. “Люкс”) – более дорогой вариант, учитывающий вопросы гидроизоляции и надежного дренажа.

Вариант 3 – предлагаемый в данной работе вариант, утвержденный “Цниипромзданий”, в котором также учтены вопросы гидроизоляция, распределения нагрузок и долговечности проекта.

1.2 Сметный расчет.

По каждому из этих вариантов был произведен независимый сметный расчет, который показал следующие результаты

* За 100% был выбран вариант № 1 как самый распространенный вид фундаментных работ

1.3 Итоги.

Результаты сметных расчетов показали, что использование материала Тефонд не несет в себе удорожание проекта, наоборот, экономическая выгода при использовании материала Тефонд очевидна.
