ОКП ГРУППА Ж 34
ОБЛИЦОВКА НАВЕСНАЯ ВЕНТИЛИРУЕМАЯ ФАСАДНАЯ
Технические условия ТУ -9824
Настоящие технические условия распространяются на облицовку навесную
вентилируемую для фасадов зданий, изготавливаемую из металлических холодногнутых профилей и предназначенную для защиты стен зданий от вредных атмосферных воздействий, улучшения теплотехнических характеристик эксплуатируемых помещений и придания зданию современного архитектурного дизайна.
Облицовка фасадов применяется в :
- новом строительстве и при реконструкции старых зданий;
- для тепловой защиты ограждающих конструкций зданий (СниП П-3-79)*;
- в климатических районах с расчетной t-рой окружающего воздуха не ниже
- 50°С и не выше +40°С;
- по скоростному напору ветра во всех VIII ветровых районах (и местности
типа А- открытая местность (СниП 2.01.01-82 );
Пример условного обозначения:

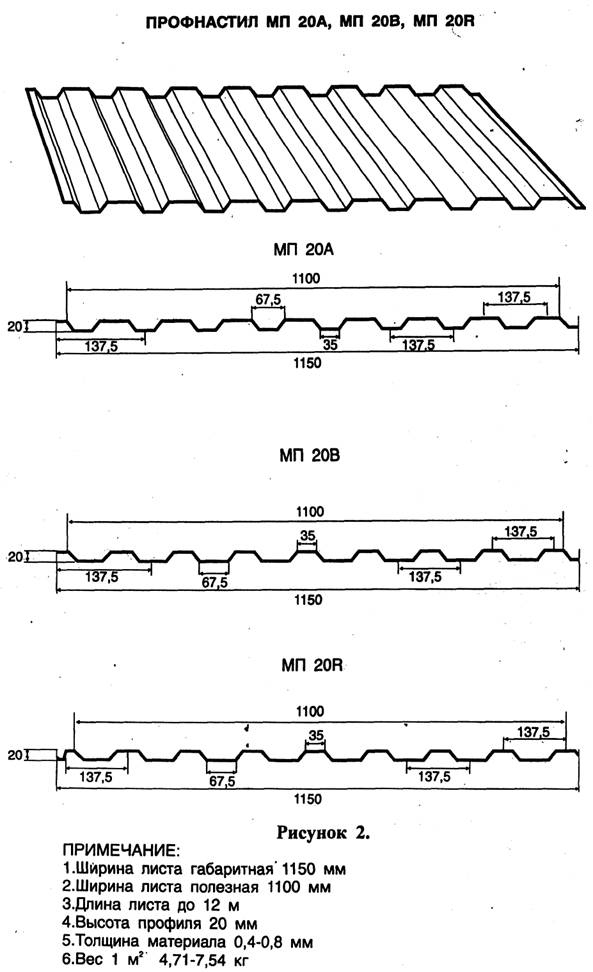

А) Навесная вентилируемая облицовка фасада с защитно-декоративным экраном из профнастила трапециевидной формы с высотой гофра-20мм; стеновой вариант-А; толщиной исходной заготовки 0,5мм; с полимерным покрытием - полиэстер( ПЭ) и цветом по каталогу RAL -8017(коричневый):

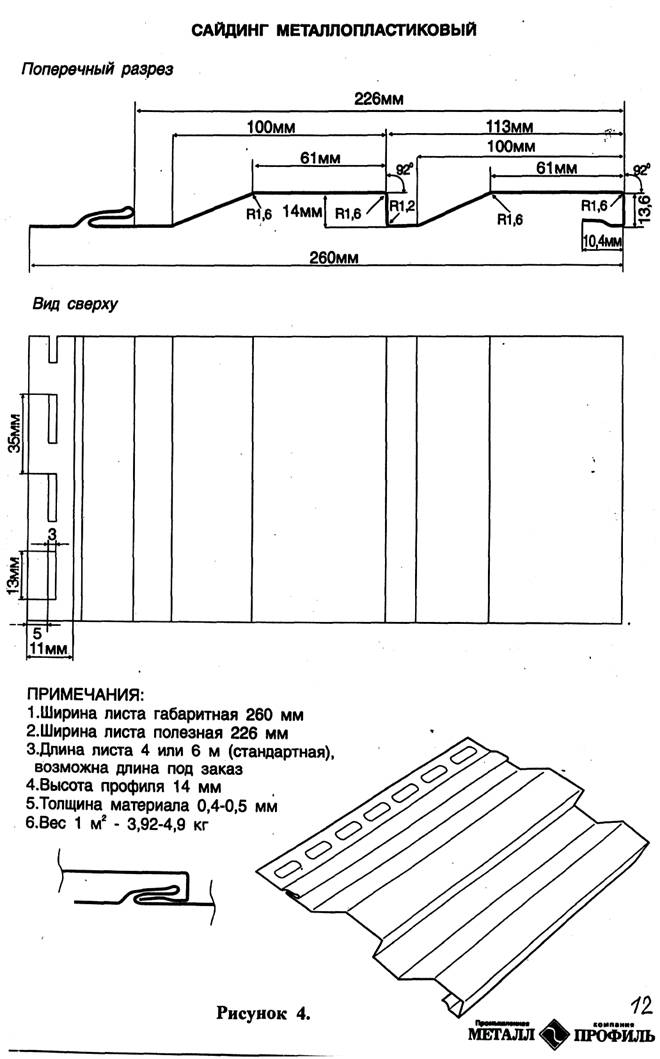

Б) - то же из сайдинга металлопластикового, толщиной исходной заготовки - 0,5мм; с защитным покрытием PVC-200 пластизол 200мк.-(ПЛ) цветом по каталогу RAL 7004 (светлосерый); со стандартной монтажной шириной :
1 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1 ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
1.1.1 Элементы навесной вентилируемой облицовки фасадов должны
изготавливаться в соответствии с требованиями настоящих ТУ и конструкторской
документации.

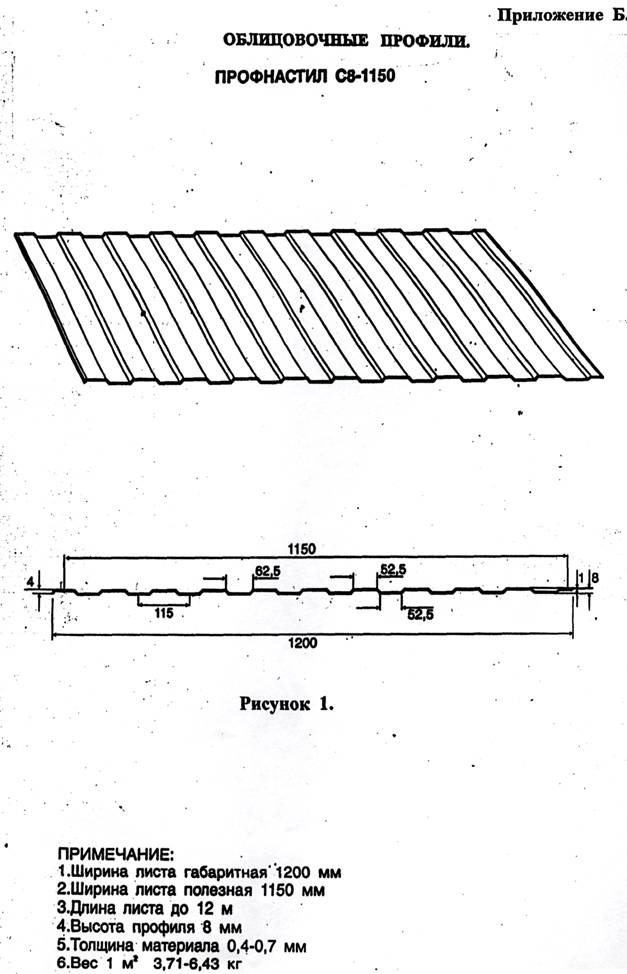

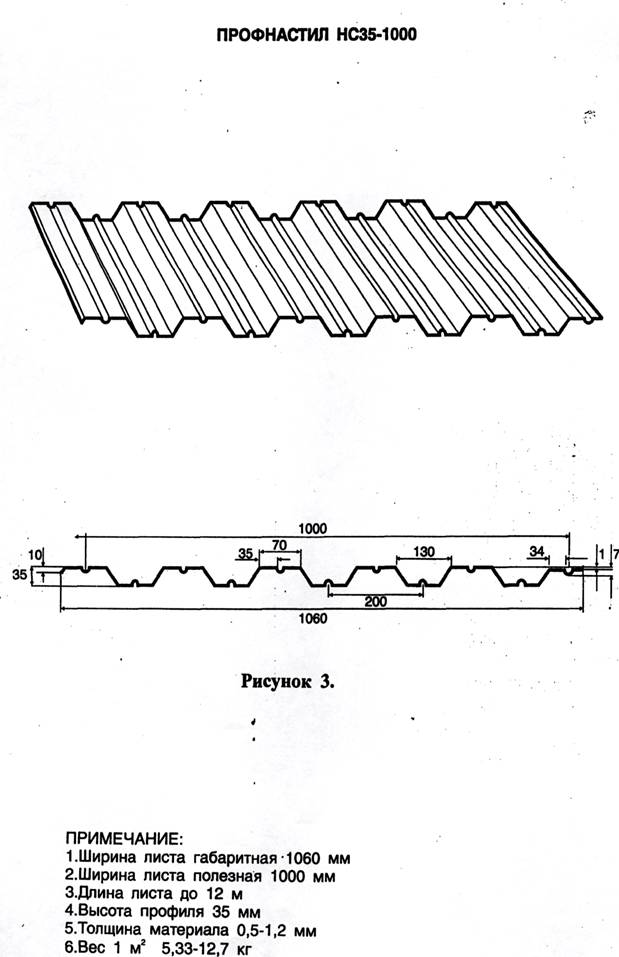

1.1.2 Типы облицовочных профилей должны соответствовать ТУ -
, ГОСТ 24045 и
1.1.3 Внешний вид профилей облицовки не допускает смятия и отгибы на
продольных кромках листа, отслоения защитного покрытия, загрязнения,
царапины и потертости на лицевой стороне листа (кроме следов
формообразующего инструмента).
1.1.4 Профили облицовки, опорные кронштейны, прогоны и узлы крепления
выдерживают нагрузки от собственного веса и воздействия ветра в
зависимости от высоты здания СНиП 2.01.07-85. Предельные нагрузки на
, крепления прогонов к стене (отрыв) при отрицательном давлении ветра
соответствуют «Техническим рекомендациям по определению параметров (шага, пролета) и нагрузок на узлы крепления элементов теплоизоляций наружных стен зданий»(Ростовгражданпроект-2002г).
1.1.5. - В зависимости от применения утеплителя разной толщины используют. кронштейны 2-х типов: с габаритными размерами 80x80 и 80x130. Предельные отклонения линейных размеров кронштейнов + 0,5мм, для прогонов +1мм на 1п. м. их длины.
1.1.6 Оцинкованная прижимная шайба имеет размер 50x30x2.
1.1.7 Термоизолирующая прокладка изготавливается размером не менее 105x90.
1.1.8 Предельные отклонения от габаритных размеров облицовочных изделий
принимаются в зависимости:
от максимального размера по длине :
1.1.9 Предельные отклонения от номинальных размеров сборных элементов при длине свыше 2м ±10мм.
1.2 ТРЕБОВАНИЯ К ИСХОДНЫМ МАТЕРИАЛАМ.
1.2.1 Кронштейны для крепления прогонов и прогоны изготавливаются из оцинкованной
стали (ГОСТ 14918) толщиной не менее 1,0 и 0,7мм. соответственно методом холодной
формовки.
1.2.2 Качество цинкового покрытия для кронштейнов, прогонов, облицовочных
профилей и крепежных изделий по ГОСТ 9.301.
1.2.3 Качество лакокрасочного (полимерного) покрытия для облицовочных профилей
должно соответствовать ТУ 824244. Типы материалов цветных
полимерных покрытий и их характеристики даны в
1.2.4 Термоизолирующая прокладка изготавливается из изолона (ТУ 22
) или паронита (ГОСТ 481)
1.3 КОМПЛЕКТНОСТЬ.
1.3.1 В комплект системы вентилируемой облицовки фасада входят : '
- профилированные облицовочные листы или панели кол-во по заказу; ;
- прогоны мерной длины Зм-- — кол-во по заказу; •
- опорные кронштейны с прижимной шайбой и
термоизолирующей прокладкой; . ---- Зшт. на 1 прогон;
- крепежные изделия (саморезы 4,8x28 или. _
вытяжные заклепки 4,8x8) 8шт. на 1м. кв.
- документы на отгружаемую продукцию;
- Инструкция по монтажу.
1.3.2 По заказу потребителя могут поставляться гидроизолиция и теплоизолирующий
материал в количестве, соответствующем квадратуре утепляемых стен; анкера
крепления опорных кронштейнов (по количеству кронштейнов), анкера крепления

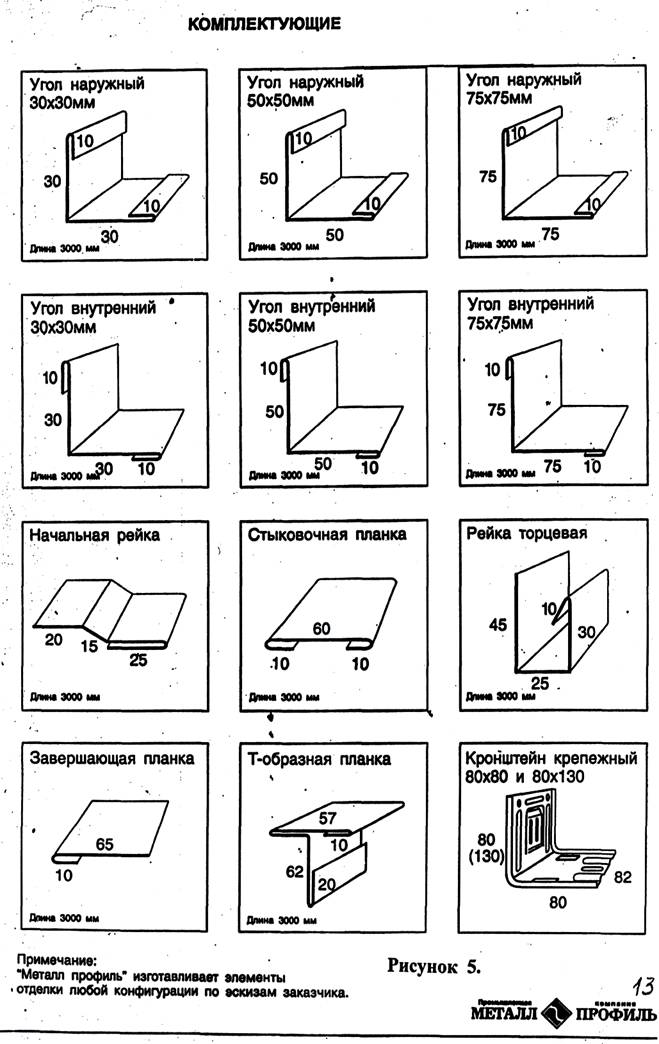

утеплителя (4шт,/м. кв.), а также доборные элементы отделки фасада (отливы,
нащельники, угловые планки).
1.4 МАРКИРОВКА.
1.4.1 Маркировка комплекта наносится на упаковочный лист, который
укладывается в пачку с облицовочным профилем.
1.4.2 Маркировка должна содержать:
- наименование или товарный знак предприятия;
- наименование комплектующих по п. 1.3.1
- теоретическую массу пачки профилированных листов;
- клеймо ответственного за контроль;
- обозначение технических условий.
1.5 УПАКОВКА облицовочных профилей - по ТУ 1122-
1.5.1 Прогоны пакуются в связках по 10 шт. фиксируясь стяжной лентой в 3-х местах
по длине.
1.5.2 Кронштейны крепления прогонов в комплекте с прижимной шайбой и
изолирующей прокладкой поставляются в картонных коробках по ГОСТ 13512 по
100 или 150шт. в каждой.
1.5.3 Комплект крепежных элементов пакуется в полиэтиленовые пакеты по ГОСТ
12302.
1.5.4 Инструкция по монтажу упаковывается в полиэтиленовую пленку по ГОСТ 10354.
2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
2.1 Все элементы конструкции облицовки фасада относятся к пожаро-
взрывобезопасным нетоксичным материалам, применяемым в зданиях с различной
степенью огнестойкости (СНиП 2.01
2.2 При монтаже и эксплуатации элементов конструкции облицовки фасадов
применяются общие требования безопасности при работе с листовым металлом во
время проведения погрузочно-разгрузочных работ ГОСТ 12.3.009.
3 ПРАВИЛА ПРИЕМКИ
3.1 Приемка осуществляется партиями. Партией считается количество изделий,
изготовленных из однотипных материалов, отгружаемая одному потребителю и сопровождаемая документами на изготовленную продукцию.
3'.2 Облицовочные профили, прогоны и кронштейны принимаются техническим
контролем предприятия-изготовителя выборкой контрольных образцов не менее 3-х шт. из партии. Контролируется их внешний вид, точность линейных размеров, целостность защитного покрытия, комплектность, маркировка и упаковка.
3.3 Партия считается принятой, если контрольные показатели соответствуют требованиям НТД и настоящих ТУ.
4 МЕТОДЫ КОНТРОЛЯ
4.1 Марка стали, свойства, толщина листа, вид защитного покрытия исходной
заготовки, удостоверяются документом о качестве предприятия-поставщика.
4.2 Геометрические параметры контролируются измерениями при помощи
металлических линеек и рулеток по ГОСТ 427, ГОСТ 7502 и штангенциркулей по
ГОСТ 162. Окончательное значение геометрических показателей определяют как
среднее арифметическое значение результатов не менее 3-х замеров. . ••
4.3 Оценка качества защитного покрытия осуществляется визуальным осмотром.
5 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
,•.
5.1 Транспортирование профилированных листов облицовки производят по ГОСТ
24045.
5.2 Условия транспортирования конструктивных элементов вентилируемой облицовки
фасада под воздействием климатических факторов должны соответствовать
условиям 7 по ГОСТ 15150 и условиям 3 по ГОСТ 15150, исключающим совместное
нахождение с химическими веществами.
5.3 Долгосрочное хранение профилей с полимерным покрытием - согласно инструкции
предприятия-изготовителя.
5.4 При переносе облицовочных листов вручную небольшие листы можно брать за края
по углам, а листы более 3-х метров длины переносятся, взяв их за край по длинной
стороне.
6 УКАЗАНИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ.
6.1 Монтаж облицовки осуществляется в соответствии с инструкцией по монтажу.

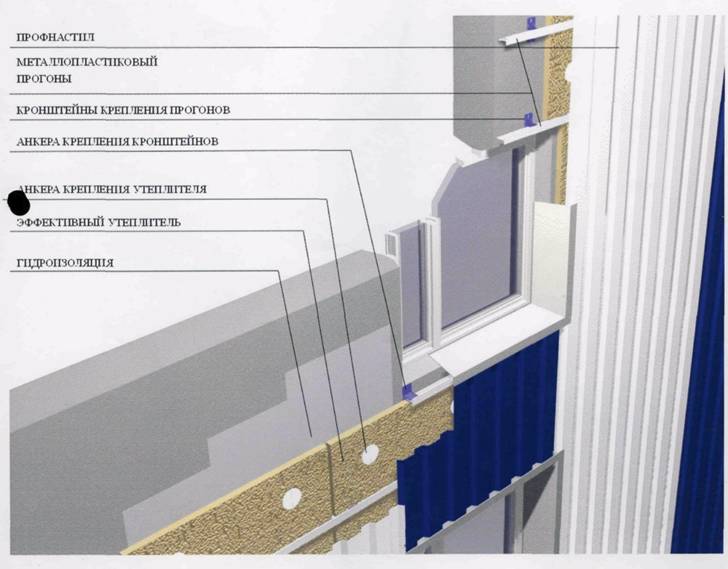

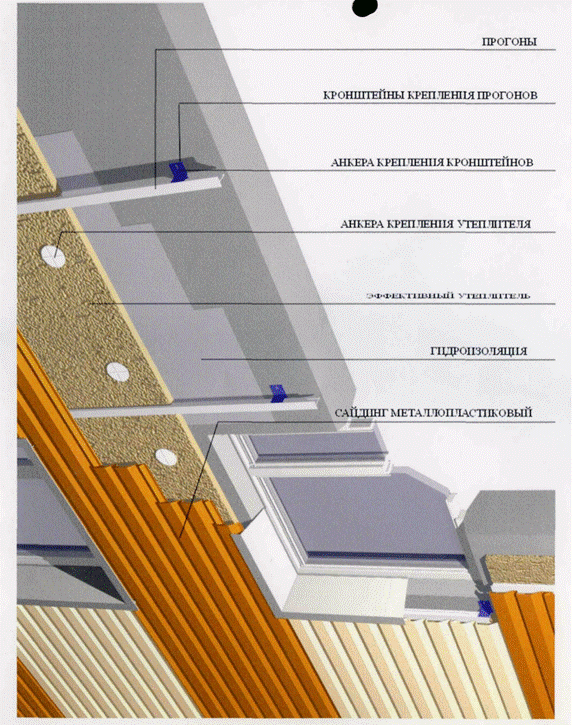

6.2 Конструкция облицовки (Приложение А) представляет собой устройство
декоративного защитного экрана, механически соединенного со стеной при помощи
подоблицовочного металлокаркаса. Сам каркас состоит из несущих профилей -
; прогонов, закрепленных на специальных опорных кронштейнах. В опорных
кронштейнах предусмотрены пазы и отверстия для установки и крепления прогонов - гнутых Т или Г-образных планок длиной доЗм. Кронштейны крепятся к стене здания и позволяют изменять направление и расположение прогонов относительно нее. Это особенно важно при монтаже утеплителя разной толщины и учете неровностей утепляемой поверхности.
6.3 В свободное пространство между элементами каркаса при необходимости
укладывается утеплитель, обеспечивающий значительное уменьшение теплопотерь
через стены отапливаемых ;помещений. Защитно-декоративный экран представляет
собой набор холоднокатаных металлических профилей или панелей (профнастил,'
металлосайдинг и т. п.), представленных в широкой цветовой гамме. Он монтируется
на металлокаркас и отделывается доборными элементами (отливами, нащельниками,
парапетами и т. д.). ,'_
6.4 Основные эксплуатационные характеристики вентилируемого фасада следующие:
- суммарное приведенное сопротивление теплопередачи ограждающих
конструкций, в зависимости от расчетных параметров наружного воздуха и
продолжительности отопительного периода, должно быть в пределах 2,7-5,6
м. кв. гр. С/Вт
- индекс звукоизоляции принимается в зависимости от типа и расположения
ограждающих конструкций СНиП ;
- морозостойкость не менее F25 циклов;
- предел огнестойкости, Ч в зависимости от категории зданий СНиП 2.01.02-85 ;
- допускаемые температуры применения, град. С - в зависимости от вида
материала
покрытия облицовки;
- допускаемая степень агрессивности среды - в зависимости от района и
предельного
содержания агрессивных газов в воздухе СНиП 2.01.01-82 ;
- водонепроницаемость - по критерию сохранности качества материала
теплоизоляциии.
6.5 Монтаж вентилируемого фасада осуществляется после полного завершения
строительных или ремонтных работ на стенах здания (включая окна и
двери),выполнение которых может повредить или загрязнить декоративно-
защитный слой облицовки.
6.6 Последовательность монтажа включает следующие этапы:
- крепление на стене гидроизолирующей пленки (при необходимости согласно
проекта);
- разметку мест расположения кронштейнов на наружной части стены;
- крепление кронштейнов к стене в соответствии с горизонтальным или вертикальным
расположением облицовочных профилей и установку термоизолирующей прокладки;
- установку и закрепление в кронштейнах прогонов (с учетом невилировки их
в одной вертикальной плоскости);
- укладку между прогонами плит эффективного утеплителя и закрепление его
специальными анкерами;
- установку и фиксацию облицовочных профилей на прогоны последовательно
горизонтальными или вертикальными рядами;
- установку отделочных элементов на углы, цоколь, парапет здания, а также
откосов, отливов и нащельников на оконные дверные проемы и стыки профилей.
7 Монтаж вентилируемого фасада может вестись со строительных люлек, автовышек, подъемников или строительных лесов.
6.8 Более подробные рекомендации по монтажу фасадов изложены в альбоме
«Технических решений по расчету и монтажу вентилируемых фасадов из материалов
компании «Металл Профиль»».
6.9 Правила эксплуатации и ухода за облицовочными профилями производить согласно
инструкций ПК «Металл Профиль».
I
7 ГАРАНТИИ ИЗГОТОВИТЕЛЯ .
:
7.1 Фирма-изготовитель гарантирует соответствие облицовочных профилей
требованиям настоящих ТУ при соблюдении правил их транспортирования, монтажа и
эксплуатации.
7.2 Гарантийный срок хранения продукции - 1год при соблюдений "инструкции по
хранению.
Типы полимерных покрытий, применяемых для защиты поверхности Облицовочных панелей.
ПОЛИЭСТЕР. Относительно недорогое традиционное покрытие (толщ.25мк) для стеновых и кровельных панелей с гладкой глянцевой или матовой поверхностью. Подходит для любых климатических поясов. Основа покрытия - полиэфирная краска, обладающая хорошей стойкостью цвета. Материал обладает высоким уровнем гибкости и формуемости. Максимальная температура его эксплуатации +120°С.
ПЛАСТИЗОЛ. Наиболее толстое покрытие (1мк.), имеет тисненую поверхность. Основа покрытия - ПВХ (поливинилхлорид). Одно из самых устойчивых к механическим повреждениям и к агрессивной среде. Покрытие относительно дорогое. Выбирая пластизол для использования в жарких регионах, необходимо ориентироваться на светлые тона. Они лучше отражают свет, меньше нагреваются и выгорают. Максимальная температура эксплуатации +80°С. Не рекомендуется использовать в южных районах.
ПУРАЛ. Новое финское покрытие на полиуретановой основе модифицированной полиамидом (толщ.50мк.). Пурал имеет шелковистую матовую поверхность, которая придает облицовке особый эстетичный вид. Этот материал не боится больших сутрчных перепадов температуры, а также низких и высоких температур (от - 40°до + 120°С). Материал обладает высокой коррозионной устойчивостью и цветостойкостью. Пурал царапается меньше полиэстра, однако по сравнению с пластизолом менее устойчив к пластическому деформированию. Гнуть листы с таким покрытием нужно осторожно.
ПВФ 2. Материал, состоящий на 80% из поливинилфторида и на 20% из акрила. Покрытие прочное, выдерживает мороз до -60°С и не теряет своих свойств при температуре до +120°С. Наиболее устойчив к УФ-излучению, практически не выцветает, имеет красивый блеск. По сравнению с другими покрытиями является более дорогостоящим, обладает высокой стойкостью к агрессивным средам и к механическому повреждению. Имеет богатую цветовую палитру. Может быть с глянцевой или матовой поверхностью, а также с металлическим оттенком в серебристых или медных тонах, дополнительно защищенных слоем прозрачного лака. Целесообразно применять в условиях агрессивных сред, таких как морское побережье, промышленные здания химической промышленности и т. п.
Ссылочные нормативные документы.
ОБОЗНАЧЕНИЕ НОРМАТИВНОГО ДОКУМЕНТА. | N подпункта. • |
СНиП И-3-79* Тепловая защита зданий; | Вводная часть |
СНиП 2.01.01-82 Строительная климатология и геофизика. | Вводная часть;п. б.4. |
СНиП 2.01.07-85 Нагрузки и воздействия. | п.1.1.4 ' |
СНиП 2.01.02-85 Противопожарные нормы. | п2.1;п.6.4. |
СНиП Защита от шума. | п.6.4 |
ГОСТ Профили стальные листовые гнутые с трапециевидными гофрами для строительства. | п1.1.2;п.5,1 |
ГОСТ 1 Сталь тонколистовая оцинкованная с непрерывных линий. | ц1.2.1 |
ГОСТ 9.301-86 ЕЗСКС Покрытия металлические и неметаллические, неорганические. Общие требования к выбору. | п. 1.2.2 |
ГОСТПаронит и прокладки из него. | п.1,2.4 |
ГОСТ Упаковка из картона. | п.1.5.2. |
ГОСТ Пакеты из полимерных и комбинированных материалов. | п. 1.5.3. |
ГОСТ Пленка полиэтиленовая. , | п.1.5.4. |
ГОСТ 427-75 Линейка измерительная металлическая. | п;4.2. '• "• • ; • |
ГОСТ 7502-98 Рулетка измерительная металлическая. | п.4.2, |
ГОСТ Г62-90 Штангенциркули. | п.4.2. |
ГОСТ Транспортирование и хранение профилированных листов при воздействии климатических факторов. | п.5.2. |
ГОСТ 12.3.009-76 ССБТ. Работы погрузочно - разгрузочные. Общие требования безопасности. | п.2.2 |
ТУ Профили стальные гнутые с волнистой и трапециевидной формой гофра для кровель и стен зданий. | nl. 1.2; п. 1.5. |
ТУ Изолон (вспененый полиэтилен^ | п! 24 |
.......... ' * | |
i ------- |
3 0. Характеристики продукции.
Навесная вентилируемая облицовка из холоднокатаных стальных профилей с цветным полимерным покрытием используется для обшивки наружных поверхностей стен зданий эксплуатируемых в условиях неагрессивной и слабоагрессивной степенью воздействия газовой среды, при температуре наружного воздуха от -55 до +40 градусов С. Крепление металлического каркаса облицовки к стене осуществляется анкерами, подбираемыми исходя из материала стены и воздействия ветровых нагрузок по высоте здания.
 |
