Спецификация поставляемых товаров

Приложение 1

к муниципальному контракту № ____ от « ___» _______2010 г.

Спецификация поставляемых товаров

Наименование товара	Ед. изм.	Цена за ед. в руб. (с учетом НДС)	Кол-во	Сумма в руб. (с учетом НДС)	Сумма НДС в руб.
Дизельная электростанция АД-500-Т400-2РК (2-ая степень автоматизации, в блок – контейнере, на шасси) или эквивалент	шт		1
Дизельная электростанция АД-500-Т400-2РК (2-ая степень автоматизации, в блок – контейнере) или эквивалент	шт		1
Итого:	шт		2

От Поставщика: От Муниципального заказчика:

_________________ ________________________

«___» ________2010 г. «____» ___________2010 г.

Приложение 2

к муниципальному контракту № ____ от « ___» _______200_ г.

Техническая характеристика (техническое задание)

поставляемого товара

№ п/п	Наименование товара	Соответствие действующим стандартам и нормативно-технической документации	Гарантийный срок
Наименование поставляемого товара	Характеристика
1	Дизельная электростанция АД-500-Т400-2РК (2-ая степень автоматизации, в блок – контейнере, на шасси) или эквивалент	Номинальная мощность (длительная), кВт/кВА	не менее 505/631	3 (три) года
		Максимальная часовая мощность, кВт/кВА	не менее 555/694
		Род тока	переменный трехфазный
		Номинальное напряжение, В	400
		Номинальная частота, Гц	50
		Номинальный коэффициент мощности	0,8
		Номинальный ток, А	900
		Частота вращения вала двигателя, мин-1	1500
		Топливный бак	не менее 800
		Расход топлива (при 100 % нагрузки), л/ч	128
		Расход топлива (при 75 % нагрузки), л/ч	94,5
		Расход топлива (при 50 % нагрузки), л/ч	63
		Расход масла (при 100% нагрузке), л/ч	0,10
		Масса сухого электроагрегата, кг	4100
		Габаритные размеры, д*ш*в, мм	не менее 3500х1650х2080
		Генератор	Leroy Somer (Франция) или Sincro (Италия), 3-х фазный, одноопорный, с самовозбуждением и саморегуляцией, бесщеточный или эквивалент
		Стабильность выходного напряжения	±1%
		Стабильность выходной частоты	± 1% (электронный регулятор)
		Первичный двигатель	Volvo Penta TWD1643GE или эквивалент
		Кол-во цилиндров	6
		Диаметр цилиндров / ход поршня, мм	144/165
		Объем двигателя, л	16,12
		Мощность двигателя кВт/ л. с.	536/729
2	Дизельная электростанция АД-500-Т400-2РК (2-ая степень автоматизации, в блок – контейнере) или эквивалент	Номинальная мощность (длительная), кВт/кВА	не менее 505/631	3 (три) года
		Максимальная часовая мощность, кВт/кВА	не менее 555/694
		Род тока	переменный трехфазный
		Номинальное напряжение, В	400
		Номинальная частота, Гц	50
		Номинальный коэффициент мощности	0,8
		Номинальный ток, А	900
		Частота вращения вала двигателя, мин-1	1500
		Топливный бак	не менее 800
		Расход топлива (при 100 % нагрузки), л/ч	128
		Расход топлива (при 75 % нагрузки), л/ч	94,5
		Расход топлива (при 50 % нагрузки), л/ч	63
		Расход масла (при 100% нагрузке), л/ч	0,10
		Масса сухого электроагрегата, кг	4100
		Габаритные размеры, д*ш*в, мм	не менее 3500х1650х2080
		Генератор	Leroy Somer (Франция) или Sincro (Италия), 3-х фазный, одноопорный, с самовозбуждением и саморегуляцией, бесщеточный или эквивалент
		Стабильность выходного напряжения	±1%
		Стабильность выходной частоты	± 1% (электронный регулятор)
		Первичный двигатель	Volvo Penta TWD1643GE или эквивалент
		Кол-во цилиндров	6
		Диаметр цилиндров / ход поршня, мм	144/165
		Объем двигателя, л	16,12
		Мощность двигателя кВт/ л. с.	536/729

КОМПЛЕКТАЦИЯ электростанции АД-500-Т400-2РК

ü  двигатель Volvo Penta (Швеция) или эквивалент с зарядным генератором и стартером или эквивалент,

ü  электронный регулятор оборотов двигателя

ü  силовой генератор Leroy Somer (Франция) или Sincro (Италия) или эквивалент

ü  рама,

ü  система выпуска с глушителями шума,

ü  система впуска с воздушным фильтром,

ü  система топливоподачи с топливным баком на 800 л. и топливными фильтрами,

ü  механизм управления топливным насосом высокого давления,

ü  система охлаждения с радиатором,

ü  система охлаждения масла с масляным радиатором

ü  щит управления по 2-ой степени автоматизации

ü  устройство автоматической подзарядки АКБ (220 В)

ü  устройство подогрева охлаждающей жидкости

ü  комплект АКБ

ü  электростанция поставляется заправленная маслом и ОЖ

ü  документация на русском языке

ü  Блок-контейнер «Север-3ДП», 6,0*2,4*2,5м или эквивалент

Дополнительные опции:

ü  система автоматической подкачки топлива из внешнего резервуара во встроенный бак ДГУ

ü  Шасси тракторное (со всеми необходимыми документами для постановки на учет: договор купли-продажи, ПСМ)

Системы автоматики:

Электрогенераторные установки первой степени автоматизации обеспечивают следующие операции: запуск ДГУ, останов ДГУ, аварийная защита ДГУ (путем ее останова) с сигнализацией причины аварийного состояния, контроль и индикацию параметров по данным датчиков, а именно:

ü  линейных напряжений генератора;

ü  токов нагрузки генератора по каждой фазе;

ü  частоты тока генератора;

ü  активной мощности;

ü  напряжения аккумуляторной батареи;

ü  давления масла;

ü  температуры масла;

ü  уровня топлива;

ü  времени наработки ДГУ;

ü  контроль обрыва датчиков температуры, давления или уровня топлива.

Вторая степень автоматизации дополнительно обеспечивает:

ü  автоматический пуск дизельного электроагрегата и подключение нагрузки при исчезновении напряжения основной питающей сети или при уходе его величины за пределы, заданные программируемыми установками;

ü  автоматический возврат к питанию нагрузки от сети при восстановлении ее параметров с остановом АД.

Блок-контейнер

Контейнер состоит из жёсткого каркаса. Снаружи стены выполнены из профильного оцинкованного листа с надёжным полиэстерным покрытием, обеспечивающим длительный срок эксплуатации контейнера. С внутренней стороны стены отделаны неэлектропроводными материалами с огнеупорной пропиткой. Стены заполнены негорючим шумотеплоизолирующим материалом.

Контейнер должен обеспечивать надёжную работу размещённого в нём оборудования в любых климатических зонах в диапазоне температур от -40 до +40 С.

В корпус контейнера должны быть встроены: воздушные клапаны приточно-вытяжной вентиляции, двери, монтажные проёмы, выхлопной газоход и устройства наружного подключения внешних коммуникаций.

Конструктивные особенности БЛОК-КОНТЕЙНЕРА

Габаритный размер 6,0*2,4*2,5м

Количество отсеков - 1

Основа – металлический, усиленный, загрунтованный, крашенный

Низ каркаса - металлический

Пол - усиленный швеллером, напольное покрытие - стальной рифлёный лист, толщиной 4 мм

Теплоизоляция - минплита 100 мм в пароизоляции по периметру, включая потолок, пол.

Внутренняя отделка стен, потолка - оцинкованный профлист.

Внешняя отделка – профлист с покрытием "Полиэстер", цвет согласовывается с заказчиком

Дверь торцевая двустворчатая по ширине и высоте контейнера, с замком, с резиновыми плотнителями, утепленная минплитой 50 мм.

Система вентиляции в составе:

Клапан воздушный выпускной с защитной решеткой

Клапан воздушный впускной с защитной решеткой

Алгоритм работы системы вентиляции

При неработающей ДГУ впускные и выпускные клапаны закрыты.

После запуска ДГУ (появлении напряжения на выходе ДГУ) впускной и выпускной клапаны открываются

При подаче сигнала «пожар» от системы пожарной сигнализации впускной и выпускной клапаны автоматически закрываются

Электроприводы Belimo с возвратной пружиной (для автоматического открытия/закрытия воздушных клапанов) или эквивалент

Система освещения:

основное (от 22В, 50Гц)

аварийное(12 часов автономной работы)

перевод с основного на аварийное освещение производится автоматически при пропадании внешней сети

Электрика

электропроводка выполнена медным проводом в гофрированной трубе

розетки-2шт (220 В) от внешней сети для подключения обогревателя, переносного освещения и другого оборудования

Щит собственных нужд

БК с вводным автоматом на 25А для обеспечения собственных нужд БК, а именно: освещение, отопление, розеточная группа и другие системы БК.

Система отопления:

конвекторный обогреватель с терморегулятором (2кВт)

Система заземления:

шина внутреннего заземления в контейнере с двумя наружными болтами для подключения внешнего заземления.

Огнетушитель-1шт

Автоматическая система пожаротушения и сигнализации аэрозольного типа в составе:

приемо-контрольный прибор ВЭРС ПУ

пожарно-дымовые извещатели

Табло: «Аэрозоль!!!! Уходи!!!»

аэрозольная пушка

звуковая сигнализация

Охранная сигнализация

Топливная система

встроенный топливный Бак БГУ

Документация на БК: паспорт, схемы подключения.

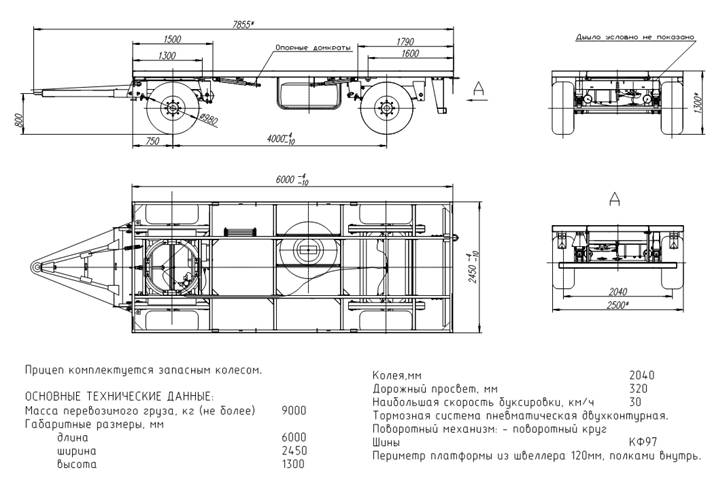

Характеристки Шасси

СОПУТСТВУЮЩИЕ УСЛУГИ:

Монтаж и подключение к действующей сети электроснабжения, проведение необходимых пуско-наладочных работ смонтированного оборудования, пуск оборудования в работу.
