Программа преддипломной практики (стр. 4 )

Графический материал должен выполняться карандашом или черной тушью на чертежной бумаге. Рекомендуемый объем графического материала составляет 6-10 листов формата А1 (594 х 841 мм). Графический материал должен выполняться в соответствии с основными требованиями действующих государственных стандартов и нормативных документов. Надписи, технические требования и таблицы на чертежах выполняют чертежным шрифтом.

Основная надпись на всех видах чертежей и схем выполняется по форме ГОСТ 2.104-68, показанной на рисунке 2.

Рисунок 2 - Основная надпись

В графах основной надписи необходимо указать:

- в графе 1 - наименование изделия;

- в графе 2 - обозначение документа (чертежа);

Пример заполнения графы 2 для чертежа общего вида:

ЦТРК 2007.003456 ВО-01

Здесь ЦТРК - код университета по классификатору, 2007 - номер специальности, 003456 - номер зачетной книжки, ВО - шифр документа для чертежа общего вида, 01 - год защиты дипломного проекта. Для других видов документов применяются следующие шифры: чертеж схемы электрической структурной - Э1, чертеж схемы электрической функциональной - Э2, чертеж схемы электрической принципиальной - Э3, сборочный чертеж - СБ, пояснительная записка - ПЗ, схема подключения - Э5, перечень элементов - ПЭ, ведомость к дипломному проекту - ВД.

- в графе 3 - обозначение материала детали (графу заполняют только на чертежах детали);

- в графе 4 - вид чертежа (в данном случае проставляется литера У, т. к. все чертежи учебные);

- в графе 5 - масса изделия;

- в графе 6 - масштаб чертежа;

- в графе 7 - порядковый номер листа;

- в графе 8 - общее количество листов документа (графу заполняют только на первом листе);

- в графе 9 - ПГТУ, группа.

В текстовых документах (спецификации, ведомости к дипломному проекту) применяют форму основной надписи для первого листа по рисунку 3, а для следующих листов - по рисунку 4.

Спецификации к чертежам и перечни элементов к схемам оформляются, как правило, на отдельных листах формата А4 (210 х 297 мм) и помещаются в приложении к пояснительной записке.

Заглавный (первый) лист спецификации вычерчивается по форме, изображенной на рисунке 3.

Допускается помещать спецификацию на поле чертежа. При этом ее заполняют в том же порядке и в той же форме, что и спецификацию, выполненную на отдельных листах.

Рисунок 3

Рисунок 4

Оформление плакатов - произвольное. Необходимо в левом верхнем углу проставить номер УДК и название темы. Допускается наклеивать на плакаты фотографии, распечатки результатов работы программ, и т. п. Рекомендуется выполнять плакаты и чертежи в графических редакторах "Visio" или "AutoCad"

5. Распространенные ошибки

5.1 Структура и оформление пояснительной записки

- нарушена обязательная последовательность расположения материала;

- отсутствует ведомость к дипломному проекту;

- отсутствует реферат;

- отсутствует раздел «Содержание»;

- страницы не пронумерованы, пронумерованы карандашом или же пронумерованы неверно (например, номер указан в центре страницы или внизу, номера страниц повторяются или пропускаются);

- отсутствуют выводы по разделам;

- небрежный, корявый почерк;

- текст написан синей или фиолетовой пастой (чернилами);

- подчистки в тексте выполнены неаккуратно.

- отдельные куски текста заклеены бумагой с помощью «жесткого» силикатного клея;

- на титульном листе отсутствует подпись дипломника (руководителя, консультанта);

- отсутствует отзыв руководителя;

- на чертежах, помещаемых в корпус пояснительной записки, нет подписи дипломника (руководителя).

5.2 Аннотация и реферат в пояснительной записке

- не имеют выходных данных;

- тексты аннотаций на русском и на иностранном языках не эквивалентны друг другу по смыслу;

5.3 Стиль и орфография текста пояснительной записки

- наличие синтаксических ошибок;

- не выделяются запятой придаточные предложения, деепричастный и причастный обороты, неправильно употребляется двоеточие;

- неправильное построение предложений с перечислением.

- стиль коряв, косноязычен, неровен, изобилует жаргоном и вульгаризмами;

- неуместное употребление глагольной формы 1-го лица единственного числа. Например: «Ниже я рассматриваю...» вместо «Рассмотрим...», «Определим...» и т. п.;

- некоторые сокращенные обозначения функциональных блоков неудобочитаемы, вызывают посторонние ассоциации. Например, БУДИ, СУК, СС, КСКС и т. п.;

- встречаются пропуски в тексте, т. е. нарушается связность изложения;

- очень многочисленны ошибки, связанные со словом «расчет». Часто пишут: «рассчет» (вместо «расчет»), «рассчетный» («расчетный»), «расчитанный» («рассчитанный»);

- не ставят запятые после слов и выражений: «следовательно, ...», «таким образом, ...», «итак, ...», «по-видимому, ...» и др.;

- неправильно используются или путаются дефис (-) и тире Дефис необходимо употреблять при разделении слова на части («встречно-параллельное включение»), а тире - при выделении или разделении слов в предложениях и других синтаксических конструкциях.

5.4 Термины, используемые в пояснительной записке

- дипломники часто смешивают термины: "цепь" и "схема", "значение" и "величина",

- часто нестрогое употребление терминов: "напряжение" вместо "комплексная амплитуда напряжения" или "среднеквадратическое значение гармонического напряжения"; "коэффициент передачи" вместо "комплексный коэффициент передачи цепи по напряжению"; "осциллограмма" вместо "временная диаграмма (эпюра)"; "схема" вместо "схема электрическая принципиальная"; "уравнение" вместо "формула".

5.5 Формулы в тексте пояснительной записки

- пояснения к формулам выполнены неверно. Смысловое значение каждого символа надо давать с новой строки и в определенной логической последовательности;

- ошибочно или неудачно указаны размерность величин: (mV вместо мВ; mА вместо мкА; 0,00012 Гн вместо 120 мкГн; 12×10-10 Ф вместо 1,2 нФ или 1200 пФ);

- вместо десятичной запятой употребляется десятичная точка, как это принято в иностранных источниках;

- заимствованные из различных источников формулы, теоретические положения и факты приводятся без ссылок. Такое нарушение этики цитирования является фактически плагиатом и может быть расценено как нарушение авторских прав.

5.6 Таблицы в тексте пояснительной записки

- не нумеруются;

- не имеют содержательных заголовков.

5.7 Рисунки в тексте пояснительной записки

- выполнены на кальке или миллиметровой бумаге;

- рисунки выполнены карандашом;

- не все рисунки имеют подписи;

- подпись к рисунку оформлена неверно, например, подпись располагается над рисунком, или содержание рисунка не соответствует подписи;

- отсутствует расшифровка блоков структурной схемы;

- подписи к рисункам неточны. Например, "схема" вместо "схема электрическая принципиальная..." или "комплексная схема замещения...";

- некоторые рисунки представляют собой комбинацию принципиальных, функциональных и структурных электрических схем;

- подписи и надписи сделаны корявым почерком;

- не весь графический материал, вынесенный на чертежные листы большого формата, представлен в пояснительной записке (в случае, если такое требование предъявляется в задании руководителем проекта);

- графики не имеют координатной сетки и оцифровки координатных осей, размерность величин не указана;

- рисунки, выполненные с использованием компьютера (в частности, программы VISIO), выполнены небрежно: линии на рисунке имеют неправильную длину, используются недопустимые переносы слов, элементы рисунков и чертежей накладываются друг на друга.

5.8 Список использованных источников

- отсутствует единообразие в ссылках на источники: одновременно используют как прямые, так косые и квадратные скобки (в которые помещают порядковый номер источника);

- нарушается порядок ссылок, источники нумеруют в произвольном порядке, а не в порядке появления ссылок в тексте;

- список часто оформляют неверно.

5.9 Приложения в пояснительной записке

- в приложения выносят существенно важный для данной работы материал, а не вспомогательный, что неправомерно;

- приложение не имеет номера (если имеется несколько приложений) и тематического заголовка;

- формулы, рисунки и таблицы, включенные в приложение, неправильно нумеруются.

- каждое приложение должно начинаться с нового листа. Часто это условие не выполняется;

5.10 Листы большого формата графической части

Здесь отклонений от нормы особенно много, ниже отмечены лишь наиболее распространенные.

- не весь материал, вынесенный на листы большого формата, представлен в пояснительной записке (в случае, если это требуется по заданию руководителем);

- размеры листов нестандартные (это, в основном, относится к случаям, когда листы большого формата склеиваются из листов формата А4, и склеиваются весьма небрежно);

- чертежи выполнены в тонких линиях или неконтрастно;

- неверно обозначают резисторы переменные и подстроечные, полупроводниковые диоды (особенно стабилитроны), биполярные транзисторы (нарушают угловые размеры между линиями, не различают транзисторы корпусные и бескорпусные), элементы цифровой техники и аналоговой техники (например, операционный усилитель изображают в виде равностороннего треугольника), пересечение проводов, контакты разъемных соединений (штыри, гнездо, соединения, соединения коаксиальные);

- надписи, технические требования и таблицы на чертежах надо выполнять чертежным шрифтом. Это требование часто нарушают.

Заключение

Данное пособие не может охватить всех вопросов, связанных с дипломным проектированием и оформлением дипломных проектов. Поэтому необходимо пользоваться нормативными документами и сведениями, содержащимися в других источниках (см. список использованных источников).

В последнее время вышло несколько подобных пособий (некоторые перечислены в списке использованных источников), которые основаны на существующих и устаревших нормативных документах. В этих пособиях имеется множество несоответствий с существующими стандартами, и часто в данных пособиях имеются прямо противоположные рекомендации. Во всех случаях приоритет по спорным вопросам остается за официальными нормативными документами, перечисленными во введении, и за настоящим пособием. В случае недоразумений необходимо обращаться за консультацией к нормоконтролеру или преподавателю, читающему на кафедре соответствующий курс.

Материалы, приведенные в различных источниках, можно использовать в качестве дополнительных при отсутствии явных расхождений с действующими нормативными документами и настоящим пособием.

Список использованных источников

1. Дипломный проект. Общие требования к содержанию и оформлению. СТП 88. - Таганрог: ТРТИ, 19с.

2. , , Тыщенко разработка по дипломному проектированию "Основные положения, нормы, правила оформления документов". - Таганрог: ТРТИ, 19с.

3. , , Терехова электрических схем по ЕСКД. - М:. Издательство стандартов, 19с.

4. , Максимов стандартов в электросвязи и радиоэлектронике. - М.: Радио и связь, 19с.

5. Разработка и оформление конструкторской документации РЭА: Справ. пособие / , , - М.: Радио и связь, 1с.

6. , Черниховский к оформлению документации дипломных проектов - Таганрог: ТРТИ, 19с.

7. ГОСТ 2.105-95. Общие требования к текстовым документам. - М.: Изд-во стандартов, 19с.

8. Сапаров стандартов в электросвязи и радиоэлектронике. Уч. пособие для вузов. М.: Радио и связь, 19с.

9. , Поляков пособие по дипломному проектированию. Таганрог: Изд-во ТРТУ, 19с. (библ. № 000)

10. Вопросы интенсификации дипломного проектирования. Уч. пособие для вузов. / Под ред. . - Таганрог: ТРТИ, 19с. (библ. № 000)

Приложение 1

Образец заявления о закреплении за студентом места прохождения преддипломной практики

Заведующему кафедрой

УИТС

___________________

студента группы УИТС-----

Иванова Олега Сергеевича

ЗАЯВЛЕНИЕ

Прошу считать местом прохождения моей преддипломной практики , г. Пятигорск

Дата и подпись студента_________________

Приложение 2

Образец заявления о закреплении за студентом темы дипломного проекта и руководителя

Зав. Кафедрой_____________

_________________________

студента группы________

_________________________

ЗАЯВЛЕНИЕ

Прошу утвердить мне тему дипломного проекта _____________________________________________________________________________________________________________________________________________________________________

В качестве научного руководителя прошу назначить _______________________________________________________

В качестве консультанта[2] прошу назначить _______________________________________________________

Дата и подпись студента_________________

Приложение 3

Образец титульного листа отчета по преддипломной практике

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

ГОСУДАРСТВЕННОЕ ОБЩЕОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВНИЯ

ПЯТИГОРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ

факультет информационных систем и технологий

Кафедра УПРАВЛЕНИЯ И ИНФОРМАТИКИ В ТЕХНИЧЕСКИХ СИСТЕМАХ

ОТЧЕТ

ПО преддипломной ПРАКТИКЕ

Выполнил:

Студент (ка) группы

Курс специальность____________

Руководитель:

(должность, ученая степень)

__________________________________

(Ф. И.О.)

Дата сдачи отчета__________

Отчет защитил с оценкой:

________________

________________

(подпись руководителя)

Пятигорск 2007

ПРИЛОЖЕНИЕ 4

Образец бланка на рецензию

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Пятигорский государственный технологический университет

РЕЦЕНЗИЯ НА ВЫПУСКНУЮ КВАЛИФИКАЦИОННУЮ РАБОТУ

1.  Фамилия и инициалы студента_________________________________________

2.  Курс _______ специальность __________________________________________

_________________________________________________________________________

3.  Тема дипломного проекта_____________________________________________

________________________________________________________________________________________________________________________________________________

4.  Дата представления работы на рецензию «____»__________________200___г.

5.  Дата возвращения работы «____»_________________200___г.

6.  Фамилия и должность рецензента______________________________________

________________________________________________________________________________________________________________________________________________

РЕЦЕНЗИЯ

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

«____»_______________200__г. ___________________________________

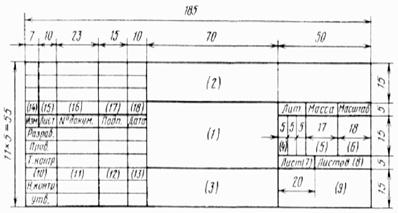

Форма и размеры основной надписи чертежей и схем (размеры указаны в миллиметрах). Пример их заполнения.

В графе 1 - указать наименование дипломного проекта; в графе 2 - наименование кафедры; в графе 3 - наименование чертежа; в графе 7 - номер листа; в графе 8 - число листов; в графе 9 - университет, факультет, группа; в графе 10 - характер работы по дипломному проекту; в графе 11 - фамилии; в графе 12 - подписи; в графе 13 - дата подписи документа.

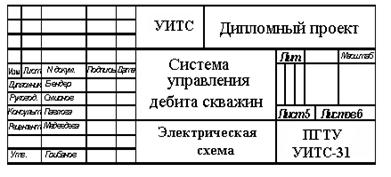

Пример заполнения основной надписи для схем дипломного проекта:

ПРИЛОЖЕНИЕ 6

Образец титульного листа дипломного проекта

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«ПЯТИГОРСКИЙ ГОСУДАРСТВЕННЫЙ ГУММАНИТАРНО-ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»

ДИПЛОМНЫЙ ПРОЕКТ №_______

Студента(ки)______________________________________________________________

Фамилия, инициалы

Специальности ____________________________________________________________

номер, наименование

__________________________________________________________________________

Тема _____________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

Приказ о закреплении темы от «____»_________________20____г. №_______________

Чертежи ________________ листов

Пояснительная записка _____ листов

Проект защищен_________________

(дата)

Протокол № ____________________

С оценкой ______________________

Технический секретарь ГАК ___________________ ______________________

(подпись) (инициалы, фамилия)

ПРИЛОЖЕНИЕ 7

Образец пояснительной записки дипломного проекта

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«ПЯТИГОРСКИЙ ГОСУДАРСТВЕННЫЙ ГУММАНИТАРНО-ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»

Кафедра ____________________________________________________________________

Допущено к защите

Зав. кафедрой______________

__________________________

подпись, инициалы, фамилия

«____»___________200__г.

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к _______________________________________________________________ на тему

(дипломный проект или работа или исследовательская работа)

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Студент (ка) _________________ ______________________________________________

(подпись) (инициалы, фамилия)

Специальность __________________________ Группа _____________________________

(шифр) (обозначение)

Обозначение проекта ____________________________________________________

КОНСУЛЬТАНТЫ 1. _________________________________ (наименование раздела) _____________ ___________________ (подпись) (инициалы, фамилия) 2._________________________________ (наименование раздела) _____________ ___________________ (подпись) (инициалы, фамилия) 3. _________________________________ (наименование раздела) _____________ ____________________ (подпись) (инициалы, фамилия) 4. _________________________________ (наименование раздела) _____________ ____________________ (подпись) (инициалы, фамилия)

РУКОВОДИТЕЛЬ ______________ __________________ (подпись, дата) (инициалы, фамилия) РЕЦЕНЗЕНТ ______________ __________________ (подпись, дата) (инициалы, фамилия) НОРМОКОНТРОЛЕР ______________ __________________ (подпись, дата) (инициалы, фамилия) Проект защищен ____________________ (дата) Протокол № _______________________ С оценкой__________________________

Пятигорск 20 ____

ПРИЛОЖЕНИЕ 8

Образец задания на дипломный проект

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«ПЯТИГОРСКИЙ ГОСУДАРСТВЕННЫЙ ГУММАНИТАРНО-ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»

УТВЕРЖДАЮ:

Зав. кафедрой________________

____________________________

подпись, инициалы, фамилия

«____»________________200__г.

ЗАДАНИЕ НА ДИПЛОМНЫЙ ПРОЕКТ

Студенту (ке)_____ курса _____________группы ___________________формы обучения

____________________________________________________________________________

(Ф. И.О. полностью)

1. Тема проекта_______________________________________________________________

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________

утверждена приказом по ПГТУ № ____________от «____»____________________20___г.

2. Срок сдачи студентом законченного проекта «____»_______________________20___г.

3. Исходные данные к проекту _________________________________________________

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

4. Содержание пояснительной записки (перечень подлежащих разработке вопросов)

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

5. Перечень графического материала (с точным указанием обязательных чертежей)

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Дата выдачи дипломного задания «_____» ___________________________ 200 ____г.

Руководитель _____________ __________________________________________________

(подпись) (ученая степень, звание, фамилия и инициалы)

Задание принял к исполнению ___________________ «___»_________________200__г.

(подпись)

ПРИЛОЖЕНИЕ 9

Образец календарного плана

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«ПЯТИГОРСКИЙ ГОСУДАРСТВЕННЫЙ ГУММАНИТАРНО-ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»

КАЛЕНДАРНЫЙ ПЛАН

студента дипломника

1. Факультет _________________________________________________

2. Специальность _____________________________________________

3. Кафедра ___________________________________________________

4. Фамилия, имя, отчество (полностью) ___________________________

_____________________________________________________________

5. Тема дипломного проекта ____________________________________

_____________________________________________________________

6. Руководитель проекта _______________________________________

_____________________________________________________________

7. Консультанты:______________________________________________

_____________________________________________________________

№ п/п	Ф. И.О.	По какому разделу	Кол-во часов

УТВЕРЖДАЮ:
