Содержание

1 Нормативные ссылки, обозначения и сокращения ……

4

2 Требования безопасности ………………………………

5

3 Описание и работы прибора..........................

6

3.1 Назначение ………………………………………………

6

3.2 Технические характеристики ………………………….

6

3.3 Устройство и работа …………………………………..

7

3.4 Программирование прибора. Описание работы программы «DataLoggerSU» ……………………………….

10

3.5 Описание реализация протокола обмена с прибором

14

4 Подготовка прибора к работе …………………………

19

4.1 Эксплуатационные ограничения ……………………..

19

4.2 Распаковывание и повторное упаковывание ………

19

4.3 Порядок установки ……………………………………..

19

4.4 Порядок монтажа ……………………………………..

19

5 Средства измерений, инструмент и принадлежности …

21

6 Порядок работы ................................................................

22

7 Хранение и транспортирование ……………………….

23

8 Маркирование и пломбирование................................

24

Настоящее руководство по эксплуатации адаптера-регистратора АД4 (далее - прибор) предназначено для ознакомления с прибором и содержит все необходимые сведения для обеспечения правильной и безопасной эксплуатации прибора в течение срока службы.

В связи с постоянной работой по совершенствованию прибора, повышающей его технико-эксплуатационные параметры, в конструкцию прибора могут быть внесены незначительные изменения, не отраженные в настоящем руководстве по эксплуатации.

1 Нормативные ссылки, обозначения и сокращения

НЕ нашли? Не то? Что вы ищете?

1.1 В настоящем руководстве по эксплуатации использованы ссылки на следующие стандарты:

• ГОСТ «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»;

• ГОСТ Р «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний»;

• ГОСТ Р «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования;

1.2 В настоящем руководстве по эксплуатации использованы следующие обозначения и сокращения:

• ПК – персональный компьютер;

• КУ – контроллер управления;

2 Требования безопасности

2.1 Персонал, осуществляющий монтаж, обслуживание и ремонт прибора должен руководствоваться «Правилами техники безопасности при эксплуатации электроустановок».

К работе с прибором допускаются лица, изучившие настоящее РЭ и, имеющие квалификационную группу по электробезопасности не ниже 2.

2.2 Монтаж розетки соединителя, подключение и отключение прибора необходимо выполнять только при отключенной питающей сети, приняв меры против случайного включения.

2.3 Согласно ГОСТ Р 51350 по способу защиты человека от поражения электрическим током прибор относится к классу II. Категория монтажа (категория перенапряжения) - II, степень загрязнения - 2.

3 Описание и работа прибора

3.1 Назначение

3.1.1 Прибор настольный без непосредственной индикации результатов измерений предназначен для регистрации результатов измерений по сети RS485 с приборов Ф0303.2, Ф0303.3, Ф0303.4, Ф0303.5, Е160.3, Е160.5 М660, Ц301МЦ, Ц301/1МЦ на сменный носитель SD-card.

3.1.2 Прибор относится к многофункциональным восстанавливаемым и ремонтируемым изделиям.

Прибор поставляется с последовательным интерфейсом RS485.

Последовательный интерфейс RS485 (Европейский стандарт EIA-485) позволяет объединять приборы в симметричную цифровую систему и под управлением ПК или КУ автоматизировать процесс измерений и регулирования.

Прибор не имеет передней панели управления и программируется только через последовательный интерфейс RS485, протокол обмена MODBUS-RTU.

3.1.3 Прибор является виброустойчивым, вибропрочным и ударопрочным изделием.

3.1.4 По устойчивости к климатическим воздействиям в соответствии с ГОСТ 22261 прибор относится к группе 4.

В соответствии с ГОСТ 15150 прибор, поставляемый в районы с тропическим климатом, имеет исполнение О категории 4.1, но для работы при температуре окружающего воздуха от 0 до +40 °С.

3.1.5 Условия эксплуатации прибора:

• температура окружающего воздуха от 0 до плюс 40 °С;

• относительная влажность воздуха не более 90 % при температуре плюс 25 о С;

• напряжение питающей сети постоянного тока - от 12 до 30 В;

3.2 Технические характеристики

3.2.1 Количество опрашиваемых приборов — от 1 до 32.

3.2.2 Количество каналов измерений у опрашиваемых приборов в сумме не более 216.

3.2.3 Время установления рабочего режима прибора – не более 10 сек.

3.3.4 Время непрерывной работы прибора не ограничено.

3.3.5 Мощность, потребляемая прибором, не более 5 В·A.

3.3.6 Габаритные размеры прибора -96х51х33 мм.

3.3.7 Масса прибора, не более 0,4 кг.

3.3 Устройство и работа

3.3.1 Интерфейс

Рисунок 1 –Органы индикации и управления


P – светодиод индикации наличия электропитания.

O – светодиод индикации ошибок сети.

H – светодиод индикации уровня заполненности flash-карты и её ошибок.

W – светодиод индикации текущего режима работы устройства

B – Дополнительная кнопка

S – Кнопка переключения режимов работы устройства.

3.3.2 Режимы работы.

Регистратор АД4 имеет два режима работы и режим сна, индикация режима работы выводится на светодиод W:

- Режим настройки (потушен)

- Режим опроса приборов (мигает)

3.3.2.1 Режим настройки

Находясь в режиме настройки АД4 бездействует, ожидая команд настройки по сети или команды чтения настройки с SD-карты.

Для чтения настроек с SD-карты необходимо:

Создать шестнадцатиричный конфигурационный файл формата dat, содержащий необходимые параметры с названием “conf”. (При помощи программы DataLoggerSU) Поместить конфигурационный файл в корневом разделе flash-карты. Перевести АД4 в режим настройки. Вставить карту в АД4. Зажать кнопку В до появления последовательного мигания светодиодов (примерно 5сек). В случае возникновения ошибки загорится светодиод H.

Для перехода в режим опроса приборов нажмите кнопку S.

3.3.2.2 Режим опроса приборов

При переходе в режим опроса приборов происходит инициализация SD-карты, файловой системы FAT16, формирование очереди опрашиваемых приборов и загрузка параметров опроса из регистров хранения, сопровождаемая последовательным миганием светодиодов.

В случае отсутствия SD-карты или установленного на карте замка записи АД4 вернется в режим настройки.

В случае неудачной инициализации файловой системы FAT16 или SD-карты загорится светодиод H, АД4 вернется в режим настройки.

Установка режима опроса обозначается миганием светодиода W.

В режиме опроса АД4 отправляет заданным приборам посылки с запросом значений входных регистров, проверяет ответ и фиксирует данные во внутреннем буфере. При заполнении буфера 512байт, его содержимое переносится в файл на SD-карту.

При каждом входе в режим опроса запись начинается в новый файл, имеющий имя с соответствующим порядковым номером. По достижению файлом объема 100мб, начинается запись в новый файл. В случае экстренной остановки (извлечение карты или падение электропитания) значения в буфере, не успевшие записаться на карту, будут записаны в новый файл, при следующем входе прибора в режим опроса. При штатной остановке режима опроса (по кнопке S), буфер будет дополнен нулевыми значениями и дописан в файл.

Опрос приборов происходит циклически. Один цикл опроса включает опрос каждого указанного измерительного прибора через заданный промежуток времени от запроса предыдущему прибору (для всех приборов ~100 мсек, для E160.5 ~200мсек) и паузу, дополняющую цикл опроса до заданного периода опроса. Следовательно каждый опрашиваемый прибор будет получать запросы с указанным периодом опроса.

В случае отсутствия ответа от прибора в выделенный ему интервал времени, неправильного ответа от прибора, ошибочной посылки, связанной с помехами в сети или отсутствия опрашиваемого прибора, повторный запрос НЕ реализуется, а в файл фиксируется код ошибки, происходит единичное мигание светодиода O.

Коды ошибок:

Коды ошибок, записываемые в DAT файл зависят от типа опрашиваемого прибора:

Таблица 1 — Коды ошибок

Прочие приборы

Ц301/МЦ

0x3001

0x0130

нет ответа

0x3002

0x0230

неправильная длина посылки

0x3003

0x0330

ошибка CRC

0x3004

0x0430

Прибор ответил illegal function

0x3005

0x0530

Прибор ответил illedal data address

0x3006

0x0630

Другая ошибка

3.3.2.3 Спящий режим

При падении электропитания АД4 переходит в спящий режим.

В спящем режиме АД4 питается от батареи, бездействует и ожидает появление питания.

В спящем режиме настройки остаются в ОЗУ. ОЗУ активно, часы реального времени функционируют.

При выходе из спящего режима АД4 восстановит предыдущий режим, запишет имеющиеся в буфере данные в новый файл.

3.3.3 SD-card и FAT16

АД4 поддерживает SD карты объемом от 512Мб до 2Гб, форматированные в FAT16.

Если на карте есть данные, они не должны быть фрагментированны.

Возможные причины неудачной инициализации FAT16 и SD-карты:

-  Установленная flash-карта не является SD картой.

-  Неисправность SD-карты.

-  Карта форматирована не в FAT16.

-  Файловая система фрагментирована (требуется форматирование или дефрагментация данных).

-  Карта заполнена полностью (нет свободных кластеров, нет свободного места для дескриптора папки в корневом разделе или нет места для дескриптора файла в домашней папе)

-  Сбой в работе АД4.

3.4 Программирование прибора. Описание работы программы «DataLoggerSU».

3.4.1 Общие сведения

Сервисная программа DataLoggerSU предназначена для конфигурирования АД4 через стандартный COM-порт ПК, создания конфигурацонного файла, для настройки с flash-карты и предоставления графического интерфейса для консольного конвертера файлов Dat2Csv.

Функции, выполняемые программой:

l  настройка прибора с использованием com-порта.

l  создание конфигурационного файла.

l  считывание настроек с прибора.

l  автоматический поиск устройств в сети.

l  управление программой-конвертером Dat2Csv.

3.4.2 Общие принципы работы.

3.4.2.1 Настройка АД4.

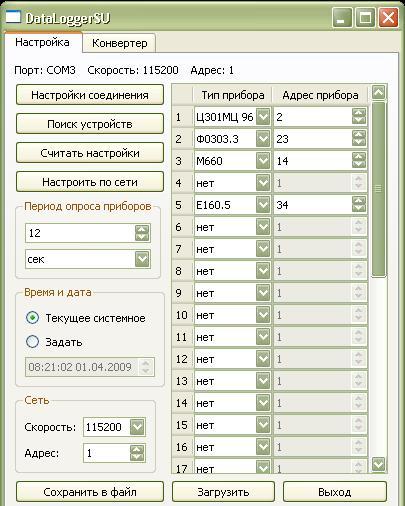

Рисунок 2 – Вкладка “настройка”

Программа состоит из двух вкладок:

l  Настройка – конфигурирование АД4

l  Конвертер – преобразование файлов, записанных устройством на flash-карту в понятное человеку представление.

Закрытие программы осуществляется кнопкой <Выход>.

Строка состояния вверху окна показывает параметры, используемые для настройки АД4 по сети. Они определяются в диалоге “Настройки соединения”, вызываемому по одноименной кнопке или в результате автоматического поиска устройств, вызываемого по кнопке <Поиск устройств>. (Внимание!!! Задаваемые прибору параметры сети задаются в группе “Сеть”)

Группы “Сеть”, “Период опроса”, “Время и дата” задают общие параметры прибора.

Таблица задает опрашиваемые приборы.

Задать выставленные настройки можно через сеть, нажатием кнопки <Настроить по сети> или записав на flash-карту конфигурационный файл <Сохранить в файл> (Внимание!!! конфигурационный файл должен располагаться в корневой папке flash-карты, называться “conf” и иметь расширение “.dat”)

Кнопка <Считать настройки> позволяет прочитать с устройства по сети текущие настройки.

Кнопка <Сохранить в файл> позволяет сохранить выставленные настройки.

Кнопка <Загрузить> позволяет загрузить настройки из файла.

Период опроса автоматически проверяется на валидность для текущего списка опрашиваемых приборов.

При работе с сетью используется COM-порт, который автоматически открывается и закрывается на время, необходимое для требуемого действия.

3.4.2.2 Диалог "Поиск приборов"

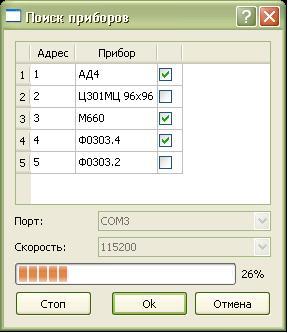

Рисунок 3 – Вкладка “поиск приборов”

По кнопке <Поиск> начинается поиск всех поддерживаемых приборов и регистраторов АД4, включенных в сеть и сконфигурированных на работу на заданной скорости.

Выпадающий список "Порт" определяет COM-порт к которому подключена сеть (через адаптер АД2 или АД3).

Найденные приборы динамически заносятся в таблицу.

Отмеченные приборы будут пренесены в таблицу опрашиваемых приборов в основном окне программы.

Последний из выбранных регистраторов АД4 будет использавться как текущий настраеваемый.

3.4.2.3 Конвертер

Вкладка "Конвертер" реализует графический интерфейс ко всем функциям консольной программы-конвертера Dat2Csv.

Dat-файлы – это файлы с результатами регистрации записываемые прибором АД4 на flash-карту.

Csv-файлы – это их представление в виде удобном пользователю, готовые для импорта в табличный или текстовый редактор.

Для конвертирования данных необходимо выбрать входной Dat-файл и Csv-Файл-назначение.

Вид данных после конвертирования в Csv-файл:

2 - E160.5

K1

K2

K3

K4

K5

K6

K7

K8

K9

2010:01:15 09:42:38.694

2202

2201

2000

4168

4168

4166

1271

1271

1155

2010:01:15 09:42:39.094

2201

2201

2000

4167

4167

4166

1271

1271

1155

2010:01:15 09:42:39.494

2202

2201

2000

4167

4167

4165

1271

1271

1155

2010:01:15 09:42:39.894

2202

2201

2000

4167

4167

4165

1271

1271

1155

2010:01:15 09:42:40.294

2202

2201

2000

4167

4167

4165

1271

1271

1155

2010:01:15 09:42:40.694

2202

2201

2000

4167

4167

4166

1271

1271

1155

В первой строке сетевой адрес прибора и его тип, во второй строке номера каналов прибора. В первом столбце время измерений, во втором и последующем значения измерений по каналам.

Для Е160.5 в столбце К1 значение напряжения фазы А, в столбце К2 значение напряжения фазы В, в столбце К3 значение напряжения фазы С, в столбце К4 значение тока фазы А, в столбце К5 значение тока фазы В, в столбце К6 значение тока фазы С. Для трехпроводной конфигурации Е160.5 в столбце К7 значение линейного напряжения АВ, К8 - значение линейного напряжения ВС, К9 - значение линейного напряжения СА. Для Е160.5 все токи в мА, а напряжения в В×10.

3.5 Описание реализации протокола обмена с прибором

3.5.1 Установки протокола

В приборе реализован стандартный протокол обмена Modbus. Установки протокола приведены в таблице 2.

Таблица 2 - Установки протокола

Скорость передачи, бод

9600, 34800, 115200

Адрес

1…247

Характеристика

RTU (8-бит)

Система кодирования

8-битовая двоичная система

Стартовые биты

1

Биты данных (LSB вперед)

8

Четность

Выкл.

Стоповые биты, шт.

2

Контрольная сумма

CRC-16 (Cyclical Redundancy Check)

3.5.2 Поддерживаемые функции протокола MODBUS

3.5.2.1 Список всех поддерживаемых функций

Формат реализованных функций 03, 06, 16 и 17 полностью соответствует спецификации стандартного протокола MODBUS фирмы MODICON GOULD. Исходный текст протокола на английском языке можно получить по URL: http://www. /techpubs/toc7.html.

Таблица 3 - Список всех поддерживаемых функций в режиме настройки

Код

Название

Действие

03 (03h)

READ HOLDING REGISTERS

Получение текущего значения одного или нескольких регистров хранения.

06 (06h)

FORCE SINGLE REGISTER

Запись нового значения в регистр хранения.

16 (10h)

FORCE MULTIPLE REGISTERS

Установить новые значения нескольких последовательных регистров.

17 (11h)

REPORT SLAVE I. D.

Чтение информации об адресуемом устройстве.

3.5.3 Адресация данных в приборе

В таблицах 4 – 8 приведены адреса ячеек памяти прибора.

Таблица 4 – Размер основных блоков

п/п

Данные

Размер блока (байт)

Кол-во блоков

Тип

данных

0x03 Регистры хранения

1

Общие параметры

16

1

Регистры хранения

2

Параметры опрашиваемых приборов

4

32

Регистры хранения

Таблица 5 – Адреса основных блоков

Базовый адрес (hex)

Доступ

Примечания

0x03 Регистры хранения

0000

RW

Общие параметры

0008

RW

Параметры опрашиваемых приборов

Таблица 6 Регистры информации об устройстве

Подпись:

Таблица 7 – Формат общих параметров

Данные

Размер блока (байт)

Кол-во блоков

Общий размер (байт)

Общий размер (слово)

Базовый адрес (dec)

Базовый адрес (hex)

Общие

параметры

16

1

16

8

0000

0000

Скорость передачи данных

1

0000

0000

Адрес в сети

1

0001

0001

Дата и время

2

0002

0002

Период опроса приборов

2

0004

0004

зарезервировано

2

0006

0006

Таблица 8 – Формат параметров опрашиваемых приборов

Данные

Размер блока (байт)

Кол-во блоков

Общий размер (байт)

Общий размер (слово)

Базовый адрес (dec)

Базовый адрес (hex)

Общие

параметры

4

32

128

64

0008

0008

Прибор 1

2

0008

0008

Адрес в сети

1

0008

0008

Идентификатор прибора

1

0009

0009

Прибор 2

2

0010

000A

3.5.4 Формат представления данных

Формат представления данных приведен в таблице 9.

Таблица 9 – Формат представления данных

Описание

параметра

Допустимые значения

Проверка
(hex)

Примечание

1 Общие параметры

Скорость передачи данных

0 ..2

0 ..2

2 -115200

Адрес в сети

1..247

01..F7

Дата и время

0 ..

0 ..ffffffff

Количество секунд прошедших с 00:00:00 01.01.1970г

Период опроса приборов

200 ..

С8 ..

В 0,001сек

2 Параметры опрашиваемых приборов

Адрес в сети

1..247

01..F7

Идентификатор прибора

0 ..6, 8

0 ..6, 8

0 - F0303.2

1 - F0303.3

2 - F0303.4

3 - F0303.5

4 - M660

5 – Ц301МЦ 96x96

6 - Ц301МЦ 120x120

8 - E160.5

При повторении одного блока прибор будет опрашиваться несколько раз.



4 Подготовка прибора к работе

4.1 Эксплуатационные ограничения

4.1.1 Запрещается эксплуатировать прибор при несоблюдении условий, указанных в 3.1.5.

4.1.2 Не допускается эксплуатация прибора в атмосфере агрессивных газов и паров.

4.2 Распаковывание и повторное упаковывание

4.2.1 При распаковывании прибора необходимо вскрыть коробку. Вынуть прибор. Произвести первичный осмотр прибора на отсутствие механических повреждений.

4.2.2 При необходимости повторного упаковывания, прибор поместить в чехол, уложить в коробку.

4.3 Порядок установки

4.3.1 Перед началом монтажа необходимо произвести внешний осмотр прибора, при этом проверяется:

• отсутствие видимых механических повреждений;

• состояние соединительных разъемов;

• наличие и сохранность самоклеящейся пленки завода-изготовителя «Гарантийная пломба».

4.3.2 Выдержать прибор в помещении не менее 12 ч.

4.4 Порядок монтажа

4.4.1 Производить электрический монтаж к контактам прибора в соответствии с табличкой надписной прибора.

Внимание!

• Монтаж и подключение прибора производить только при отключенном сетевом питании.

• Запрещается объединять «землю» прибора с заземлением оборудования. Не допускается прокладка линий связи в одном кабеле с силовыми проводами, создающие высокочастотные или импульсные помехи.

• При проверке исправности датчиков и линий связи - отключить прибор от сети питания.

• Во избежание выхода из строя прибора при «прозвонке» связей необходимо использовать устройства с напряжением питания не более 4,5 В.

5 Средства измерений, инструмент и принадлежности

5.1 Основные средства измерений и приспособления, используемые при поверке, приведены в таблице 10.

Таблица 10

Наименование

Краткая техническая характеристики

Преобразователь интерфейсов АД3

Тип передачи – асинхронный, полудуплексный;

Максимальная скорость передачи в линии – 11520 бод;

Максимальная длина линии связи – 1200 м;

Количество подсоединяемых приемников - 32

Персональный

компьютер

Операционная система Microsoft Windows 2000, ХР, Vista; частота процессора 700 МГц или более мощный; оперативная память 128 Мбайт или выше; устройство чтения компакт дисков; порт USB 2.0

6 Порядок работы

1) Выключить питание прибора.

2) Подключить прибор к цифровой системе в соответствии с табличкой надписной прибора.

3) Включить питание всех абонентов системы.

4) Запрограммировать прибор в соответствии с п. 3.4.

6) Перевести в режим опроса приборов.

7 Хранение и транспортирование

7.1 Прибор должен храниться в упаковке предприятия-изготовителя при температуре окружающего воздуха от +5 до +40 °С и относительной влажности до 80 % при +25 °С.

7.2 В помещениях для хранения содержание пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию, не должно превышать содержания коррозийно-активных агентов типа 1 по ГОСТ 15150.

7.3 Перед транспортированием прибор укладывается в полиэтиленовый чехол и помещается в картонную коробку. Коробка укладывается в ящик. Пространство между стенками ящика и коробками заполняется амортизационным материалом.

7.4 При подготовке прибора для транспортирования в районы Крайнего Севера, труднодоступные районы и районы с тропическим климатом упаковать его в соответствии с ГОСТ 15846 для группы продукции «электронная техника, радиоэлектроника и связь».

7.5 Прибор в транспортной таре может транспортироваться всеми видами транспорта в крытых транспортных средствах (в самолетах – в герметизированных отсеках) при температуре от минус 60 °С до плюс 70 °С и относительной влажности 95 % при температуре плюс 30 °С.

7.6 Прибор после транспортирования и перед вводом в эксплуатацию необходимо выдержать в рабочих условиях применения не менее 24 ч.

7.7 Дата консервации совпадает с датой упаковывания.

Срок защиты без переконсервации – 1 год.

8 Маркирование и пломбирование

8.1 На каждом приборе должны быть указаны:

• условное обозначение прибора АД4;

товарный знак предприятия-изготовителя;

• заводской номер прибора, состоящий не менее чем из шести цифр, причем две первые цифры номера должны соответствовать двум последним цифрам года изготовления;

• максимальная номинальная мощность;

• надпись СДЕЛАНО В РОССИИ;

• условные обозначения органов управления и присоединения;

• условные обозначение в соответствии с ГОСТ Р 51350:

- условное обозначение вида напряжения и номинальное напряжение питающей сети, символ B-2;

- обозначение знака «Оборудование, защищенное двойной изоляцией», символ 014;

8.2 Пломбированию подлежит каждый прибор, прошедший приемку службой технического контроля с одновременной отметкой о приемке в паспорте на прибор.

8.3 Пломбирование прибора производится самоклеящейся пленкой «Гарантийная пломба».

9 Свидетельство о приемке

9.1 Адаптер - регистратор АД4 заводской номер ______ соответствует требованиям комплекта чертежей АУЮВ.426442.06 и признан годным для эксплуатации.

Дата выпуска __________________

м. п.

Контролер ОТК _________________

(подпись)

10 Гарантии изготовителя

10.1 Изготовитель гарантирует соответствие адаптера требованиям комплекта чертежей АУЮВ.426442.06 в течение 24 месяцев с момента изготовления при условии соблюдения потребителем (получателем) правил хранения, транспортирования и эксплуатации.

10.2 Изготовитель не принимает претензии на адаптер, имеющий механические повреждения, неполную комплектность, а также при отличии заводского номера, указанного в паспорте, от номера на адаптере, если названные дефекты не были выявлены при входном контроле.

11 Сведения о рекламациях

11.1 В случае потери адаптером работоспособности или несоответствии показателей качества нормам, установленным в технической документации, при соблюдении требований раздела “Гарантии изготовителя”, потребитель оформляет рекламационный акт в установленном порядке и направляет по адресу:

Россия, ,

«Юримов»




Россия, г. Краснодар,

Тел./факс: ,

E-mail: *****@***com; http://www.




Подпись:
