Инструкция по установке и эксплуатации зонта

И Н С Т Р У К Ц И Я

по установке и эксплуатации зонта

( Æ4m, Æ5m, ÿ4x4m )

Поставка зонта осуществляется в транспортном положении.

Транспортное положение зонта:

Тент и его элементы сняты и упакованы отдельно от каркаса; Опорные спицы каркаса освобождены от фиксирующих зацепов и уложены между лучиками на нижней «звездочке»; Ручка тяги раскрытия-закрытия зонта расположена в нижнем положении, при котором зонт находится в раскрытом состоянии; Подставка зонта упакована отдельно от каркаса и утяжеляющих плит.

Внимание! Транспортировку до места установки и хранение зонта осуществлять только в транспортном положении!

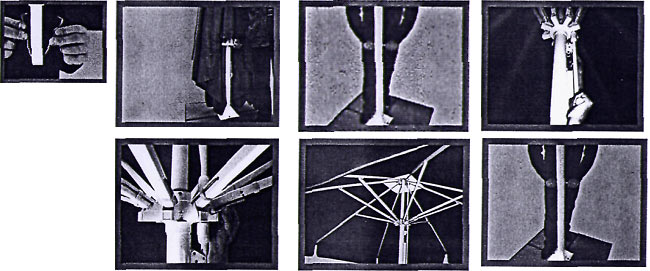

Установка зонта

1.  Снять упаковочный материал.

2.  Уложить подставку на место установки зонта. Уложить утяжеляющие плиты в подставку. Возможна установка подставки в грунт, таким образом, что бы утяжеляющие плиты находились заподлицо с поверхностью.

3.  Закрепить тент на каркасе зонта. Для этого:

·  Положить каркас зонта горизонтально на две подставки.

·  Надеть тент на каркас. Во избежание загрязнения тента в процессе крепления, работу производить на чистой поверхности.

·  Растянуть тент вдоль спиц, совмещая швы, а также растягивающие резинки на верхней детали тента с направлением спиц.

·  Вставить наконечники, расположенные по краю тента в спицы предварительно заложив пружины обеспечивающие натяжение тента. (В варианте с зонтом 4х4м пружины закладываются только в угловые, то есть более длинные спицы).

·  Закрепить тент через металлизированные отверстия и наконечники на растягивающих резинках верхней детали тента винтами в резьбовые отверстия на спицах. (Верхняя деталь тента должна располагаться над основным тентом)

·  Установить пластмассовый колпак на макушку, совместив отверстие в центре с выступающей трубкой. Установить фиксирующий колпачок на трубку и легким ударом защелкнуть.

4.  Установить зонт в вертикальное положение на подставку, совместив крепежные отверстия основания зонта и подставки. Закрепить каркас болтами.

Внимание! Перед установкой временно связать спицы. При установке принять меры по предупреждению самопроизвольного опрокидывания зонта.

5.  Потянув тягу раскрытия-закрытия вверх с усилием расфиксировать стойку каркаса.

6.  Установить опорные спицы каркаса в лучики на нижней «звездочке» и закрепить через отверстия стальными скобами, обеспечив прямолинейность тяги раскрытия-закрытия зонта. Фиксацию скоб произвести пластиковыми кольцами.

7.  Раскрыть купол зонта, опустив ручку тяги раскрытия-закрытия вниз до упора и с усилием защелкнуть.

Закрытие и раскрытие зонта.

Закрытие

Расфиксировать зонт, потянув тягу раскрытия-закрытия вверх с усилием.

·  Переместить ручку тяги вверх до защелкивания фиксатора.

Раскрытие

·  Потянуть на себя рычаг фиксатора, расположенный в верхней части стойки, тем самым, освободив тягу от зацепа.

Раскрыть купол зонта, опустив ручку тяги раскрытия-закрытия вниз до упора и с усилием защелкнуть.

Внимание! Во избежание поломок каркаса и обеспечения длительной эксплуатации зонта в целом, не рекомендуется оставлять купол зонта в раскрытом состоянии при порывах ветра более 6 м/с.

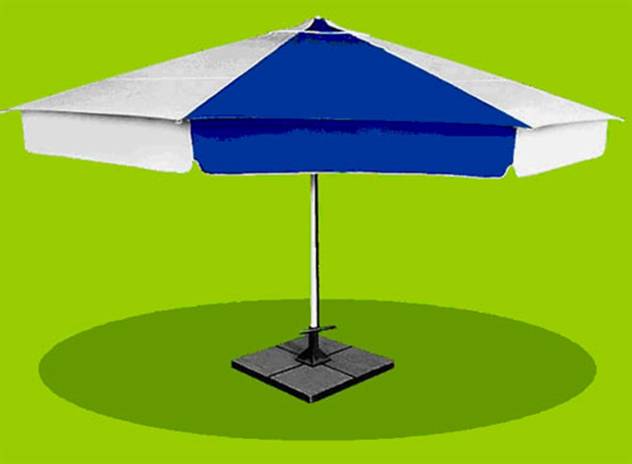

Зонт Æ4m :

Тент: из синтетической ткани с водоотталкивающей пропиткой, устойчивой к воздействию солнечных лучей.

Каркас покрыт полимерным покрытием (порошковой краской):

стержень труба Æ 50 мм

спица труба Æ 18 мм Вес 25 кг

Зонт Æ5m; 4,0х4,0m :

Тент: из синтетической ткани с водоотталкивающей пропиткой, устойчивой к воздействию солнечных лучей.

Каркас покрыт полимерным покрытием (порошковой краской):

стержень труба Æ 70 мм

спица труба 25х25 мм Вес 65кг
