Компания BabyDan-обладатель международного
сертификата ISO 14001 (экологически чистое производство)
Комплект элементов удлинения Extend’A’Gate
В н и м а н и е!
Внимательно прочитайте инструкцию. При неправильной установке ворота не смогут защитить Вашего малыша. Неверная установка может привести к повреждению продукта. Проверьте все детали. Не используйтесь комплектом, если есть поврежденные или недостающие детали.
С п и с о к д е т а л е й
А) верхний кожух удлинения – 2шт
В) нижний кожух удлинения – 2шт
С) вертикальный элемент удлинения – 2шт
D) трубка удлинения короткая 13см – 2шт
Е) трубка удлинения средняя 20см – 2шт
F) трубка удлинения длинная 27см – 2шт
G) пластиковые чашечки – 4шт
H) шурупы крепления – 4шт

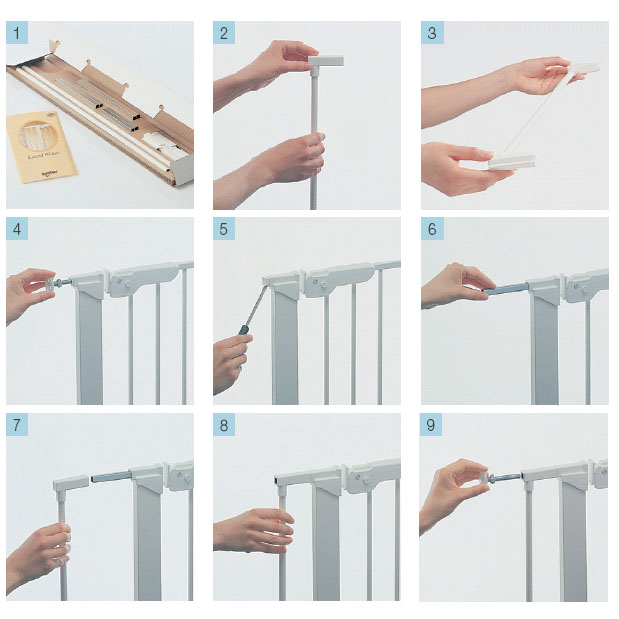

К а к с о б р а т ь э л е м е н т у д л и н е н и я
1. Соедините вертикальный элемент удлинения с) с верхним кожухом а) и
нижним кожухом в).
К а к и е т р у б к и у д л и н е н и я и с п о л ь з о в а т ь
Внимание! В комплект ворот «Ноу Трип» (No Trip) входят свои трубки удлинения.
2. Если Вы используете один элемент удлинения – воспользуйтесь короткой трубкой удлинения d).
2а. Если Вы используете два элемента удлинения – воспользуйтесь средней трубкой удлинения е).
2b. Если Вы используете три элемента удлинения – воспользуйтесь длинной трубкой удлинения f).
3. Внимание! При монтаже ворот с элементами удлинение расстояние между стеной (или дверной коробкой) и первой вертикальной перекладиной удлинения не должно превышать 61мм.
При монтаже ворот «Ноу Трип» (No Trip) с элементами удлинение расстояние между стеной (или дверной коробкой) и первой вертикальной перекладиной удлинения не должно превышать 38мм.
К а к у с т а н о в и т ь э л е м е н т ы у д л и н е н и я в в о р о т а, п р и м о н т а ж е к о т о р ы х и с п о л ь з у ю т с я м е т а л л и ч е с к и е п а л ь ц ы с г а й к а м и.
4. Вытащите/выверните металлические монтажные пальцы. Внимание! В модели «Ноу Трип»(No Trip) вместо этого сразу переходите к пункту 12.
5.Вытащите с помощью отвертки пластиковый кожух из горизонтальной перекладины.
Ворота Premier Pressure Gate
6. В этой модели Вы можете использовать до 3 элементов удлинения с каждой стороны ворот. Вы можете перегородить следующие проемы:
1 элемент удлинения 80 – 86см
2 элемента удлинения 86 – 93см
3 элемента удлинения,5см
4 элемента удлинения 99,5 – 106,5см
5 элементов удлинения 106,5см – 113,5см
6 элементов удлинения 113,5 – 120см
7. Вставьте трубки удлинения в верхнюю и нижнюю вертикальную перекладины ворот. Затем наденьте на них собранный (по пункту 1) элемент удлинения.
8. Вставьте металлические монтажные пальцы в отверстия верхнего и нижнего кожухов.
Ворота CentreDan
9. В этой модели Вы не можете использовать более 2-х элементов удлинения. Удлинения ОБЯЗАТЕЛЬНО должны быть установлены на одной стороне ворот. Вы можете перегородить следующие проемы:
1 элемент удлинения 78,9 – 85,7см
2 элемента удлинения 85,7 – 92,5см
10. Вставьте трубки удлинения в верхнюю и нижнюю вертикальную перекладины ворот. Затем наденьте на них собранный (по пункту 1) элемент удлинения.
11. Вставьте металлические монтажные пальцы в отверстия верхнего и нижнего кожухов
Ворота No Trip
12. В этой модели можно установить только один элемент удлинения, ОБЯЗАТЕЛЬНО со стороны петель. Вы можете в таком случае перегородить проем от 79 до 85см.
13. Вставьте трубки удлинения в кожухи удлинения в горизонтальные верхнюю и нижнюю перекладины ворот.
14. Наденьте собранный элемент удлинения на ворота.
15. Вставьте и вкрутите металлический монтажный палец.
Ворота Danamic Базовые/Широкие,DecorGate или Desinger
16. Нельзя устанавливать более 3 элементов удлинения
Danamic, DecorGate или Desinger Вы можете перегородить следующие проемы:
1 элемент удлинения 78,7 – 87,5см
2 элемента удлинения 85,5 – 94,3см
3 элемента удлинения 92,3 – 101,1см
ВНИМАНИЕ! При установке 3-х элементов удлинения необходимо использовать пластиковые чашечки g)!
Danamic Широкие Вы можете перегородить следующие проемы:
1 элемент удлинения 99,8 – 108см
2 элемента удлинения 106,6 – 115см
3 элемента удлинения 113 – 121,8см
ВНИМАНИЕ! При установке даже одного элемента удлинения необходимо использовать пластиковые чашечки g)!
17. Вставьте трубки удлинения в верхнюю и нижнюю вертикальную перекладины ворот. Затем наденьте на них собранный (по пункту 1) элемент удлинения
18. Вставьте металлические монтажные пальцы в отверстия верхнего и нижнего кожухов.
К а к у с т а н о в и т ь п л а с т и к о в ы е ч а ш е ч к и
19. Расположите пластиковые чашечки g) между основанием каждого монтажного пальца и стеной (или дверной коробкой).
20.Отметьте положение чашечек. Отставьте ворота.
21.Закрепите чашечки с помощью шурупов.
22. Теперь Вы можете установить ворота в проем. ВНИМАНИЕ! Прилагаемые шурупы предназначены только для деревянных поверхностей. Для поверхностей из другого материала необходимо приобрести соответствующие шурупы (диаметр 4мм)
