MIDLAND G5
Приемопередающая радиостанция
8 КАНАЛОВ PMR446
MIDLAND G5 – это PMR 446 радиостанция нового поколения, для пользования которой не требуется регистрация в тех европейских странах, где разрешен доступ к общеевропейскому диапазону PMR– 446.09375 MHz).
Подробную информацию о правилах осуществления радиосвязи в диапазоне PMR 446 в России можно получить у ваших продавцов.
Основные характеристики:
• Частоты 446.00625 ÷ 446.09375 MHz
• Шаг сетки частот: 12.5 KHz
• 8 каналов
• Мощность 500 mW ERP
• Дальность действия – до 4÷5 км **
• Источники питания: батареи размера AAA, перезаряжаемые или щелочные
• Буквенно-цифровой LCD-дисплей с подсветкой
• VOX (голосовое управление)
• 38 CTCSS тонов
• Срок работы батареи – до 35 часов (щелочные батареи)
• Рабочие температуры от –20° до +55°
• Вес 63 гр
• Размеры 53x89x28 мм

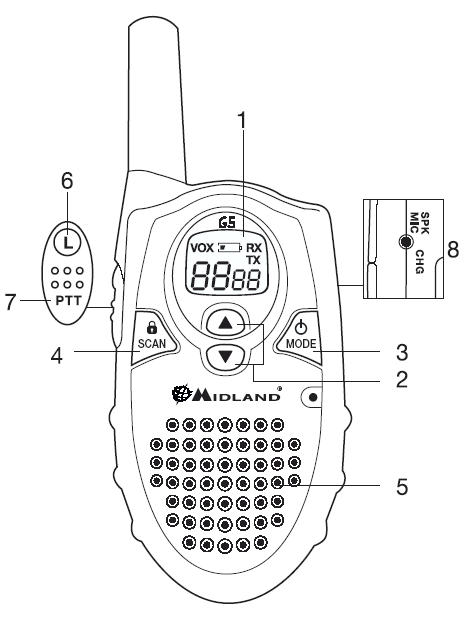

• Гнездо для аудио-аксессуаров: 1 штырь, 2,5 мм (SPKMIC) [8]
• Гнездо для зарядного устройства (CH6) [8]
Отдельные технические характеристики могут изменяться без предварительного уведомления.
Установка аккумуляторов
Положите прибор лицевой поверхностью вниз, потяните крышку в сторону нижней части радиостанции. Затем установите 3 батареи или аккумулятора размера AAA.
Подсветка дисплея
Нажмите кнопку
[3], и подсветка дисплея включится примерно на 7 секунд. Подсветку дисплея также можно включить, нажав кнопку L [6], при повторном нажатии этой кнопки подсветка выключается.
** Дальность действия
Максимальная дальность действия обеспечивается при использовании радиостанции на открытом пространстве.
Ограничивать максимальную зону действия могут только внешние препятствия, такие, как деревья, высокие здания и другие сооружения. При использовании прибора в автомобиле или внутри металлических конструкций зона действия также может уменьшаться.
Комплектация
• 2 радиостанции MIDLAND G5
• 2 клипсы для ношения на ремне
• Инструкция на русском языке
ДАВАЙТЕ ОБЩАТЬСЯ!
Включение/выключение радиостанции
Нажмите кнопку [3] и удерживайте ее в течение 3 секунд. Прибор издаст 3 звуковых сигнала разных тонов (звуковые сигналы могут быть отключены). На дисплее [1] на 1 секунду появятся все иконки (self-test - самопроверка), затем на дисплее отобразится номер последнего выбранного канала.
Регулировка громкости
С помощью кнопок
[2] вы можете настроить громкость на нужный вам уровень.
Выбор канала
Нажмите кнопку [3] один раз и затем с помощью кнопок [2] выберите один из 8 каналов. Для подтверждения нажмите кнопку PTT [7] или просто подождите 5 секунд.
Канал | Частота RX/TX (MHZ) | Канал | Частота RX/TX (MHZ) | |
01 | 446.00625 | 05 | 446.05625 | |
02 | 446.01875 | 06 | 446.06875 | |
03 | 446.03125 | 07 | 446.08125 | |
04 | 446.04375 | 08 | 446.09375 |
Режим передачи сигнала
Для максимально четкой передачи голоса держите радиостанцию в 4-10 см от вашего рта. Нажмите кнопку PTT [7] и говорите в микрофон. Во время передачи сигнала на дисплее отображается “TX”:
Когда вы отпускаете кнопку PTT [7], радиостанция издает сигнал, сообщающий другим пользователям, что вы закончили сеанс передачи. (Эта функция отключена по умолчанию, как включить ее - смотрите в разделе “Roger Beep: cигнал окончания передачи”)
Режим приема сигнала
Просто отпустите кнопку PTT [7]. В режиме приема сигнала на дисплее отображается знак “RX”:
Подавление фоновых шумов (Squelch).
В радиостанции MIDLAND G5 функция подавления фоновых шумов (squelch) включается автоматически.
Режим автоматической экономии энергии
Радиостанция MIDLAND G5 оснащена системой автоматической экономии энергии. Если приемник не получает сигнал в течение 7 секунд и дольше, прибор автоматически переходит в режим экономии энергии. Это позволяет увеличить срок службы аккумуляторов на 50 %.
Когда заряд аккумуляторов или батареек заканчивается, на дисплее появляется иконка
. В этом случае необходимо зарядить аккумуляторы или сменить щелочные батарейки.
Гнездо CHG [8]
Гнездо для зарядного устройства. Вставьте штекер зарядного устройства в гнездо CHG [8].
Используйте для зарядки аккумулятора только рекомендуемые зарядные устройства. Внимание: не следует пытаться перезаряжать щелочные батарейки.
Блокировка клавиатуры
Нажмите кнопку SCAN [4] и удерживайте ее чуть дольше 3 секунд: на дисплее появится значок Lc, подтверждающий, что кнопки заблокированы. Кнопки PTT [7] и L [6] останутся активными.
Повторите те же действия, чтобы снять блокировку клавиатуры.
ОСНОВНЫЕ ФУНКЦИИ
VOX: голосовое управление
Включение функции VOX
Нажмите кнопку [3] три раза. В левой верхней части дисплея отобразится мигающая надпись “VOX”, а справа от номера канала появится надпись “Of” («Выкл.»). Выберите “On” («Вкл.») с помощью кнопок [2]. Для подтверждения выбора нажмите кнопку PTT [7] или просто подождите 5 секунд.
При включенной функции VOX вы можете осуществлять передачу, не используя кнопку PTT [7]: передатчик будет активироваться автоматически, когда вы говорите в микрофон радиостанции.
Выключение функции VOX
Снова нажмите кнопку [3]. В левой верхней части дисплея отобразится мигающая надпись “VOX”, а справа от номера канала появится надпись “On” («Вкл.»). Выберите “Of” («Выкл.») с помощью кнопок [2]. Для подтверждения выбора нажмите кнопку PTT [7] или просто подождите 5 секунд.
ROGER BEEP: сигнал окончания передачи
Когда вы отпускаете кнопку PTT [7], радиостанция издает сигнал, сообщающий другим пользователям, что вы закончили сеанс передачи. Эта функция отключена по умолчанию.
Чтобы включить ее, следуйте следующим инструкциям:
1. Нажмите кнопку [3] 4 раза, на дисплее появится надпись “Rb of” («Выкл.»)
2. Выберите “On” («Вкл.») с помощью кнопок [2].
3. Для подтверждения нажмите кнопку PTT [7] или кнопку [3].
4. Функция «Roger Beep» включена
Функция сканирования (SCAN)
Эта функция позволяет отслеживать занятые каналы.
В режиме сканирования радиостанция проверяет все 8 каналов на предмет наличия сигнала и останавливается на активном канале примерно на 5 секунд, затем сканирование возобновляется.
Включение функции сканирования:
1. Нажмите кнопку SCAN [4]: на дисплее будут отображаться сканируемые каналы [3].
2. С помощью кнопок [2] вы можете пропустить канал с сильными фоновыми шумами.
Передача в режиме сканирования:
При нажатии кнопки PTT [7], радиостанция начнет передачу на канале, с которого началось сканирование
Для прекращения передачи снова нажмите кнопку SCAN [4].
Настройка субтонов CTCSS
MIDLAND G5 может осуществлять прием сигнала в двух режимах:
a) открытая связь: в этом случае вы сможете слышать все сигналы, передаваемые на выбранном канале
b) связь по группам CTCSS: вы можете получать сообщения только от пользователей, чьи радиостанции настроены на тот же канал и CTCSS код.
Чтобы активировать 1 из 38 CTCSS тонов в режиме приема и передачи:
1. Включите радиостанцию.
2. Выберите один из 8 каналов с помощью кнопок [2].
3. Нажмите дважды кнопку [3], на дисплее отобразится номер канала и справа от него - мигающий код CTCSS.
4. С помощью кнопок [2] выберите нужный CTCSS код.
5. Для подтверждения нажмите кнопку PTT [7] или подождите 5 секунд.
Отключение CTCSS тонов
Если вы хотите осуществлять связь без использования CTCSS кодов:
1. Нажмите дважды кнопку [3], на дисплее отобразится номер канала и справа от него - мигающий код CTCSS.
2. С помощью кнопок [2] выберите опцию “of” («Выкл.»).
