_______________Р у к о в о д с т в о п о л ь з о в а т е л я_______________
Профессиональный усилитель мощности
V-1000/V-2000/V-3000/4000.
 |
Распаковка и установка.
Установка и обслуживание в работе профессионального усилителя мощности V-1000/2000/3000/4000 не вызовет у Вас затруднений. Для ознакомления со всеми функциональными возможностями, правильной установки и подключения блока внимательно прочитайте это руководство.
Аккуратно распакуйте блок, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если Вам потребуется перевозить таймер или обращаться в службу сервиса.
Не устанавливайте блок возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли. Подключение всех компонентов необходимо производить согласно схемам и рисункам. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.
ЗАПРЕЩАЕТСЯ включать устройство со снятой верхней крышкой.
Краткое описание.
V-3000
- усилитель в корпусе высотой 2 юнита и максимальной выходной мощностью 3200 Вт (в мостовом режиме на нагрузке 4 Ома)
V-4000
- усилитель в корпусе высотой 2 юнита и максимальной выходной мощностью 4000 Вт (в мостовом режиме на нагрузке 4 Ома)
Особенности устройства.
- Возможность подключение низкоомной нагрузки, 2 Ом в стерео режиме,
4 Ом в мостовом.
- Компактный размер устройства, высота корпуса 2 юнита (88 мм).
- Плавающая система питания позволяет обеспечить высокий КПД
устройства и облегчает температурный режим устройства.
- Устройство имеет отключаемый фильтр высоких частот.
- Система мягкого ограничения выходного сигнала позволяет избежать
перегрузки усилителя при резком возрастании амплитуды сигнала.
- Сквозная продувка корпуса устройства обеспечивает широкий диапазон
рабочих температур.
- Индикатор уровня выходного сигнала, а так же индикатор состояния
системы защиты выведен на переднюю панель устройства.

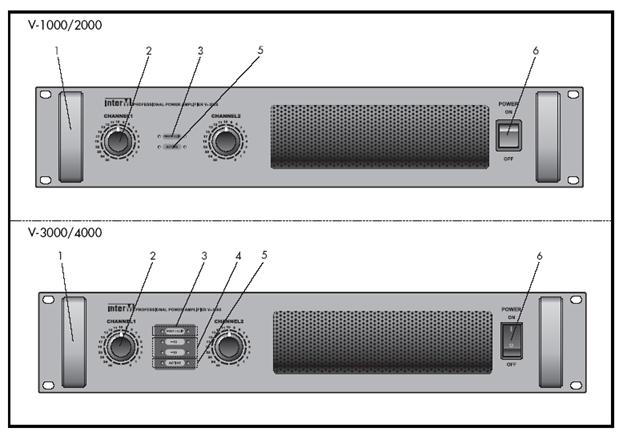

Передняя панель.
Ручки облегчают транспортировку и установку усилителей.
Регулятор уровня сигнала.Регулятор уровня позволяет изменять уровень входного сигнала, не зависимо по каждому каналу.
Индикатор перегрузки/защиты усилителя.Данный индикатор указывает на то, что уровень выходного сигнала превышает максимально допустимое значение или, что на выходе устройства постоянное напряжения, стоит избегать подобного режима работы устройства, уменьшая уровень сигнала по средствам регулятора 2 (см. рисунок). Постоянное свечение индикатора указывает на выход устройства из строя.
Индикатор уровня выходного сигнала.Индикатор отображает уровень выходного сигнала.
Индикатор включения устройства.Индикатор указывает на то, что устройство включено (сетевой шнур вставлен в сеть, нажата клавиша «Power»).
При нажатии данной клавиши включается устройство, о чем сигнализирует индикатор 5 (см. рисунок). При этом стоит обратить внимание на то, что устройство, определённое время после включения, находится в защите.

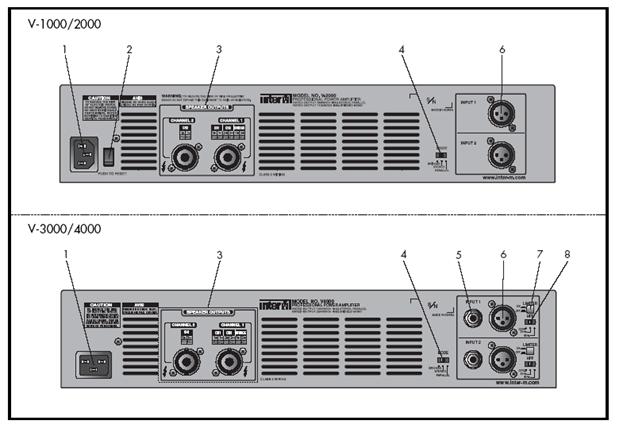

Задняя панель.
Переключатель позволяет выбирать режим работы усилителя.
Устройство может работать в 3 режимах: Стерео, Параллельном, Мостовом.
Линейный вход усилителя.Вход предназначен для подключения к выходу предусилителя или микшера, тип разъёма Jack 6,35.
Балансный линейный вход усилителя.Вход предназначен для подключения к выходу предусилителя или микшера, тип разъёма XLR.
Клавиша включения системы ограничения.При включении данной клавиши включается следящяя система защиты усилителя и громкоговорителей, которая не позволяет усилителю мощность больше номинальной. Рекомендуется данный переключатель оставлять включенным.
Клавиша включения фильтра высоких частот.Данный фильтр имеет два режима работы с частотой среза 30 и 50 Гц. Данный режим позволяет снизить помехи в звуковом тракте от сети переменного тока, а так же исключить инфронизкие сигналы из спектра воспроизводимых частот.
Схема подключения.

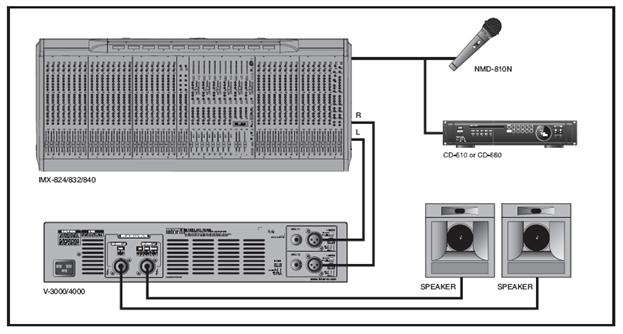

Режим стерео.

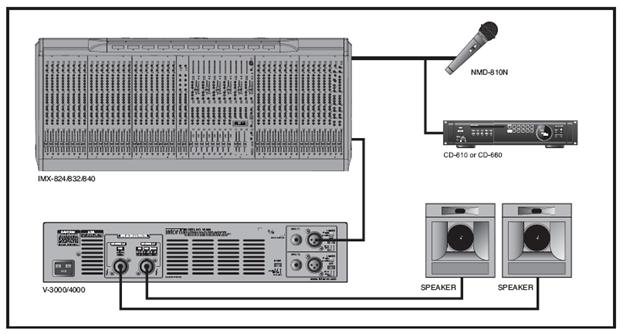

Параллельный режим.

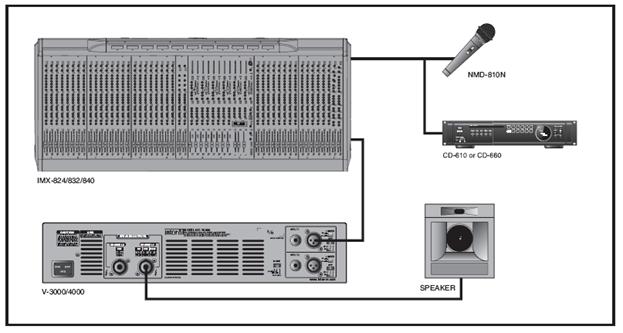

Мостовой режим.

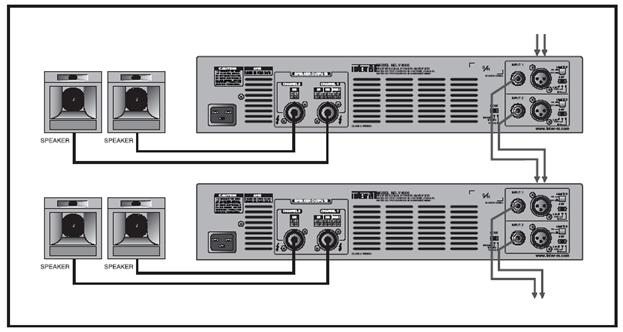

Схема наращивания мощности.
Схема распайки кабеля.

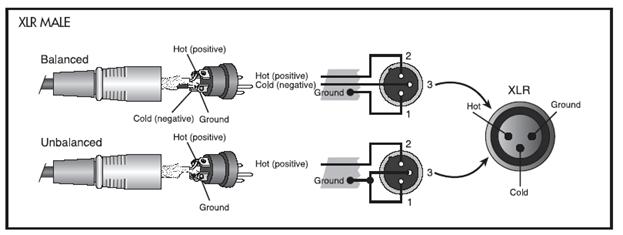

Схема распайки XLR разъёма.
Общий провод (оплётка). Аудио сигнал. Инверсный аудио сигнал.
Схема распайки разъёма Jack 6,35.

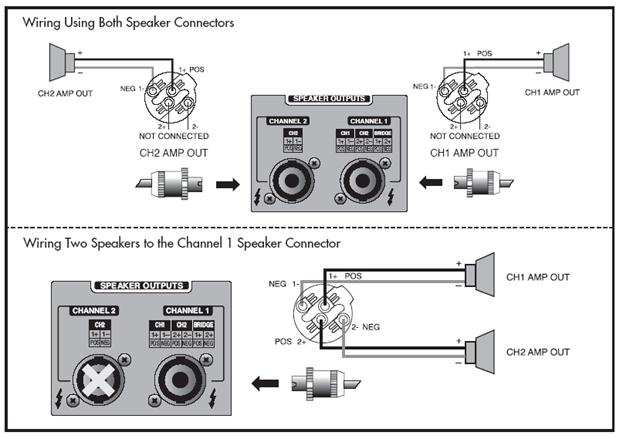

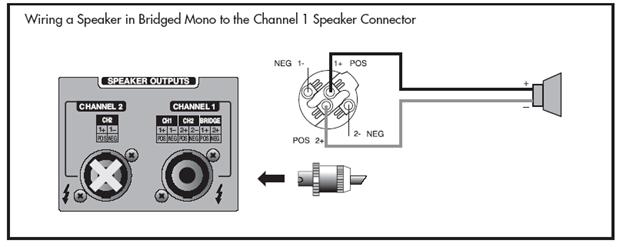

Схема распайки разъёма Speakon.
Стерео режим. Параллельный режим.
Мостовой режим.
Характеристики усилителей.
Характеристики | V-3000 | V-4000 | |
Номинальная выходная мощность, Вт | Стерео режим (8 Ом) | 550 | 750 |
Стерео режим (4 Ом) | 1000 | 1300 | |
Стерео режим (2 Ом) | 1600 | 2100 | |
Мостовой (8 Ом) | 2000 | 2600 | |
Мостовой (4 Ом) | 3200 | 4200 | |
Уровень входного сигнала, В | 0,95 | 1,05 | |
Диапазон воспроизводимых частот, Гц-кГц | 20,2дБ) 10-дБ) | ||
Коэффициент нелинейных искажений (1/10 мощности), % | 0,05 | ||
Отношение сигнал/шум, дБ | 105 | 106 | |
Режим работы | Двух ступенчатый класс Н | ||
Режим рабочих температур, °С | - 10 … + 40 | ||
Потребляемый ток (1/8 мощности), А | 6 | 7 | |
Вес, кг | 11,7 | 11,8 | |
Габариты, мм | 482х88х407 |
Адрес изготовителя: 226-9 DUGJUNG – LI, HOE CHUN – EUB,
YANGJU – KUN, KYUNGKI – DO, KOREA
~5,
Гарантия изготовителя
ü Гарантия действительна в течение 12 месяцев с момента продажи проигрывателя.
ü При выходе изделия из строя за период гарантийного срока, владелец изделия имеет право на бесплатный ремонт или, при невозможности ремонта, на его бесплатную замену.
ü Замена вышедшего из строя изделия производится только при сохранности товарного вида, наличия оригинальной упаковки и полной комплектности.
ü Гарантийные обязательства не распространяются на изделия, вышедшие из строя по вине потребителя или имеющие следы задымления, механические повреждения или повреждения входных цепей, подвергшиеся воздействию химических веществ, самостоятельному ремонту и неправильной эксплуатации.
Наименование изделия: Усилитель мощности V-3000/4000.
Сертификация: Усилитель мощности V-3000/4000 отвечает единым нормам и требованиям ЕЭС, соответствует требованиям нормативных документов: ГОСТ 26342- 84, ГОСТ 12.2.006-87(п.4.3), НПБ 57-97, ГОСТ.
Серийный номер модели:
Дата продажи:
Продавец:
