Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов (стр. 7 )

Скачкообразное изменение концентрации достигается путем разгерметизации внутренней камеры при ее перемещении на шарнире за определенный промежуток времени (например, 2 с). Движение осуществляется посредством мотора с постоянной угловой скоростью (например, 90 °С за 2 секунды).

Положение шарнирного крепления необходимо корректировать для того, чтобы вход подачи газовой смеси газоанализатора не блокировался при открывании внутренней камеры.

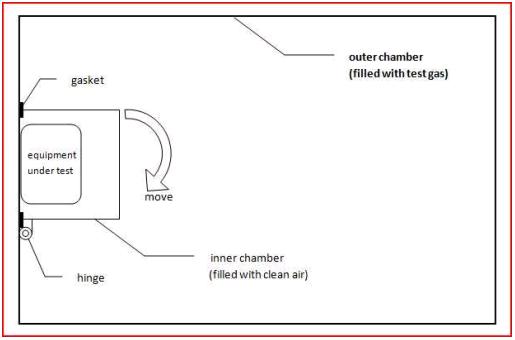

внешняя камера (заполненная газовой смесью)

Прокладка

испытуемый газоанализатор

внутренняя цилиндрическая камера

шарнирное крепление







Рисунок В.4 — Пример применения испытательной камеры (вариант 5)

В.2.2.2 Процедура

Подлежит выполнению

В.2.3 Метод вставки

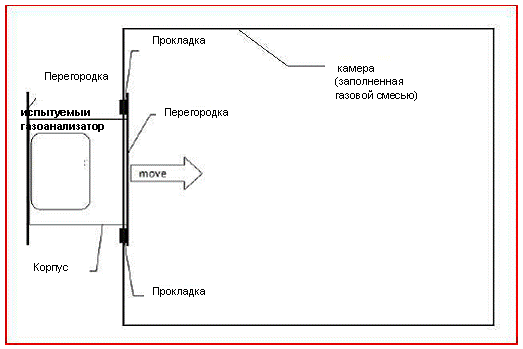

Испытательная установка изображена на рисунке В.5.

Газоанализатор помещается в специальный корпус, который затем устанавливается в камеру с газовой смесью. Корпус снабжен двумя перегородками с обеих сторон, соединенными направляющими.

В исходном и конечном положении перегородки обеспечивают герметичность камеры, предотвращая попадание внутрь воздуха из окружающей среды.



Рисунок В.5 — Пример применения метода вставки

В.2.3.1 Процедура

Подлежит выполнению

Библиография

[1] IEC 60050(351):1975	Международный электротехнический словарь (МЭС) — Глава 351: Автоматическое управление
[2] IEC 60	Международный электротехнический словарь (МЭС) — Глава 426: Электрооборудование для взрывоопасных сред
[3] IEC :1995	Испытания на воздействие внешних факторов — Часть 2: Испытания. Испытание Fc: Вибрация (синусоидальная)
[4] IEC 60079-1	Взрывоопасные среды — Часть 1: Оборудование с видом взрывозащиты «Взрывонепроницаемые оболочки «d»»
[5] IEC 60079-2	Взрывоопасные среды — Часть 2: Оборудование с защитой вида заполнение или продувка оболочки под избыточным давлением «р»
[6] IEC 60079-5	Взрывоопасные среды — Часть 5: Кварцевое заполнение оболочки «q»
[7] IEC 60079-6	Взрывоопасные среды — Часть 6: Масляное заполнение оболочки «о»
[8] IEC 60079-7	Взрывоопасные среды — Часть 7: Повышенная защита вида «е»
[9] IEC	Взрывоопасные среды — Часть 10: Классификация опасных зон
[10] IEC	Взрывоопасные среды — Часть 11: Искробезопасная электрическая цепь «i»
[11] IEC	Взрывоопасные среды — Часть 15: Конструкция, испытания и маркировка электрооборудования с видом защиты «n»
[12] IEC :	Взрывоопасные среды — Часть 18: Конструкция, испытания и маркировка защитной оболочки типа «m» для электрооборудования
[13] IEC :	Взрывоопасные среды — Часть 25: Искробезопасные системы
[14] IEC :	Взрывоопасные среды — Часть 26: Оборудование с уровнем защиты (EPL) Ga
[15] ISO 2738:	Материалы металлокерамические проницаемые — Определение плотности, содержания масла и открытой пористости
[16] ISO 4003	Материалы металлокерамические проницаемые — Определение размера пор путем пропускания газа и замера пузырьков в жидкости
[17] ISO 4022	Материалы металлокерамические проницаемые — Определение проницаемости для жидкостей
[18] ISO 6142	Анализ газов — Приготовление градуировочных газовых смесей — Гравиметрический метод
[19] ISO 6145-1	Анализ газов — Приготовление градуировочных газовых смесей — Динамические объемные методы — Часть 1: Методы калибрования
[20] ISO 6145-2	Анализ газов — Приготовление градуировочных газовых смесей с использованием динамических объемных методов — Часть 2: Объемные насосы
[21] ISO 6145-4	Анализ газов — Приготовление градуировочных газовых смесей с использованием динамических объемных методов — Часть 4: Метод непрерывного впрыскивания
[22] ISO 6145-5	Анализ газов — Приготовление градуировочных газовых смесей с использованием динамических объемных методов — Часть 5: Капиллярные калибровочные устройства
[23] ISO 6145-6	Анализ газов — Приготовление градуировочных газовых смесей с использованием динамических объемных методов — Часть 6: Критические диафрагмы
[24] ISO 6145-7	Анализ газов — Приготовление градуировочных газовых смесей с использованием динамических объемных методов — Часть 7: Тепловые регуляторы массового расхода
[25] ISO 6145-9:	Анализ газов — Приготовление градуировочных газовых смесей с использованием динамических объемных методов — Часть 9: Метод насыщения
[26] ISO 6145-10	Анализ газов — Приготовление градуировочных газовых смесей с использованием динамических объемных методов — Часть 10: Метод проникания

Приложение ДА

(справочное)

Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам

Т а б л и ц а  ДА.1

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего межгосударственного стандарта
IEC 60079-0 Взрывоопасные среды — Часть 0: Общие требования	—	*
IEC  Взрывоопасные среды — Часть 20-1: Характеристики веществ для классификации газа и пара — Методы испытаний и данные	—	*
IEC Взрывоопасные среды. Часть 29-2. Газоанализаторы. Требования к выбору, монтажу, применению и техническому обслуживанию газоанализаторов горючих газов и кислорода	—	*
IEC  Испытания на воздействие внешних факторов. Часть 2-6: Испытания. Испытание Fc: Вибрация (синусоидальная)	—	*
IEC  Электромагнитная совместимость — Часть 4-1: Методики испытаний и измерений — Общий обзор МЭК 61000-4	—	*
IEC  Электромагнитная совместимость — Часть 4-3: Методики испытаний и измерений — Устойчивость к радиочастотному электромагнитному полю	—	*
IEC 60529 Степени защиты, обеспечиваемые оболочками (код IP)	MOD	ГОСТ (МЭК 529-89) Степени защиты, обеспечива-емые оболочками (код IР)
*Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта или гармонизированный с ним национальный (государственный) стандарт страны, на территории которой применяется настоящий стандарт. Информация о наличии перевода данного международного стандарта в национальном фонде стандартов или в ином месте, а также информация о действии на территории страны соответствующего национального (государственного) стандарта может быть приведена в национальных информационных данных, дополняющих настоящий стандарт.

УДК 621.3.002:05—213.34:006.354 МКС  29.260.20 IDT

Ключевые слова: газоанализаторы горючих газов; взрывоопасная газовая среда; нижний концентрационный предел распространения пламени; верхний концентрационный предел распространения пламени; вещества, отравляющие датчики; объемная доля; стационарные газоанализаторы; датчик; выносной датчик; газоаналитические системы; электрооборудований взрывозащищенное; пробоотборная линия; пробоотборный зонд; аварийная сигнализация; влияние неопределяемых компонентов.

Руководитель разработки	Генеральный директор ФГУПСПО «Аналитприбор»
Разработчик стандарта	Начальник отдела первичных преобразователей
