Прибор приемно-контрольный охранно-пожарный "Сеть" ППКОП 1. Руководство по эксплуатации (стр. 4 )

Наименование параметра	Методика проверки
4	Проверка работы УОП в режиме охраны	Снять крышку УОП. Подключить внутренний аккумулятор. Снять перемычку П1. К клеммам ШС65 – ШС68 подключить оконечные резисторы сопротивлением 5,6 кОм±5 %. Закрыть крышку УОП и подать на прибор питание 220 В. Индикатор СЕТЬ должен светиться. На индикаторе НОМЕР должно светиться число "71", а на индикаторе КОЛИЧЕСТВО число "00". Через 2,5 мин должен светиться курсор в старшем разряде индикатора НОМЕР. Нажать кнопки "6" и "5". Номер 65 должен индицироваться на индикаторе НОМЕР. Нажать кнопку ВЗЯТЬ, должен засветиться индикатор ВЗЯТ. Нажать последовательно кнопки "6", "6", "ВЗЯТЬ". Должен засветиться индикатор ВЗЯТ. Нажать последовательно кнопки "6", "7", ВЗЯТЬ. Замкнуть накоротко ШС67.
Должен включиться индикатор ТРЕВОГА в режиме прерывистого свечения, а внутренняя сирена – в непрерывном режиме. Снять с УОП питание 220 В. УОП должен продолжать работу от внутреннего источника резервного питания. Длительность проверки – 10 мин
5	Проверка УОО	Подключить к контактам ШС1, ШС2 резисторы сопротивлением 5,6 кОм±5 %. Подать на устройство питание 220 В, переключить переключатель на боковой стенке в положение ВКЛ. Светодиодный индикатор должен светиться ровным светом. Разомкнуть ШС1 или замкнуть его накоротко. Индикатор должен перейти в режим прерывистого свечения короткими одиночными вспышками. Разомкнуть ШС2 или замкнуть его накоротко. Индикатор должен перейти в режим прерывистого свечения короткими двойными вспышками. Длительность проверки – 5 мин

16 Возможные неисправности и способы их устранения

16.1 Перечень возможных неисправностей и способов их устранения приведен в таблице 16.1.

Таблица 16.1

Наименование неисправности	Вероятная причина	Способ устранения
1	При подключении УОП к сети не горит индикатор СЕТЬ	Нет напряжения сети, неисправны предохранители, установленные на боковой панели УОП	Проверить наличие напряжения сети 220 В. Проверить и заменить предохранители
2	При взятии под охрану всех задействованных ШС не включается внешняя выносная лампа	Ослабли контакты на колодке или оборваны провода цепи 220 В.	Проверить контакты и затянуть винты или устранить обрыв
Неисправна лампа	Проверить и заменить лампу
3	Не работает сирена или звучит тихо	Неисправна сирена	Проверить и, при необходимости, заменить сирену
Неисправен предохранитель F3 0,5 А на плате МПК	Проверить и заменить предохранитель
4	УОП не работает от резервного источника питания	Глубокий разряд резервного источника питания (напряжение менее 10,5 В)	Подать на УОП напряжение 220 В и выдержать прибор 48 ч
Неисправен резервный источник питания	Проверить, при необходимости заменить
Неисправен предохранитель F2 1 А на плате МПК	Проверить и заменить предохранитель
5	Нет напряжения на контактах колодки "Пит. изв."УОП"	Неисправен предохранитель F1 0,5 А на МПК	Проверить и заменить предохранитель
6	При включении УОП в режиме программирования (снята верхняя крышка) все световые индикаторы переходят в режим прерывистого свечения	Не установлена перемычка программирования П1	Установить перемычку. Снять и снова подать питание на УОП

Продолжение таблицы 16.1

Наименование неисправности	Вероятная причина	Способ устранения
7	При включении УОП в режиме охраны (установлена верхняя крышка) все световые индикаторы переходят в режим прерывистого свечения.	Не снята перемычка программирования П1	Снять крышку прибора, снять перемычку программирования П1, установить крышку на место. Снять и снова подать питание на УОП

17 Техническое обслуживание

17.1 Эксплуатационно-технический персонал, в обязанности которого входит техническое обслуживание прибора, должен знать конструкцию и правила эксплуатации прибора.

17.2 Ремонтные работы, связанные со вскрытием прибора с нарушением пломб предприятия-изготовителя выполняются только по истечении гарантийного срока.

17.3 Сведения о проведении регламентных работ заносятся в журнал учета регламентных работ и контроля технического состояния средств охранно-пожарной сигнализации.

17.4 Соблюдение периодичности, технологической последовательности и методики выполнения регламентных работ являются обязательными.

17.5 При производстве работ по техническому обслуживанию следует руководствоваться разделом 5, а также "Руководством по техническому обслуживанию установок охранно-пожарной сигнализации".

17.6 Предусматриваются следующие виды и периодичность технического обслуживания:

- плановые работы в объеме регламента №1 - один раз в месяц;

- плановые работы в объеме регламента №2 - при поступлении с охраняемого объекта двух и более ложных тревог в течение 30 дней.

Работы проводит электромонтер охранно-пожарной сигнализации с квалификацией не ниже 5 разряда.

17.7 Перечень работ для регламентов приведены в таблице 17.1 и таблице 17.2.

17.8 Перед началом работ отключить прибор от сети переменного тока и резервного питания.

17.9 Вся контрольно-измерительная аппаратура должна быть поверена.

17.10 Не реже одного раза в год проводить проверку сопротивления изоляции прибора в соответствии с таблицей 17.2, поз.3.

Таблица 17.1 - Перечень работ по регламенту №1 (технологическая карта №1)

Содержание работ	Порядок выполнения	Приборы, инструмент, оборудование, материалы	Нормы и наблюдаемые явления
1	Внешний осмотр, чистка прибора	1.1 Отключить прибор от сети переменного тока и удалить с поверхности УОП, УОО, УОО-РП, УОО-ВЛ, БФ и МСФ пыль, грязь и влагу	Ветошь, кисть флейц
	1.2 Осмотреть УОП, УОО-РП и удалить следы коррозии; поврежденные покрытия восстановить	Ветошь, бензин Б-70, нитроэмаль, кисть флейц	Не должно быть механических повреждений, коррозии
	1.3 При наличии резервного источника питания (аккумулятора) удалить с его поверхности пыль, грязь, влагу. Измерить напряжение резервного источника питания. В случае необходимости заменить батареи	Ветошь, кисть флейц, Прибор Ц4352	Напряжение должно соответствовать паспортным данным на батарею
	1.4 Снять крышку с УОП, УОО, УОО-РП, УОО-ВЛ, МСФ и удалить с поверхности клемм, контактов перемычек, предохранителей пыль, грязь, следы коррозии	Отвертка, ветошь, кисть флейц, бензин Б-70	Не должно быть следов коррозии, грязи
	1.5 Проверить соответствие номиналу и исправность предохранителей в УОП, УОО-РП

Продолжение таблицы 17.1

Содержание работ	Порядок выполнения	Приборы, инструмент, оборудование, материалы	Нормы и наблюдаемые явления
		1.6 Проверить качество заземления и целостность заземляющего провода УОП	Прибор Ц4352
	1.7 Проверить соответствие подключения внешних цепей к клеммам УОП, УОО, БФ и МСФ	Отвертка	Должно быть соответствие схеме внешних соединений
	1.8 Подтянуть винты на клеммах, где крепление ослабло. Восстановить соединение, если провод оборван. Заменить провод, если нарушена изоляция	Отвертка
2	Проверка работоспособности	Провести проверку прибора в соответствии с таблицей 15.1

Таблица 17.2 - Перечень работ по регламенту №2 (технологическая карта №2)

Содержание работ	Порядок выполнения	Приборы, инструмент, оборудование, материалы	Нормы и наблюдаемые явления
1	Внешний осмотр, чистка прибора	1.1 Выполнить проверки по 1.1 – 1.8 технологической карты №1
2	Проверка работоспособности прибора	2.1 Выполнить работы в соответствии с таблицей 15.1
3	Измерение сопротивления изоляции УОП	3.1 Отключить УОП от сети, отключить все внешние цепи, внутреннюю сирену и источник резервного питания 3.2 Соединить между собой клеммы сетевого питания и оповещателей 220 В 3.3 Соединить между собой все клеммы колодки Х1 и клемму заземления корпуса
		3.4 Измерить сопротивление изоляции между клеммой заземления и сетевой клеммой	Мегаомметр типа М4100/3, отвертка	Сопротивление должно быть не менее 20 МОм

18 Хранение

18.1 Условия хранения должны соответствовать условиям 1 ГОСТ .

Приборы должны храниться упакованными.

18.2 Хранить приборы следует на стеллажах.

18.3 Расстояние между стенами и полом хранилища, а также между приборами должно быть не менее 0,1 м.

18.4 Расстояние между отопительными устройствами хранилища и приборами должно быть не менее 0,5 м.

18.5 При складировании приборов в индивидуальной упаковке допускается их расположение друг на друге не более чем в 5 рядов для УОП, УОО-РП и 15 рядов для УОО, УОО-ВЛ, УОО исп.1.

18.6 В помещении должны отсутствовать пары агрессивных веществ и токопроводящей пыли.

19 Транспортирование

19.1 Приборы могут транспортироваться всеми видами транспорта в крытых транспортных средствах и в герметизированных отсеках самолета.

19.2 Условия транспортирования должны соответствовать условиям хранения 5 по ГОСТ .

19.3 Прибор в упаковке выдерживает при транспортировании:

- транспортную тряску с ускорением 30 м/с2 при частоте ударов от 80 до 120 в мин или 10000 ударов с тем же ускорением;

- температуру окружающего воздуха от минус 50 до плюс 50 °С;

- относительную влажность воздуха до 95 % при температуре 35 °С.

19.4 Срок транспортирования и промежуточного хранения не должен превышать 3 мес.

Допускается увеличивать срок транспортирования и промежуточного хранения приборов при перевозках за счет сроков сохраняемости в стационарных условиях.

После транспортирования при отрицательных температурах воздуха приборы непосредственно перед установкой на эксплуатацию должны быть выдержаны без упаковки в течение не менее 24 ч в помещении с нормальными климатическими условиями.

Адрес предприятия-изготовителя:

Санкт-Петербург, Сердобольская, д.65А

ЗАО "Аргус-Спектр".

тел./, ,

Е-mail: *****@***ru

www. *****

16.10.08

Приложение А

Внешний вид УОП

Приложение Б

1 - Внешний вид УОО

2 - Внешний вид УОО исп. 1 (вид сзади без тыльной крышки)

(Справочное)

Монтаж кронштейнов

3 – Установка кронштейнов 1, 2 на УОО исп.1

4 – Установка кронштейна 1 на УОО исп.1

5 - Внешний вид УОО исп. 1.1 (вид без крышки)

Приложение В Внешний вид БФ

Приложение Г
Внешний вид МСФ

Приложение Д
Схемы подключения МСФ



Приложение Е

Схема подключения прибора с питанием УОО по выделенной линии

Приложение Ж

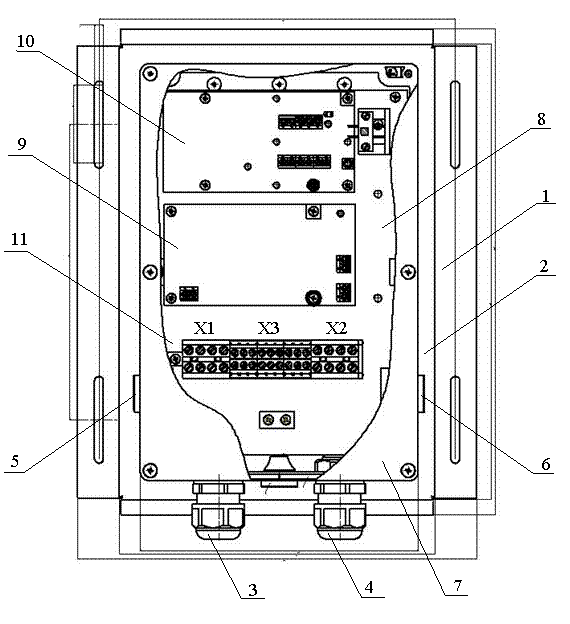

Внешний вид УОО-РП

Приложение И
Внешний вид УОО-ВЛ

Приложение К
Схемы включения пожарных извещателей в шлейфы ШС65…ШС68 с разделением сигналов "Тревога" (пожар) и "Авария" (неисправность)

Приложение Л
Схема внешних подключений УОО, УОО исп.1, УОО-РП

Приложение М
Схема внешних подключений УОО-ВЛ

Приложение Н

Схема внешних подключений УОО исп.1.1
