Замок электромеханический с дистанционным управлением RPA-2/ХШВ-800 (RDS-2/ХШВ-800)

Замок электромеханический с дистанционным управлением RPA-2/ХШВ-800 (RDS-2/ХШВ-800)

ИНСТРУКЦИЯ ПО УСТАНОВКЕ, ВВОДУ В ЭКСПЛУАТАЦИЮ И ОБСЛУЖИВАНИЮ

Идентификация холодильника и выбор ЗАМКА

Дистанционно-управляемый замок RPA-2/ХШВ-800 (RDS-2/ХШВ-800) (ЗАМОК) предназначен для ограничения доступа в 2-х дверный холодильник с откатными дверьми производства компании UBC модель ХШВ-800 и ХШВ-1200 с металлическим внутренним шкафом и алюминиевой дверной рамкой. Холодильники ХШВ-800 и ХШВ-1200 отличаются только габаритными размерами, и в дальнейшем по тексту все сказанное относится в равной степени и к холодильнику ХШВ-1200.

ВНИМАНИЕ! В связи с тем, что компанией UBC выпущено несколько модификаций холодильников ХШВ-800, перед установкой ЗАМКА следует определить модификацию Вашего холодильника. К сожалению, ЗАМОК можно установить не на все холодильники ХШВ-800.

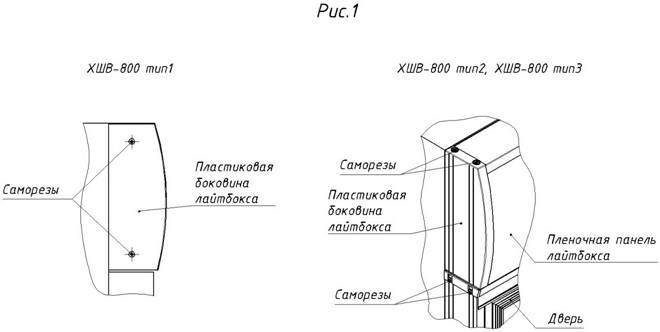

1.  Холодильник ХШВ-800 тип1 отличается от остальных внешним видом (боковина лайтбокса на Рис.1). На данный холодильник ЗАМОК не ставится.

2.  Холодильники ХШВ-800 тип2 и тип3 внешне друг от друга не отличаются (боковина лайтбокса на Рис.1) и для их окончательной идентификации следует вскрыть лайтбокс (снять любую из пластиковых боковин лайтбокса, выкрутив 2 самореза сверху, и выдвинуть в сторону пленочную панель). Холодильники ХШВ-800 тип2 и тип3 отличаются «отверстиями под установку замка» на краях верхней балки (см. Рис.2 и 3).

2.1. Холодильник ХШВ-800 тип2 (производился с 01.11.2009 г. по 01.09.2010 г.) подготовлен на заводе под установку ЗАМКА RPA-2/ХШВ-800.

2.2. Холодильник ХШВ-800 тип3 (производится с 01.11.2010 г) подготовлен на заводе под установку ЗАМКА RDS-2/ХШВ-800.

Принцип работы ЗАМКА

Блок управления подключается к сети переменного тока напряжением 220В. Блок управления принимает по радиоканалу команды брелока и активирует (подает постоянное напряжение 14В) установленные на верхней балке холодильника электромагнитные защелки. При этом нахождение защелки в активированном состоянии освобождает из зацепления установленный на двери холодильника зацеп и, таким образом, разрешает открыть дверь холодильника. Время активации определяется поданной брелоком командой и лежит в пределах от 5 до 15 сек. Деактивация защелки происходит автоматически по истечении времени активации. Переход защелки в деактивированное состояние не препятствует захлопыванию двери холодильника.

Встроенный в блок управления зуммер индицирует состояние ЗАМКА.

Код брелока программируется специалистом сервисной службы в перепрограммируемую память блока управления. В память блока управления можно запрограммировать от одного до двух брелоков (в зависимости от версии блока управления). При этом программирование нового брелока производится путем входа в режим программирования с помощью мастер-брелока (специальный универсальный 2-кнопочный брелок сервисной службы для программирования блока управления). Память блока управления энергонезависимая и код предыдущего брелока стирается только после успешной записи нового.

Функция диагностики позволяет определить работоспособность блока управления без его демонтажа (при нажатии малой кнопки мастер-брелока звучат сигналы зуммера без активации защелки).

Дальность действия радиоканала зависит от состояния элемента питания брелока, интенсивности внешних помех и в нормальных условиях достигает 20 метров.

ВНИМАНИЕ! Размещение брелока на металлической поверхности приводит к существенной потере дальности действия. Для нормальной работы брелок должен находиться не ближе 15мм от металлической поверхности.

Блок управления имеет автоматическую защиту от короткого замыкания в цепи защелки.

Программирование брелоков

Каждый поставляемый брелок передает по радиоканалу индивидуальную (отличную от других) кодированную посылку. Большое число кодов гарантирует принадлежность брелока только к одному ЗАМКУ.

Для ввода в эксплуатацию нового ЗАМКА или при утере ранее запрограммированного брелока следует запрограммировать новый брелок в перепрограммируемую память блока управления.

Программирование нового брелока производится путем входа в режим программирования с помощью мастер-брелока (специальный универсальный 2-кнопочный брелок сервисной службы для программирования блока управления). В память блока управления можно запрограммировать от одного до двух брелоков (в блоки управления RP-12w, RD-1.3, RD-2.3 и RD-3 программируется 2 брелока).

Для программирования брелока следует:

1.  Отключить питание блока управления на время не менее 5 сек.;

2.  В течение 10 сек. после возобновления питания начать процедуру программирования;

2.1. Нажать и удерживать около 1 сек. большую кнопку мастер-брелока до подтверждения входа в режим программирования (1 пик зуммера), после чего отпустить кнопку;

2.2. Дважды кратковременно нажать кнопку (большую кнопку) программируемого брелока (после каждого нажатия и отпускания кнопки звучит 1 пик зуммера);

2.3. Дважды кратковременно нажать кнопку (большую кнопку) второго программируемого брелока (после каждого нажатия и отпускания кнопки звучат 2 пика зуммера). Если блок управления не поддерживает запись второго брелока, то никакой реакции на нажатие кнопки второго брелока не будет;

3.  Проверить работу запрограммированного брелока (должен управлять ЗАМКОМ).

Примечания:

·  Паузы между действиями в процессе программирования не должны превышать 10 сек.

·  Если программирование успешно не завершено, то происходит автоматический выход из режима с подтверждением 4-мя короткими пиками зуммера.

·  Память блока управления энергонезависимая и код предыдущего брелока автоматически стирается только после успешной записи нового.

·  Если блок управления поддерживает запись двух брелоков, то после успешной записи хотя бы одного нового брелока стираются из памяти все старые.

Мастер-брелоки и обычные рабочие брелоки дополнительно поставляются по заявкам сервисных служб.

Установка и обслуживание ЗАМКА RPA-2/ХШВ-800

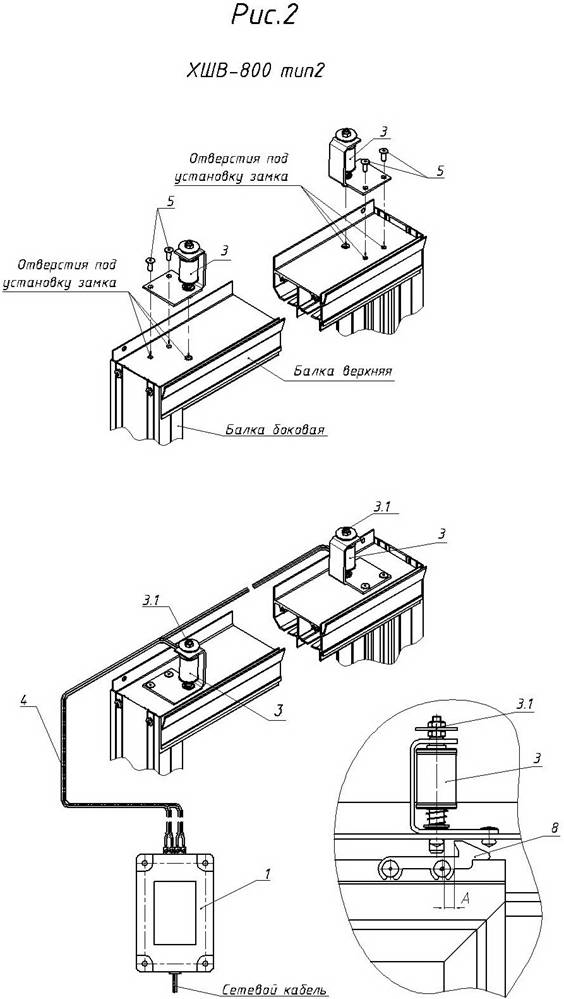

ЗАМОК RPA-2/ХШВ-800 предназначен для установки на холодильник ХШВ-800 тип2 (см. Рис.2).

Установка ЗАМКА должна производиться сертифицированным специалистом.

Элементы ЗАМКА монтируются на шасси холодильника с соблюдением необходимых требований техники безопасности и в соответствии с инструкциями производителя работ.

Комплектность замка

Блок управления RP-12 – 1 шт. Брелок T1-10 или T1-20 или T2-10 (цвет и лого уточняются при заказе) – 1 шт. Электромагнитная защелка GL/ХШВ-800 (с проводом L=850мм) – 2 шт. Провод защелки L=2м – 1 шт. Вытяжная заклепка алюминиевая 4х8 – 4 шт. Саморез сверлоконечный для тонких пластин 4,2х19 (JPMT19) – 4 шт. Инструкция пользователя

Установка электромагнитных защелок

1.  Вскрыть лайтбокс холодильника (снять любую из пластиковых боковин лайтбокса, выкрутив 2 самореза сверху, и выдвинуть в сторону пленочную панель) см. Рис.1.

2.  Убедиться в наличии заводской подготовки холодильника под установку ЗАМКА см. Рис.2:

a.  На краях верхней балки должны быть отверстия под установку замка.

b.  На верхних наружных углах дверей должны быть установлены зацепы (поз.8).

3.  Закрепить каждую из 2-х защелок (поз.3) на верхней балке двумя заклепками (поз.5).

4.  Объединить выходящие из защелок провода в общий провод, удлинить с использованием прилагаемого провода (поз.4), и проложить данный провод в нижнюю часть холодильника к месту установки блока управления (поз.1).

Установка блока управления

При выборе места установки блока управления следует предотвратить возможность попадания воды вовнутрь.

Установить блок управления (поз.1) в нижней части холодильника, закрепить саморезами (поз.6) и выполнить подключения:

a.  Разделать конец сетевого кабеля и подключить его к однофазной питающей сети 220В переменного тока (после выключателя питающей сети холодильника) с соблюдением требований электробезопасности.

b.  Подключить провод защелки к разъему на блоке управления.

Ввод ЗАМКА в эксплуатацию

1.  Подать питание на холодильник и запрограммировать, в случае необходимости, новый брелок в память ЗАМКА (см. раздел «Программирование брелоков»).

2.  Проверить работу ЗАМКА от брелока (см. Инструкцию пользователя).

3.  Проверить наличие люфта в зацеплении запорного элемента защелки с зацепом (поз.8). Для надежной работы ЗАМКА должен быть обеспечен свободный ход двери в запертом состоянии не менее 3 мм (размер А на Рис.2).

Наиболее вероятной причиной отсутствия достаточного свободного хода двери является перекос корпуса холодильника (в результате установки холодильника на неровной площадке, двери прилегают к боковинам не равномерно).

Обслуживание, ремонт и вывод из эксплуатации

ЗАМОК не требует обслуживания за исключением периодической замены батарейки в брелоке (срок службы батарейки зависит от интенсивности эксплуатации и в среднем составляет 6 мес.). Для замены батарейки вскройте корпус брелока и установите новую батарейку типа А23, соблюдая полярность.

Если при нажатии на кнопку брелока звучат серии по 2 сигнала зуммера и защелка при этом не активируется, значит, включается автоматическая защита цепи защелки от перегрузки (проверить цепь защелки на отсутствие короткого замыкания).

При отказе ЗАМКА проверьте исправность блока управления нажатием на малую кнопку мастер-брелока (должны звучать короткие пики зуммера без активации защелки). Если блок управления исправен, то замените брелок (запрограммируйте новый брелок).

При нестабильной работе защелок проверьте свободный ход двери в запертом состоянии - должен быть не менее 3 мм (размер А на Рис.2).

Для аварийного открывания ЗАМКА (в случае отсутствия электричества, поломки ЗАМКА или утери брелока) следует вскрыть лайтбокс холодильника (снять любую из пластиковых боковин лайтбокса, выкрутив 2 самореза сверху, и выдвинуть в сторону пленочную панель, см. Рис.1) и, потянув вертикально вверх хвостовик защелки поз.3.1, открыть дверь см. Рис.2.

Установка и обслуживание ЗАМКА RDS-2/ХШВ-800

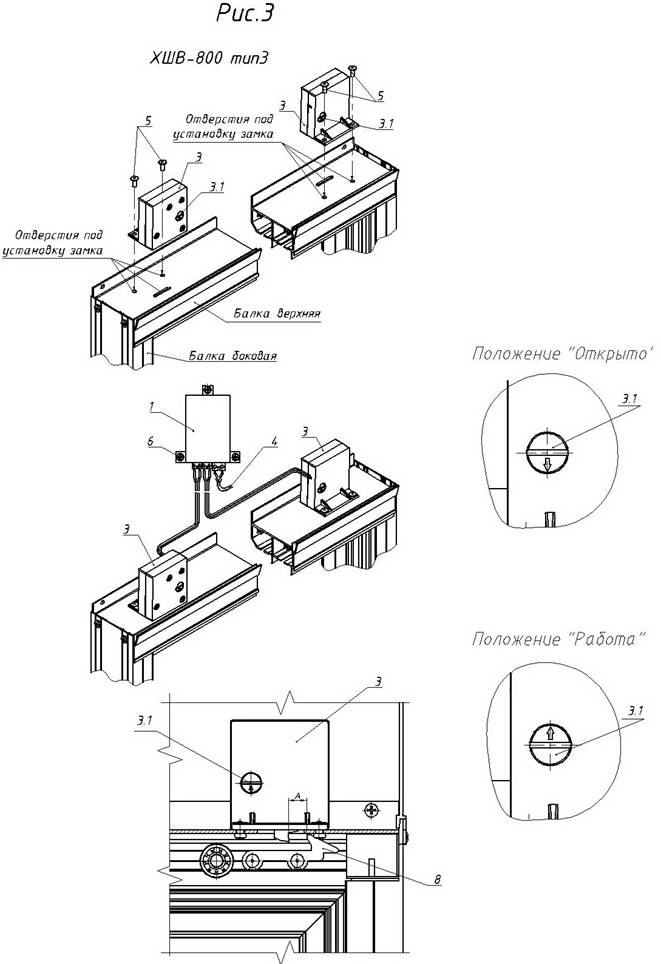

ЗАМОК RDS-2/ХШВ-800 предназначен для установки на холодильник ХШВ-800 тип3 (см. Рис.3).

ЗАМОК может находиться в одном из двух состояний (перевод ЗАМКА из одного состояния в другое производится путем механической блокировки/разблокировки запирающего механизма защелки):

1. Состояние «РАБОТА».

В данном состоянии ЗАМОК заперт, и отпирание ЗАМКА осуществляется по радиоканалу с помощью брелока на время 5 секунд. Принцип работы ЗАМКА в состоянии «РАБОТА» см. в Инструкции пользователя.

2. Состояние «ОТКРЫТО».

В данном состоянии ЗАМОК остается незапертым вне зависимости от наличия питающего напряжения и подачи команд брелоком. Состояние «ОТКРЫТО» служит для отключения запирания ЗАМКА в случае необходимости (транспортировка холодильника, вывод холодильника из эксплуатации, поломка ЗАМКА, отсутствие электричества и т. п.).

Установка ЗАМКА должна производиться сертифицированным специалистом.

Элементы ЗАМКА монтируются на шасси холодильника с соблюдением необходимых требований техники безопасности и в соответствии с инструкциями производителя работ.

Комплектность замка

Блок управления RD-2 (RD-3) – 1 шт. Брелок T1-10 или T1-20 или T2-10 (цвет и лого уточняются при заказе) – 1 шт. Электромагнитная защелка SL/ХШВ-800 (с проводом L=850мм и малым разъемом) – 2 шт. Сетевой кабель PC/L500 (L=500мм) с большим разъемом – 1 шт. Вытяжная заклепка алюминиевая 4х10 – 4 шт. Саморез сверлоконечный для тонких пластин 4,2х13 (JPMT13) – 3 шт. Инструкция пользователя

Установка электромагнитных защелок

Вскрыть лайтбокс холодильника (снять любую из пластиковых боковин лайтбокса, выкрутив 2 самореза сверху, и выдвинуть в сторону пленочную панель) см. Рис.1. Убедиться в наличии заводской подготовки холодильника под установку ЗАМКА см. Рис.3:

a. На краях верхней балки должны быть отверстия под установку замка.

b. На верхних наружных углах дверей должны быть установлены зацепы (поз.8).

Закрепить каждую из 2-х защелок (поз.3) на верхней балке двумя заклепками (поз.5). Заблокировать защелки в открытом состоянии (см. Рис.3), повернув отверткой фиксатор защелки поз.3.1 в положение «ОТКРЫТО» (стрелкой вниз).

Установка блока управления

Блок управления следует установить разъемами вниз, чтобы предотвратить затекание воды вовнутрь.

Установить блок управления (поз.1) на электромонтажной панели в лайтбоксе холодильника, закрепить саморезами (поз.6) и выполнить подключения:

a.  Разделать конец сетевого кабеля (поз.4) и подключить его к однофазной питающей сети 220В переменного тока (после выключателя питающей сети холодильника) с соблюдением требований электробезопасности.

b.  Вставить в блок управления большой разъем сетевого кабеля и два малых разъема с проводами от защелок.

Для увеличения дальности управления замком по радиоканалу расправить выходящий из блока управления антенный провод. Не подключать и не заземлять антенный провод.

Ввод ЗАМКА в эксплуатацию.

До ввода в эксплуатацию ЗАМОК находится в состоянии «ОТКРЫТО» (в данном состоянии ЗАМОК остается незапертым вне зависимости от наличия питающего напряжения и подачи команд брелоком).

1.  Подать питание на холодильник и запрограммировать, в случае необходимости, новый брелок в память ЗАМКА (см. раздел «Программирование брелоков»).

2.  Перевести ЗАМОК в состояние «РАБОТА» (см. Рис.3), повернув отверткой фиксатор защелки (поз.3.1) в положение «РАБОТА» (стрелкой вверх).

3.  Проверить работу ЗАМКА от брелока (см. Инструкцию пользователя).

4.  Проверить наличие люфта в зацеплении запорного элемента защелки с зацепом (поз.8). Для надежной работы ЗАМКА должен быть обеспечен свободный ход двери в запертом состоянии не менее 3 мм (размер А на Рис.3).

Наиболее вероятной причиной отсутствия достаточного свободного хода двери является перекос корпуса холодильника (в результате установки холодильника на неровной площадке, двери прилегают к боковинам не равномерно).

Если после установки ЗАМКА холодильник не вводится в эксплуатацию, то следует перевести ЗАМОК в состояние «ОТКРЫТО» (см. Рис.3), повернув отверткой фиксатор защелки (поз.3.1) в положение «ОТКРЫТО» (стрелкой вниз). В данном состоянии ЗАМОК остается незапертым вне зависимости от наличия питающего напряжения и подачи команд брелоком. Состояние «ОТКРЫТО» служит для отключения запирания ЗАМКА в случае необходимости (транспортировка холодильника, вывод холодильника из эксплуатации, поломка ЗАМКА, отсутствие электричества и т. п.).

ВНИМАНИЕ! Перевод ЗАМКА в состояние «ОТКРЫТО» обязателен при выводе холодильника из эксплуатации во избежание случайного запирания в холодильнике человека или животного.

Обслуживание, ремонт и вывод из эксплуатации

ЗАМОК не требует обслуживания за исключением периодической замены батарейки в брелоке (срок службы батарейки зависит от интенсивности эксплуатации и в среднем составляет 6 мес.). Для замены батарейки вскройте корпус брелока и установите новую батарейку типа А23, соблюдая полярность.

Если при нажатии на кнопку брелока звучат серии по 2 сигнала зуммера и защелка при этом не активируется, значит, включается автоматическая защита цепи защелки от перегрузки (проверить цепь защелки на отсутствие короткого замыкания).

При отказе ЗАМКА проверьте исправность блока управления нажатием на малую кнопку мастер-брелока (должны звучать короткие пики зуммера без активации защелки). Если блок управления исправен, то замените брелок (запрограммируйте новый брелок).

При нестабильной работе защелок проверьте свободный ход двери в запертом состоянии - должен быть не менее 3 мм (размер А на Рис.3).

Для аварийного открывания ЗАМКА (в случае отсутствия электричества, поломки ЗАМКА или утери брелока) следует вскрыть лайтбокс холодильника (снять любую из пластиковых боковин лайтбокса, выкрутив 2 самореза сверху, и выдвинуть в сторону пленочную панель, см. Рис.1) и перевести ЗАМОК в состояние «ОТКРЫТО», повернув отверткой фиксатор защелки (поз.3.1) в положение «ОТКРЫТО» (стрелкой вниз) см. Рис.3. В данном состоянии ЗАМОК остается незапертым вне зависимости от наличия питающего напряжения и подачи команд брелоком.

ЗАМОК должен находиться в состоянии «ОТКРЫТО» до полного восстановления нормальной работы холодильника.

При выводе холодильника из эксплуатации (подготовка холодильника к перевозке, холодильник отключен от питающей сети, проводятся ремонтные, профилактические либо загрузочные работы) следует незамедлительно перевести ЗАМОК в состояние «ОТКРЫТО».

ВНИМАНИЕ! Перевод ЗАМКА в состояние «ОТКРЫТО» обязателен при выводе холодильника из эксплуатации во избежание случайного запирания в холодильнике человека или животного.
