SD-880RC16

ИНСТРУКЦИЯ

СОДЕРЖАНИЕ:

Комплектация и технические характеристики модели стр. 2

Описание модели стр.3

Руководство по эксплуатации стр. 4

Установка домофона стр. 5

Схемы подключения стр.5- 6

Устранение обычных неисправностей стр. 6

Комплектация

Видеодомофон

SD-880RC16

Консоль

Комплектующие

Винты, болты и отвертка

Инструкция

Технические характеристики модели

Домофон с функцией селекторной связи

Монитор

Тип видеосигнала

Питание:

Потребление энергии

Габариты

Мелодия вызова

SD-880RC16

Цветной LCD 4”

PAL

AC ~100~240V

10-15Вт

185*137*35мм

динг-донг

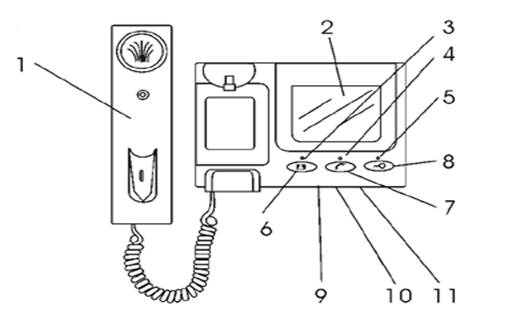

1.  Трубка. Поднимите для связи с Вашим посетителем

2.  Экран монитора (4” цветной LCD-TFT)

3.  Индикатор состояния сети

4.  Индикатор работы (красный загорается в рабочем состоянии)

5.  Индикатор разблокировки замка

6.  Кнопка включения монитора. Нажмите эту кнопку для появления изображения с камеры

7.  Кнопка вызова. Нажмите эту кнопку для осуществления «внутреннего» соединения, когда установлены два или более домофона.

8.  Кнопка разблокировки замка.

9.  Громкость

10.  Яркость

11.  Контраст

! Пожалуйста, обратите внимание, что открытие двери происходит во время работы монитора.

Назначение терминала домофона

R1: Подвод видеоизображения

R2: Заземление

R3: Аудиосигнал

R4: DC+14V

L+: к электромагнитному замку

L-: к электромагнитному замку

Внимание! При подключении монитора переключатель входного сопротивления должен соответствовать положению Off!!

НЕ нашли? Не то? Что вы ищете?

РУКОВОДСТВО ПО ЭКСПЛУОТАЦИИ

При нажатии посетителем кнопки “Вызов” раздается звонок. Одновременно появляется изображение на экране монитора

Поднимите трубку для связи с посетителем, автоматически появится изображение. Положите трубку для завершения связи. Монитор погаснет через 30 секунд.

Изображение автоматически исчезает через 30 секунд после завершения связи.

По окончанию переговоров нажмите кнопку для открытия двери. Повесьте трубку.

Для просмотра информации с камеры на вызывной панели без проведения переговоров нажмите кнопку “Монитор”, и появится изображение с камеры.

Повесьте трубку для выключения

монитора или дождитесь его автоматического выключения через 30 секунд
УСТАНОВКА ДОМОФОНА

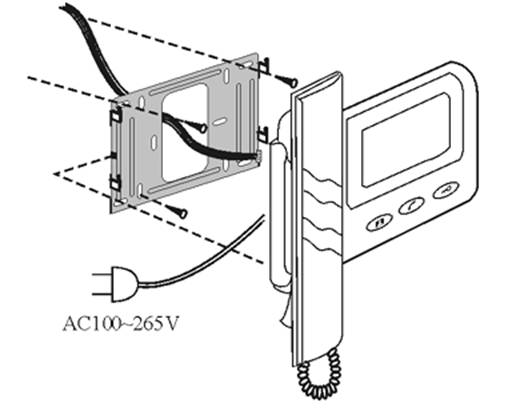

Прикрепите консоль винтами к стене. Подсоедините 4-х жильный провод к клеммам (вводам или выводам) на задней стенке домофона (соблюдайте полярность) Приведите переключатель входного сопротивления на задней панели домофона в положение Off. Прикрепите домофон к консоли. Подсоедините провод трубки к монитору Вставьте штепсельную вилку домофона в розетку AC100-265V

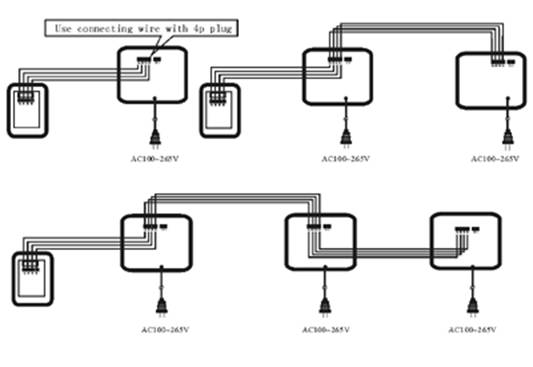

Схема подключения мониторов и вызывной панели

Схема соединения с замком

L+, L - - клеммы для подсоединения электронного замка

RVV2*32/0.2W/1/0м отрежьте часть провода для соединения электронного замка (рекомендуемое максимальное расстояние без усиления сигнала 25 м)

Схема подключения замка

Устранение обычных неисправностей

Отсутствие изображения

1.Проверьте, вставлена ли штепсельная вилка в розетку

2.Проверьте, отрегулирован ли контраст

3. Проверьте по электрической схеме,

правильно ли соединены клеммы.

Отсутствие голоса

1. Проверьте, подсоединена ли трубка.

2. Вытащите штепсельную вилку из розетки и вставьте снова.

3. Проверьте по электрической схеме, правильно ли соединены клеммы.

Изображение не исчезает

1.Вытащите штепсельную вилку из розетки и вставьте снова.

2.Снимите трубку и снова повесьте.

Искажение изображения

Проверьте вокруг наличие помех (высокое напряжение, электрическое

оборудование и т. д.).
