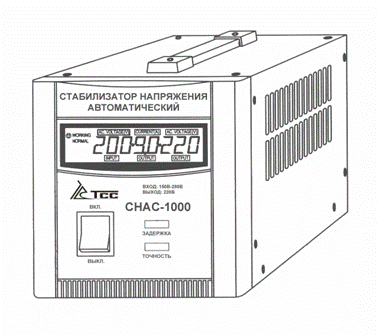

Стабилизатор напряжения автоматический СНАС-500,СНАС-1000, СНАС-1500,СНАС-2000



Стабилизатор напряжения

автоматический

СНАС-500,СНАС-1000,

СНАС-1500,СНАС-2000,



Технический паспорт

и инструкция по эксплуатации

Внимание!

Перед работой со стабилизатором внимательно ознакомьтесь с содержанием данного документа.

1.  НАЗНАЧЕНИЕ

Однофазный стабилизатор напряжения СНАС предназначен для поддержания напряжения нагрузки на уровне 220 В ±3℅ (110 В ±3℅) при значительных отклонениях напряжения электрической сети от номинального.

Стабилизатор рекомендуется для питания компьютеров, осве­тительных и нагревательных приборов, медицинского оборудования, кассовых аппаратов, лабораторных приборов, те­левизоров, холодильников и других приборов.

2.  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	Вход	Выход	Предохранитель
напряжение, В	частота, Гц	напряжение, В	частота, Гц	мощность, ВА	ток, А	диапазон
СНАС-500	140-250	50/60	220-230 ±1% ±3%	50-60	500	2,3	5А
СНАС-1000	1000	4,5	8А
СНАС-1500	1500	6,8	10А
СНАС-2000	2000	9,1	15А

Все реакции 5-120 секунд.

Порог срабатывания схемы защиты от высокого напряжения – 255В.

Порог срабатывания схемы защиты от перегрева – 120° С.

Порог срабатывания схемы от низкого напряжения – 140В.

ВНИМАНИЕ!!!

-  Избегайте перегрузок стабилизатора. Не используйте его для стабилизации напряжения оборудования мощностью, превышающей максимальное значение;

-  При подключении стабилизатора к любому устройству со встроенным двигателем помните, что стартовая мощность прибора обычно в несколько раз превышает номинальную, убедитесь, что стартовая мощность всех подключенных устройств не превышает выходной мощности стабилизатора, для цветных телевизоров она в два раза больше номинальной;

-  Убедитесь, сто стабилизатор и подключаемое устройство согласуется по частоте и величине выходного напряжения;

-  Убедитесь, величина напряжения источника питания находится в интервале входного напряжения стабилизатора;

-  Убедитесь, что стабилизатор надежно заземлен.

холодильник

телевизор

7.  СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Стабилизатор напряжения СНАС_______ соответствует ГОСТ Р МЭК , ГОСТ Р 51318.14.1-99 и признан годным для эксплуатации.

Стабилизатор напряжения имеет «Сертификат соответствия Госстандарта России».

Дата выпуска_______________

Представитель ОТК ___________________ штамп ОТК

ИЗГОТОВИТЕЛЬ

компаний ТСС», Россия, Московская область, г. Королев,

пос. Текстильщики, ул. Фабричная, д. 10

ТОРГОВО-СЕРВИСНЫЙ ЦЕНТР

компаний ТСС», Россия, г. Москва, 1-ый Рижский пер., д. 2-а,

тел. (0

-

заполняется при поставке на экспорт

Руководитель Заказчик

предприятия (при наличии)

м. п._________________ _________________ м. п. _________________ ______________________

личная подпись расшифровка подписи личная подпись расшифровка подписи

__________________ _________________

число, месяц, год число, месяц, год

____________________________________________________________________________________

Уважаемый покупатель!

Предприятие-изготовитель выражает Вам признательность за то, что Вы приобрели наш стабилизатор, мы уверены, что он будет удовлетворять всем Вашим требованиям.

Мы с благодарностью примем Ваши предложения и замечания по работе нашего изделия, так как уделяем большое внимание повышению качества и эксплуатационных характеристик.

Со всеми возникшими вопросами по подключению и эксплуатации стабилизатора мы рекомендуем обращаться в наш сервисный центр.

3.  ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЯ

3.1 Лицевая панель

Функциональное назначение переключателей и индикаторов:

- задержка - Стабилизатор имеет функцию задержки подачи выходного напряжения. При работе стабилизатора в нормальном режиме, время задержки меньше 6 секунд. При нажатии переключателя задержки время задержки составляет 120секунд.

- точность - может быть задана точность стабилизации. При нажатии на переключатель стабилизации можно задать точность 1% или 3%.

Предустановленная точность: 1%.

Когда дисплей показывает «Prec. L» - выбрана точность 3%,

«Prec. Н» - выбрана точность 1%.



Когда стабилизатор работает в нормальном режиме – функциональный дисплей отображает эти символы и слова.

Стабилизатор имеет несколько защитных функций: защиту от высокого напряжения и защиту от перегрузки.

Защитные функции автоматически выключают стабилизатор и выдают звуковое предупреждение. При этом на дисплее появляются эти символы. Необходимо перезагрузить стабилизатор после срабатывания защиты от перегрева или от перегрузки.

Выходная мощность стабилизатора изменяется в соответствии с кривой, приведенной ниже.

При перегрузке выходное напряжение изменяется со временем, согласно приведенной ниже кривой

3.2  Задняя стенка



4.  МЕРЫ БЕЗОПАСНОСТИ

Запрещается:

-  разбирать стабилизатор, находящийся под напряжением питающей сети;

-  включать в сеть и эксплуатировать незаземленный стабилиза­тор;

-  закрывать чем - либо вентиляционные отверстия в кожухе стабилизатора;

-  при подключении к сети с заземленной нейтралью использо­вать один и тот же провод одновременно для заземления и в качестве нулевого провода питания стабилизатора;

-  эксплуатировать стабилизатор при наличии деформации дета­лей корпуса, приводящих к их соприкосновению с токоведущими и подвижными частями;

-  эксплуатировать стабилизатор при нечеткой работе выключателя, появле­нии дыма или запаха, характерного для горящей изоляции;

-  продолжительная работа стабилизатора без присмотра обслуживающего персонала;

-  установка стабилизатора вблизи воды (на кухне и т. д.);

-  эксплуатация стабилизатора в режиме максимальной мощ­ности в течение длительного времени.

5.  ПРАВИЛА ТРАНСПОРТИРОВКИ, ХРАНЕНИЯ И ЭКСПЛУАТАЦИИ

Допускается транспортирование стабилизатора при температуре от -50 до +50 0С любым видом транспорта при условии защиты от механических повреждений и атмосферных осадков.

Стабилизатор должен храниться в закрытом помещении при температуре воздуха от минус 30 до +40 °С. В помещении для хранения не должно быть пыли, паров кислот и щелочей, вызывающих коррозию.

Эксплуатировать стабилизатор необходимо в проветриваемом помещении при температуре воздуха от +5 до +35 0С при относи­тельной влажности воздуха не более 80% (при 250 С), при этом не допускается его эксплуатация во взрывоопасных помещениях, в помещениях с химически активной средой, содержащей токопроводящей и абразивной пыли.

6.  ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок – 12 месяцев со дня продажи.

В течение гарантийного срока владелец имеет право на бесплатный ремонт стабилизатора по неисправностям, являющимся следствием производственных дефектов.

Без предъявления гарантийного талона или при отсутствии на талоне штампа продавца и даты продажи претензии не принимаются и гарантийный ремонт не производится.

Стабилизатор не подлежит гарантийному ремонту в случае:

— механического повреждения органов управления и контроля,

— нарушения правил хранения или эксплуатации,

— вскрытия или ремонта стабилизатора не уполномоченными на это лицами.
