Задания для контрольной работы и методические рекомендации по ее выполнению по дисциплине: Электротехника и электроника

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

АСТРАХАНСКОЙ ОБЛАСТИ СРЕДНЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«АСТРАХАНСКИЙ ГОСУДАРСТВЕННЫЙ КОЛЛЕДЖ ПРОФЕССИОНАЛЬНЫХ ТЕХНОЛОГИЙ»

ЗАДАНИЯ ДЛЯ КОНТРОЛЬНОЙ РАБОТЫ и

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ЕЕ ВЫПОЛНЕНИЮ

по дисциплине: Электротехника и электроника

для студентов заочной формы обучения

по специальности 190701 Организация перевозок и управление

на транспорте (по видам) (автомобильный транспорт)

2012

Рассмотрено на заседании МК преподавателей общепрофессиональных дисциплин и профессиональных модулей специальностей технического профиля

Протокол № ___ от «__» ______ 2012 г.

Председатель МК __________

Составил ______________

УТВЕРЖДАЮ

Заведующий отделом по организации и контролю методической работы

__________

«___» ________ 2012 г.

Введение.

Контрольная работа разработана по дисциплине Электротехника и электроника для специальность 190701 Организация перевозок и управление на транспорте

Электротехника и электроника - дисциплина, объединяющая знания о двух взаимосвязанных отраслях науки и техники: электротехники и электроники. Объединение двух дисциплин позволяет глубже понять их взаимосвязь и более грамотно использовать изучаемые в электротехнике физические основы электромагнитных явлений и методы расчета цепей при анализе и синтезе схем электроники, в которых используются как линейные, так, и нелинейные электронные приборы и компоненты. Объединение двух дисциплин в одну позволяет ориентировать даваемый в рамках электроники материал на конкретное применение в решении тех задач, которые ставятся в рамках электроники.

НЕ нашли? Не то? Что вы ищете?

Электротехника-отрасль науки техники, связанная с получением, преобразованием и использованием электрической энергии в практической деятельности человека, охватывающая вопросы применение электромагнитных явлений в различных отраслях промышленности и быту.

Электроника-отрасль науки и техники, связанная с созданием и описанием физических принципов работы новых приборов и устройств или электронных схем на их основе.

Студент должен знать:

методы расчета и измерения основных параметров электрических, магнитных и электронных цепей;

компоненты автомобильных электронных устройств;

методы электрических измерений;

устройство и принцип действия электрический машин.

Студент должен уметь:

пользоваться электрическими приборами;

производить проверку электронных и электрических элементов автомобиля;

производить подбор элементов электрических цепей и электронных схем.

Требования к оформлению, выполнению контрольных работ.

Контрольные работы выполняются:

- в рукописном варианте для студентов, обучающихся по учебным планам, разработанным в соответствии с ГОС 2-го поколения (для студентов 5-го и 6-го курсов);

- в электронном варианте для студентов для студентов, обучающихся по учебным планам, разработанным в соответствии с ФГОС 3-го поколения (для студентов1-го и и 2-го курсов).

Контрольная работа, выполненная в рукописном варианте, оформляется студентом аккуратно, разборчиво, в тетради 12-ти, 18-ти листов. На первой странице записываются вариант контрольной работы и вопросы задания, на следующей странице проставляется номер вопроса и выполняется ответ на вопрос или решение задачи, ответы на последующие вопросы начинаются с новой страницы. На последней странице делается заголовок «Список литературы» и оформляется список литературы. Титульный лист контрольной работы, выполненный в рукописном варианте, оформляется в соответствии с Приложением №1 Положения о выполнении и оформлении контрольных работ на заочном отделении (см. на сайте колледжа) на листе белой бумаге и прикрепляется к обложке тетради (приклеивается, прикрепляется степлером).

Электронная контрольная работа выполняется на компьютере. Объем работы в печатной форме 4-5 страниц (включая титульный лист и список литературы) текста формата А-4, шрифт Times New Roman, 14 пт; интервал - одинарный. Поля: левое, верхнее, нижнее – 20 мм, правое -15 мм. Все чертежи, графики, рисунки и таблицы должны быть подписаны. Титульный лист для электронного варианта контрольной работы оформляется в соответствии с Приложением №2 Положения о выполнении и оформлении контрольных работ на заочном отделении (см. на сайте колледжа)

Рекомендации к выполнению контрольной работы

Контрольная работа состоит из 10-ти вариантов. Вариант контрольной работы соответствует последней цифре шифра студента (увеличится, уменьшится, не изменяется) (номер студенческого билета), если шифр заканчивается на цифру «0», то выполняется 10-ый вариант.

Контрольная работа состоит из двух вопросов:

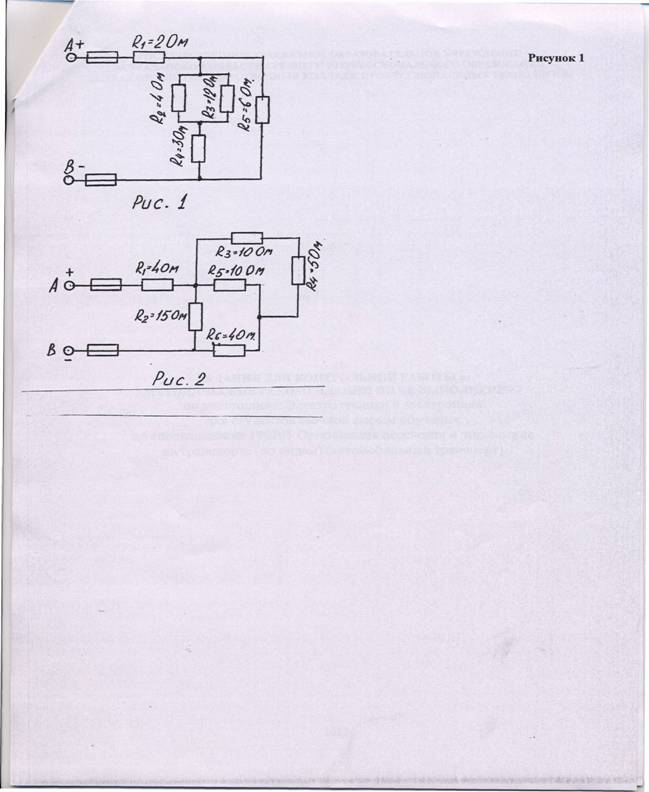

-первый вопрос-задача по разделу электротехника. Условия задачи для всех вариантов одинаковые. Данные для решения задачи берутся по таблице №1 и рисунку №1.

-второй вопрос по разделу электроника, требует теоретического выполнения.

Вариант 1

1. Задача

Цепь постоянного тока содержит несколько резисторов, соединенных смешано. Всегда индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует это напряжение. Например, через резистор R3 проходит ток I3 и на нем действует напряжение U3. Определить мощность, потребляемую всей цепью за 8 часов работы. Пояснить с помощью логических рассуждений характер изменения электрической величины (увеличится, уменьшится, не изменится), заданной в таблице, если один из резисторов замкнуть накоротко или выключить из схемы. Напряжение Uaв считать неизменным.
