Устройство комплектное (станция) управления КУ(С)У-ОК
взрывозащищенного исполнения на напряжение 1140/660В
с одним отходящим присоединением
г. Малая Вишера
Назначение
Комплектное устройство (станция) управления КУ(С)У-ОК предназначено для дистанционного управления и защиты электроприемника, эксплуатируемого в угольных шахтах опасных по газу (метану) и угольной пыли и получающего питание от трехфазной сети переменного тока частотой 50Гц с изолированной нейтралью и линейным напряжением 1140, 660В.
КУ(С)У-ОК изготовлено в климатическом исполнении У, категории размещения 5 по ГОСТ и ГОСТ 15543.1-89, с исполнением по взрывозащите PB Exdia1 согласно ГОСТ Р 51330.0-99 и степенью защиты оболочки IP 54 по ГОСТ , ГОСТ .
Описание конструкции

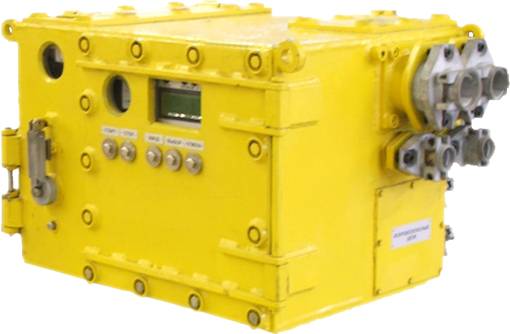

Комплектное устройство состоит из взрывонепроницаемого корпуса, разделенного взрывонепроницаемыми стальными перегородками на четыре отделения: отделение ввода и вывода, аппаратное отделение и отделение разъединителя-переключателя. Все отделения закрываются крышками на болтах. Крышки отделений разъединителя-переключателя и аппаратного снабжены поворотными петлями и крепятся к корпусу невыпадающими болтами.
Для подсоединения комплектного устройства к сети и нагрузке, отделения ввода и вывода имеют силовые кабельные вводы, которые крепятся к корпусу с помощью фланца и при необходимости могут демонтироваться для замены на кабельные вводы под заливку компаундом. Во вводном отделении имеется еще один дополнительный силовой кабельный ввод для транзитного подключения других электроприемников. Подсоединение силового кабеля к шпилькам проходных изоляторов (М16) осуществляется через держатели, в которых жилы кабеля зажимаются прижимными планками. Отделение выводов разбито на две части, в одной из которых расположены шпильки силового вывода, в другой шпильки (М6) для подключения внешних однофазных потребителей на 36В и 127В, шпильки внешних датчиков, звукового сигнала, линии интерфейса RS-485 и CAN. Шпильки искробезопасных цепей защищаются специальным стальным экраном. Для подключения малоточных цепей имеется пять кабельных вводов.
В отделении разъединителя-переключателя установлен трехфазный реверсивный разъединитель - переключатель с блокировочным механизмом.
В аппаратном отделении располагаются вакуумный контактор типа КВТ-1,14-400У3-1 с электромагнитным приводом на номинальный ток 400А и номинальным переменным напряжением цепи управления 110В, устройства защитного отключения (реле утечки) цепей внешних потребителей, искробезопасные барьеры цепей управления, линии интерфейса RS-485 и CAN, блок низковольтного питания, позволяющий использовать комплектное устройство с неизменными максимальными значениями потребляемого и нагрузочного токов при разных значениях линейного напряжения сети – 660В или 1140В, модуль управления и защиты с жидкокристаллическим индикатором (ЖКИ) и светодиодами для контроля наличия напряжения по фазам и контроля состояния линии нагрузки (рабочее, аварийное). На крышке этого отделения расположены пять кнопок - три кнопки для работы с меню модуля управления и защиты, отображаемом на ЖКИ, кнопка «ПУСК» и кнопка «СТОП» для подключения и отключения нагрузки. Кроме окна для ЖКИ, на крышке имеется окно вольтметра контроля линейного напряжения сети.
На лицевой стороне комплектного устройства также располагается рукоятка управления разъединителем с кнопкой блокировки и окно амперметра контроля тока фазы сети.
На крышке отделения разъединителя - переключателя имеются три оконца для визуальной проверки положения его контактных ножей.
Для транспортировки к корпусу устройства крепятся съемные лыжи.
Основные параметры
Номинальное линейное напряжение, кВ | 1,14 (0,66) |
Номинальный ток главной цепи, А | 400 |
Номинальный ток транзитного ввода, А | 150 |
Число силовых вводов (один транзитный) | 2 |
Число силовых выводов | 1 |
Номинальная мощность однофазных внешних потребителей, ВА | |
- напряжением 127 В | 400 |
- напряжением 36 В | 200 |
Исполнение по взрывозащите | РВ ExdiaI |
Степень защиты оболочки | IР54 |
Режим работы | Продолжительный, прерывисто продолжительный, повторно-кратковременный, кратковременный |
Охлаждение | естественная конвекция |
Масса, кг | 380 |

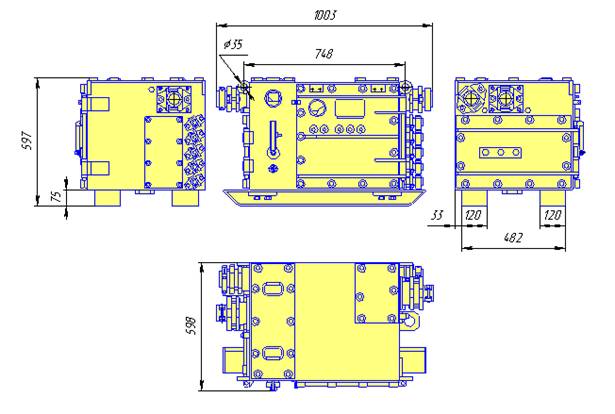

Габаритные размеры
Модуль управления и защиты
Модуль управления и защиты выполнен в блочном варианте и подсоединяется к общей схеме разъемами. Он обеспечивает интерфейс пользователя между комплектным устройством и человеком, согласовывает работу защит нагрузки, записывает параметры срабатывания защит и состояние комплектного устройства в целом. Отображение информации по отходящей линии (величина тока, напряжения, потребляемая мощность) осуществляется на жидкокристаллическом индикаторе. Информация о срабатывании защиты (дата, время, параметры срабатывания) заносятся в журнал и при необходимости могут быть выведены на экран ЖКИ, либо считаны по линии интерфейса RS-485, которая также может использоваться и для удаленного управления комплектным устройством персонального компьютера верхнего уровня.
Система управления позволяет использовать комплектное устройство для управления и защиты не только одного электроприемника, но и при объединении с аналогичными устройствами в единую информационную сеть, построенную на основе протокола CAN, используя принцип взаимодействия между отдельными КУ(С)У - ОК «ведущий-ведомый», создавать гибкоконфигурируемую энергосистему, обеспечивающую работу и защиту целого угледобывающего комплекса, электроприемники которого работают по определенному алгоритму.
Модуль управления и защиты обеспечивает различные виды управления: местное, дистанционное. При этом включение контактора возможно только от выбранного вида управления, а отключение обеспечивается любой кнопкой «Стоп». Для исключения возможности несанкционированного вмешательства в параметры настройки отходящей линии нагрузки и искажения данных о причинах аварийных ситуаций предусмотрен многоуровневый парольный доступ к меню.

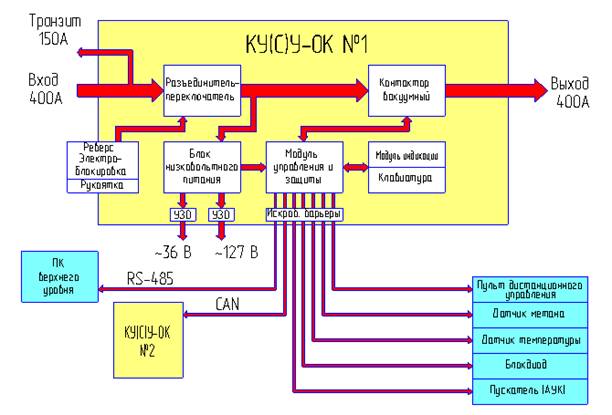

Функциональная схема
Блокировки
Механическая и электрическая блокировки комплектного устройства обеспечивают:
-включение только при закрытой крышке аппаратного отделения;
-блокировку ручки включения разъединителя-переключателя в отключенном положении при открытой крышке аппаратного отделения;
-блокировку аппаратной крышки в закрытом состоянии при включенном разъединителе-переключателе;
-отключение при повороте ручки разъединителя под нагрузкой;
-ограничение поворота ручки разъединителя в выбранном секторе работы - «работа» или «реверс»;
-блокировку включения при сопротивлении изоляции силовой цепи менее
100 кОм;
-блокировку включения при сопротивлении цепи заземления более
50 Ом.
Защиты
Комплектное устройство обеспечивает отключение отходящей линии при:
-междуфазных коротких замыканиях;
-неполнофазных режимах работы;
-симметричных перегрузках;
-снижении напряжения сети ниже 85% и выше 110% от номинального значения;
-увеличении сопротивления цепи заземления свыше 50 Ом;
-потере управляемости дистанционного управления;
-потере и восстановлении напряжения сети;
-повышенном содержании метана;
-повышенной температуре электроприемника;
Защита КУ(С)У-ОК не допускает самовключение устройства при повышении напряжения сети до 1,5Uном.
Возможные исполнения
По техническим требованиям заказчика возможна модификация комплектного устройства под конкретные условия эксплуатации.
