Изделие произведено в соответствии со стандартом 2000/14/CE, процедура I приложение VI.
Измеренный уровень звуковой мощности 104,2 [дБ(A)] и гарантированный уровень звуковой мощности 108 [дБ(A)] на соответствующем оборудовании.
ИЗМЕРЕНИЕ ВИБРАЦИИ
Изделие было испытано на уровень вибрации, передаваемой на руки, согласно дополнению D prEN500-4:2001
Уровень вибрации, передаваемой на руки составляет 12 м/с2
Испытание виброплиты проводилось на покрытии типа “макадам”, изготовленного из неочищенного щебеня и гравия, со средним диаметром 16 мм (с компонентами, диаметр которых от 10 до 20 мм).
ИЗОБРАЖЕНИЕ В РАЗОБРАННОМ ВИДЕ

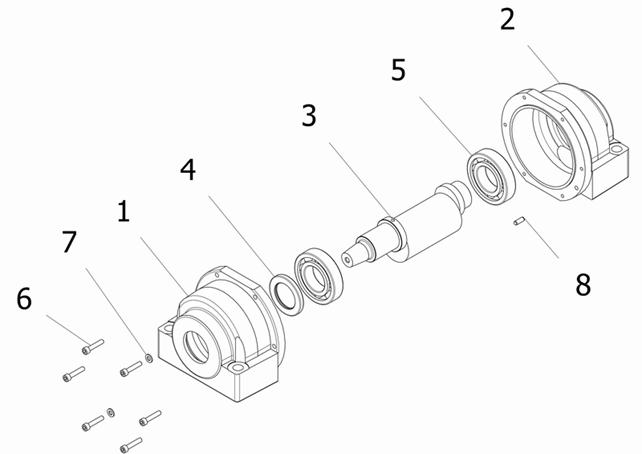

ВОЗБУДИТЕЛЬ CB1450
№ | КОД | НАИМЕНОВАНИЕ | К-ВО |
1 | 560428 | КРЫШКА ВОЗБУДИТЕЛЯ CP6/7/9 | 1 |
2 | 560427 | КРЫШКА ВОЗБУДИТЕЛЯ CP6/7/9 | 1 |
3 | 560432 | ВАЛ ВОЗБУДИТЕЛЯ CP7/9 - CDB1450 | 1 |
4 | 131760 | ДВОЙНОЕ МАНЖЕТНОЕ УПЛОТНЕНИЕ 40x62x7 | 1 |
5 | 151969 | РОЛИКОВЫЙ ПОДШИПНИК NJ 208 E. TVP2.C4 | 2 |
6 | 151302 | ВИНТ TCEI M 6xUNI 5931 | 6 |
7 | 151198 | ШАЙБА M 6 UNI 6592 ZN | 2 |
8 | 152273 | ШТИФТОВЫЙ УПОР D6x16 | 1 |
--- | 182126 | МАСЛО SAE 75W90 | 0,2 Л |
ОПОРНАЯ ПЛИТА CB1450
ОПОРНАЯ ПЛИТА CB1450
№ | КОД | НАИМЕНОВАНИЕ | К-ВО |
1 | 560471 | ОПОРНАЯ ПЛИТА CDB 1450 | 1 |
2 | 560472 | ВОЗБУДИТЕЛЬ CP7/9 - CDB 1450 | 1 |
3 | 131998 | АМОРТИЗАТОР MF D 50X50 M10X25 50-55 SH | 4 |
4 | 151951 | ВИНТ TCEI M14xUNI 5931 | 4 |
5 | 151092 | КОНУСНАЯ ШАЙБА | 4 |
6 | 560239 | ВИНТ | 1 |
7 | 560267 | ШАЙБА СЦЕПЛЕНИЯ. 28X8.5 SP.5 ZN | 1 |
8 | 151207 | ПРУЖИННАЯ ШАЙБА M 8 UNI 1751 | 1 |
9 | 560446 | МУФТА ВОЗБУДИТЕЛЯ CBD 1450 | 1 |
10 | 152284 | ВИНТ FLG D S/T M10X20 8.8 ZN | 2 |

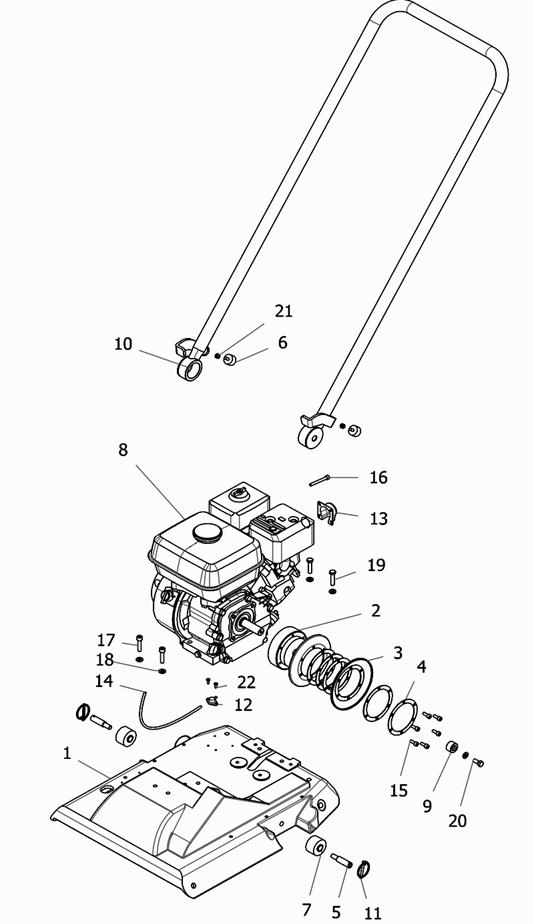

ОПОРА ДВИГАТЕЛЯ CB1450
ОПОРА ДВИГАТЕЛЯ CB1450
№ | КОД | НАИМЕНОВАНИЕ | К-ВО |
1 | 560021 | ОПОРА ДВИГАТЕЛЯ CBD1450 | 1 |
2 | 152262 | ЦЕНТРОБЕЖНОЕ СЦЕПЛЕНИЕ 19,05 X CBH1450 | 1 |
3 | 560442 | ОПОРНЫЙ ДИСК СЦЕПЛЕНИЯ D142 | 2 |
4 | 560443 | ИЗМЕРИТЕЛЬ СЦЕПЛЕНИЯ D98 | 5 |
5 | 560468 | ВИНТ | 2 |
6 | 131999 | АМОРТИЗАТОР MF D25X15 M6X18 60 SH | 2 |
7 | 560333 | АМОРТИЗАТОР D.43 60SH | 2 |
8 | 181129 | ДВИГАТЕЛЬ HONDA GX 160 K1 QX4 | 1 |
8 | 181217 | ДВИГАТЕЛЬ ROBIN SUBARU EX 17OD50060 | 1 |
9 | 560502 | КОРПУС ОСИ СЦЕПЛЕНИЯ ZN | 1 |
10 | 560051 | РУЧКА | 1 |
11 | 152274 | ШТИФТ мм4,5x35x23 | 2 |
12 | 131692 | ДВУХПОЗИЦИОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ | 1 |
13 | 131711 | ДЕФЛЕКТОР ЧЁРНЫЙ | 1 |
14 | 132255 | ЭЛЕКТРИЧЕСКИЙ КАБЕЛЬ | 1 |
15 | 151301 | ВИНТ TCEI M 6xUNI 5931 ZN | 6 |
16 | 152116 | ВИНТ TCEI M 6xUNI 5931 ZN | 1 |
17 | 152278 | ВИНТ TCEI M 8xUNI 5931 ZN | 2 |
18 | 151807 | КОНТАКТНАЯ ШАЙБА 8(8.2x18x1.4)ZN | 5 |
19 | 151311 | ВИНТ TE M 8x35 8.8 UNI 5739 ZN | 2 |
20 | 151309 | ВИНТ TE 5/16-24x3/4" 8.8 UNF | 1 |
21 | 151003 | ГАЙКА M6 UNI 5588 ZN | 2 |
22 | 152290 | ВИНТ AUT. TCC 4,2x13 UNI 6 | 2 |
ВИБРОПЛИТА CB1450
ВИБРОПЛИТА CB1450
№ | КОД | НАИМЕНОВАНИЕ | К-ВО |
1 | ----- | ОПОРНАЯ ПЛИТА С ВОЗБУДИТЕЛЕМ ДЛЯ CBD1450 | 1 |
2 | ----- | ОПОРА ДВИГАТЕЛЯ С ДВИГАТЕЛЕМ ДЛЯ CBH1450 | 1 |
2 | ----- | ОПОРА ДВИГАТЕЛЯ С ДВИГАТЕЛЕМ ДЛЯ CBR1450 | 1 |
3 | 132055 | КЛИНОВОЙ РЕМЕНЬ HFX SEZ. XPA 832 | 1 |
4 | 151836 | ВИНТ TE M10x20 8.8 UNI 5739 ZN | 4 |
5 | 560477 | КРЫШКА ДВИГАТЕЛЯ CBH 1450 | 1 |
6 | 560441 | БАЛКА ЗАЩИТЫ ОТ ПЕРЕВОРАЧИВАНИЯ CBH 1450 | 1 |
7 | 151395 | ВИНТ TCEI M 8xUNI 5931 ZN | 6 |
8 | 151207 | ПРУЖИННАЯ ШАЙБА (ГРОВЕР) M 8 UNI 1751 | 6 |
9 | 151814 | КОНТАКТНАЯ ШАЙБА 10(10.2x22x1.6)ZN | 4 |
10 | 151310 | ВИНТ TE M 8x16 8.8 UNI 5739 ZN | 2 |
11 | 151807 | КОНТАКТНАЯ ШАЙБА 8(8.2x18x1.4)ZN | 2 |
12 | 151856 | ВИНТ TE M10x25 8.8 UNI 5739 ZN | 2 |
13 | 132145 | СТАЛЬНАЯ ПЛИТА CE 55X70 | 1 |
14 | 132265 | НЕБОЛЬШАЯ НАКЛЕЙКА BATMATIC | 2 |
15 | 132263 | НАКЛЕЙКА CB1450 | 2 |
16 | 132260 | НАКЛЕЙКА PROTECTIVE HEAR (средства защиты ушей) | 1 |
17 | 151791 | КОНТАКТНАЯ ШАЙБА10(10.2x22x1.6) | 2 |
18 | 132189 | НАКЛЕЙКА HOOK (крюк) | 1 |
19 | 132285 | НАКЛЕЙКА 108 db | 1 |
20 | 132261 | НАКЛЕЙКА FUEL (топливо) | 1 |
21 | 530419 | КОЛЕСО В СБОРЕ CR 11-12 | 2 |
ВОДЯНОЙ БАК CB1450
|
