Светильники (стр. 15 )

Все символы должны быть выполнены в пропорции согласно требованиям МЭК 60416.

Рисунок 1 — Символы

1 — кабели ввода; 2 — монтажные провода светильника

Рисунок 2 — Клеммная колодка для испытания установки светильников с монтажными концами

Рисунок 3 исключен.

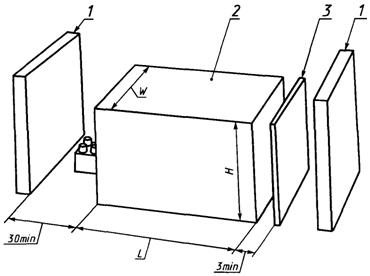

1 — воспламеняемый материал; 2 — ПРА; 3 — экран

Рисунок 4 — Иллюстрация требований 4.15

Рисунок 5 исключен.

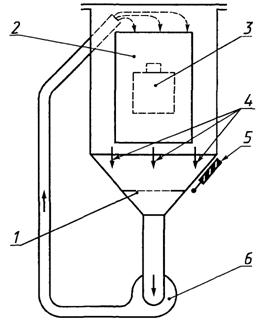

1 — защитный экран; 2 — стеклянное окно; 3 — испытуемый светильник; 4 — поток порошкообразного талька; 5 — вибратор; 6 — циркуляционный насос

Рисунок 6 — Установка для проверки защиты от попадания пыли

R = 200 мм или кратно 200 мм

Размер	Тип светильника
Дождезащищенные	Брызгозащищенные
Половина угла качания	±60°	±180°
Отверстия внутри половины угла	±90°

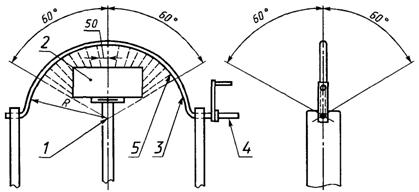

1 — вращающаяся платформа; 2 — светильник; 3 — труба минимальным внутренним диаметром 15 мм; 4 — подача воды; 5 — отверстия диаметром 0,4 мм в трубе

Рисунок 7 — Установка для проверки степени защиты светильника от дождя и брызг

D' = 6,3 мм для испытания по пункту 9.2.6 (вторая цифра в обозначении степени защиты 5).

D' = 12,5 мм для испытания по пункту 9.2.7 (вторая цифра в обозначении степени защиты 5)

Насадка (дет. 1)

1 — насадка; 2 — манометр; 3 — шланг

Рисунок 8 — Насадка для испытания струей

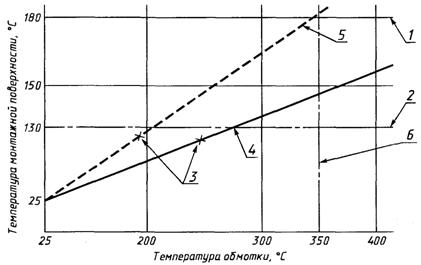

1 — линия, соответствующая предельному значению температуры монтажной поверхности при повреждении обмотки; 2 — линия, соответствующая предельному значению температуры монтажной поверхности в аномальном режиме работы при напряжении 1,1 нормируемого (см. 12.6.1а); 3 — точки измерения при напряжении 1,1 нормируемого (см. 12.6.1b); 4 — прямая, проведенная через точку измерения и точку 25 °С, свидетельствует о соответствии светильника требованию, т. к. при ее продолжении до пересечения с линией 6, определяющей температуру обмотки 350 °С, она не пересекает линию 1, относящуюся к температуре монтажной поверхности 180 °С; 5 — прямая, проведенная через две точки измерения, которая свидетельствует о несоответствии светильника требованию, т. к. при ее продолжении до пересечения с линией 6, определяющей температуру обмотки 350 °С, она пересекает линию 1, относящуюся к температуре монтажной поверхности 180 °С; 6 — линия, соответствующая предельно допустимому значению температуры обмотки при ее повреждении

Рисунок 9 — Соотношение между температурами обмотки и монтажной поверхности

1 — стальной шарик; 2 — образец

Рисунок 10 — Устройство для вдавливания шарика

1 — электрод; 2 — образец; 3 — слегка скругленная кромка

Рисунок 11 — Размеры и расположение электродов при проверке устойчивости материалов к токам поверхностного разряда

Контактные зажимы без прижимной пластины	Контактные зажимы с прижимной пластиной
D — диаметр гнезда жилы провода	G — расстояние между винтом и концом полностью введенной в зажим жилы

Примечание — Часть контактного зажима, имеющая резьбовое отверстие, и часть этого зажима, к которой прижимают жилу, могут быть независимыми частями, например в случае контактного зажима со скобой.

Форма гнезда жилы провода может отличаться от указанных на рисунках, если в него может быть вписана окружность диаметром D.

Номер контактного зажима	D, мм, не менее	G, мм, не менее	Вращающий момент, Н·м
Один винт	Два винта	I*	III*	IV*
Один винт	Два винта	Один винт	Два винта	Один винт	Два винта
1	2,5	1,5	1,5	0,20	0,20	0,4	0,4	0,4	0,4
2	3,0	0,25	0,5	0,5
3	3,6	1,8	0,40	0,8	0,8
4	4,0	0,25	0,5	0,5
5	4,5	2,0	0,70	1,2	1,2
6	5,5	2,5	2,0	0,80	0,70	2,0	1,2	2,0	1,2
7	7,0	3,0	1,20	2,5	3,0

______________

* Значения распространяются на винты, указанные в соответствующей графе таблицы 14.4.

Рисунок 12 — Торцевые контактные зажимы

Винт, не требующий шайбы или прижимной пластины	Винт, требующий шайбу или прижимную пластину

Контактные зажимы с крепежным винтом

Контактные зажимы с крепежной гайкой

1 — применение необязательно; А — опорная деталь; В — шайба или прижимная пластина;

С — устройство для фиксации жилы; D — диаметр места расположения жилы провода;

Е — шпилька

Примечание — Деталь, удерживающая провод в рабочем положении, может быть изготовлена из изоляционных материалов, если контактное давление не передается через изоляционный материал

Номер контактного зажима	D, мм, не менее	Вращающий момент, Н·м
III*	IV*
Один винт	Два винта	Один винт или одна шпилька	Два винта или две шпильки
0	1,4	0,4	—	0,4	—
1	1,7	0,5	0,5
2	2,0	0,8	0,8
3	2,7	1,2	0,5	1,2	0,5
4	3,6	2,0	1,2	2,0	1,2
5	4,3
6	5,5
7	7,0	2,5	2,0	3,0	2,0

________________

* Значения распространяются на винты или гайки указанные в соответствующей графе таблицы 14.4.

Рисунок 13 — Контактные зажимы с крепежным винтом или крепежной гайкой

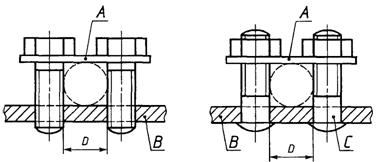

А — прижимная пластина; В — опорная деталь; С — шпилька; D — диаметр места расположения жилы провода

Примечание — Форма места расположения жилы провода может отличаться от указанных на рисунках, если в то место может быть вписана окружность диаметром D.

Профили нижней и верхней поверхностей прижимной пластины могут быть различны. Переход от проводов большего сечения к меньшему достигается переворачиванием пластины.

Зажимы могут иметь более двух прижимных винтов или шпилек.

Номер контактного зажима	D, мм, не менее	Вращающий момент, Н·м
3	3,0	0,5
4	4,0	0,8
5	4,5	1,2
6	5,5
7	7,0	2,0

Рисунок 14 — Контактные зажимы с прижимной пластиной
