Расчёт трансформаторов (стр. 5 )

** Заземленная часть изолирована щитом из электроизоляционного картона толщиной 3 мм

Таблица 4.12. Минимально допустимые изоляционные расстояния от отвода до обмотки

Испытательное напряжение	Толщина изоляции на одну сторону, мм	Изоляционное расстояние отвода Sи, мм	Суммарный допуск Sк, мм	Минимальное расчетное расстояние, S, мм
обмотки	отвода	до входных катушек	до основных катушек	до входной катушки	до основных катушек
До 25	До 25	Нет	-	15	10	-	25
2	-	10	10	-	20
35	До 35	Нет	-	23	10	-	33
2	-	10	10	-	20
55	До 35	Нет	-	40	10	-	50
2	-	20	10	-	30
85	До 35	Нет	-	20	10	-	30
2	-	80	10	-	90
200	До 100	3	205	230	20	225	250
6	150	170	20	170	190
8	125	140	20	145	160
200	200	20	80	90	15	95	105

В трансформаторах с РПН наружной частью обмотки ВН является обмотка тонкого регулирования, испытательное напряжение которой равно 100 кВ. Расстояние линейного отвода обмотки ВН при этом выбирается, как для отвода с испытательным напряжением 200 кВ, вблизи обмотки с испытательным напряжением 200 кВ по табл. 4.12. Расстояния отводов СН и НН от регулировочной части обмотки ВН выбираются, как для отводов с испытательным напряжением 100 кВ по табл. 4.11.

При переходе через деревянные детали отводы с Uисп= 25 и 35 кВ, не имеющие собственной изоляции, должны быть изолированы картоном толщиной 2 мм на сторону; отводы обмоток с UИСП = 200 кВ получают в этом случае дополнительную изоляцию на сторону 6 мм.

Отвод от внутренней обмотки трансформатора (обычно обмотка НН и СН) в некоторых случаях может располагаться в осевом канале между обмотками или между обмоткой и стержнем. При выходе в пространство между активной частью трансформатора и баком такой или любой другой отвод от внутренней обмотки должен пройти между наружной обмоткой и прессующей балкой ярма (рис. 4.15). Изоляция отвода в этом случае определяется испытательным напряжением при частоте 50 Гц. Отвод изолируется кабельной бумагой или лакотканью и дополнительно защищается коробкой из электроизоляционного картона.

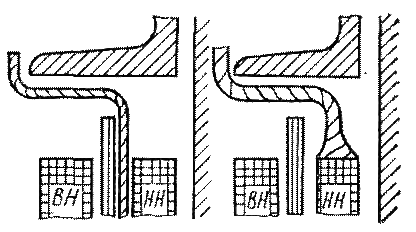

Рис. 4.15 Вывод концов от обмотки

Размеры изоляции и минимально допустимые расстояния определяются по испытательному напряжению той обмотки, от которой идет отвод, если ее напряжение выше напряжения другой обмотки или если определяется изоляция отвода от заземленной детали. При определении изоляции отвода, лежащего в осевом канале, от другой обмотки толщина покрытия отвода определяется по испытательному напряжению обмотки, от которой идет отвод, а расстояние до другой обмотки — по наибольшему из двух испытательных напряжений обмоток. Для определения размеров изоляции и минимальных расстояний отводов, расположенных в осевых каналах, можно пользоваться табл. 4.13, 4.14 и рис. 4.16

Таблица 4.13. Минимальное расстояние от внутренних отводов до других обмоток и заземленных деталей

Испытательное напряжение на промежутке, кВ	До 25	35	45	55	85	200	230
Расстояние α от металла до соседней обмотки или стержня, мм	9	12	15	19	27	55	60

Таблица 4.14 Толщина изоляции на внутренних отводах

Испытательное напряжение обмотки, от которой идет отвод, кВ	Толщина изоляции на одну сторону, δи, мм	Толщина коробки из картона δк, мм
До 25	1,5	2.5
25	3	2.5
45	4	2.5
85	8	2Х2,5

Рис. 4.16. Изоляция отводов в осевых каналах обмоток

Изоляция в месте выхода отвода между обмоткой ВН и прессующей балкой ярма (рис. 4.15) может быть определена по табл. 4.13 и 4.14 при условии, что коробка из электроизоляционного картона укладывается с двух сторон — со стороны обмотки ВН и со стороны балки толщиной δк— на каждой стороне.

4.6. ОПРЕДЕЛЕНИЕ МИНИМАЛЬНО ДОПУСТИМЫХ ИЗОЛЯЦИОННЫХ РАССТОЯНИЙ В СУХИХ ТРАНСФОРМАТОРАХ

Главная изоляция в сухих трансформаторах осуществляется обычно при помощи таких же изоляционных конструктивных деталей, как и в масляных трансформаторах: изоляционных цилиндров, угловых шайб, междуфазных перегородок и т. д. При конструировании сухих трансформаторов наряду с обеспечением электрической прочности

Таблица 4.15. Изоляция обмоток ВН сухих трансформаторов, мм

Uисп для ВН, кв	ВН от ярма lo2	Между ВН и НН	Между ВН и ВН
a12	δ12	lП2	a22	δ22
3	15	10	Картон 2х0,5мм	10	-
10	20	15	2,5	10	10	2
16	45	22	4	25	25	3
24	80	40	5	40	45	3

следует обращать особое внимание на получение достаточных воздушных охладительных каналов между обмотками и такое расположение изоляционных деталей (угловых шайб и т. д.), при котором обеспечивается наилучший доступ воздуха к обмоткам. Основные изоляционные расстояния главной изоляции (рис.

4.17) могут быть выбраны по табл. 4.15 и 4.16.

Рис 4.17. Главная изоляция обмоток сухих трансформаторов

Междувитковая изоляция сухих трансформаторов обычно достаточно надежно обеспечивается нормальной изоляцией провода. В качестве междукатушечной изоляции могут служить горизонтальные воздушные каналы, размеры которых определяются по условиям отвода тепла по табл. 9.2.

Междуслойная изоляция в многослойных цилиндрических обмотках сухих трансформаторов может выполняться

из стеклолакоткани марки ЛСБ-120/130 на основе битумно-масляного алкидного лака с толщиной полотна 0,15 мм (ГОСТ 10156—78). При рабочем напряжении двух слоев обмотки 1000—2000 В следует проложить три слоя по 0,15 мм; при напряжении 2001—3000 В — четыре слоя по 0,15 мм и при напряжении 3001—3500 В — пять слоев по 0,15 мм. Выступ междуслойной изоляции за торцы обмотки 20 мм. Структура изоляции на торцах выполнена по рис. 5.21.

Таблица 4.16. Изоляция обмоток НН сухих трансформаторов, мм

Uисп для НН, кВ	НН от ярма l01	НН от стержня
a01	δ01	lЦ1
3	15	10	Картон 2х0,5
10	30	14	2,5	15
16	55	27	5	30
16	90	40	6	40

Примечания: 1. См. примечание к табл. 4.15
