FD - 880

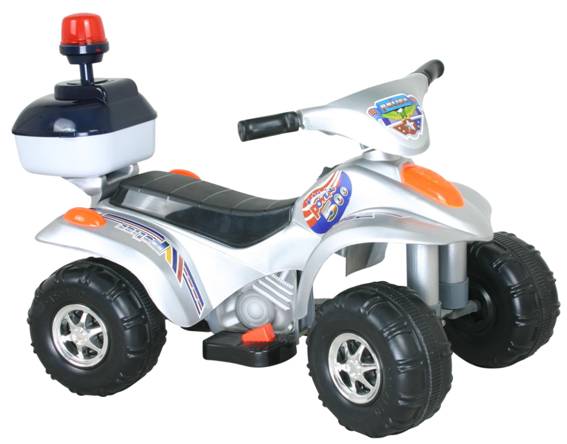

Инструкция по эксплуатации игрушки на колесах для катания детей с аккумуляторной батареей.
Специфика:
Аккумуляторные батарейки | Аккумуляторная батарея 6V 4A, в комплект входят 2 предохраниА) |
Мотор | 1 двигатель постоянного тока |
Рекомендуемый возраст | 3 – 7 лет |
Максимальная нагрузка | До 25 кг |
Параметры | 71/43/45.6 |
Скорость | 2.5 км/ч |
Вес | 7.5 + 0.5 кг |
Время использования | от 3 до 5 часов при условии полной зарядки аккумуляторной батареи 6-8 часов (постоянная скорость движения по поверхности) |
Функции и оборудование:
1. А. Автоматическое отключение питания
Срабатывает при перегрузке машины и включается снова через несколько секунд.
В. ПредохраниА)
Используется для предотвращения неправильной работы тока.
2. Педаль включения
А. Машина движется вперед, если наступить на педаль и перестает двигаться при снятии ноги с педали. Функция тормоза отсутствует.
В. Кнопка хода вперед-назад
Переведите кнопку вперед – машина поедет вперед. Аналогично для заднего хода.
3. Музыкальная кнопка
Чтобы включить звук сирены, нажмите черную кнопку. Одновременно с этим будет гореть сирена (для подключения сирены вставьте 2 батарейки типа АА в полицейский ящик и нажмите кнопку на ящике).
Правила безопасности:
1. Никогда не катайтесь на проезжей части. Не катайтесь также рядом с движущимся или остановившимся автомобилем.
2. Не катайтесь по мокрой поверхности.
3. Игрушка не предназначена для использования на наклонных поверхностях, на пески, или на мягких поверхностях (например, нельзя использовать на лестницах, траве, земле, покрытой песком, и т. д.). Можно использовать на твердой ровной поверхности или цементном полу.
4. Не оставляйте детей играть без присмотра взрослых.
5. Не позволяйте детям вытаскивать аккумуляторную батарею.
6. Не перегружайте игрушку свыше разрешенного веса. Игрушка предназначена только для детей!
7. Не мойте игрушку водой во избежание повреждения электрической системы. Можно только протирать ее влажной тряпкой.
8. Дети до 1 года не должны допускаться к использованию игрушкой - это очень опасно!
9. Сборку игрушки необходимо производить только взрослым, после чего ее можно использовать.
10. Все электрические соединения должны быть правильно исполнены во избежание короткого замыкания.
11. При длительном хранении без использования отсоедините контакты, ведущие к аккумуляторной батарее и основной (красный) провод.

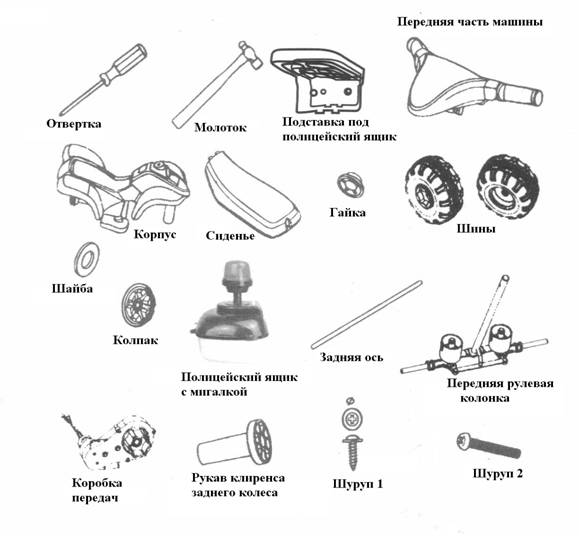

Инструменты и детали
Правила сборки:
1. Закрепите противоударную муфту передней направляющей на управляющем рычаге корпуса через отверстие с защелкой в корпусе игрушки. Затем закрепите контргайкой
 |
2. Установка колес
А. Сначала установите переднюю ось через хомут муфты и затем установите колеса на нее. Обратите внимание, что сторона восьмиугольной выемки должна быть направлена внутрь.
В. Закрепите металлической гайкой. То же самое проделайте с другой стороны
3. Сборка задней части
A. Установите заднюю ось через коробку передач и корпус. Затем соедините провод двигателя, выходящий из круглого отверстия в корпусе, с основным разъемом (красного цвета).
B. Установите правое колесо на задней оси. Обратите внимание, что сторона восьмиугольной выемки должна быть направлена внутрь. Закрепите металлической гайкой.
Внимание: убедитесь, что задняя шестерня коробки передач хорошо вошла в вогнутую часть колеса (см. рис 3-2)
C. Установите левую заднюю втулку клиренса на заднюю ось, затем заднее колесо на муфту хомута, на задней оси, и, наконец, закрепите металлической гайкой (см. рис 3-3)
D. Установка колеса и колпачка колеса. Закрепите колпачок колеса на колесе, надавив на него (на колесе расположены 2 круглых отверстия). Аналогично закрепите на других колесах.
4. Установка передней части игрушечной машины.
Вставьте переднюю часть игрушечной машины в трубку и затем закрепите их винтами 5х25 (см рис 4)
5. Установка защитного кожуха.
А. Вставьте крючки в защитном кожухе в четыре выемки в корпусе машинки (см. рис 5-1)
В. Закрепите кожух двумя контргайками.
 |
6. Электрические соединения.
Сначала откройте сидение, затем соедините провод от аккумуляторной батареи с основным разъемом (красного цвета). Закрепите обратно сидение (см. рис 6)
ПРЕДОХРАНИТЕЛЬ:
1. Если машинка не двигается, а аккумуляторная батарея была полностью заряжена, проверьте предохранительную трубку, находится ли там целый предохранитель.
Предохранительная трубка располагается под сидением рядом с аккумуляторной батареей.
Порядок подзарядки аккумуляторной батареи:
1. Перед отправкой с фабрики, аккумуляторная батарея полностью заряжается. Однако, перед первым использованием, пожалуйста, вначале подзарядите батарею в течение 4-6 часов. Убедитесь, что все электрические соединения правильно сделаны.
2. Разъем розетки для зарядки располагается в задней части машины (над лицензионной табличкой). Зарядное устройство находится под сидением и рядом с аккумуляторной батареей. Перед использованием, вставьте разъем зарядного устройства в разъем на машинке (см. рис 1).
3. После игры на машинке в течение примерно 1-1.5 часов, пожалуйста, подзарядите аккумулятор в течение 8-10 часов. Однако время зарядки не должно превышать 16 часов.
4. Обращайте внимание на полярность штепсельной вилки, когда вставляете ее в розетку на корпусе машинки.
5. Не забывайте регулярно подзаряжать батарею после игры и ежемесячно.
6. Во время зарядки аккумуляторная батарея и зарядное устройство выделяют тепло, что является нормальным эффектом.
7. Не играйте с машинкой во время подзарядки аккумуляторной батареи.
Неисправности и методы их устранения
Проблема | Методы проверки и исправления |
1. Игрушка не движется нормально | Проверьте предохранитель. Если он перегорел, замените его. Предохранитель находится в трубке рядом с аккумуляторной батареей. |
2. Игрушка двигается медленно | 1. Проверьте, была ли заряжена батарея в течение как минимум 4-6 часов. 2. Проверьте, не забились ли чем-либо колеса |
3. Игрушка не может быть полностью заряжена | Зарядное устройство или аккумуляторная батарея неисправны. |
