«Турникет STL-111М». Руководство по эксплуатации
 |
СОДЕРЖАНИЕ |
Содержание | стр. 1 | |
Раздел 1. Техническое описание функциональных блоков и элементов турникета | стр. 2 | |
1.1. Составные элементы турникета. | стр. 2 | |
1.2. Функциональный состав аппаратуры изделия. | стр. 3 | |
1.3. Структурный состав аппаратура изделия. | стр. 4 | |
Раздел 2. Инструкция по подключению изделия | стр. 8 | |
Раздел 3. Инструкция по монтажу изделия. | стр. 9 | |

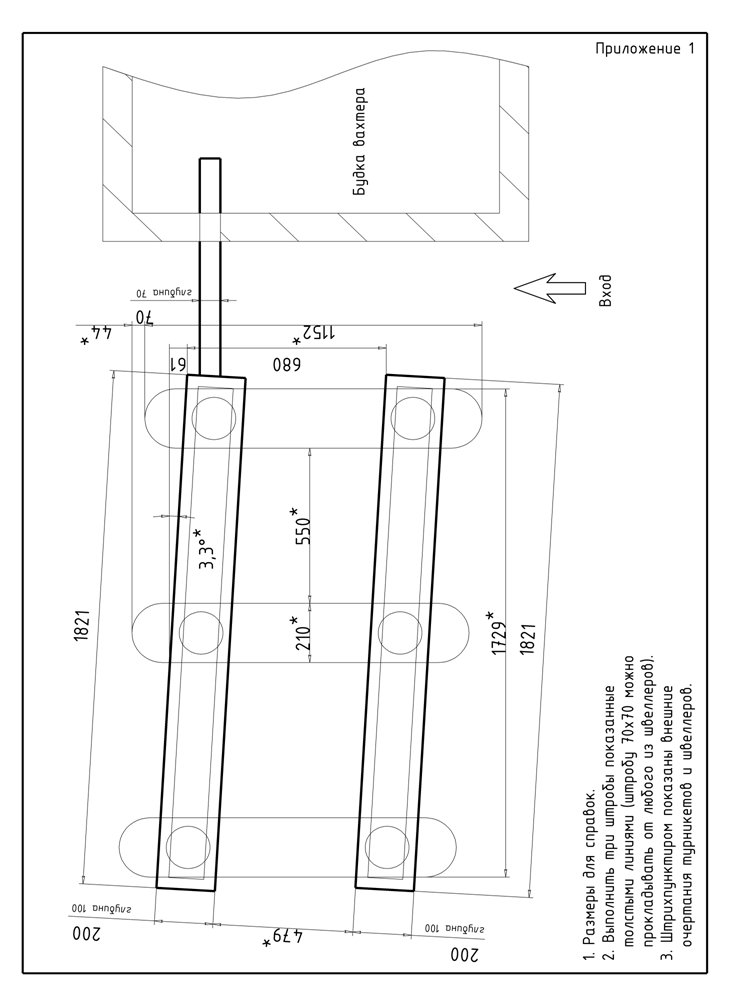

Приложение Схема штроб | стр. 12 |
РАЗДЕЛ 1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ФУНКЦИОНАЛЬНЫХ БЛОКОВ И ЭЛЕМЕНТОВ ТУРНИКЕТА.
1.1. Составные элементы турникета.
Турникет STL-111М (в дальнейшем – изделие) представляет сборный конструктивный модуль, состоящий из следующих частей (см. рис1.):
а) стойка боковая контроллерная (СБК) – включает в своем составе управляющий контроллер, фотоприемники, блок силового управления электромоторами преграждающих шторок и преграждающие шторки;
б) стойка боковая (СБ) – включает в своем составе фотоизлучатели, расположенные с одной стороны стойки, и преграждающую шторку обращенные к СБК;
в) средняя стойка (СБК2/СБ1) –включает в себя фотоприемники, фотоизлучатели, блок силового управления элетромоторами, преграждающие шторки.
Комбинацией этих конструктивных элементов достигается получение турникетного модуля с заданным количеством проходов (см. рис.1, рис.2, рис.3).
|
РИС. 1.
На приведенном ниже рисунке показаны 3-х (рис. 2) и 4-х проходные (рис. 3) модули изделия, на примере которых поясняются особенности построения заданной конфигурации, изложенные выше.
РИС.2.
РИС. 3.
1.2. Функциональный состав аппаратуры изделия.
Функционально аппаратура изделия подразделяется на 2 разделенных блока с независимым внешним электропитанием: низковольтный блок с управляющим контроллером и подсистемой ИК фотодатчиков проходов, питаемый от внешнего источника бесперебойного напряжения постоянного тока 12В (далее – БИРП), и блок силовой аппаратуры, в состав которого входят блок силового управления, обеспечивающий все необходимые переключения питающих напряжений по командам от управляющего контроллера, и электородвигатели шторок.
1.2.1. Силовой блок питается напряжением постоянного тока 24 – 36В. Ток потребления для одного прохода составляет 10-17А. Кабель питания напряжения 24-36 В входит в комплект изделия и при транспортировке сворачивается в одну из СБК. Конструктивно электропитание 24-36В разведено на кабельные тройники, располагающиеся в нижней части каждой СБК, при этом кабели 24-36В из комплекта поставки изделия подключаются так, как это показано ниже (рис. 4). Верхний разъем каждого тройника зарезервирован для кабеля, подводящего питание 24-36В к блоку силового управления (далее – БСУ), расположенном в каждой СБК в верхней части рядом с контроллером.
В связи с тем, что используется безопасное напряжение, специальное заземление турникета не требуется.
РИС. 4
1.2.2. Электропитание низковольтного блока аппаратуры осуществляется отдельным БП типа БИРП 12В/2А с аккумулятором 7 Ач на каждый управляющий контроллер, что обеспечивает дополнительную надежность изделия при выходе из строя БП. Таким образом, для низковольтного питания 3-х и 4-хпроходных модулей, требуются по 2 и з БИРПа - соответственно (по одному на каждый контроллер), кабели питания которых (рекомендуется кабель типа ПВС 2х2,5 мм кв. для каждого БИРПа) подводятся через швеллер оснований изделия к каждой СБК, как показано на рисунке на примере 3-хпроходного модуля (рис. 5).
РИС. 5
Оба функциональных блока питаются независимо друг от друга, гальванически изолированы, что позволяет при пусконаладке изделия на месте установки и в процессе эксплуатации, включать и отключать их отдельно. Электропитание низковольтного блока аппаратуры изделия обеспечивает резервирование от встроенного в БИРП аккумулятора 7 Ач в течение не менее 6 часов при пропадании сети питающего БИРПы напряжения ~220В. При этом изделие автоматически переходит в так называемый режим работы «оптического турникета», обеспечивающего контроль за проходами в режиме подачи звуковых и световых сигналов при отключенных преграждающих шторках.
1.3. Структурный состав аппаратура изделия:
а) управляющий контроллер;
б) подсистема ИК фотодатчиков;
в) блок индикаторов, расположенный под правую руку проходящего через каждый проход изделия человека;
г) блок силового управления электромоторами преграждающих шторок.
1.3.1. Управляющий контроллер изделия (далее – УК) представляет собой микропроцессорное устройство, работающее под управлением микропрограммы. Все исполнительные и контролирующие компоненты изделия за исключением считывателей функционируют по командам, формируемым программой УК по специальным алгоритмам. Все внутренние и внешние кабельные подключения изделия (кроме кабелей блока силового управления) сведены на специальную кросс-плату УК, что позволяет оперативно производить его замену при возможных неисправностях в процессе эксплуатации (см. приведенный ниже рис. 6).
УК работает во взаимодействии с внешним контроллером. Схема входных и выходных каскадов платы ПУС-1 представлена на рис. 7.
Управляющий контроллер имеет следующие функциональные внешние подключения:
а) светодиодные индикаторы проходов;
б) концевые датчики шторок;
в) фотопередатчики;
г) фотоприемники;
д) питание +12 В постоянного тока;
е) блок БСУ.
Краткие технические характеристики УК:
Напряжение питания, В | 12 |
Ток потребления (без учета внешнего контроллера), мА, не более | 300 |
Ток потребления внешнего контроллера, мА, не более | 500 |
Число контролируемых датчиков | 4 осн. + 2 доп. |
Тип выходов для подключения внешнего контроллера | Открытый коллектор + потяг. резистор 12 В |
Нагрузочная способность выходов, мА, не более | 100 |
Падение напряжения на открытом ключе, В, не более | 1,1 |
Тип входов для подключения внешнего контроллера | ТТЛ |
Выполняемые функции.
1. Формирование сигналов для внешнего контроллера «Вход состоялся», «Выход состоялся», «Попытка несанкционированного прохода», путем обработки сигналов от 4-х фотодатчиков.
2. Звуковая сигнализация при попытке несанкционированного прохода, одновременно с выдачей сигнала «Попытка несанкционированного прохода».
3. Формирование сигналов «Красный» / «Зеленый» для светодиодных индикаторов состояния со стороны входа и выхода.
4. Формирование импульсов для инфракрасных светодиодов фотодатчиков.
5. Формирование сигналов «Открыть створки» / «Закрыть створки» для управления створками, на основании сигналов от фотодатчиков и сигналов с внешнего контроллера. При попытке несанкционированного прохода или по сигналу заблокировать проход створки закрываются, в остальных случаях створки открыты
6. Формирование сигнала «Открыть створки» при включении.
Подключение фотодатчиков, светодиодных индикаторов, ИК – светодиодов, платы Блока Силового Управления и источника питания осуществляется разъемами и кабелями в соответствии с принципиальной схемой турникета.
Подключение внешнего контроллера
Подключение внешнего контроллера осуществляется к клеммам ХТ3...ХТ9 в соответствии с функциональным назначением входов и выходов платы ПУСТ-1 (см. рис. 6).
- Вход ХТ4.1 «Разрешить вход». Активный уровень сигнала низкий. При подаче на этот вход низкого логического уровня (или замыкании на общий провод) турникет будет открыт на вход.
- Вход ХТ4.2 «Разрешить выход». Активный уровень сигнала низкий. При подаче на этот вход низкого логического уровня (или замыкании на общий провод) турникет будет открыт на выход.
- Вход ХТ6.1 «Разрешить вход» Активный уровень сигнала высокий. При подаче на этот вход высокого логического уровня (+5V) турникет будет открыт на вход.
- Вход ХТ6.2 «Разрешить выход». Активный уровень сигнала высокий. При подаче на этот вход высокого логического уровня (+5V) турникет будет открыт на выход.
- Вход ХТ5.1 «Заблокировать проход». Активный уровень сигнала низкий. При подаче на этот вход низкого логического уровня (или замыкании на общий провод) створки турникета закрываются до снятия сигнала.
- Выход ХТ8.1 «Вход состоялся». При последовательном пересечении фотодатчиков со стороны «Вход» на выходе появляется сигнал низкого логического уровня, длительностью не менее 0.2 сек (в нормальном состоянии на выходе присутствует +12V).
- Выход ХТ8.2 «Выход состоялся». При последовательном пересечении фотодатчиков со стороны «Выход» на выходе появляется сигнал низкого логического уровня, длительностью не менее 0.2 сек (в нормальном состоянии на выходе присутствует +12V).
- Выход ХТ9.1 «Попытка несанкционированного прохода». При попытке прохода в запрещенном направлении створки турникета закрываются. На выходе появляется сигнал низкого логического уровня (в нормальном состоянии на выходе присутствует +12V).
- Выход ХТ9.2 «Контроль закрытия». Когда сворки турникета закрыты, на этом выходе присутствует низкий логический уровень (в нормальном состоянии на выходе присутствует +12V).
- Выход ХТ2 «+12V». Может использоваться для питания внешнего контроллера или других устройств с током потребления не более 500мА.

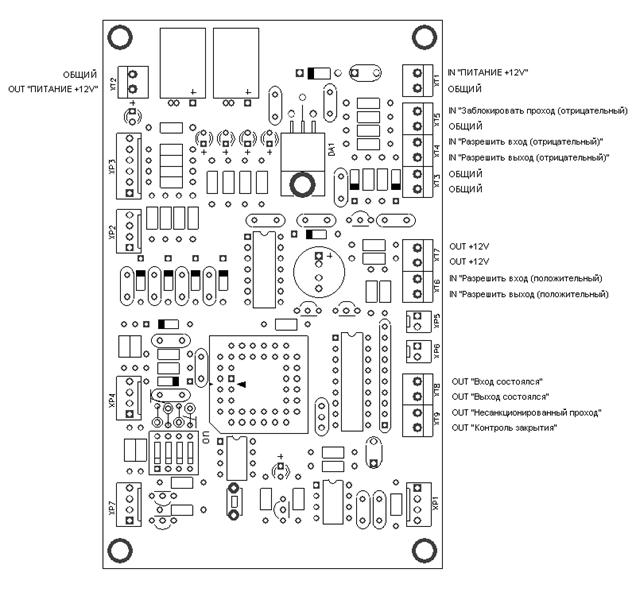

РИС.6 Подключение управляющего контроллера ПУСТ-1
РИС.7 Схема входных и выходных каскадов
Работа изделия
Питание платы управления осуществляется от источника +12V, подключаемого к клеммам ХТ1. К клеммам ХТ2 возможно подключение внешнего контроллера или пульта ручного управления.
Во время работы Плата Управления генерирует сигнал для свечения ИК излучателей и контролирует состояние фотодатчиков. Если происходит пересечение какого-либо датчика при отсутствии разрешающих сигналов, то на выходе ХТ9.1 формируется сигнал низкого уровня «Попытка несанкционированного прохода» сопровождаемый звуковым сигналом. Створки турникета при этом закрываются и на выходе ХТ9.2 «Контроль закрытия» устанавливается низкий уровень напряжения. Проконтролировать срабатывание фотодатчиков можно визуально, по светодиодам VD4-VD7 расположенным на плате.
При подаче управляющего сигнала на вход «Разрешить вход» низкого (0V ХТ4.1) либо высокого (+5V ХТ6.1) уровня разрешается проход в направлении «Вход» на время действия разрешающего сигнала. В то же время направление «Выход» по прежнему контролируется и при попытке прохода в этом направлении возникает сигнал «Попытка несанкционированного прохода» и происходит закрытие шторок. После прохождения человека через турникет на выходе ХТ8.1 формируется сигнал низкого уровня «Вход состоялся» длительностью не менее 200мс. После этого сигнал «Разрешить вход» может быть снят.
При подаче управляющего сигнала на вход «Разрешить выход» низкого (0V ХТ4.2) либо высокого (+5V ХТ6.2) уровня разрешается проход в направлении «Выход» на время действия разрешающего сигнала. В то же время направление «Вход» по прежнему контролируется и при попытке прохода в этом направлении возникает сигнал «Попытка несанкционированного прохода» и происходит закрытие шторок. После прохождения человека через турникет на выходе ХТ8.2 формируется сигнал низкого уровня «Выход состоялся» длительностью не менее 200мс. После этого сигнал «Разрешить выход» может быть снят.
Для того, чтобы закрыть турникет для прохода, необходимо на вход «Заблокировать проход» (ХТ5.1) подать сигнал низкого логического уровня. При этом шторки турникета закрываются на время действия сигнала. В то же время фотодатчики продолжают контролироваться, и при появлении препятствия в зоне их действия возникает сигнал «Попытка несанкционированного прохода».
РАЗДЕЛ 2. ИНСТРУКЦИЯ ПО ПОДКЛЮЧЕНИЮ ИЗДЕЛИЯ
2.1. Открыть верхнюю и снять внутреннюю боковою панель СБК стоек изделия, обеспечив доступ к кабельным колодцам оснований стоек.
2.2. Произвести подключение внешнего контроллера к УК(смотри п. 1.3.1);
2.3. Произвести подключения питания 12 В к УК (п. 1.2.1, п. 1.3.1.);
2.4. Произвести подключение питания приводов электромоторов преграждающих шторок
24-36В (п.1.2.1);
2.5. При включении аппаратуры рекомендуется соблюдать следующий порядок операций:
а) Включить питание каждого из БИРП поочередно для каждой контроллерной секции в модуле.
б) После проверки логики работы низковольтного блока системы, поочередно для каждой секции питания, следует включить общее для всех проходов напряжение питания 24-36В для проверки работы модуля совместно со шторками.
РАЗДЕЛ 3. ИНСТРУКЦИЯ ПО МОНТАЖУ ИЗДЕЛИЯ.
3.1. Выбор схемы установки
В первую очередь необходимо определить, как будет располагаться проходная. Возможно два варианта:

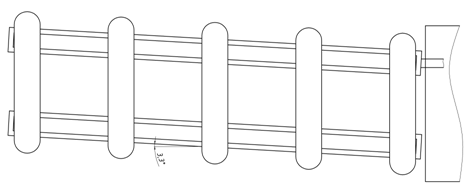

- проходная повернута на угол 3.3º к направлению перпендикулярному напрвлению прохода. Турникеты при этом расположены вдоль прохода (рис. 8). В этом случае штробы под основание проходной выполняются по рис.9 .
- проходная расположена перпендикулярно направлению прохода, турникеты повернуты на 3,3º к направлению прохода (Рис. 10). В этом случае штробы под основание проходной выполняются по рис. 11.
РИС. 8
РИС. 9
РИС. 10
РИС. 11
3.2. Подготовка фундаментов для установки турникетов.
3.2.1. Пользуясь Приложением №1, на поверхности пола помещения проходной разметить контуры штроб оснований турникетов и кабельных штроб, учитывая реальное расположение будки вахтёра и проходной.
3.2.2. Вскрыть пол на указанную в Приложении №1 глубину.

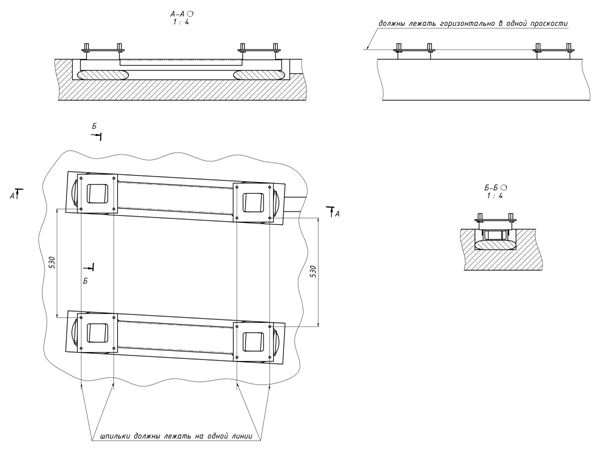

3.2.3. Установить основания в штробах на подушки из густого раствора и выставить их, как показано на рис. 12. Подушки делаются под крайними опорами основания и далее через одну.
3.2.4. После затвердевания раствора подушки необходимо проконтролировать положение оснований, убедившись, что их положение соответствует рис.12. Затем для уверенности можно установить на основания крайние турникеты и в таком положении осуществить заливку жидким раствором штроб до уровня пола. Перед заливкой необходимо установить на основания кожухи, на которых сбоку прикрепить прокладки из картона или рубероида рис. 13. Прокладки необходимы для простоты извлечения кожуха из застывшего раствора при необходимости. После затвердевания раствора выступающие над уровнем пола части прокладок необходимо срезать.
РИС. 12

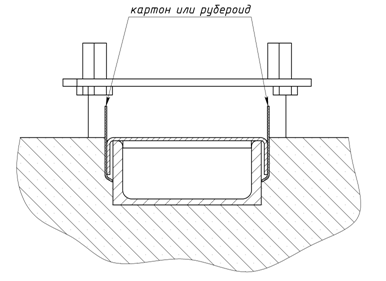

РИС. 13
