Установка переключателей памяти Brother

ШИТЬЕ

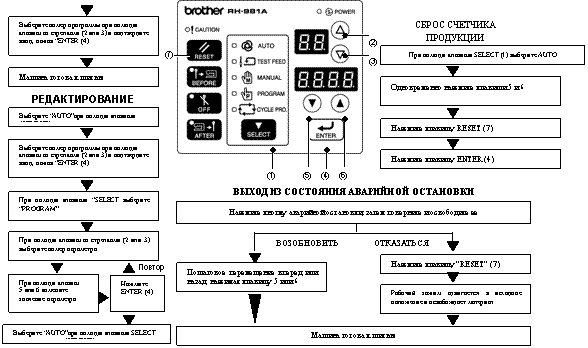

При помощи клавиши ” “SELECT” выберите “AUTO

БАЗОВОЕ УПРАВЛЕНИЕ

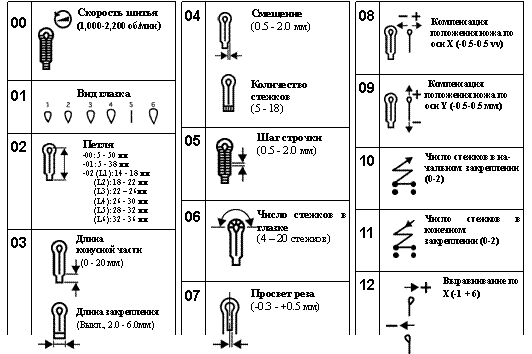

Таблица параметров (00-12)



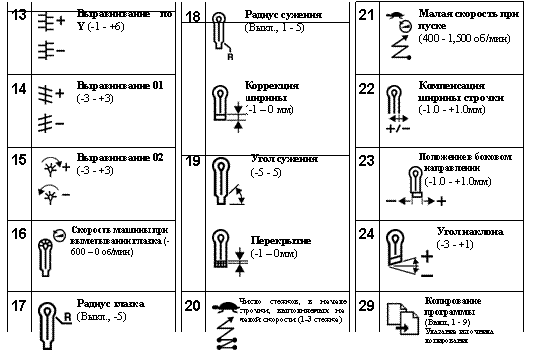

Таблица параметров (13-29)





УСТАНОВКА ПЕРЕКЛЮЧАТЕЛЕЙ ПАМЯТИ



(1)



Функции переключателей памяти

Элементы, отмеченные звездочкой, будут активированы после перезагрузки системы

.

№	Меню	Диапазон	Еди- ница	По умолчанию
00	При установке ON прижимная лапка опустится, чтобы предотвратить столкновение с ударником, когда он движется вперед	OFF (Выкл), ON (Вкл.)	-	OFF
01	При установке ON прижимная лапка останется в опущенном положении	OFF, ON	-	OFF
02	Зарегистрированное числовое значение – интервал процесса позиционирования в нулевое положение.	OFF, 1 - 9	1	1
03	Продолжительность действия ударника	25-200мс	25мс	25мс
04	Таймер для проверки действия ударника	OFF, 200 – 500мс	50мс	OFF
05	Коррекция синхронизации подачи после подъема ударника	0 – 150мс	25мс	0
06	Замедленная скорость подачи в тестовом режиме	OFF, 1 - 4	1	OFF
07	Увеличенное количество остающейся верхней нити	OFF, 1 - 3	1	OFF
08	Отображение длины стежка в автоматическом режиме.	OFF, ON	-	OFF
09*	Максимальная длина строчки, определяемая L7	40мм, 42мм	2мм	40мм
10	Коррекция синхронизации подачи	-10 - +10	1	0
11*	Число петель с глазком при использовании индексатора гульфика	OFF, 1 - 9	1	1
12*	Положение установки ткани при использовании индексатора гульфика	1: Левое положение 2: Горизонтальное положение	1	1
13	Номер программы для устройства для выметывания петлицы лацкана (Активируется датчиком)	OFF, 1 - 9	1	OFF
14	Номер программы для устройства для выметывания петлицы лацкана (Активируется независимо от сигнала датчика)	OFF, 1 - 9	1	OFF

ТАБЛИЦА КОДОВ ОШИБОК

ОПАСНО!

Перед тем, как открывать лицевую панель блока управления, выключите машину, выньте сетевой шнур из розетки и подождите не менее 5 минут.. Прикосновение к частям, находящимся под напряжением, может привести к серьезной травме.

При возникновении ошибки начинает мигать сигнальный индикатор, раздается звуковой сигнал, и на дисплее отображается код ошибки

Перед тем, как проверять тот или иной элемент, выключите электропитание.

CODE	ЗНАЧЕНИЕ И ВАШИ ДЕЙСТВИЯ
00	30	60	Нажата кнопка аварийной остановки. Поверните ее и освободите. При необходимости нажмите клавишу RESET
02	32	62	Сигнал об отклонении головки машины назад. Проверьте соответствующий датчик и/или жгут.
03			Включен выключатель прижимной лапки. Убедитесь в том, что он выключен и перезагрузите систему.
04			Включен пусковой выключатель. Убедитесь в том, что он выключен и перезагрузите систему
05	35		Недостаточное давление воздуха. Проверьте источник сжатого воздуха
06	36	66	Датчик исходного положения пластины подачи не отвечает. Проверьте соответствующий механизм, датчики и жгуты
07	37	67	"Датчик положения пластины подачи” в левом диапазоне не отвечает.
09			Подключен неизвестный кабель для детектирования спецификации машины. Проверьте кабель.
10	40	76	Игольный стержень не находится в крайнем верхнем положении. Поднимите иглу в верхнее положение и при необходимости нажмите клавишу RESET.
12	42	72	Датчик устройства обрезки находится в состоянии ON или не активирован в течении заданного времени
15	45	75	"Датчик устройства обрезки нижней нити не отвечает”
26			Жгут (PER) между платами главного контроллера и источника питания не подсоединен
27	29		Неисправность платы главного контроллера (27: ошибка внешнего ОЗУ, 29: ошибка связи с двигателем машины)

КОД	ЗНАЧЕНИЕ И ВАШИ ДЕЙСТВИЯ
28			Панель управления не отвечает. Проверьте подключение кабелей.
38	68		"Датчик положения пластины подачи” в правом диапазоне не отвечает.
50	80		Датчик исходного положения по оси X находится в состоянии OFF, когда должен быть в состоянии ON
51	81		Датчик исходного положения по оси Y находится в состоянии OFF, когда должен быть в состоянии ON
52	82		 Датчик исходного положения по Θ находится в состоянии OFF, когда должен быть в состоянии ON
59			Ошибка данных программы шитья
71			Датчик крайнего нижнего положения иглы не активирован в течение заданного времени
77			Сигнал синхронизатора не поступил в течение заданного времени
89			Ошибка реверсирования главного двигателя
90			Электрические помехи в сигнале, поступающем в ЦПУ от главного двигателя. Перезагрузите систему.
91			Главный двигатель не вращается с заданной скоростью.
92			Величина входного напряжения выходит за пределы допустимого диапазона
93	94		Неисправность двигателя вентилятора 93 – большой вентилятор, 94 – малый вентилятор
95	96		Перегрузка по току двигателя подачи: [95: двигатель подачи по оси X / 96: двигатель подачи по оси Y]
97			Перегрев печатной платы блока управления
98			Ошибка срабатывания реле источника питания
99			Перегрузка источника питания по току
