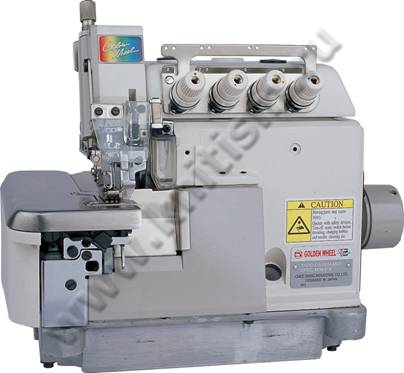

Высокоскоростная четырехниточная двухигольная стачивающе-обметочная машина Golden Wheel CSA-2614-M03/M34-2x4

CSA-2614-M03/M34-2x4

GOLDEN WHEEL

CSA-2614-M03/M34-2x4

Высокоскоростная четырехниточная двухигольная стачивающе-обметочная машина.

( 4-х ниточный оверлок)

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Максимальная скорость шитья этой машины варьируется в зависимости от величины подачи верхнего транспортера и величины вертикальной подачи верхнего транспортера. Проверьте значение максимальной скорости шитья для вашей машины по приведенной выше таблице.

При эксплуатации новой машины, в течение первых 100 рабочих часов (приблизительно 2-3 месяцев) максимальная скорость шитья не должна превышать 1000 об/мин.

Если величины подачи верхнего транспортера и вертикальной подачи верхнего транспортера отрегулированы так, что они превышают заводские регулировки, следует уменьшить скорость шитья.

Технические характеристики

Технические характеристики:

Ширина обметки - 6 (4+2) мм. расстояние между иглами - 2 мм. Величина дифференциальной подачи - (0,7-2) Длина стежка – до 3,8 мм. Высота подъема лапки 5,5 мм. Автоматическая смазка. Максимальная скорость шитья до 7500 ст/мин. Тип иглы DСx27 №75 (65-90).

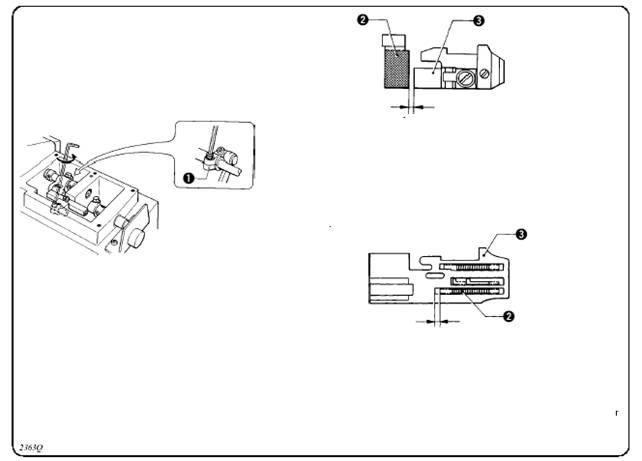

УСТАНОВКА НОЖА

1.  Выверните винт 1 (длиной 4мм)

2.  Установите нож 3 и закрепите его винтом 2 (длиной 5 мм).

Установите нож 5 и закрепите его винтом 4

ПРАВИЛЬНАЯ РАБОТА

4.1 Раскрытие прижимной лапки

1. Поверните шкив машины, чтобы поднять

игольный стержень в крайнее верхнее

положение.

2. Чтобы раскрыть прижимную лапку 2, сдвиньте подъемник прижимной лапки 1 в направлении, показанном стрелкой

Регулировка давления верхней собачки транспортера

Стандартная высота регулировочного

винта 1 равна 23 мм. Не работайте на машине, если высота превышает 23 мм.

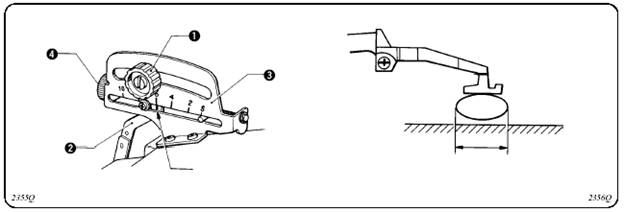

Регулировка величины подачи верхнего транспортера ткани

Отсчетная линия Величина подачи

верхнего транспортера

1.  Ослабьте установочный винт с большой головкой 1 и установите отсчетную линию на горизонтальном регулировочном рычажке 2 напротив соответствующей цифры на шкале длины дифференциальной подачи 3. Чтобы произвести точную регулировку, воспользуйтесь ручкой микрорегулировки 4.

* Числа на шкале длины дифференциальной подачи соответствуют фактической величине

подачи.

2. Верхний транспортер ткани приводится в движение независимо от нижнего транспортера. Соотношение величин подачи верхнего и нижнего транспортеров (соотношение дифференциальной подачи) может быть установлено любым в пределах диапазона, предусмотренного для данной модели. Величина подачи верхнего транспортера при изменении величины подачи нижнего транспортера при помощи кнопки не изменяется, поэтому следует повторно отрегулировать величину подачи верхнего транспортера.

Примечание:

Если величина подачи верхнего транспортера превышает 8 мм, скорость шитья не должна превышать 8 мм.

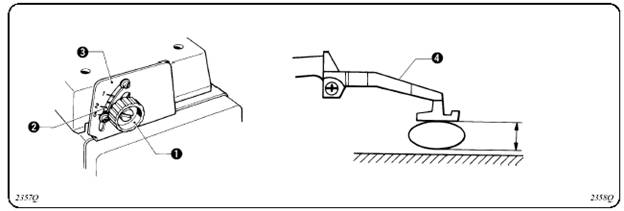

Регулировка величины подачи верхнего транспортера ткани по вертикали

Величина подачи

верхнего транспортера

по вертикали

Ослабьте установочный винт с большой головкой 1 и установите надлежащим образом регулировочный рычажок 2. Установите пластину со шкалой 3 между 1 и 2

Установка рычажка на большее число увеличивает величину подачи верхнего транспортера по вертикали 4. Установите рычажок на меньшее число для обработки легких материалов и на большее для обработки тяжелых материалов.

СТАНДАРТНЫЕ РЕГУЛИРОВКИ

ВНИМАНИЕ

Техническое обслуживание и осмотр машины должны производиться только квалифицированным техником. При необходимости выполнения каких-либо электрических работ обратитесь к представителю компании Brother или квалифицированному электрику. Выключайте сетевой выключатель и вынимайте вилку сетевого шнура из розетки в следующих случаях, поскольку при случайном нажатии педали машина может прийти в действие и причинить травму: *Перед теп, как производить осмотр, регулировки или работы по уходу за машиной. *Перед заменой расходных частей, таких как петлители и нож. *При наличии в машине двигателя с муфтой сцепления двигатель вследствие инерции будет продолжать вращаться после выключения. Перед тем, как начать работать, подождите пока двигатель не остановится полностью.

Если для выполнения каких-либо регулировок необходимо оставить сетевой выключатель машины включенным, будьте крайне осторожны, соблюдайте все меры безопасности. Применяйте только оригинальные запасные части Если какие-либо предохранительные и защитные устройства были сняты, перед тем, как продолжить работу, установите их на место и убедитесь в том, что они действуют надлежащим образом. На любые проблемы с работой машины, возникшие вследствие несанкционированных модификаций, гарантийные обязательства не распространяются.

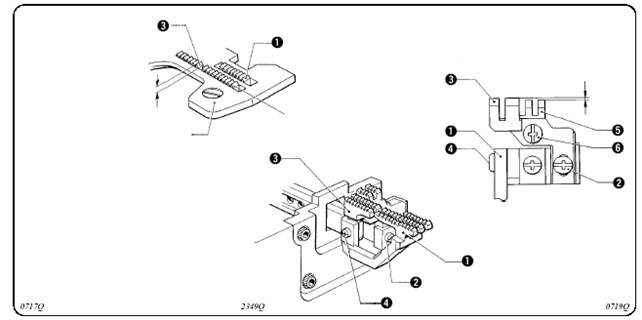

Регулировка высоты подъема собачки нижнего транспортера ткани

Высота подъема 1,0 мм

Для сверхвысокого и

ультравысокого подъема

1,2 мм Выставить по

идентичным линиям

Игольная пластинка

1.  Поверните шкив машины так, чтобы поднять собачку 1 транспортера дифференциальной подачи в крайнее верхнее положение.

2.  Ослабьте установочный винт 2 и отрегулируйте положение собачки транспортера так, чтобы первый спереди зуб главной собачки 3 был на 1,0 мм выше игольной пластинки для подачи с высоким подъемом и на 1,2 мм для подачи со сверхвысоким и ультравысоким подъемом.

3.  Ослабьте винт 4 и установите высоту подъема собачки 1 транспортера дифференциальной подачи такой же, как высота подъема главной собачки 3.

4.  Ослабьте установочный винт 6 и отрегулируйте высоту подъема вспомогательной собачки 5 таким образом, чтобы она была на 0,3-0,5 мм ниже главной собачки 3

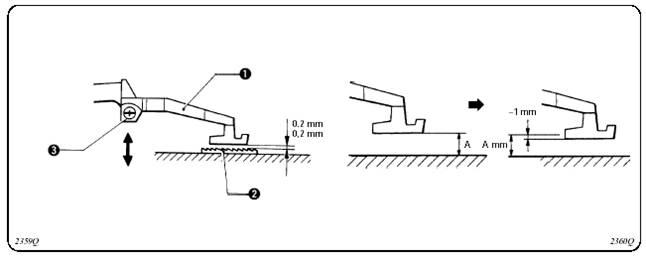

Зазор между собачками верхнего и нижнего транспортеров ткани

Для всех спецификаций без выполнения сборок

1.  Поверните шкив машины так, чтобы опустить собачку верхнего транспортера 1 настолько, чтобы зазор между верхней собачкой 1 и нижней собачкой 2 составил 0,2 мм.

2.  Чтобы отрегулировать зазор, ослабьте установочный винт 3 и поднимите или опустите верхнюю собачку 1, как это необходимо. Установите величину подачи верхнего транспортера равной 6 мм.

Для спецификаций с выполнением сборок

1.  После выполнения вышеуказанной регулировки поверните шкив машины так, чтобы поднять собачку верхнего транспортера 1 в крайнее верхнее положение.

2.  Ослабьте установочный винт 3 и отрегулируйте расстояние между собачкой верхнего транспортера 1 и верхней стороной игольной пластинки так, чтобы оно было на 1 мм меньше, чем размер A.

Точная настройка зазора между собачками верхнего и нижнего транспортеров ткани

1. Ослабьте установочный винт 1.

2. Вставьте прилагаемый к машине инструмента

отверстие во втулке прижимного рычага 2 и

поверните ее по часовой стрелке, чтобы

опустить собачку верхнего транспортера ткани,

или против часовой стрелки, чтобы поднять ее.

Различия между спецификациями с задней и передней подачей ткани

Начало подачи

1 мм

Для спецификаций с передней подачей ткани

установите зазор в начале подачи между прижимной лапкой 1

и собачкой верхнего транспортера 2 равным 1 мм.

конец подачи

1,2 мм

Для спецификаций с задней подачей ткани установите зазор в

начале подачи между прижимной лапкой 1 и собачкой верхнего

транспортера 2 равным 1,2 мм.

1.  Установите калибр.

2.  Установите величину подачи верхнего транспортера равной максимальному значению.

3.  Снимите верхнюю крышку.

4.  Ослабьте болт 1 и, чтобы отрегулировать, сдвиньте собачку 2 верхнего транспортера вперед или назад.

5.  Отрегулируйте высоту собачки нижнего транспортера, высоту собачки верхнего транспортера, зазор между верхней и нижней собачками и дифференциальное отношение подачи собачки нижнего транспортера.
