Открытое АКционерное общество «СИБУР Холдинг»
УТВЕРЖДАЮ Начальник отдела внедрения передовых методов ПОФ Холдинг» _________________ «___» ____________ 2011г. |
Внедрение АСУ ТОиР (Infor EAM EE)
на предприятии
Технический проект
Автоматизация ведения реестра оборудования и справочников
Шифр .425100.004.П3.07.06
На 14 листах
Действует с «___»________2011 г.
СОГЛАСОВАНО: Руководитель проекта внедрения АСУ ТОиР Холдинг» _______________ «___» ___________ 2011 г. | СОГЛАСОВАНО: Руководитель проекта внедрения АСУ ТОиР _______________ «___» ___________ 2011 г. |
Москва 2011
Лист согласования
Согласовано от Солюшенз»
Должность | Фамилия имя, отчество | Подпись | Дата |
Руководитель проекта |
Согласовано от :
Должность | Фамилия имя, отчество | Подпись | Дата |
Руководитель проекта |
СОДЕРЖАНИЕ:
1 Введение 3
1.1 Описание 3
1.2 Пользовательские группы 3
2 Бизнес-процесс 4
2.1 Создание оборудования и заявки 4
3 Реализация в системе 6
3.1 Заявка на дополнение справочников 6
3.2 Статусы заявки 6
3.3 Типы заявки 7
3.4 Статусы оборудования 7
3.5 «Входящие» для Планировщика и Специалиста по НСИ 8
4 Справочники 10
5 Печатные формы 11
6 Лист регистрации изменений 12
2 Введение
2.1 Описание
Описываются бизнес-процессы:
- Ведение реестра оборудования (заявка),
- Ведение единых классификаторов и справочников (заявка),
- Ведение локальных классификаторов и справочников.
В АСУ ТОиР существует возможность корректировки используемых справочников:
Справочники локальные | Заявка Специалисту НСИ завода |
Справочник машин и механизмов | ▼ |
Справочник персонала | ▼ |
МВЗ (Место возникновения затрат) | ▼ |
Справочник основных средств | ▼ |
Справочники Единые | Заявка Специалисту НСИ завода |
Классификатор ЕО | ▼ |
Справочник Атрибутов | |
Справочник специальностей | ▼ |
Справочник квалификаций | ▼ |
Справочник ТМЦ | |
Справочник дефектов | |
Справочник отказов | |
Справочник моделей оборудования | |
Справочник технологических сред | ▼ |
2.2 Пользовательские группы
Система настраивается для групп:
- Планировщик (PLAN),
- Специалист по НСИ (NSI).
3 Бизнес-процесс
3.1 Создание новой записи о единице оборудования.
Планировщик имеет доступ к экранным формам «Единица оборудования» и «Заявка на изменение справочников».
При создании новой записи Планировщик выбирает значения из справочников (если поля - со списками), либо вводит значения вручную. Поле «Номер ЕО» заполняется автоматически после сохранения записи. Статус – «Запрос места установки» (см. рис.2).

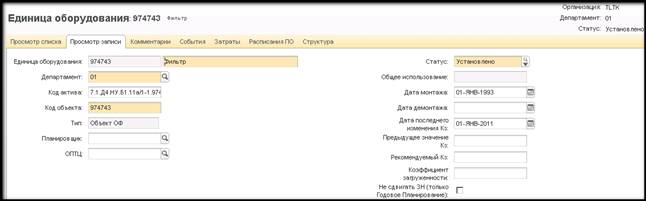

Рисунок 1. Редактирование записи ЕО

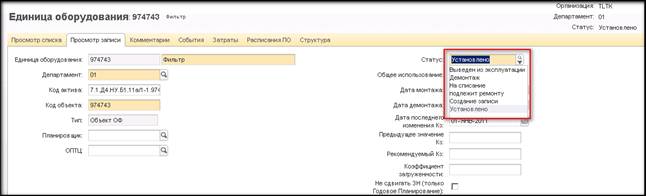

Рисунок 2. Создание новой записи ЕО и пример изменения статуса ЕО
При возникновении необходимости изменения справочников Планировщик из экранной формы «Заявка на изменение справочников» создает заявку с указанием справочника, типа заявки (добавление, изменение или удаление) и комментариев.
Описание заявки вставляется автоматически после заполнения поля «Справочник».

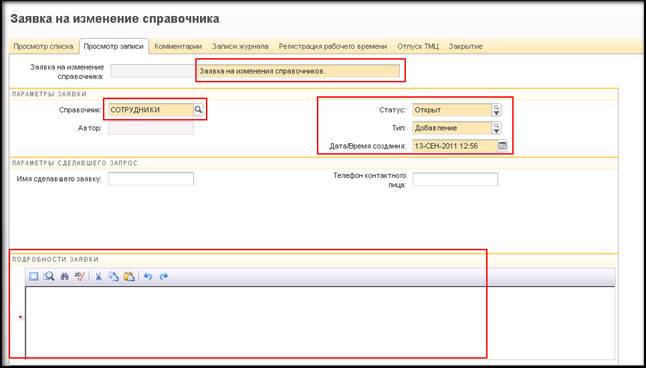

Рисунок 3. Заявка на изменение справочника
4 Реализация в системе
4.1 Заявка на дополнение справочников
Для реализации заявок в системе используется экранная форма «Запрос услуг» (WSSREQ). Поле «Справочник» соответствует полю «Код услуги». Список значений для него вносится через экран «Код услуги» (WSSERC).
№ | Код услуги | Описание | Организация | Имущество | Система | Системная организация |
1 | КОРРЕКТИРОВКА ЕО | Запрос на Корректировку Единицы оборудования | ТЛТК | 1 | 4 | ТЛТК |
2 | КОРРЕКТИРОВКА ИНСТРУМЕНТА | Запрос на Корректировку Инструмента | ТЛТК | 1 | 4 | ТЛТК |
3 | КОРРЕКТИРОВКА КВАЛИФИКАЦИИ | Запрос на Корректировку Квалификации | ТЛТК | 1 | 4 | ТЛТК |
4 | КОРРЕКТИРОВКА МВЗ | Запрос на Корректировку МВЗ | ТЛТК | 1 | 4 | ТЛТК |
5 | КОРРЕКТИРОВКА МОДЕЛИ | Запрос на Корректировку Модели оборудования | ТЛТК | 1 | 4 | ТЛТК |
6 | КОРРЕКТИРОВКА СЛУЖБ | Запрос на Корректировку Служб | ТЛТК | 1 | 4 | ТЛТК |
7 | КОРРЕКТИРОВКА СОТРУДНИКА | Запрос на Корректировку Сотрудника | ТЛТК | 1 | 4 | ТЛТК |
8 | КОРРЕКТИРОВКА СПЕЦИАЛЬНОСТИ | Запрос на Корректировку Специальности | ТЛТК | 1 | 4 | ТЛТК |
9 | КОРРЕКТИРОВКА ТЕХН СРЕД | Запрос на Корректировку Технологических сред | ТЛТК | 1 | 4 | ТЛТК |
10 | КОРРЕКТИРОВКА ТП | Запрос на Корректировку Технологической позиции | ТЛТК | 1 | 4 | ТЛТК |
Таблица 1 Список справочников для заявки
4.2 Статусы заявки
Статусы заявки (SRST):
- Открыт (OPEN);
- Отменен (CANC);
- Выполнен (EXEC);
- Завершен (CLOS).
Рисунок 5. Настройка статусов заявки
Переход статусов заявки:
Рисунок 6. Авторизация переходов статусов для заявки
4.3 Типы заявки
Типы заявки (SRTP):
- Добавление (SR/SR);
- Изменение (CHG/SR);
- Удаление (DEL/SR).

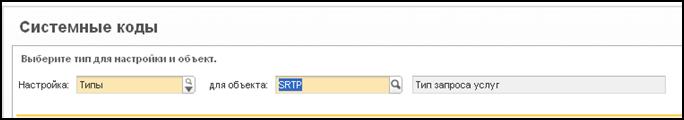

Рисунок 7. Настройка типов заявки
4.4 Статусы оборудования
Настройка статусов оборудования осуществляется в экранной форме «Системные коды» (см. Рисунок 8).
Рисунок 8. Настройка статусов оборудования
Переходы статусов оборудования:
Рисунок 9. Авторизация переходов статусов ЕО
4.5 «Входящие» для Планировщика и Специалиста по НСИ в рамках данного бизнес-процесса
Для визуального контроля количества оборудования, требующего корректировки, и статусом заявок требуется настроить «Входящие сообщения» с переходом по двойному клику на соответствующую экранную форму:

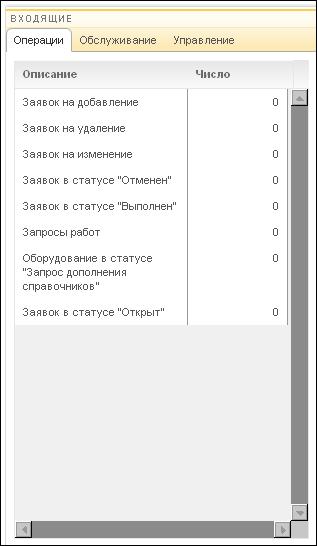

Рисунок 10. Входящие сообщения
5 Справочники
Список использующихся справочников:
1) Класс (Классификатор ЕО).
2) Атрибуты.
3) Атрибут – Модель.
4) Атрибут - Технологические среды.
5) Атрибут – Коды закрытия.
6) Службы (Справочник подразделений).
7) (Основные средства).
8) Коды закрытия (Дефекты).
9) Коды закрытия (Отказы).
10) Сотрудники (Персонал).
11) Специальности.
12) Квалификации.
13) ТМЦ.
14) ТМЦ – инструменты (машины и механизмы).
15) (МВЗ - Место возникновения затрат).
6 Печатные формы
Список печатных форм:
1) Реестр оборудования, систем и тех. позиций.
2) Заявка на корректировку справочника.
3) Единые справочники.
7 Лист регистрации изменений
Изм. | Номера страниц | Номер документа | Подпись | Дата | Срок введения | |||
измененных | замененных | новых | аннулированных | |||||
