МИНИСТЕРСТВО ПУТЕЙ СООБЩЕНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

ДЕПАРТАМЕНТ ПУТИ И СООРУЖЕНИЙ

НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МОСТОВ

Утверждаю: Заместитель руководителя Департамента пути и сооружений МПС РФ А. В.БУШИН 20.11.1997.

ИНСТРУКЦИЯ
ПО ИЗМЕРЕНИЮ УСИЛИЙ НАТЯЖЕНИЯ ВЫСОКОПРОЧНЫХ БОЛТОВ
В ЭКСПЛУАТИРУЕМЫХ МОСТАХ

Санкт-Петербург
1998

Содержание.

1. ОБЩИЕ ПОЛОЖЕНИЯ

2. ОПРЕДЕЛЕНИЕ УСИЛИЙ НАТЯЖЕНИЯ БОЛТОВ

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящая Инструкция предназначена для измерения усилий на­тяжения высокопрочных болтов М22 с гайками и шайбами, изготовленных по ГОСТ - ГОСТ , ОСТ , ВСН 133-66.

1.2. Инструкция разработана на основе совершенствования сущест­вующих методов определения коэффициента закручивания высокопрочных болтов, величина которого в основном связана со значениями коэффициен­тов трения в резьбе и по опорной поверхности гайки, изменяющимися в широких пределах в зависимости от продолжительности и условий экс­плуатации соединений.

Содержание.

2. ОПРЕДЕЛЕНИЕ УСИЛИЙ НАТЯЖЕНИЯ БОЛТОВ

2.1. Определение усилий натяжения высокопрочных болтов в экс­плуатируемых пролетных строениях включает следующие операции:

-измерение момента М, на который затянута гайка;

-определение коэффициента закручивания K;

-вычисление усилия натяжения болта Рпо измеренным моменту M и коэффициенту закручивания К:

Р=М/(К d), (2.1)

где d - номинальный диаметр болта, мм.

2.2. Измерение момента М, на который затянуты гайки, выполняют тарированным динамометрическим ключом. Для этого осуществляют под­тяжку гайки проверяемого болта. Отсчет по контрольно-измерительному прибору ключа берут в момент страгивания гайки с места (начало движе­ния гайки).

Примечания: 1. Измерения, при выполнении которых гайка пе­ремещалась рывками или стрелка контрольно-измерительного прибора на динамометрическом ключе дрожала, во внимание не принимаются.

2. Если при измерении момента закручивания гайку болта М22 не удается провернуть вплоть до приложения момента М1700 Нм, то такой болт следует оценивать как затянутый с усилием не ниже нормативно­го.

3. Для проведения измерений рекомендуется использовать динамо­метрический ключ типа КТР-3, например производства Курганского завода мостовых конструкций, отличающийся повышенной точностью.

2.3. Определение коэффициента закручивания К выполняют в сле­дующей последовательности

-измеряют или определяют по чертежам на пролетное строение толщину листового пакета, стянутого болтами (без учета толщины шайб),

-  с помощью динамометрического ключа откручивают гайку испы­туемого болта до момента 100 М 200 Нм и измеряют фактическую ве­личину этого момента (начальное положение) М. Измерение выполняют в полном соответствии с п. 2.2. Для болтов М22 рекомендуется с помощью динамометрического ключа создать М= 200 Нм,

-наносят, например мелом, метки на биссектрисе двух углов гайки, объединенных общей гранью, на поверхность шайбы, пакета и на болте (рис 1,а),

-не допуская проворачивания болта, с помощью динамометрическо­го ключа поворачивают гайку на 60° (рис 1,6), т. е. на одну грань, с измере­нием момента М по достижении этого угла. Для наблюдения за углом по­ворота гайки на боковой поверхности торцевой головки динамометриче­ского ключа наносят риски, совпадающие с рисками на пакете и гайке,

-по графику (рис.2) определяют приращение усилий натяжения бол­та Р,

-вычисляют значение коэффициента закручивания К, по формуле
К=(М-М)/(Рd) (22)

2.4.  результаты измерений и соответствующие этим измерениям вы­числения заносят в журнал (см приложение).

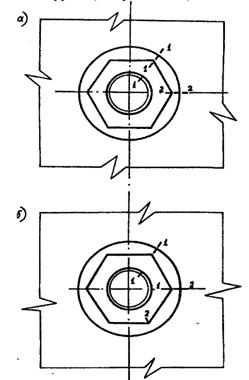

Рис 1. Положение меток 1, 2 на гайке, болте и поверхности пакета перед поворотом (а)
и после поворота гайки (б) на 60°

Рис.2. График зависимости приращения усилий натяжения болтов Р от толщины пакета
при повороте гайки на 60° после ее затяжки до 100-200 Нм

Содержание.

Приложение

ЖУРНАЛ
определения усилий натяжения высокопрочных болтов в эксплуатируемых пролетных строениях железнодорожных мостов

№№ п/п	Дата	Номер узлов и наименование пакета	Толщина пакета d, мм	Диаметр болта d, мм	Моменты закручивания М, Н*м	Приращение	Коэффициент Ki=M(Р*d)	Усилие натяжения болта Pi=Mi(Ki*d)
Затянутого болта Мi	После создания начального положения, Мн	После поворота гайки на 600, Мg	Усилия Р, кН (по графику)	Момента М= Мg - Мн
