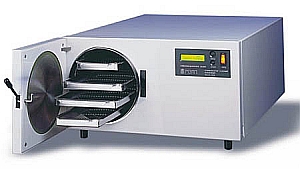

Озоновый стерилизатор СО-01
Низкотемпературная стерилизация изделий медицинского назначения осуществляется озоном, синтезируемым в стерилизаторе из атмосферного воздуха. Предварительно из камеры удаляется воздух и уже в вакуум подается озон, при этом заполняет всё пространство камеры (в отличии от аппаратов Орион-Си). После цикла стерилизации озон отсасывается.
Внимание: гибкие эндоскопы нельзя подвергать воздействию озона.
Два исполнения:
1) озонатор с встроенной камерой на 20 л;
2) озонатор с встроенной камерой на 20 л и с дополнительной выносной камерой (нерж.) на 40 или на 60 л
Стерилизационный цикл включает в себя стадию замещения воздуха в стерилизационной камере озоновоздушной средой, стадию стерилизационной выдержки и стадию вытеснения озоновоздушной среды из стерилизационной камеры и заполнения ее воздухом. Разложение озона и конвертирование его в кислород осуществляется в самом стерилизаторе.
Основные технические характеристики стерилизатора
Напряжение питания (50 Гц), В……………………………. 185-255
Потребляемая мощность, Вт, не более…………………….. 100
Полезный объем стерилизатора, л………………………….. 20
Температура стерилизации, oC, не более………………….. 40
Стерилизующая доза озона, г·мин/м3, не менее ………….. 1100
Минимальное давление в стерилизационной камере на этапе замещения воздуха озоновоздушной смесью, кПа…. 30±1
Время замещения воздуха в стерилизационной камере озоновоздушной смесью, мин, не более……………………30
Время стерилизационной выдержки, мин., не менее…….. 55
Время удаления озона из стерилизационной камеры, мин, 15
Время непрерывной работы ………………………………... не ограничено
Габаритные размеры, мм ………..…………………………. 670х500х280
Масса, кг, не более…………………………………………... 35
Стерилизатор должен эксплуатироваться при следующих параметрах окружающей среды:
· температура окружающего воздуха – от +10 до +35°C;
· относительная влажность при температуре +25°С – не более 80%;
· атмосферное давление – 720.800 мм рт. ст.
Основные технические характеристики озонового стерилизатора
Длина стерилизационной камеры, мм | 615 |
Диаметр стерилизационной камеры, мм | 200 |
Длительность стерилизационного цикла, мин | 100 |
Температура в стерилизационной камере, °C, не более | 40 |
Энергопотребление от сети 220В, 50 Гц, Вт, не более | 120 |
Габариты, мм | 670x500x275 |
Обозначение | Размер Выносной камеры | Время цикла, | ||
Объем | Диаметр | Длина | ||
СО-01(В40) | 40 | 316 | 500 | 120 |
СО-01(В60) | 60 | 316 | 750 | 140 |
При включении стерилизатора устройство управления проводит ряд проверок его функционального состояния и разрешает запуск стерилизационного цикла, если дверь камеры закрыта и неполадок не обнаружено.
В момент запуска стерилизационного цикла включается электромагнитный замок устройства блокировки двери стерилизационной камеры УБД, и дверь камеры блокируется от случайного открывания на весь стерилизационной цикл. Вакуумный насос ВН производит откачку воздуха из стерилизационной камеры СК. Контроль рабочего давления в камере осуществляет датчик давления, расположенный в устройстве управления. При достижении требуемого уровня вакуума устройство управления отключает насос и осуществляет проверку герметичности стерилизационной камеры и газового тракта стерилизатора, после чего открывает электромагнитный клапан напуска озона КНО, включает блок электросинтеза озона БЭСО и вентиляторы БВ, обеспечивающие охлаждение газоразрядных реакторов БЭСО. Атмосферный воздух начинает поступать во входной фильтр ВФ, где очищается от пыли и микробиологических загрязнений, и далее – в газоразрядные реакторы блока электросинтеза озона БЭСО. Полученная в результате плазмохимических реакций озоновоздушная смесь через натекатель Н поступает в стерилизационную камеру. Натекатель обеспечивает необходимую скорость потока газа через газоразрядные реакторы.
В процессе запуска озоновоздушной смеси в стерилизационную камеру по мере снижения вакуума падает расход газа через газоразрядные реакторы. Для обеспечения нормальной работы реакторов и постоянства концентрации озона в вырабатываемой озоновоздушной смеси отношение мощности, вкладываемой в газовый разряд, к расходу газа должно быть величиной постоянной. Устройство управления для каждого текущего значения вакуума задает оптимальную мощность, поставляемую в газоразрядные реакторы.
Заполнение стерилизационной камеры озоновоздушной смесью осуществляется до того момента, когда значение разряжения составит 5 кПа. Далее с целью повышения концентрации озона в камере производится повторный цикл откачки камеры и напуска в нее озоновоздушной смеси. Затем следует стадия стерилизационной выдержки.
Завершает цикл стерилизации стадия замещения озоновоздушной среды в стерилизационной камере воздухом. Этот этап включает в себя откачку камеры вакуумным насосом и затем ее промывку очищенным в фильтре ФМБО воздухом, поступающем через клапан промывки КП. Вытесняемая из стерилизационной камеры озоновоздушная смесь пропускается через деструктор озона ДО, который обеспечивает разложение озона и его конверсию в кислород.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ СТЕРИЛИЗАТОРА СО-01
1. Стерилизация катетеров
Для проведения стерилизационной обработки катетеров в модификации стерилизатора СО-01(К)-С-Пб предусмотрена возможность подключения каналов катетеров к системе подачи озоновоздушной смеси. Она представляет собой систему коллекторов, расположенных на поддонах. Каждый коллектор имеет 4 посадочных места для присоединения катетеров. Для неиспользуемых во время стерилизационной обработки посадочных мест предусмотрены технологические заглушки. Комплектность поставки предусматривает дополнительно 2 поддона с коллекторами.
2. Выносные камеры озонового стерилизатора
Предлагаются выносные камеры из нержавеющей стали, подключаемые к стерилизатору СО-01:
Стерилизационный цикл при использовании выносных камер имеет ту же структуру, что и при использовании базовой модели СО-01-С-Пб с камерой объемом 20 литров.
Выносная камера присоединяется тремя магистралями с быстроразъемными соединениями к разъемам, расположенным на корпусе стерилизатора. Герметичность камеры обеспечивается с помощью фторкаучукового уплотнения при поджиме двери запорной ручкой. Постоянно поддерживаемый во время рабочего цикла вакуум не дает возможности открыть камеру во время работы.
Стерилизационная камера укомплектована кюветами, в которые закладывается инструментарий, подлежащий стерилизации.
Обозначение при заказе | Размер Выносной камеры | Время цикла, мин. | Цена, руб. | ||
Объем, л | Диаметр, мм | Длина, мм | |||
СО-01 базовый объем 20 л | 20 | 290 | 600 | 100 | |
СО-01 (В40) | 40 | 316 | 500 | 120 | |
СО-01 (В60) | 60 | 316 | 750 | 140 |
Стоимость ориентировочно - 210 / 280 тыс. рублей
