ПЛАТА ПОДКЛЮЧЕНИЯ 10 ЛИНИЙ "ALFA-KRN10-RACK"
ПЛАТА ПОДКЛЮЧЕНИЯ 10 ЛИНИЙ "ALFA-KRN10-RACK" обеспечивает переход 10 линий с ГЛАВНОГО КРОССА на плату линий (ALFA-UL10-R, ALFA-4W5-R, ALFA-E1-5L), рис. 3.29.

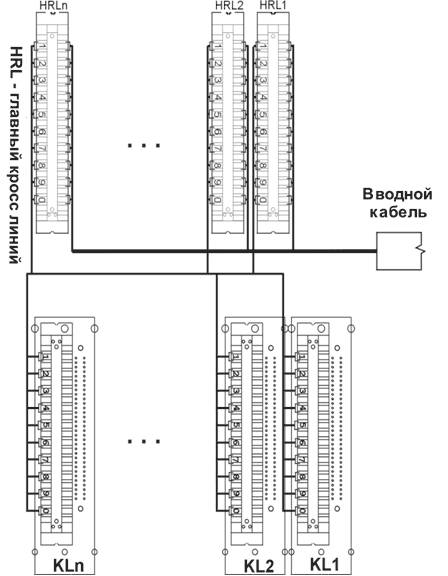

Рис.3.29. Пример подключения линий к системе "ALFA-DS-RACK"
HRL1 - HRL9 - главный кросс "ALFA-HLR-10" и защита от высокого напряжения "ALFA-PPO-10"
KL1 - KL9 - рамки KRONE на "ALFA-KRN10-RACK"
В этаж "ALFA-ERACK-KR" можно вставить макс. 9 плат "ALFA-KRN10-RACK".
Подключение линий через линейный конектор KRONE "ALFA-KRN10-RACK" к плате "ALFA-UL10-K", рис. 3.30.
Рис. 3.30.. Подключение линий через линейный конектор KRONE "ALFA-KRN10-RACK" к плате "ALFA-UL10-K"

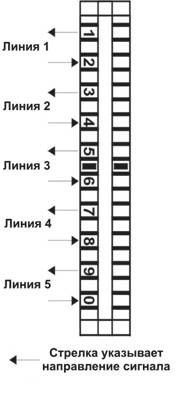

Подключение линий через линейный конектор KRONE "ALFA-KRN10-RACK" к плате "ALFA-4W5-R", рис. 3.31.
Рис. 3.31.. Подключение линий через линейный конектор KRONE "ALFA-KRN10-RACK" к плате "ALFA-4W5-R
